Prueba de Impacto Charpy: Mide la Tenacidad de Materiales

En el vasto universo de la ingeniería y la ciencia de los materiales, comprender cómo un material reacciona ante fuerzas inesperadas es tan crucial como conocer su resistencia estática. Las pruebas de impacto son herramientas fundamentales diseñadas para desentrañar la tenacidad y la fragilidad de los materiales frente a un impacto repentino. Entre la diversidad de métodos disponibles, como la prueba de impacto Izod, la prueba de impacto de tracción o la prueba de impacto de bola que cae, dos destacan por su relevancia industrial: la prueba de impacto Charpy y la prueba de resistencia al impacto Izod. De estas, la prueba de impacto Charpy es particularmente indispensable para aquellos materiales que se emplean en componentes sometidos a fuertes impactos o presiones extremas, como los que se encuentran en unidades de generación de energía o en las vitales tuberías de las centrales nucleares. Este artículo profundiza en los principios básicos de la prueba de impacto Charpy, las características de sus probetas y, lo más importante, cómo se evalúan sus resultados, prestando especial atención a cómo el ángulo de oscilación del péndulo se convierte en un indicador clave de la resistencia de un material.

¿Qué es la Prueba de Impacto Charpy?

La prueba de impacto Charpy es un método estandarizado que se lleva a cabo para determinar la resistencia de los materiales, especialmente metales, pero también plásticos, a la rotura por choque flexional. Su objetivo principal es evaluar la capacidad de un material para absorber energía durante la fractura cuando es sometido a un impacto súbito. Es una de las metodologías más utilizadas para medir la resiliencia de los materiales y fue nombrada en honor a su inventor, el científico francés Georges Charpy.

En esencia, la prueba consiste en aplicar una carga de impacto a una pieza de prueba, conocida como probeta, utilizando un martillo de péndulo. Este martillo, al ser liberado desde una altura predeterminada, golpea la probeta en un punto específico, provocando su fractura. El valor de impacto se deriva de la energía que el material absorbió en el momento de la fractura de la probeta. Esta energía absorbida es el indicador fundamental utilizado para evaluar la tenacidad y la fragilidad del material de la probeta.

El Ángulo de Charpy: Clave para la Energía Absorbida

La pregunta central de nuestra discusión es: ¿Para qué se utiliza el ángulo en la prueba de Charpy? La respuesta es directa y fundamental: el ángulo es la métrica principal a partir de la cual se calcula la cantidad de energía absorbida por la probeta durante la fractura. Esta energía es, en última instancia, lo que nos indica la resistencia del material al impacto.

En la prueba de impacto Charpy, el proceso de medición del ángulo es crucial. Se mide el ángulo al que se eleva inicialmente el martillo del péndulo y, lo que es más importante, el ángulo de oscilación del martillo después de haber fracturado la probeta. La diferencia entre la altura inicial del martillo (determinada por su ángulo de elevación) y la altura máxima que alcanza después de impactar y romper la probeta (determinada por su ángulo de oscilación posterior) permite calcular la energía que el material disipó al fracturarse.

• Si el martillo oscila hasta un ángulo elevado después de fracturar la probeta, esto es un indicio de que la probeta no logró absorber una gran cantidad de impacto. El material se fracturó con relativa facilidad, disipando poca energía. Esto sugiere una baja tenacidad o una mayor fragilidad.
• Por el contrario, si el martillo oscila hacia un ángulo bajo, significa que la probeta absorbió una mayor parte de la energía del impacto. El material requirió más energía para fracturarse, lo que se traduce en una mayor tenacidad. Un material de probeta que ha absorbido un impacto mayor puede ser evaluado como superior en términos de resistencia al impacto.

Existe un ángulo de oscilación prescrito para muchos materiales y aplicaciones. Si el ángulo de oscilación medido del martillo es superior a este ángulo prescrito, el material no supera la prueba, lo que indica que su tenacidad es insuficiente para la aplicación deseada. Por lo tanto, el ángulo no es solo una medida, sino un criterio de cumplimiento vital en la evaluación de materiales.

Funcionamiento y Montaje del Equipo Charpy

La máquina de prueba de impacto Charpy se compone de varios elementos clave, diseñados para garantizar la precisión y la repetibilidad de los ensayos. El equipo incluye una base robusta que sostiene un par de soportes donde se coloca la probeta. Estos soportes están conectados a través de un marco rígido y rodamientos, que a su vez sostienen uno de varios martillos tipo péndulo. Cada martillo posee una energía inicial específica, adecuada para diferentes tipos de probetas y materiales.

El sistema cuenta con un mecanismo de sujeción y liberación del péndulo, asegurando que este se libere desde una altura y un ángulo precisos. Además, incorpora un mecanismo que indica la energía de rotura de la probeta, a menudo una escala que se calibra a cero antes de cada impacto.

Es fundamental que el yunque de la probeta, el péndulo y el marco de la máquina sean extremadamente rígidos. Esta rigidez es crucial para mantener una alineación correcta del filo de golpeo y la probeta, tanto en el momento del impacto como durante la propagación de la fractura. De esta manera, se minimizan las pérdidas de energía debido a la vibración, garantizando que la energía medida sea la absorbida por el material y no por la deformación del equipo. La longitud efectiva del péndulo suele oscilar entre 0.325 y 0.406 metros, lo que permite que el péndulo se eleve a un ángulo entre 60° y 30° sobre la horizontal para obtener la elevación requerida de la nariz de impacto.

Tipos de Probetas y la Importancia de la Muesca

Las probetas utilizadas en la prueba de impacto Charpy son piezas estandarizadas, generalmente barras rectangulares, que se cortan del mismo material que se utilizará en el producto final. La preparación de la probeta es un paso crítico, ya que sus características influyen directamente en los resultados de la prueba.

Cada probeta presenta una característica distintiva: una muesca. Esta muesca, o entalla, se crea con precisión para concentrar la tensión en un punto específico, asegurando que la fractura ocurra de manera controlada y predecible. Esto permite que la energía absorbida se atribuya directamente a la resistencia del material a la propagación de una grieta.

Existen principalmente dos tipos de muescas:

• Muesca en V: Es la más común, con un ángulo de 45±1° y un radio de curvatura en el vértice de 0.25±0.05 mm. El plano que bisecta el ángulo de la muesca es perpendicular a la cara de la probeta con una tolerancia de 2°. La profundidad del material plástico restante debajo de la muesca debe ser de 10.2±0.05 mm.
• Muesca en U: Menos común que la muesca en V, pero utilizada para ciertos materiales o estándares.

Las dimensiones de las probetas Charpy son también estrictamente especificadas. Las probetas suelen tener un ancho entre 3.00 y 12.7 mm. Si una dimensión es menor de 12.7 mm, la muesca debe cortarse en el lado más corto. Al preparar probetas a partir de material en lámina, se cortan tanto en la dirección longitudinal como en la dirección de la máquina, a menos que se indique lo contrario. Si el espesor de la lámina está entre 3.0 y 12.7 mm, el ancho de la probeta es el mismo que el espesor de la lámina. Las láminas con un espesor superior a 12.7 mm se mecanizan hasta 12.7 mm.

Además, la dirección del impacto es importante. Las piezas de prueba utilizadas para el impacto de canto (edge impact) son diferentes de las utilizadas para el impacto plano (flat impact). El impacto de canto se aplica a una superficie estrecha de la probeta, mientras que el impacto de lado a lado (similar al impacto plano) se aplica a una superficie grande de la probeta. Las probetas se acondicionan a 23±2°C y 50±5% de humedad relativa durante al menos 40 horas después de la muesca y antes de la prueba. Los especímenes moldeados de material higroscópico se secan según los procedimientos de secado estándar (ASTM D4066). Es importante limitar la exposición al aire durante el proceso de muescado y sellar las probetas en un recipiente impermeable al vapor de agua.

Para obtener resultados fiables y representativos, se prueban un mínimo de cinco, y preferiblemente diez o más, probetas para determinaciones individuales de la resistencia al impacto, así como para determinar la resistencia al impacto promedio del material.

Evaluación de la Superficie de Fractura: Un Vistazo al Comportamiento del Material

Más allá de la energía absorbida y el ángulo de oscilación, la superficie de fractura de una probeta rota en una prueba de impacto Charpy ofrece una gran cantidad de información sobre el comportamiento del material. Las características de la superficie de fractura varían significativamente en función de la temperatura a la que se realiza la prueba, un fenómeno conocido como transición dúctil-frágil.

Las superficies de fractura se clasifican generalmente en dos categorías principales:

• Superficies de Fractura Frágil: Estas superficies suelen ser brillantes, de color blanco plateado y presentan una apariencia cristalina. Indican que el material se fracturó con poca deformación plástica, absorbiendo una cantidad pequeña de energía. Esto es típico de materiales a bajas temperaturas o de materiales inherentemente frágiles.
• Superficies de Fractura Dúctil: Por el contrario, estas superficies son de color gris oscuro, con una apariencia opaca y fibrosa. Se caracterizan por una gran deformación y muestran irregularidades superficiales, como desgarros o estiramientos. Esto indica que el material absorbió una cantidad considerable de energía antes de fracturarse, lo que es característico de materiales tenaces o de materiales probados a temperaturas más altas.

El porcentaje de superficie de fractura frágil respecto a la superficie total se denomina porcentaje de fractura frágil. De forma complementaria, el porcentaje de fractura dúctil se calcula restando el porcentaje de fractura frágil del 100%. Por ejemplo, si un material se prueba a baja temperatura, la probeta casi siempre se fractura manteniendo en su mayor parte la forma cuadrada original de la sección transversal. La superficie de fractura muestra una fractura frágil, lo que indica que la cantidad de energía absorbida es pequeña.

Cuando el mismo material se ensaya a alta temperatura, se forma una superficie de fractura dúctil y el porcentaje de fractura frágil es menor. La cantidad de energía absorbida también aumenta. Esta correlación entre la temperatura, la energía absorbida y el aspecto de la superficie de fractura es vital para entender cómo un material se comportará en diferentes condiciones de servicio, especialmente en entornos donde la temperatura puede variar drásticamente.

En resumen, la evaluación de la superficie de fractura es un complemento esencial a la medición de la energía absorbida, ya que proporciona una visión cualitativa del mecanismo de fractura y la capacidad del material para deformarse plásticamente antes de fallar.

Aplicaciones Cruciales de la Prueba de Impacto Charpy

La versatilidad y la importancia de la prueba de impacto Charpy la han convertido en un pilar en diversas industrias, donde la seguridad y la fiabilidad de los materiales bajo condiciones de impacto son primordiales. Sus aplicaciones abarcan desde la construcción hasta la industria aeroespacial, asegurando que los componentes críticos puedan soportar fuerzas súbitas sin fallar.

Algunas de las aplicaciones más destacadas incluyen:

• Industria de la Construcción: Es fundamental para evaluar la tenacidad del acero estructural utilizado en edificios, puentes y otras infraestructuras. Ayuda a asegurar que las estructuras puedan resistir impactos durante eventos sísmicos, colisiones o desastres naturales, garantizando la seguridad pública.
• Industria Automotriz: Aunque el Izod es más común para plásticos, Charpy se utiliza para componentes metálicos que requieren alta resistencia al impacto, como ciertas partes del chasis o elementos de seguridad que deben absorber energía en caso de colisión.
• Industria Aeroespacial: En este sector, la prueba Charpy contribuye a la evaluación de la tenacidad y resistencia al impacto de materiales utilizados en estructuras de aeronaves, motores y trenes de aterrizaje, que pueden estar expuestos a impactos de aves o escombros a altas velocidades.
• Industria Energética: Especialmente crítica en la evaluación de materiales para unidades de generación de energía y tuberías de centrales nucleares. Estos componentes están sometidos a altas presiones y posibles impactos, y su falla podría tener consecuencias catastróficas. La prueba Charpy asegura que los materiales mantengan su integridad bajo estas condiciones extremas.
• Fabricación de Recipientes a Presión: Materiales para tanques, tuberías y recipientes a presión son rigurosamente probados con Charpy para asegurar que no se vuelvan frágiles a bajas temperaturas o bajo condiciones de servicio que impliquen cargas dinámicas.
• Investigación y Desarrollo: En los laboratorios, la prueba Charpy es una herramienta indispensable para el desarrollo de nuevos materiales, permitiendo a los ingenieros y científicos comprender cómo las modificaciones en la composición o el procesamiento afectan la resistencia al impacto de un material.

En todos estos casos, la capacidad de la prueba Charpy para proporcionar una medida cuantitativa de la energía absorbida durante la fractura es invaluable. Ayuda a los ingenieros a seleccionar los materiales más adecuados para aplicaciones específicas, optimizar diseños y cumplir con estrictos estándares de seguridad y rendimiento.

Charpy vs. Izod: Una Breve Comparación

Aunque tanto la prueba Charpy como la Izod son métodos de prueba de impacto de péndulo, presentan diferencias clave en su configuración y aplicaciones típicas:

Mientras que Charpy es dominante en la evaluación de la tenacidad de metales, Izod se ha consolidado como el método preferido para plásticos y polímeros, dada su configuración que se adapta mejor a sus características de fractura.

Conceptos Físicos Detrás de las Pruebas de Impacto

La prueba de impacto Charpy, como otras pruebas de impacto, se basa en principios fundamentales de la mecánica, especialmente la dinámica. Comprender estos conceptos ayuda a interpretar los resultados de la prueba con mayor profundidad:

• Energía Cinética y Potencial: El martillo del péndulo se eleva a una altura determinada, adquiriendo una energía potencial (Ep = mgh). Al ser liberado, esta energía potencial se convierte en energía cinética (Ek = 1/2 mv²). La energía que no se utiliza para elevar el péndulo después del impacto es la energía absorbida por la probeta.
• Fuerza y Deformación: Durante el impacto, se ejerce una fuerza súbita sobre la probeta, lo que provoca su deformación y eventual fractura. La tenacidad de un material se relaciona con su capacidad para absorber y disipar esta energía a través de la deformación plástica antes de romperse.
• Tensión y Deformación Unitaria: Aunque no se miden directamente en la prueba Charpy tradicional, el impacto genera tensiones y deformaciones unitarias complejas en la muesca. La energía absorbida es, en esencia, una medida de la capacidad del material para soportar estas tensiones y deformaciones antes de que se propague una grieta catastrófica.

La energía absorbida, expresada típicamente en julios (J) o libras-pie (ft-lb), es la medida clave de la tenacidad al impacto del material. Es una indicación directa de la cantidad de trabajo que el material puede realizar antes de fracturarse, lo que es vital para predecir su rendimiento en condiciones de carga dinámica.

Preguntas Frecuentes sobre la Prueba de Impacto Charpy

A continuación, respondemos algunas de las preguntas más comunes sobre la prueba de impacto Charpy:

¿Cuál es el propósito principal de la prueba de impacto Charpy?
Su propósito principal es determinar la tenacidad o fragilidad de un material, es decir, su capacidad para absorber energía cuando es sometido a un impacto súbito, especialmente en presencia de una muesca que concentra la tensión.

¿Cómo se relaciona el ángulo del péndulo con la tenacidad del material?
El ángulo de oscilación del péndulo después de fracturar la probeta es crucial. Un ángulo de oscilación bajo indica que el material absorbió mucha energía (es tenaz), mientras que un ángulo alto significa que absorbió poca energía (es frágil). La diferencia entre la altura inicial del péndulo y la altura final se utiliza para calcular la energía absorbida.

¿Qué es una "muesca en V" en una probeta Charpy?
Es una pequeña entalla con forma de "V" mecanizada en la probeta, diseñada para concentrar la tensión y asegurar que la fractura ocurra en un punto específico y de manera controlada durante la prueba de impacto.

¿Por qué es importante la temperatura de la prueba en Charpy?

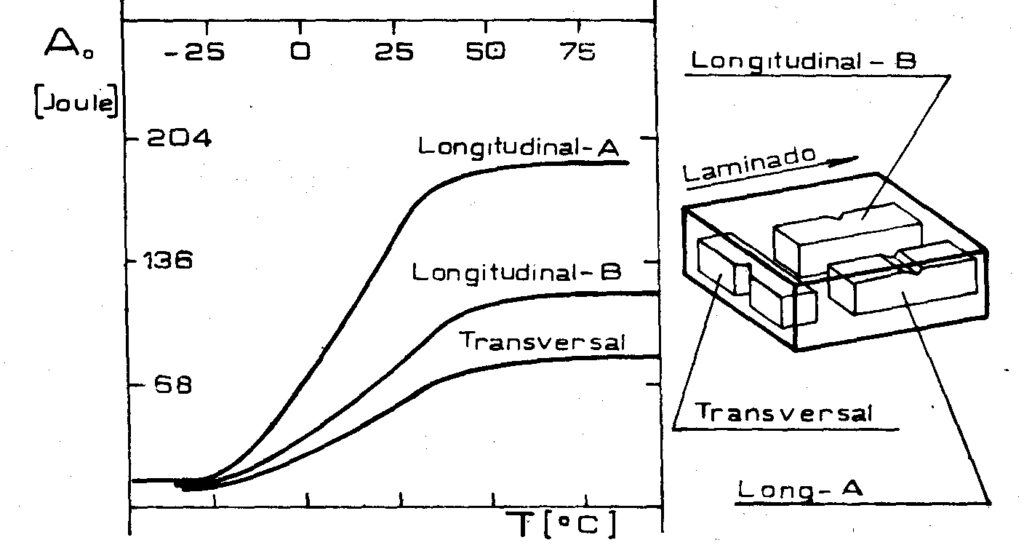

La temperatura es fundamental porque muchos materiales, especialmente los metales, exhiben una "transición dúctil-frágil". A bajas temperaturas, el mismo material puede comportarse de manera frágil y absorber poca energía, mientras que a temperaturas más altas puede comportarse de manera dúctil y absorber mucha más energía. La evaluación a diferentes temperaturas permite entender el rango de servicio seguro del material.

¿Qué tipos de materiales se prueban con Charpy?
Principalmente se utiliza para metales, como aceros y aleaciones, especialmente aquellos destinados a aplicaciones críticas donde la resistencia al impacto es vital. También se puede aplicar a algunos plásticos y compuestos, aunque para estos últimos el método Izod es a menudo preferido.

¿Qué significa la "superficie de fractura dúctil" o "frágil"?
Una superficie de fractura dúctil es opaca, fibrosa y muestra evidencia de deformación plástica significativa, indicando alta absorción de energía. Una superficie de fractura frágil es brillante, cristalina y muestra poca deformación, indicando baja absorción de energía.

En conclusión, la prueba de impacto Charpy no es solo un experimento de laboratorio; es una evaluación vital que garantiza la seguridad y el rendimiento de los materiales en el mundo real. Al cuantificar la energía absorbida y analizar la superficie de fractura, esta prueba proporciona una comprensión profunda de la resistencia de un material a los choques repentinos. Desde las profundidades de una central nuclear hasta los componentes de un vehículo, el conocimiento derivado del "ángulo de Charpy" y la energía que este revela es fundamental para la ingeniería de materiales, permitiendo el diseño y la fabricación de estructuras y productos más seguros y duraderos.

La continua evolución de los materiales y las exigencias de las aplicaciones modernas hacen que pruebas como la Charpy sigan siendo indispensables. Su precisión y la información detallada que ofrece sobre la tenacidad de los materiales la consolidan como una herramienta insustituible en la búsqueda de la excelencia en la ingeniería de materiales.
