La Sustentación: El Secreto del Vuelo Explicado

Desde los primeros intentos de vuelo hasta los modernos gigantes del aire, la sustentación ha sido y sigue siendo el pilar fundamental que permite a las aeronaves elevarse y mantenerse en el aire. No es magia, sino una compleja interacción de principios físicos que convierten la forma de un ala y el movimiento a través del aire en una fuerza ascendente. Comprender cómo se genera y dónde actúa esta fuerza es esencial para cualquier entusiasta de la aviación, piloto o simplemente curioso sobre el funcionamiento de estas maravillosas máquinas.

En este artículo, desglosaremos los conceptos clave de la sustentación. Exploraremos qué es la presión de sustentación, cómo el centro de presión juega un papel crucial en la estabilidad del vuelo y, por supuesto, la fórmula matemática que cuantifica esta fuerza vital. Finalmente, profundizaremos en el diseño del perfil alar y cómo su ingeniosa forma es la verdadera orquestadora de la diferencia de presión que nos permite volar.

¿Qué es la Sustentación y Dónde Actúa?

La sustentación es, en esencia, la fuerza vertical (hacia arriba o hacia abajo) que actúa sobre un ala o cualquier superficie aerodinámica. Es la fuerza que se opone directamente al peso de la aeronave, permitiéndole elevarse y mantenerse en el aire. Sin sustentación, los aviones serían simplemente objetos pesados incapaces de despegar.

El punto donde se concentra esta fuerza de sustentación se conoce como el centro de presión. Imagina que toda la fuerza ascendente generada por el ala se aplicara en un único punto; ese sería el centro de presión. Durante el vuelo, a medida que el ala cambia su ángulo con respecto al flujo de aire que se aproxima (conocido como ángulo de ataque), el centro de presión no permanece estático. De hecho, se mueve hacia adelante y hacia atrás a lo largo de la superficie del ala. Este movimiento es de vital importancia para la estabilidad y el control del avión.

La Danza entre el Centro de Presión y el Centro de Gravedad

Para que una aeronave mantenga un vuelo nivelado y estable, es ideal que el centro de presión y el centro de gravedad (el punto donde se concentra todo el peso de la aeronave) coincidan o estén muy cerca el uno del otro. Cuando estos dos puntos están alineados, la aeronave tiende a permanecer en una actitud de vuelo constante.

Sin embargo, la relación entre el centro de presión y el centro de gravedad es dinámica y fundamental para el control del avión:

• Si el centro de presión se mueve por detrás del centro de gravedad: El avión tiende a picar, es decir, su morro baja. Esto ocurre porque la fuerza de sustentación, al actuar por detrás del punto de equilibrio del peso, crea un momento que empuja la nariz hacia abajo.
• Si el centro de presión se mueve por delante del centro de gravedad: El avión tiende a encabritarse, es decir, su morro se eleva. En este caso, la fuerza de sustentación, al actuar por delante del centro de gravedad, genera un momento que levanta la nariz.

Para controlar el ascenso y el descenso, el piloto debe ser capaz de controlar el movimiento del centro de presión. Esto se logra mediante el ajuste del ángulo de ataque del ala, que a su vez es influenciado por las superficies de control de la cola (como los elevadores). Una comprensión profunda de esta interacción es crucial para la estabilidad y maniobrabilidad de cualquier aeronave.

A continuación, una tabla simplificada para visualizar la interacción:

La Fórmula de la Sustentación: Desentrañando los Números

Para cuantificar la sustentación, los ingenieros aeronáuticos utilizan una fórmula que relaciona varias propiedades del ala y del aire. El concepto central es el coeficiente de sustentación (C_L), una cantidad adimensional que representa la eficiencia con la que una superficie aerodinámica produce sustentación. Es una medida de la capacidad de un perfil alar para generar sustentación a un ángulo de ataque específico.

El coeficiente de sustentación se define como la relación entre la fuerza de sustentación y el producto del área de la superficie del ala por la presión dinámica alrededor de la superficie de sustentación. Matemáticamente, se expresa como:

C_L = F / (A × q)

Donde:

• C_L es el coeficiente de sustentación (adimensional).
• F es la fuerza de sustentación (en Newtons o libras fuerza).
• A es el área de la superficie del ala (en metros cuadrados o pies cuadrados).
• q es la presión dinámica (en Pascales o libras por pie cuadrado).

La presión dinámica (q) es una medida de la energía cinética del flujo de aire y es un componente crucial en la ecuación de sustentación. Se calcula con la siguiente fórmula:

q = ½ × ρ × V²

Donde:

• q es la presión dinámica.
• ρ (rho) es la densidad del fluido (aire en este caso, en kg/m³ o slugs/ft³).
• V es la velocidad del flujo (velocidad del aire relativa al ala, en m/s o ft/s).

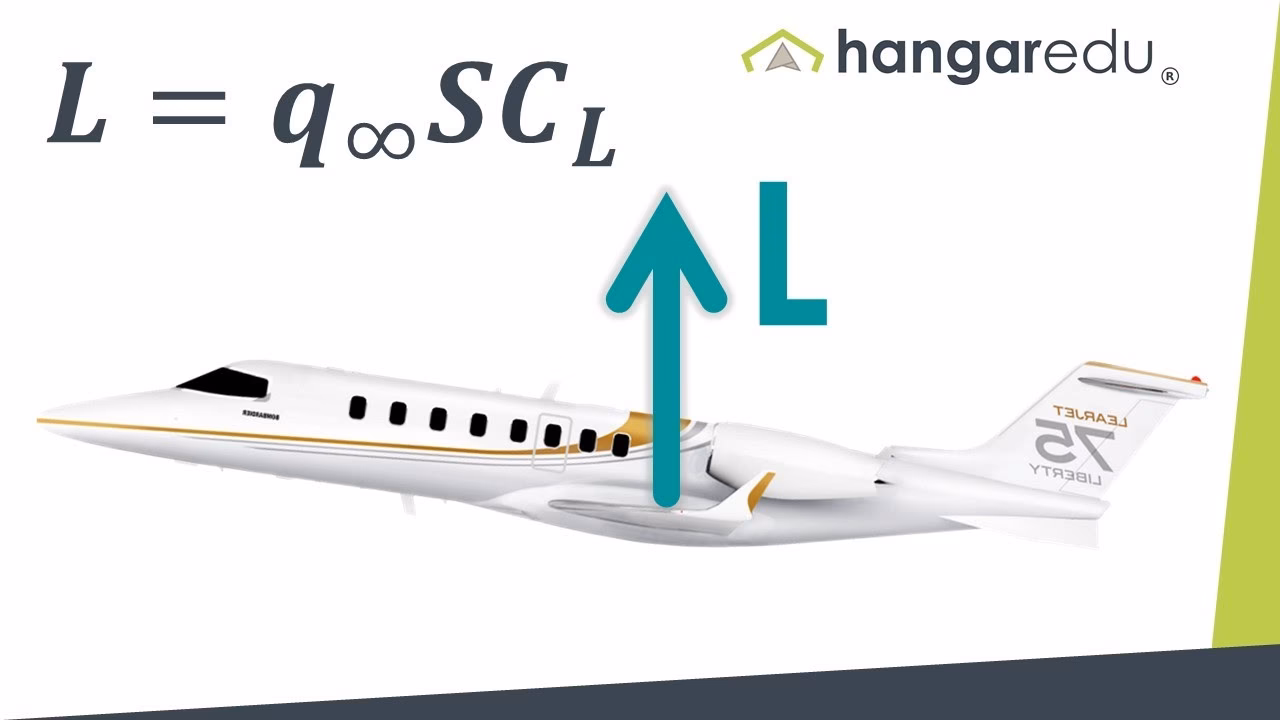

Al sustituir la fórmula de la presión dinámica en la ecuación del coeficiente de sustentación y despejar F (la fuerza de sustentación), obtenemos la fórmula de la sustentación, que es una de las ecuaciones más fundamentales en aerodinámica:

F = C_L × ½ × ρ × V² × A

Esta fórmula nos revela los factores clave que determinan la cantidad de sustentación generada:

• Coeficiente de Sustentación (C_L): Depende de la forma del perfil alar y, crucialmente, del ángulo de ataque. Un mayor ángulo de ataque generalmente aumenta C_L hasta un punto de estancamiento (stall).
• Densidad del Aire (ρ): El aire más denso (a menor altitud o menor temperatura) produce más sustentación. Por eso, a mayor altitud, donde el aire es menos denso, se necesita más velocidad o un mayor ángulo de ataque para producir la misma sustentación.
• Velocidad del Aire (V): La sustentación es directamente proporcional al cuadrado de la velocidad. Esto significa que duplicar la velocidad cuadruplica la sustentación. Este es el factor más potente para generar o perder sustentación.
• Área del Ala (A): Un ala más grande puede generar más sustentación. Por eso, los aviones grandes tienen alas de mayor superficie.

Comprender estos componentes es vital para el diseño de aeronaves y para que los pilotos entiendan cómo las diferentes condiciones de vuelo afectan el rendimiento de su avión.

¿Cómo un Ala Genera Sustentación? El Misterio de la Presión

La generación de sustentación por un perfil alar es el resultado de una diferencia de presión entre la parte superior (extradós) y la parte inferior (intradós) del ala. Este fenómeno se explica principalmente por el principio de Bernoulli y, de forma complementaria, por la tercera ley de Newton.

El diseño curvado y asimétrico de la mayoría de los perfiles alares es la clave. Cuando el aire fluye sobre el ala, se divide. El aire que viaja sobre la superficie curva del extradós tiene que recorrer una distancia mayor en el mismo período de tiempo que el aire que viaja por la superficie relativamente más plana del intradós. Para recorrer esa distancia mayor en el mismo tiempo, el aire sobre el extradós debe acelerarse.

Según el Principio de Bernoulli, un aumento en la velocidad de un fluido conlleva una disminución en su presión estática. Por lo tanto, la aceleración del aire sobre el extradós provoca una disminución de la presión en la parte superior del ala. Simultáneamente, el aire que fluye por el intradós se ralentiza o mantiene una velocidad menor, lo que resulta en una presión estática mayor en la parte inferior.

Esta diferencia de presión, con menor presión arriba y mayor presión abajo, crea una fuerza neta que empuja el ala hacia arriba. Es como si el ala fuera succionada hacia arriba por la baja presión y empujada hacia arriba por la alta presión, generando la fuerza de sustentación.

Además de la diferencia de presión, la tercera ley de Newton también juega un papel. A medida que el aire fluye sobre y alrededor del ala, es desviado hacia abajo (conocido como “downwash”). Según la tercera ley de Newton, por cada acción hay una reacción igual y opuesta. Si el ala empuja el aire hacia abajo, el aire empuja el ala hacia arriba, contribuyendo también a la sustentación.

Es importante destacar que el efecto de la diferencia de presión debido a la aceleración del aire sobre el extradós es el componente dominante en la generación de sustentación para la mayoría de los perfiles alares a velocidades de vuelo típicas.

Factores Adicionales que Influyen en la Sustentación

Más allá de los elementos de la fórmula de sustentación, varios factores operacionales y de diseño influyen directamente en la cantidad de sustentación que un ala puede producir:

• Ángulo de Ataque (AoA): Este es el ángulo entre la cuerda del ala (una línea imaginaria desde el borde de ataque al borde de fuga) y la dirección del aire relativo que se aproxima. Aumentar el ángulo de ataque generalmente aumenta la sustentación hasta cierto punto. Sin embargo, si el ángulo de ataque es demasiado grande, el flujo de aire sobre el extradós se separa, la sustentación cae drásticamente y el ala entra en pérdida (stall).
• Forma del Perfil Alar: Diferentes perfiles alares están diseñados para diferentes propósitos. Algunos están optimizados para alta sustentación a bajas velocidades (como los de aviones de carga), mientras que otros están diseñados para baja resistencia a altas velocidades (como los de aviones de combate o de pasajeros).
• Superficies de Control: Dispositivos como los flaps y los slats, ubicados en el borde de fuga y el borde de ataque del ala, respectivamente, son utilizados por los pilotos para modificar la forma del perfil alar y el área efectiva del ala. Los flaps, por ejemplo, aumentan la curvatura del ala y su área, lo que permite generar más sustentación a velocidades más bajas, crucial durante el despegue y el aterrizaje. Los slats aumentan la curvatura y mejoran el flujo de aire a altos ángulos de ataque, retrasando la entrada en pérdida.
• Rugosidad de la Superficie: Una superficie de ala lisa es ideal para un flujo de aire eficiente. La acumulación de hielo, suciedad o daños en el ala puede alterar el flujo de aire, aumentar la resistencia y reducir la sustentación.

Todos estos factores interactúan para determinar el rendimiento aerodinámico de una aeronave y son meticulosamente considerados durante su diseño y operación.

Preguntas Frecuentes sobre la Sustentación

A menudo surgen dudas sobre cómo funciona exactamente esta fuerza vital para el vuelo. Aquí respondemos algunas de las preguntas más comunes:

¿Es la sustentación solo por el efecto Bernoulli?

No exclusivamente. Si bien el principio de Bernoulli, que explica la diferencia de presión debido a la aceleración del aire sobre el extradós, es el factor dominante para la mayoría de los perfiles alares a velocidades subsónicas, la tercera ley de Newton (la deflexión del aire hacia abajo que resulta en una fuerza hacia arriba) también contribuye. Ambas explicaciones son válidas y complementarias para describir el fenómeno de la sustentación.

¿Qué es el ángulo de ataque y por qué es tan importante?

El ángulo de ataque (AoA) es el ángulo entre la dirección del aire que se aproxima al ala y la cuerda del ala. Es de vital importancia porque es el principal control que tiene el piloto sobre la cantidad de sustentación generada. Aumentar el AoA aumenta la sustentación (hasta el punto de pérdida), mientras que disminuirlo la reduce. Un control preciso del AoA es fundamental para la maniobra y el control de la altitud de la aeronave.

¿Por qué es importante el centro de presión?

El centro de presión es crucial para la estabilidad longitudinal de la aeronave. Su posición relativa al centro de gravedad determina si el avión tiende a encabritarse o a picar. Los ingenieros diseñan las aeronaves para que el centro de presión se comporte de manera predecible y para que la aeronave sea inherentemente estable, facilitando el trabajo del piloto.

¿Cómo afecta la densidad del aire a la sustentación?

La densidad del aire es un factor directo en la fórmula de la sustentación. Un aire más denso (como el que se encuentra a baja altitud y baja temperatura) proporciona más moléculas de aire para que el ala interactúe, lo que resulta en una mayor sustentación para una velocidad y ángulo de ataque dados. Por el contrario, en aire menos denso (como a gran altitud o alta temperatura), la sustentación disminuye, requiriendo mayor velocidad o un mayor ángulo de ataque para compensar.

¿Pueden las alas planas generar sustentación?

Sí, una superficie plana, como una tabla de surf o un ala delta muy simple, puede generar sustentación si se presenta a un ángulo de ataque positivo con respecto al flujo de aire. Sin embargo, no son tan eficientes como los perfiles alares curvados y generan mucha más resistencia al hacerlo. La curvatura del perfil alar está diseñada para optimizar la relación sustentación/resistencia.

En conclusión, la sustentación es una fuerza compleja pero fascinante, resultado de la interacción de la forma del ala, la velocidad del aire, su densidad y el ángulo en que el ala corta el flujo de aire. Comprender estos principios no solo nos permite apreciar la maravilla de la ingeniería aeronáutica, sino que también es la base para la seguridad y el control en el aire. Cada vuelo es un testimonio de la aplicación exitosa de estos conceptos fundamentales de la aerodinámica.
