Tren de Rodamiento: La Base Oculta de su Maquinaria

En el vasto y complejo mundo de la maquinaria pesada, existen componentes que, aunque no siempre están a la vista, son la columna vertebral de la operatividad y eficiencia. Uno de ellos es el tren de rodamiento, una maravilla de la ingeniería que permite que equipos como tractores sobre orugas, excavadoras y retroexcavadoras se desplacen con una fuerza y estabilidad impresionantes por los terrenos más desafiantes. Sin embargo, su papel fundamental viene acompañado de una gran responsabilidad: la de soportar el peso y las exigencias del trabajo diario, lo que lo convierte en uno de los puntos más críticos en términos de desgaste y, por ende, de inversión en mantenimiento.

A menudo subestimado, el tren de rodamiento puede representar una parte significativa del costo total de propiedad de una máquina. Se estima que puede constituir hasta el 20% del precio de compra inicial y un asombroso 50% o más de la factura de mantenimiento a lo largo de la vida útil del equipo. Esta cifra por sí sola debería ser una llamada de atención para cualquier operador o propietario de maquinaria pesada. Comprender sus componentes, cómo funciona y, sobre todo, cómo mantenerlo en óptimas condiciones, no es solo una buena práctica, es una necesidad económica y operativa. Un tren de rodamiento descuidado no solo incurrirá en reparaciones onerosas, sino que también provocará tiempos de ininactividad no planificados y una disminución drástica de la productividad. Por ello, sumergirnos en los detalles de su cuidado y mantenimiento es una inversión inteligente en el futuro de su operación.

¿Qué es el Tren de Rodamiento y Cuáles son sus Componentes Clave?

El tren de rodamiento, también conocido como “undercarriage” en inglés, es la estructura de soporte que se encuentra debajo de cualquier vehículo, especialmente en maquinaria pesada con orugas. Es el sistema mecánico que transfiere la potencia del motor a las orugas o ruedas, permitiendo el movimiento y la maniobrabilidad. Aunque sus componentes pueden parecer simples individualmente, su conjunto forma un sistema complejo diseñado para trabajar de manera armónica bajo condiciones extremas.

Los principales componentes que conforman un tren de rodamiento robusto y funcional incluyen:

• Enlaces (Cadenas): Son las secciones interconectadas que forman la oruga, proporcionando la tracción necesaria.
• Alfileres y Bujes: Pequeñas pero vitales piezas que conectan los enlaces de la cadena, permitiendo su articulación. Su desgaste es crítico para la longitud de la cadena.
• Piñones: Ruedas dentadas que encajan con los enlaces de la oruga, transmitiendo el movimiento de giro del motor a la cadena.
• Rodillos (Superiores e Inferiores): Soportan el peso de la máquina y guían la oruga a lo largo de su recorrido, distribuyendo la carga y reduciendo la fricción.
• Ruedas Guía (Idlers): Ubicadas en la parte delantera o trasera de la oruga, ayudan a mantener la tensión adecuada de la cadena y a guiarla.
• Zapatas (Zapatos de Oruga): Las placas que se atornillan a los enlaces de la cadena, son la superficie de contacto con el terreno y proporcionan la flotación y tracción.
• Marcos: La estructura principal que soporta todos los componentes del tren de rodamiento, conectándolos al chasis de la máquina.

Existen diferentes tipos de trenes de rodamiento, como los de acero para terrenos duros y abrasivos, y los de goma para superficies más blandas o sensibles. La elección y el diseño de estos componentes son cruciales para la durabilidad y el rendimiento de la máquina en su entorno de trabajo específico.

La Importancia Crítica del Mantenimiento del Tren de Rodamiento

El tren de rodamiento de su maquinaria pesada no es solo un conjunto de piezas; es una inversión vital que requiere atención constante. Su mantenimiento adecuado no solo prolonga la vida útil de la máquina, sino que también previene costosos tiempos de inactividad, aumenta la eficiencia operativa y, lo que es más importante, mejora la seguridad en el lugar de trabajo. Las grandes máquinas representan una inversión inicial considerable, y para maximizar el retorno de esa inversión, deben operar de manera consistente y eficiente durante el mayor tiempo posible.

Un tren de rodamiento bien mantenido evita fallas inesperadas que pueden detener por completo la producción, generando pérdidas significativas en ingresos y afectando los plazos del proyecto. Además, las reparaciones del tren de rodamiento suelen ser complejas y costosas, implicando no solo el reemplazo de piezas caras sino también mano de obra especializada. Al adoptar un enfoque proactivo en el mantenimiento, las empresas pueden evitar estos escenarios de alto costo y asegurar que sus equipos estén siempre listos para la acción.

Las industrias que dependen en gran medida de equipos con orugas, como la agricultura, la construcción, la minería, la silvicultura, el paisajismo y el transporte, se benefician enormemente de un riguroso programa de cuidado del tren de rodamiento. En estos entornos, donde las máquinas están expuestas a condiciones extremas de suciedad, abrasión y cargas pesadas, el mantenimiento preventivo no es una opción, sino una estrategia esencial para la rentabilidad y la sostenibilidad del negocio.

Consejos Clave para el Cuidado Óptimo del Tren de Rodamiento

Mantener el tren de rodamiento en condiciones óptimas requiere un compromiso constante con una serie de prácticas y revisiones. Aquí le presentamos una guía detallada para asegurar la longevidad y eficiencia de este componente vital:

1. Inspección Rigurosa del Bajo de la Máquina

La inspección diaria o después de cada uso es el primer y más importante paso en el mantenimiento del tren de rodamiento. Lo ideal es realizar esta revisión al final del día de trabajo, cuando los desechos aún no se han endurecido o congelado, preparando la máquina para la jornada siguiente. Durante la inspección, preste atención a:

• Rodamientos y Pernería: Verifique la existencia de holguras, piezas sueltas o faltantes.
• Cadenas y Enlaces: Busque eslabones faltantes, grietas o cualquier signo de daño estructural.
• Motor de Tracción y Engranajes: Revise si hay fugas de aceite o ruidos inusuales.
• Rodillos y Ruedas Guía: Asegúrese de que giren libremente y no presenten fugas de lubricante.
• Zapatas de Oruga: Inspeccione si hay goma faltante (en orugas de goma), cables expuestos, desgaste desigual o grietas.
• Piñones: Observe la forma de los dientes; deben ser redondeados, no puntiagudos o deformes.
• Tensión: Verifique que la tensión de la oruga esté dentro de las especificaciones del fabricante.
• Líneas de Aceite y Agua: Busque fugas o daños.
• Guardas de Roca: Asegúrese de que estén intactas y cumplan su función protectora.

Un método ingenioso para facilitar la inspección es levantar el equipo o conducirlo sobre una rejilla o zanja, permitiendo una vista completa del tren de rodamiento. Detectar problemas menores a tiempo, como una fuga de fluido o una pieza suelta, puede evitar que se conviertan en fallas mayores y costosas.

2. Limpieza Constante y Profunda

Junto con la inspección, la limpieza diaria del tren de rodamiento es fundamental. La acumulación de materiales como barro, rocas, concreto, minerales o escombros puede causar un desgaste excesivo, aumentar la fricción y el peso de la máquina, e incluso provocar que la oruga se salga. Utilice herramientas como una pala, un cepillo rígido o una varilla para remover los trozos grandes y endurecidos. Una hidrolavadora de calidad es ideal para limpiar a fondo la suciedad de las grietas y hendiduras.

Los objetos alojados en las orugas pueden aflojar pernos, hacer que los rodillos se agarren y detengan, o dañar las partes internas del sistema. Además, el peso extra de los escombros reduce la eficiencia del combustible y aumenta la carga sobre los componentes, acelerando su envejecimiento y desgaste. Una máquina limpia es una máquina más eficiente, segura y duradera.

3. Conocimiento del Funcionamiento Óptimo

La forma en que se opera el equipo tiene un impacto directo en la vida útil del tren de rodamiento. Evite prácticas que aceleren el desgaste:

• Velocidades Altas y Marcha Atrás Excesiva: Estas acciones no están diseñadas para un uso prolongado y pueden causar un desgaste prematuro.
• Giros Bruscos y Cerrados: Realice giros amplios y suaves para reducir la tensión y la abrasión en las orugas y componentes.
• Operación Desequilibrada: Evite operar repetidamente en un solo lado. Alterne los movimientos de trabajo de manera uniforme para distribuir el desgaste.
• Giro de las Orugas (Spinning): El giro excesivo de las orugas sin movimiento de la máquina acelera drásticamente el desgaste de la banda de rodadura, bridas de rodillos y dientes de piñón.
• Pendientes: Suba y baje las pendientes de frente, no de lado. Esto distribuye la carga de manera más uniforme, evitando el desgaste excesivo en un solo lado.
• Selección de Zapata: Utilice zapatas más pequeñas en suelos duros para mayor penetración y zapatas más grandes en suelos blandos para distribuir la presión y mejorar la flotación.

Un operador bien entrenado que comprende estas dinámicas puede extender significativamente la vida útil del tren de rodamiento.

4. Revisión y Sustitución de Piezas de Alto Desgaste

Algunos componentes del tren de rodamiento están sujetos a un mayor desgaste y requieren una vigilancia especial. La revisión rutinaria y el reemplazo oportuno de estas piezas son cruciales:

Es común que los piñones se deterioren más rápido. Muchos técnicos optan por reemplazar automáticamente los piñones al cambiar la pista, una acción preventiva que evita que los piñones desgastados dañen o se salgan de los enlaces de la transmisión de la pista.

5. Lubricación Adecuada de Bujes y Otras Partes

Un tren de rodamiento bien engrasado no solo permite una operación más suave, sino que también ayuda a expulsar la suciedad, reduciendo el espacio para que los desechos entren en el sistema. Consulte el manual de su máquina o a un técnico profesional para identificar los puntos de engrase específicos y la frecuencia recomendada. La lubricación es más efectiva cuando el equipo está caliente después de su uso, ya que el aceite fluye con mayor facilidad.

6. Ajuste Preciso de la Tensión de la Cadena

La tensión de la oruga es una medida crítica que debe verificarse principalmente en una zapata de tractor sobre orugas. Una tensión inadecuada es una de las principales causas de desgaste prematuro y problemas operativos. Si la oruga está demasiado tensa, puede generar una presión excesiva sobre los bujes y rodamientos, provocando su falla. Por otro lado, si está demasiado floja, la oruga puede deslizarse o incluso desprenderse, causando un tiempo de inactividad inmediato y potencial daño a otros componentes. La tensión debe ajustarse a las especificaciones de fábrica que se encuentran en el manual del equipo. Sin embargo, en terrenos blandos, algunos expertos recomiendan una tensión ligeramente más floja para permitir una mejor adaptación al terreno y reducir la acumulación de material.

7. Compromiso con el Mantenimiento Regular

Más allá de los puntos específicos, el mantenimiento preventivo es un compromiso general. Una máquina bien ajustada y cuidada opera con mayor eficiencia y permite a los operadores realizar trabajos de calidad. Los tres pilares fundamentales del mantenimiento del tren de rodamiento son la limpieza, la lubricación y el ajuste de la tensión, pero no deben opacar la atención a otros componentes vitales de la máquina, como los filtros de aire, baterías, correas, sistemas hidráulicos y fluidos.

8. Capacitación Integral de Operadores

Los operadores son la primera línea de defensa contra el desgaste y los problemas del tren de rodamiento. Capacite a todo el personal que opere las máquinas, regular u ocasionalmente, sobre cómo inspeccionar y limpiar el equipo. Fomente una cultura donde se reporten inmediatamente cualquier luz de servicio, ruido anormal o dificultad en el frenado, la dirección o la conducción. Su contacto diario con la máquina los convierte en una herramienta invaluable para detectar y solucionar pequeños problemas antes de que escalen.

9. Seguimiento de Registros de Mantenimiento

Mantener registros detallados de todo el mantenimiento y las reparaciones realizadas no solo asegura un funcionamiento de calidad, sino que también proporciona datos valiosos. Estos registros pueden ayudar a predecir cuándo será necesario reemplazar las orugas y otros componentes, optimizar los intervalos de servicio y evaluar el rendimiento de diferentes piezas y proveedores. Es una herramienta poderosa para la planificación y la gestión de activos.

10. Asociación con Profesionales

Para aquellos desafíos que van más allá del mantenimiento diario, o para obtener piezas de calidad y servicios especializados, asociarse con profesionales es una decisión inteligente. Expertos en maquinaria pesada pueden ofrecer asistencia con orugas desgastadas, cadenas rotas, piñones en mal estado o problemas difíciles de diagnosticar, brindando soluciones en tiempo real que se alinean con sus programas de trabajo y objetivos de negocio. Su experiencia y acceso a un amplio inventario de piezas aseguran que su equipo vuelva a funcionar con la máxima eficiencia.

Preguntas Frecuentes sobre el Tren de Rodamiento

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el tren de rodamiento de la maquinaria pesada:

¿Qué medida se debe verificar principalmente en una zapata de tractor sobre orugas?

La medida principal a verificar es la tensión de la cadena. Una tensión correcta es crucial para evitar el desgaste prematuro de los bujes, el deslizamiento de la oruga o incluso su desprendimiento. Debe ajustarse según las especificaciones del fabricante, aunque en terrenos blandos a veces se permite una tensión ligeramente más floja.

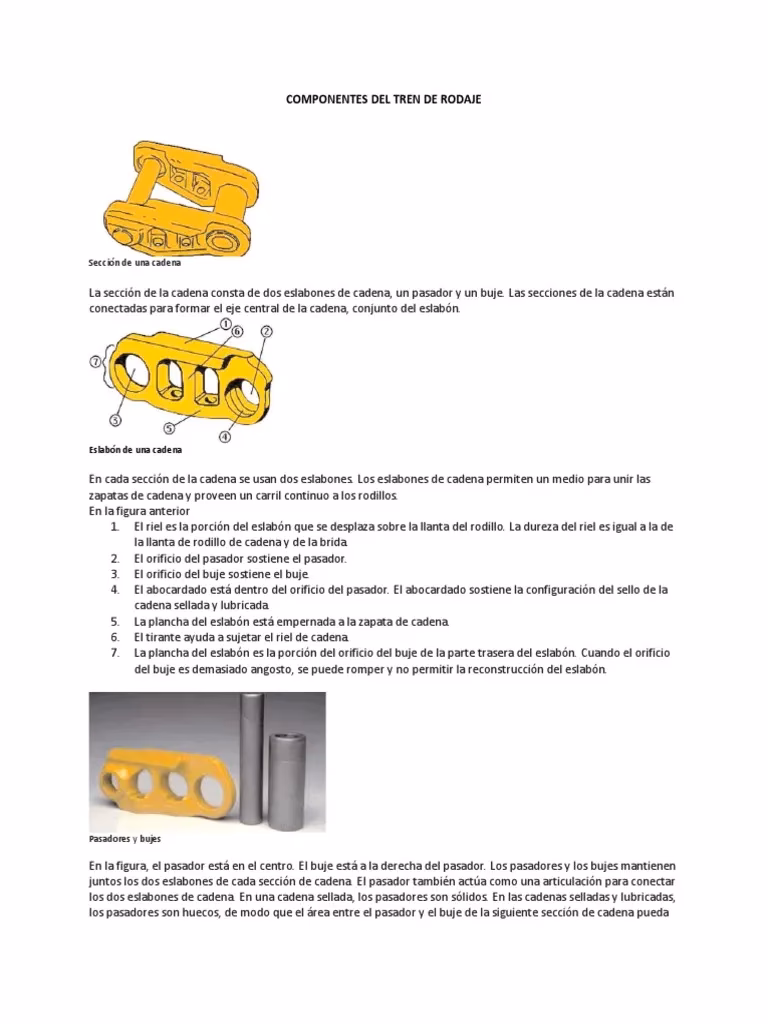

¿Cuáles son las partes de un tren de rodaje?

Las partes clave de un tren de rodaje incluyen los enlaces (cadenas), alfileres, bujes, piñones, rodillos (superiores e inferiores), ruedas guía (idlers), zapatas (zapatos de oruga) y los marcos de soporte. Todos trabajan en conjunto para permitir el movimiento de la máquina.

¿Qué significa "Undercarriage"?

“Undercarriage” es el término en inglés para tren de rodaje o tren de rodamiento. Se refiere a la estructura de soporte que se encuentra debajo de cualquier vehículo, especialmente en maquinaria pesada, donde las ruedas u orugas se fijan para permitir el movimiento.

¿Qué se debe verificar en el tren de rodamiento de una máquina sobre orugas antes de realizar los trabajos de producción?

Antes de iniciar los trabajos, se debe realizar una inspección diaria exhaustiva del tren de rodamiento. Esto incluye verificar la limpieza del área, la tensión de la cadena, el estado de los rodamientos, pernos, cadenas, piñones, rodillos, zapatas, y buscar cualquier signo de grietas, piezas faltantes, sueltas o desgaste desigual. También es importante revisar si hay fugas de fluidos.

¿Cuál es la diferencia entre orugas de acero y de goma?

Las orugas de acero se utilizan típicamente en terrenos más duros y abrasivos, como tierra rocosa, escombros o sitios de construcción. Ofrecen mayor durabilidad y tracción en condiciones severas. Las orugas de goma, por otro lado, son ideales para terrenos blandos como tierra, césped o asfalto, ya que minimizan el daño a la superficie y reducen el ruido y la vibración.

¿Por qué el tren de rodaje representa un costo tan alto en el mantenimiento de la maquinaria pesada?

El tren de rodaje soporta el peso completo de la máquina y está en contacto constante con el terreno, a menudo abrasivo y desafiante. Esta exposición continua a la fricción, impactos y acumulación de materiales provoca un desgaste significativo. Los componentes son robustos y complejos, y su reemplazo o reparación requiere piezas especializadas y mano de obra calificada, lo que eleva el costo. Puede llegar a ser el 50% o más del costo total de mantenimiento durante la vida útil de la máquina.

En resumen, el tren de rodamiento es mucho más que un simple conjunto de piezas; es el motor de la productividad y la rentabilidad de su maquinaria pesada. Al invertir tiempo y recursos en un programa de mantenimiento preventivo riguroso, que incluya inspecciones diarias, limpieza constante, una operación consciente, el reemplazo oportuno de piezas desgastadas y la capacitación de los operadores, usted no solo prolongará la vida útil de sus equipos, sino que también evitará costosos tiempos de inactividad y garantizará la seguridad en el lugar de trabajo. Comprender la importancia de cada componente y la interacción entre ellos es clave para maximizar su inversión y asegurar que sus máquinas sigan moviéndose con eficiencia, sin importar el terreno.
