Resistencias y Capacitores: Claves para Proteger tus Tweeters

En el fascinante mundo del audio, cada componente juega un papel crucial para lograr la experiencia sonora deseada. Los tweeters, esos pequeños pero poderosos altavoces encargados de reproducir las frecuencias más agudas, son particularmente delicados y propensos a sufrir daños si no se les brinda la protección adecuada. A menudo, los entusiastas del sonido se preguntan cómo pueden salvaguardar sus valiosos tweeters, especialmente cuando no disponen de un crossover dedicado. La respuesta a esta interrogante reside en la inteligente combinación de dos componentes electrónicos fundamentales: las resistencias y los capacitores. Estos elementos, cuando se utilizan correctamente, pueden convertirse en los mejores aliados para la longevidad y el rendimiento óptimo de tus agudos.

La necesidad de proteger un tweeter surge de su diseño intrínseco. Su bobina de voz es extremadamente fina y está diseñada para moverse rápidamente en respuesta a señales de alta frecuencia. Sin embargo, si se le aplican señales de baja frecuencia (graves) o picos de potencia excesivos, esta delicada bobina puede sobrecalentarse y quemarse en cuestión de segundos. Es aquí donde entran en juego las soluciones pasivas que exploraremos en detalle, ofreciendo una barrera de seguridad indispensable para tu equipo de sonido.

¿Por Qué Mis Tweeters Necesitan Protección? La Vulnerabilidad de los Agudos

Los tweeters son, por naturaleza, los componentes más vulnerables de un sistema de altavoces. Su diseño optimizado para reproducir vibraciones de alta frecuencia los hace susceptibles a daños por varias razones. Primero, no están diseñados para manejar la gran cantidad de energía asociada con las bajas frecuencias. Una señal de bajos que llega a un tweeter puede sobrecargar su pequeña bobina, provocando un sobrecalentamiento rápido. Segundo, los picos de potencia repentinos o la distorsión del amplificador (conocido como clipping) pueden generar armónicos de alta frecuencia y una energía excesiva que el tweeter no puede disipar, llevándolo a la falla. Sin una protección adecuada, la vida útil de un tweeter puede ser muy corta, resultando en un gasto constante en reemplazos.

La función principal de cualquier sistema de protección o filtrado para un tweeter es asegurarse de que solo las frecuencias para las que fue diseñado lleguen a su bobina de voz. Esto se logra generalmente mediante un crossover, que es un circuito electrónico que divide la señal de audio en diferentes bandas de frecuencia (graves, medios, agudos) y las envía a los altavoces correspondientes. Sin embargo, cuando no se dispone de un crossover completo, o se busca una solución más simple y económica para proteger un tweeter individual, la combinación de una resistencia y un capacitor se vuelve invaluable.

La Función de la Resistencia en la Protección del Tweeter

Una resistencia es un componente electrónico pasivo que, como su nombre indica, ofrece resistencia al flujo de corriente eléctrica. En el contexto de un tweeter, una resistencia puede cumplir varias funciones cruciales, aunque su uso principal en protección es la atenuación y la alteración de la impedancia percibida.

Cuando se coloca una resistencia en serie con un tweeter, su propósito principal es reducir el nivel de volumen del tweeter. Esto es útil si el tweeter es demasiado eficiente (suena más fuerte) en comparación con los otros altavoces del sistema. Sin embargo, su papel más importante en la protección, especialmente cuando se combina con un capacitor, es ayudar a disipar el exceso de energía o a modificar la carga que el amplificador 've'.

Es importante destacar que una resistencia por sí sola no es un filtro. No impide que las bajas frecuencias lleguen al tweeter. Su función es más bien de atenuación de la señal o de control de la corriente. Para la protección contra bajas frecuencias, el capacitor es el componente clave, como veremos a continuación.

La capacidad de una resistencia para soportar potencia se mide en vatios (W). Para aplicaciones de audio, especialmente aquellas donde puede haber picos de potencia, es crucial seleccionar resistencias con una clasificación de vatios adecuada para evitar que la resistencia se queme antes que el tweeter. Las resistencias de tipo bobinado o de óxido metálico son comunes en aplicaciones de audio debido a su robustez y capacidad para disipar calor.

El Rol Fundamental del Capacitor en un Tweeter

Mientras que la resistencia puede atenuar la señal, el capacitor es el verdadero héroe en la protección de los tweeters contra las bajas frecuencias. Un capacitor, o condensador, es un componente que almacena energía en un campo eléctrico y, crucialmente para esta aplicación, bloquea la corriente continua (DC) y permite el paso de la corriente alterna (AC) de acuerdo con su frecuencia.

Cuando un capacitor se conecta en serie con un tweeter, actúa como un filtro pasa-altos. Esto significa que permite que las frecuencias altas pasen a través de él hacia el tweeter, mientras que bloquea o atenúa significativamente las frecuencias bajas. La efectividad de este bloqueo depende del valor de la capacitancia (medida en Faradios, generalmente microfaradios o µF) y de la impedancia del tweeter. Cuanto menor sea el valor del capacitor, más alta será la frecuencia de corte (la frecuencia por debajo de la cual las señales son bloqueadas). Esto es esencial para evitar que los dañinos graves lleguen al delicado diafragma del tweeter.

Para aplicaciones de audio, es vital usar capacitores no polarizados (también conocidos como bipolares). Los capacitores polarizados (electrolíticos) solo permiten el flujo de corriente en una dirección y se dañarán si se exponen a una señal de audio que es de corriente alterna. Los tipos comunes de capacitores no polarizados utilizados en audio incluyen los de poliéster (Mylar), polipropileno o electrolíticos no polarizados.

Combinando Resistencia y Capacitor: Un Filtro de Protección Efectivo

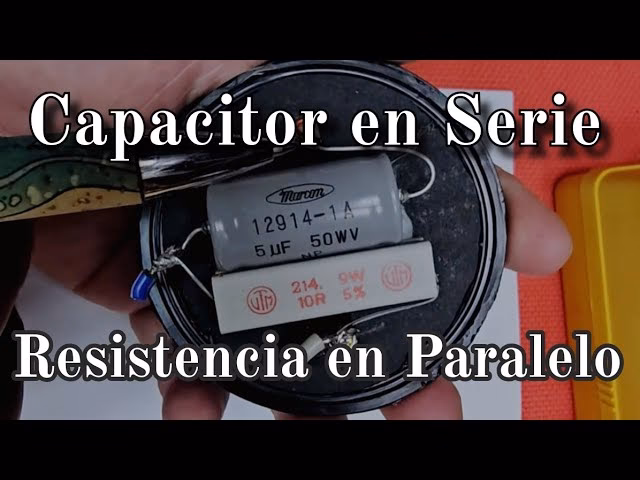

La información proporcionada indica una configuración específica para la protección de tweeters: "Se utilizan combinando una resistencia con un capacitor cerámico conectados en paralelo al positivo del tweeter que se quiere proteger."

Esta descripción de conexión, sin embargo, es un poco ambigua o podría referirse a una configuración menos común para protección directa de bajas frecuencias. La configuración más estándar y efectiva para proteger un tweeter de las bajas frecuencias y, a veces, también atenuar su nivel, es conectar el capacitor en serie con el tweeter (en la línea positiva) y, si se desea atenuación adicional, una resistencia en serie con el tweeter después del capacitor, o una red de resistencia para atenuación (como un L-pad o una resistencia en paralelo con el tweeter para bajar la impedancia total, lo que a su vez afectaría el punto de cruce del capacitor en serie).

Analicemos la conexión común para protección y atenuación: un capacitor en serie actúa como el filtro pasa-altos. La resistencia puede ser colocada en serie con el conjunto tweeter-capacitor para atenuar el nivel general del tweeter, o puede formar parte de un circuito de compensación de impedancia o un divisor de voltaje (L-pad) para ajustar el nivel de salida del tweeter sin alterar drásticamente la impedancia vista por el amplificador.

Si la descripción se refiere a una red RC en paralelo al tweeter, eso podría ser para otros propósitos, como la compensación de impedancia (red Zobel) o parte de un filtro más complejo, pero no es la forma directa de proteger de bajas frecuencias. La forma más simple y común de protección de bajas frecuencias es el capacitor en serie.

Considerando la intención de protección, la combinación más lógica y común sería:

1. El capacitor se conecta en el cable positivo que va al tweeter. Este bloquea las frecuencias bajas.
2. La resistencia se conecta después del capacitor, también en serie con el tweeter, para atenuar su nivel de volumen si es necesario. Alternativamente, una resistencia puede ser colocada en paralelo con el tweeter (después del capacitor en serie) para crear un divisor de voltaje, reduciendo el volumen del tweeter.

Esta combinación forma un filtro pasa-altos de primer orden (6 dB/octava) si solo se usa el capacitor, y la resistencia puede ser utilizada para ajustar la sensibilidad del tweeter o para formar parte de una red de compensación de impedancia para el crossover. Es crucial que el capacitor sea el primero en la línea si el objetivo es bloquear las frecuencias bajas directamente.

Entendiendo la Impedancia de los Tweeters: ¿Por Qué Mis 8 Ohmios Marcan 3.5?

La pregunta sobre por qué un tweeter de 8 ohmios nominales mide 3.5 ohmios con un multímetro es muy común y revela una importante distinción entre la resistencia de corriente continua (DC) y la impedancia de corriente alterna (AC) de un altavoz.

Cuando mides la resistencia de un altavoz con un multímetro, lo que estás midiendo es la resistencia óhmica de la bobina de voz a la corriente continua (DC). Esta se conoce como Resistencia DC (Rdc). Sin embargo, un altavoz no funciona con corriente continua, sino con corriente alterna (la señal de audio). En corriente alterna, la bobina de voz (que es una inductancia) y la propia mecánica del altavoz (que tiene capacitancia y resonancia) contribuyen a una propiedad llamada impedancia.

La impedancia (Z) es la oposición total al flujo de corriente alterna y varía con la frecuencia. La impedancia nominal de un altavoz (por ejemplo, 8 ohmios) es un valor promedio o una especificación de diseño que se utiliza para la compatibilidad con amplificadores. En la práctica, la impedancia real de un altavoz fluctúa significativamente a lo largo del rango de frecuencias que reproduce.

Es completamente normal que la resistencia DC (Rdc) medida sea significativamente menor que la impedancia nominal. De hecho, para un altavoz de 8 ohmios, una lectura de Rdc entre 5 y 7 ohmios es común, pero lecturas tan bajas como 3.5 ohmios también pueden ocurrir, especialmente en tweeters de alta calidad o diseños específicos. Esto se debe a que el valor nominal de 8 ohmios se refiere a la impedancia mínima en la banda de paso del altavoz, no a su resistencia DC. Si tus nuevos tweeters de 8 ohmios marcan 3.5 ohmios y funcionan, es probable que estén dentro de las especificaciones normales para su diseño particular. No hay motivo de preocupación si suenan como se espera.

Impacto de la Resistencia en el Crossover y la Atenuación

La afirmación de que una resistencia altera la impedancia detectada por el crossover y, por lo tanto, el punto de cruce es totalmente correcta. Cuando se añade una resistencia en serie a un altavoz, aumenta la impedancia total de esa rama del circuito del crossover. Dado que la frecuencia de corte de un filtro pasivo (como un crossover) depende de los valores de capacitancia/inductancia y de la impedancia del altavoz, al cambiar la impedancia, se desplaza el punto de corte. Esto puede tener un impacto significativo en la respuesta de frecuencia general del sistema y en la integración de los altavoces.

Además, como se mencionó anteriormente, una resistencia en serie también se utiliza para la atenuación del nivel de sonido. Si un tweeter es demasiado eficiente y suena mucho más fuerte que el woofer o el altavoz de rango medio, una resistencia en serie puede reducir su salida para equilibrar el sonido. Sin embargo, la atenuación limitada es una desventaja. Una sola resistencia en serie no puede proporcionar una atenuación ajustable o compensar las variaciones de impedancia del altavoz. Para una atenuación más controlada y que mantenga una carga de impedancia más constante para el crossover, se utilizan redes de atenuación como los L-pads, que consisten en dos resistencias (una en serie y otra en paralelo) que permiten ajustar el nivel sin afectar drásticamente la impedancia vista por el amplificador y el filtro.

Consideraciones al Elegir Resistencias y Capacitores para Tweeters

La selección adecuada de estos componentes es crucial para el rendimiento y la seguridad del tweeter. Aquí hay algunos puntos clave a considerar:

• Para Capacitores:
  • Tipo: Siempre utiliza capacitores no polarizados (bipolares) para audio. Los tipos de película (polipropileno, poliéster) son preferibles para la calidad de sonido y durabilidad, aunque los electrolíticos no polarizados son más económicos para valores grandes.
  • Voltaje: El voltaje nominal del capacitor debe ser significativamente mayor que el voltaje máximo de la señal de audio que pasará por él. Un voltaje de 100V o más es generalmente seguro para la mayoría de los sistemas de audio domésticos.
  • Tolerancia: Una menor tolerancia (por ejemplo, ±5%) significa que el valor real del capacitor está más cerca de su valor nominal, lo que es importante para la precisión del punto de corte.
• Para Resistencias:
  • Potencia (Vatios): La resistencia debe ser capaz de disipar la potencia que se le aplicará. Para tweeters, resistencias de 5W a 20W suelen ser adecuadas, dependiendo de la potencia del amplificador y el nivel de atenuación. Si la resistencia va a disipar mucha energía, opta por una clasificación de vatios alta.
  • Tipo: Las resistencias de óxido metálico o bobinadas son robustas y adecuadas para aplicaciones de audio de potencia.
  • Valor Óhmico: El valor de la resistencia dependerá de la atenuación deseada y de cómo se integra en el circuito. Los valores comunes para atenuación suelen estar entre 0.5 y 10 ohmios.

Instalación y Precauciones

Para la instalación de un filtro de protección simple con capacitor y resistencia (si se usa para atenuación), la conexión más común para un filtro pasa-altos de primer orden es colocar el capacitor en serie con el cable positivo que va al tweeter. Si se desea una atenuación, la resistencia se coloca también en serie, después del capacitor. Asegúrate de que todas las conexiones estén limpias y seguras. Es fundamental que el capacitor sea no polarizado, ya que la señal de audio es de corriente alterna.

Siempre desconecta el equipo de audio de la corriente antes de realizar cualquier modificación. Si no estás seguro de cómo conectar los componentes, es recomendable consultar a un profesional en audio o electrónica para evitar daños en tus altavoces o amplificador.

En resumen, la combinación de un capacitor y una resistencia ofrece una solución simple pero efectiva para proteger tus tweeters y optimizar su rendimiento, especialmente en ausencia de un crossover completo. Entender cómo funcionan estos componentes y cómo interactúan con la impedancia de tu tweeter es clave para lograr un sonido claro, equilibrado y duradero.

Preguntas Frecuentes (FAQ)

¿Qué resistencia lleva un tweeter?

Una resistencia se utiliza con un tweeter principalmente para atenuar su nivel de volumen si es demasiado alto en comparación con otros altavoces. Su valor óhmico (por ejemplo, entre 0.5 y 10 ohmios) y su clasificación de potencia (vatios) dependerán de la atenuación deseada y de la potencia del sistema de audio. También puede formar parte de una red de compensación de impedancia o un divisor de voltaje.

¿Cuántos ohmios para un tweeter?

La impedancia nominal más común para un tweeter es de 8 ohmios, aunque también existen de 4 o 6 ohmios. Es normal que la resistencia medida con un multímetro (resistencia DC o Rdc) sea inferior a la impedancia nominal (por ejemplo, 3.5 ohmios para un tweeter de 8 ohmios), ya que la impedancia es una medida en corriente alterna que varía con la frecuencia.

¿Qué le hace una resistencia a un tweeter?

Una resistencia puede atenuar el nivel de volumen del tweeter. También puede alterar la impedancia total que ve el crossover, lo que a su vez modifica el punto de cruce del filtro. Su uso principal en protección es como parte de un circuito de atenuación o para ayudar a disipar energía, pero por sí sola no filtra las bajas frecuencias.

¿Qué capacitor le puedo poner a un tweeter?

Para un tweeter, debes usar un capacitor no polarizado (bipolar). El valor de la capacitancia (en microfaradios, µF) determinará la frecuencia de corte del filtro pasa-altos. Valores comunes para tweeters suelen estar entre 1 µF y 4.7 µF, dependiendo de la frecuencia de corte deseada y la impedancia del tweeter. Un capacitor de mayor valor dejará pasar frecuencias más bajas al tweeter, mientras que uno de menor valor bloqueará más frecuencias bajas.

¿Necesito un crossover si uso resistencia y capacitor?

La combinación de un capacitor y una resistencia puede actuar como un filtro pasa-altos básico y un atenuador, ofreciendo protección mínima y ajuste de nivel. Sin embargo, un crossover dedicado (especialmente uno de segundo orden o superior) ofrece una protección y una integración de altavoces mucho más precisas y eficientes, ya que puede tener pendientes de corte más pronunciadas y compensación de impedancia, lo que resulta en una mejor calidad de sonido y una mayor seguridad para el tweeter.

¿Cómo se conecta una resistencia y un capacitor a un tweeter para protección?

Para una protección básica contra bajas frecuencias, el capacitor no polarizado se conecta en serie con el cable positivo que va al tweeter. Si se desea atenuación adicional, una resistencia se conecta también en serie, después del capacitor, o en una configuración de divisor de voltaje (L-pad) para ajustar el nivel del tweeter.

¿Puedo usar cualquier resistencia o capacitor?

No. Es fundamental usar capacitores no polarizados y resistencias con la clasificación de potencia (vatios) adecuada para la aplicación de audio. Usar componentes incorrectos puede resultar en un rendimiento deficiente, daños a los componentes o incluso riesgos de seguridad.
