Cálculo de la Relación de Transmisión en Engranajes

El uso de engranajes es omnipresente en la maquinaria y dispositivos modernos, desde un reloj hasta un automóvil. Su eficiencia y capacidad para transformar el movimiento son cruciales para el rendimiento óptimo de cualquier sistema. Comprender y calcular la relación de transmisión (RT) de estos componentes es fundamental para asegurar que el engranaje pueda soportar el par necesario, minimizar errores y generar el movimiento deseado, superando la inercia del sistema. Una elección acertada de esta relación es la piedra angular para un diseño mecánico exitoso, permitiendo que la potencia se transfiera de la manera más efectiva y fiable.

A continuación, exploraremos en profundidad qué es la relación de transmisión de engranajes, las fórmulas clave para su cálculo y los factores esenciales a considerar para su correcta aplicación, abarcando desde los conceptos básicos hasta tipos de engranajes más complejos como los de gusano y planetarios.

¿Qué es la Relación de Transmisión de Engranajes?

La relación de transmisión de movimiento se define como la proporción entre las velocidades de rotación de dos engranajes que están interconectados. Debido a que cada rueda del engranaje puede tener un diámetro y, por ende, un número de dientes distinto, sus ejes rotarán a velocidades diferentes cuando están en funcionamiento. Modificar esta relación equivale directamente a cambiar el par de fuerza que se aplica en el sistema.

En su esencia, la relación de transmisión (frecuentemente denotada como 'i' o 'RT') se puede calcular de dos maneras principales:

• Dividiendo la velocidad de salida por la velocidad de entrada:
  i = Ws / We
  Donde Ws es la velocidad angular de salida y We es la velocidad angular de entrada.
• Dividiendo el número de dientes de las ruedas conductoras por el número de dientes de las ruedas conducidas:
  i = Ze / Zs
  Donde Ze es el número de dientes del engranaje de entrada (conductor) y Zs es el número de dientes del engranaje de salida (conducido).

Es importante destacar que, para que el movimiento se genere correctamente y el engranaje soporte el par sin fallos, la relación de transmisión es un parámetro indispensable que debe ser calculado con exactitud.

Ventajas Clave de las Transmisiones por Engranajes

Las transmisiones por engranajes sobresalen frente a otros sistemas de transmisión, como las correas o cadenas, gracias a una serie de beneficios inherentes que las hacen ideales para una amplia gama de aplicaciones:

• Alto Rendimiento y Fiabilidad: Son excepcionalmente eficientes en la transferencia de fuerzas y movimientos, lo que se traduce en una mínima pérdida de energía y una operación muy fiable a lo largo de su vida útil.
• Precisión Inigualable: Una de sus mayores virtudes es la exactitud en la relación de transmisión que logran. Esto los convierte en la elección predilecta para maquinaria que demanda alta precisión, como robots industriales, instrumentos de medición o sistemas de control.
• Dimensiones Compactas: A diferencia de otros mecanismos, los engranajes pueden ser diseñados para ocupar un espacio considerablemente menor. Esta característica permite su integración en máquinas y espacios de diversas dimensiones, incluso en lugares de difícil acceso, optimizando el diseño general.
• Mantenimiento Sencillo: Su robustez y diseño intrínseco suelen requerir un mantenimiento menos frecuente y más directo en comparación con sistemas alternativos, lo que reduce los tiempos de inactividad y los costos operativos en sectores industriales clave, como la automoción.
• Larga Vida Útil: Fabricados con materiales resistentes y diseñados para soportar cargas elevadas, los engranajes ofrecen una durabilidad excepcional, garantizando un funcionamiento prolongado y consistente.

Parámetros Esenciales para el Diseño de Transmisiones

Al abordar el diseño de una transmisión de engranajes, es crucial considerar tres parámetros fundamentales que aseguran su correcto funcionamiento y eficiencia:

1. Condición de Engrane

La condición de engrane se refiere a la situación ideal en la que el punto de contacto entre dos dientes de engranajes engranados siempre pasa por un punto fijo, denominado punto O. Este punto O debe estar ubicado en la misma línea que conecta los centros de rotación de ambos engranajes. Además, para que se cumpla esta condición, debe haber una coincidencia precisa entre los radios primitivos de los engranajes y las distancias desde el punto O hasta sus respectivos centros.

2. Relación de Transmisión (RT o i)

Como se mencionó anteriormente, la relación de transmisión es el cociente entre la velocidad de salida (ωs) y la velocidad de entrada (ωe) de los engranajes en contacto (RT = ωs / ωe). Es vital para determinar cómo se transformará la velocidad y el par entre el engranaje motor y el engranaje conducido. Dependiendo de esta relación, un sistema puede ser:

• Reductor: Si la relación de transmisión es inferior a 1 (RT < 1). Esto significa que la velocidad de salida es menor que la de entrada, pero el par de salida es mayor.
• Multiplicador: Si la relación de transmisión es superior a 1 (RT > 1). En este caso, la velocidad de salida es mayor que la de entrada, pero el par de salida es menor.

3. Coeficiente de Recubrimiento (ε)

También conocido como relación de contacto, el coeficiente de recubrimiento (ε) es una medida del número promedio de dientes que están en contacto simultáneamente en un momento dado. Un coeficiente de recubrimiento adecuado es fundamental para la transmisión de cargas y la suavidad del funcionamiento.

Se considera que un coeficiente de recubrimiento idóneo debe ser superior a 1.2 (ε > 1.2). Esto asegura la capacidad de transmitir cargas elevadas de manera eficiente, aporta robustez y rigidez a la transmisión, y contribuye a una puesta en marcha silenciosa y uniforme, minimizando vibraciones y desgaste.

Cómo Calcular la Relación de Transmisión: Métodos Prácticos

El cálculo de la relación de transmisión puede variar ligeramente dependiendo del tipo de engranajes o del sistema de transmisión. A continuación, se detallan los métodos más comunes:

Cálculo de la Relación de Transmisión de Engranajes Cónicos

Para engranajes de tipo cónico, la relación de transmisión es equivalente al número de dientes del engranaje conductor dividido entre el número de dientes del engranaje conducido:

RT = Z1 / Z2

Donde Z1 es el número de dientes del engranaje conductor y Z2 es el número de dientes del engranaje conducido.

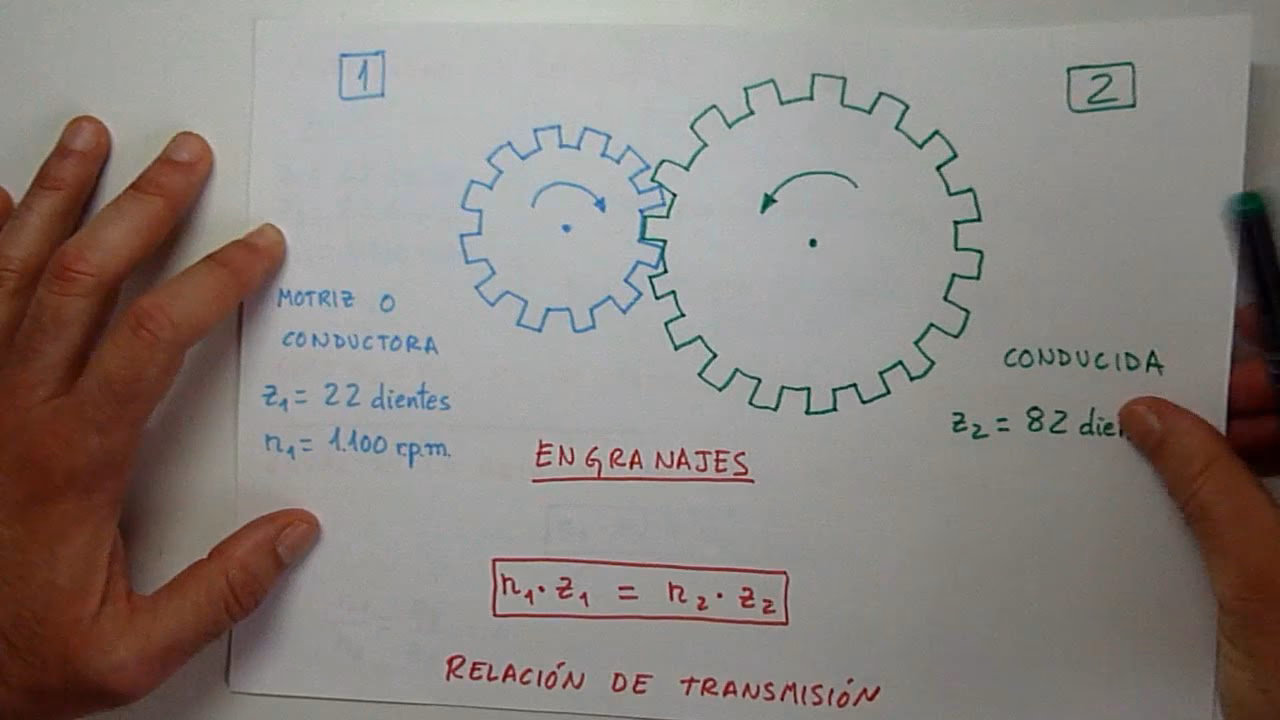

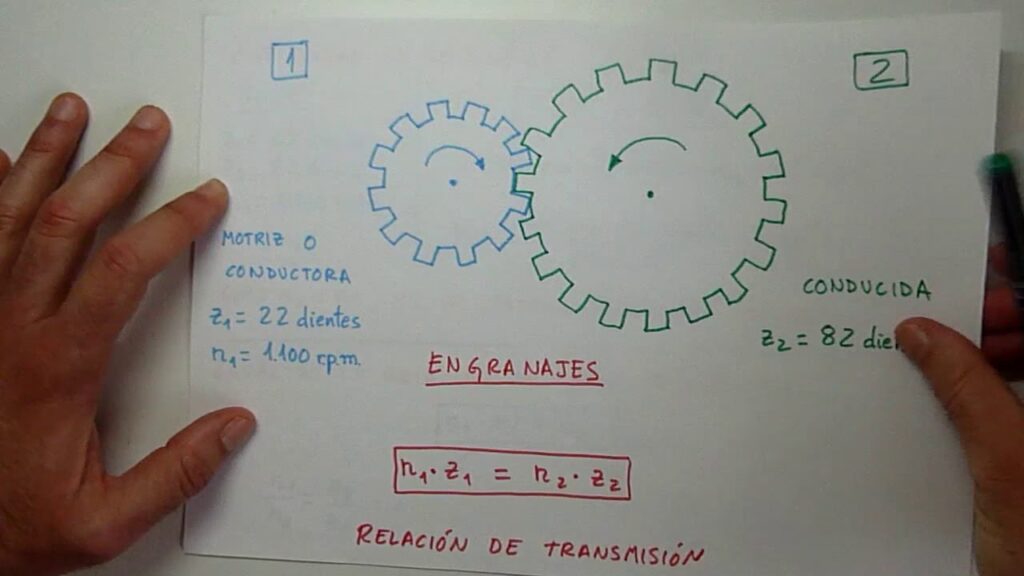

Cálculo de la Relación de Transmisión de un Tren de Engranajes (Dos Ruedas)

En el caso de un tren de engranajes simple con dos ruedas, los pasos son los siguientes:

1. Cuenta el número de dientes: Identifica y cuenta el número de dientes del engranaje conductor (el que recibe el movimiento) y del engranaje conducido (el que transmite el movimiento).
2. Divide los números de dientes: Divide el número de dientes de la rueda conducida por el número de dientes de la rueda conductora. El resultado indicará cuántas veces debe girar la rueda pequeña (conductora) para que la rueda grande (conducida) complete una vuelta.

La relación de transmisión será igual a: RT = Z_conducido / Z_conductor

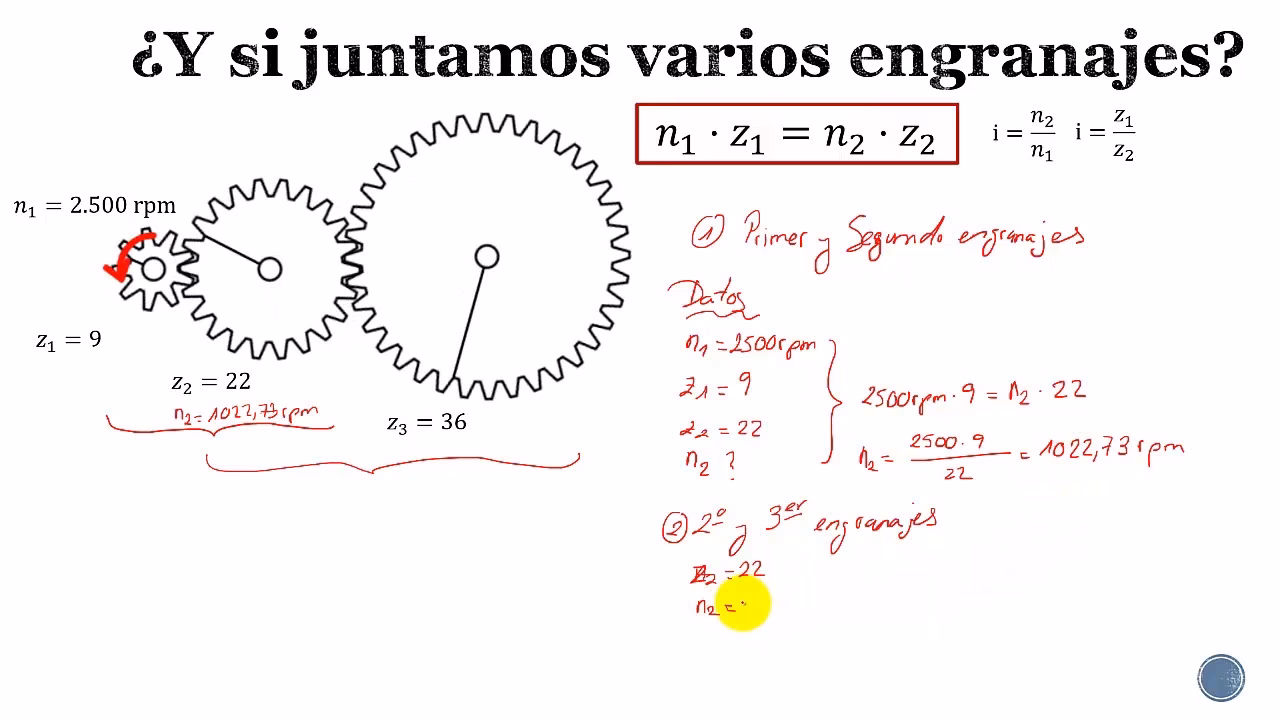

Cálculo de la Relación de Transmisión de un Tren de Engranajes (Más de Dos Ruedas)

Cuando un tren de engranajes tiene más de dos ruedas, es decir, incluye ruedas intermedias, el proceso es similar, pero con una consideración importante:

1. Identifica conductora y conducida: La relación de transmisión general de un tren de engranajes compuesto solo depende de la rueda conductora inicial y la rueda conducida final. Las ruedas intermedias (o "locas") no afectan la relación de transmisión total del tren, solo sirven para cambiar la dirección de giro o para salvar una distancia.
2. Aplica la misma fórmula: Divide el número de dientes de la rueda conducida final por el número de dientes de la rueda conductora inicial.

RT = Z_conducida_final / Z_conductora_inicial

Cálculo de la Relación de Transmisión en Engranajes y Cadena

Este tipo de transmisión se compone de dos ruedas dentadas (piñones) y una cadena de eslabones articulados. A diferencia de los engranajes directos, las ruedas giran en el mismo sentido. Se utilizan comúnmente para transmitir movimiento entre ejes paralelos que se encuentran a cierta distancia.

La relación de transmisión se calcula dividiendo el número de dientes del piñón motor (conductor) entre el número de dientes del piñón arrastrado (conducido):

RT = Z_motor / Z_arrastrado

Tipos Especiales de Engranajes y sus Relaciones

Más allá de los engranajes cilíndricos y cónicos estándar, existen diseños especializados que ofrecen ventajas únicas para situaciones específicas, afectando significativamente la relación de transmisión y el comportamiento del sistema.

Engranajes de Gusano (Tornillo sin fin)

Los engranajes de gusano, o tornillo sin fin, son inigualables cuando se busca una relación de transmisión extremadamente alta en un paquete muy compacto. Consisten en un eje roscado (el gusano) que engrana con los dientes de una rueda dentada. La particularidad es que cada vez que el gusano completa una revolución, la rueda dentada avanza un solo diente.

Esto significa que si la rueda tiene 40 dientes, se obtiene una relación de transmisión de 40:1. Esta característica los hace ideales para aplicaciones donde se requiere una gran reducción de velocidad y un aumento significativo del par en un espacio limitado. Ejemplos comunes incluyen limpiaparabrisas, sintonizadores de guitarra y odómetros mecánicos, donde la robustez y la capacidad de auto-bloqueo (el gusano no puede ser girado por la rueda) son ventajas añadidas.

Engranajes Planetarios

Los sistemas de engranajes planetarios, también conocidos como epicicloidales, ofrecen una solución ingeniosa a problemas de diseño complejos, como la necesidad de que el eje de entrada y el de salida sean coaxiales (en la misma línea). Un sistema planetario típico consta de un engranaje central (el sol), varios engranajes pequeños (los planetas) que giran alrededor del sol y que están montados en un soporte (el portaplanetas), y un anillo exterior (la corona) con dientes internos que engrana con los planetas.

La versatilidad de los engranajes planetarios radica en que se pueden obtener diferentes relaciones de transmisión fijando uno de los componentes (sol, portaplanetas o corona) y utilizando los otros dos como entrada y salida. Por ejemplo, si el sol es la entrada, la corona está fija y el portaplanetas es la salida, se puede lograr una relación específica. Esta configuración es extremadamente robusta debido a que la carga se distribuye entre múltiples engranajes planetarios, lo que los hace ideales para aplicaciones de alta carga y donde la compacidad es clave, como en destornilladores eléctricos y transmisiones automáticas de vehículos.

Tabla Comparativa de Métodos de Cálculo y Tipos de Engranajes

Preguntas Frecuentes sobre la Relación de Transmisión

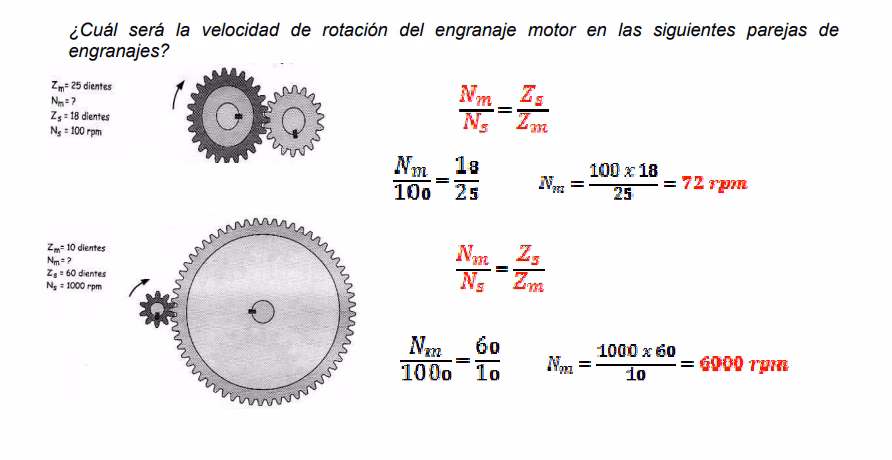

¿Cómo calcular la relación de transmisión?

El cálculo básico de la relación de transmisión es sencillo: se divide el número de dientes del engranaje conducido (o engranaje de salida) entre el número de dientes del engranaje conductor (o engranaje de entrada). Esto se puede representar mediante la fórmula de la relación de transmisión: Relación de Transmisión (RT) = Número de dientes del engranaje conducido (Z_salida) / Número de dientes del engranaje conductor (Z_entrada).

¿Cómo se calcula la relación de transmisión de un tornillo sin fin?

En un engranaje de tornillo sin fin, la relación de transmisión se calcula considerando que cada revolución del tornillo (gusano) hace que la rueda dentada avance un solo diente. Por lo tanto, si la rueda tiene, por ejemplo, 40 dientes, la relación de transmisión será de 40:1. Esto significa que el gusano debe girar 40 veces para que la rueda complete una revolución.

¿Cómo se calcula el porcentaje de relación de transmisión?

El porcentaje de relación de transmisión se refiere generalmente al incremento porcentual entre marchas adyacentes. Para calcularlo, se observa la marcha superior y se expresa como un incremento porcentual sobre la inferior. Por ejemplo, si una marcha mide 80 pulgadas y la siguiente 88 pulgadas, el incremento es de 8 pulgadas. Para el porcentaje, se divide el incremento (8) por la marcha inferior (80) y se multiplica por 100: (8/80) * 100 = 10%. La marcha superior representa el 110% de la inferior, pero el incremento es del 10%.

¿Cuál es la diferencia entre un sistema reductor y uno multiplicador?

Un sistema es reductor si su relación de transmisión (RT) es menor que 1 (RT < 1). En este caso, la velocidad de salida es menor que la de entrada, pero el par de salida es mayor. Por el contrario, un sistema es multiplicador si su relación de transmisión es mayor que 1 (RT > 1). Aquí, la velocidad de salida es mayor que la de entrada, pero el par de salida es menor. La elección depende de si se necesita más velocidad o más fuerza (par) en la salida.

¿Por qué es importante el coeficiente de recubrimiento en los engranajes?

El coeficiente de recubrimiento (ε) es crucial porque asegura que siempre haya al menos un par de dientes en contacto, y preferiblemente más de uno (idealmente ε > 1.2). Esto garantiza una transmisión de carga continua y suave, reduce el ruido y la vibración, y proporciona mayor rigidez y durabilidad a la transmisión, evitando golpes y desgaste prematuro.

Dominar el cálculo de la relación de transmisión es un pilar fundamental en el diseño y la optimización de cualquier sistema mecánico que utilice engranajes. Desde la comprensión de los conceptos básicos hasta la aplicación de fórmulas específicas para diferentes tipos de engranajes, cada detalle contribuye a la eficiencia, exactitud y robustez de la maquinaria. Al aplicar estos conocimientos, se garantiza que los engranajes operen con el máximo rendimiento, minimizando errores y prolongando la vida útil de los componentes. La correcta elección y cálculo de la relación de transmisión no solo es una cuestión técnica, sino una garantía de éxito en cualquier proyecto de ingeniería.
