¿Cómo calcular la presión máxima que un material soporta?

Calcular la presión máxima que un material puede soportar es un desafío fundamental en ingeniería y diseño, crucial para garantizar la seguridad y funcionalidad de cualquier estructura, desde intrincados recipientes a presión hasta una simple barrera de agua de goma para un proyecto escolar. Entender no solo la presión que se aplicará, sino también los límites inherentes del material, es la clave para un diseño exitoso y seguro.

Cuando se diseña una barrera de agua, como la que planeas construir con una lámina de goma, la primera presión que viene a la mente es la Presión Hidrostática. Esta es la presión ejercida por el agua debido a su peso y la profundidad. Sí, la presión hidrostática que has calculado es la presión máxima que se aplicará sobre la pared de goma en su punto más bajo. Sin embargo, la pregunta más importante es: ¿puede la lámina de goma soportar esa presión? Aquí es donde entra en juego el concepto de la presión máxima admisible del material.

A menudo, los términos y cálculos relacionados con la presión máxima admisible provienen de normativas industriales estrictas, como las utilizadas en el diseño de recipientes a presión (por ejemplo, el código ASME). Aunque tu proyecto es a menor escala, los principios subyacentes son universales y aplicables. Vamos a desglosar estos conceptos para que puedas aplicarlos a tu barrera de goma y entender cómo determinar su límite.

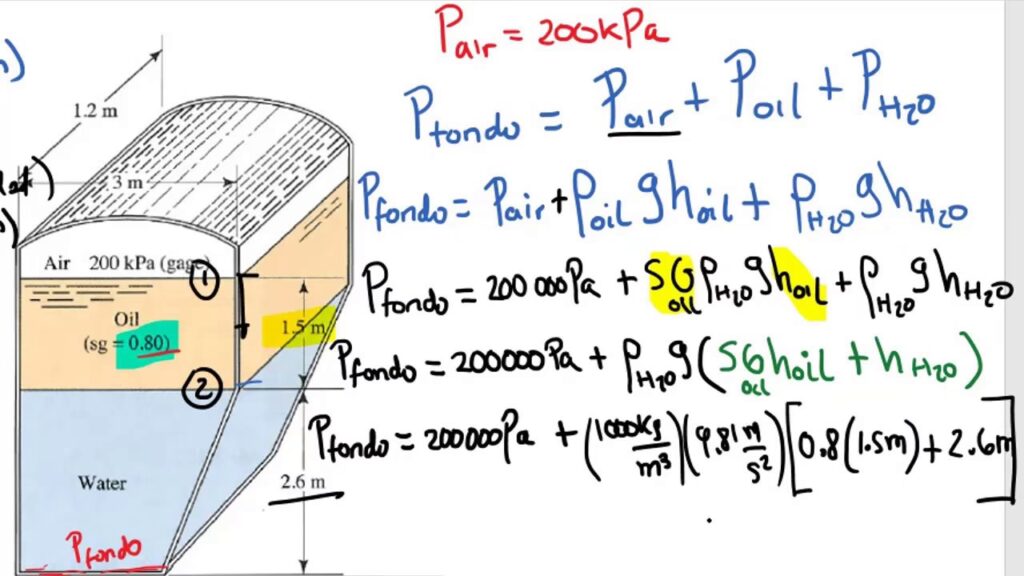

Comprendiendo la Presión Aplicada: La Presión Hidrostática

La Presión Hidrostática es la presión que un fluido ejerce en un punto dado debido a la fuerza de la gravedad. En el caso de tu barrera de agua, esta presión aumenta con la profundidad. La fórmula general es P = ρgh, donde:

• P es la presión hidrostática.
• ρ (rho) es la densidad del fluido (para el agua, aproximadamente 1000 kg/m³).
• g es la aceleración debido a la gravedad (aproximadamente 9.81 m/s²).
• h es la altura o profundidad del fluido desde la superficie libre hasta el punto donde se mide la presión.

Por lo tanto, en tu diagrama, la presión será cero en la superficie del agua y máxima en la base de la lámina de goma, donde la profundidad es mayor. Esta es la fuerza externa que tu lámina de goma debe resistir.

La Capacidad del Material: Presión Máxima Admisible

Ahora, pasemos a cómo un material resiste esa presión. Los términos que mencionaste, como MAWP, MAP, Presión de Diseño y Temperatura de Diseño, son cruciales para entender la capacidad de un material o estructura para soportar presión.

Presión Máxima Admisible de Trabajo (MAWP)

La Presión Máxima Admisible de Trabajo (MAWP) es el valor más crítico para la seguridad. Representa la presión máxima permitida en la parte superior de un recipiente (o, en tu caso, en la parte superior de la lámina de goma si se considera como un elemento estructural) en su posición normal de operación y a una temperatura específica. Se calcula para las condiciones más desfavorables ('caliente y corroído' en el contexto de recipientes a presión, aunque para tu goma sería más bien 'envejecido y fatigado').

La MAWP no es un valor arbitrario; es el resultado de cálculos rigurosos para cada componente esencial de la estructura, considerando su espesor nominal y las propiedades del material. Siempre es el valor más bajo calculado para cualquiera de sus partes. En el caso de tu barrera de goma, la MAWP estaría limitada por la parte más débil de la lámina o de su sistema de anclaje.

Presión Máxima Admisible (MAP)

El término Presión Máxima Admisible (MAP), aunque ya no es tan utilizado en los códigos modernos como el MAWP, se refiere a la presión máxima permitida basada en la parte más débil de la estructura en condiciones 'nuevas' y 'frías', sin considerar otras cargas. Para tu lámina de goma, esto podría ser su resistencia inherente cuando es nueva y no ha sido expuesta a condiciones extremas. Es un valor teórico que sirve como punto de partida, pero el MAWP es el que verdaderamente rige la seguridad.

Presión de Diseño

La Presión de Diseño es la presión utilizada para dimensionar un componente de la estructura para las condiciones más severas de presión y temperatura que se esperan durante la operación normal. A menudo, se establece con un margen por encima de la presión de operación esperada para dar un colchón de seguridad. Para tu barrera de agua, si esperas una presión hidrostática máxima de X, podrías diseñar la goma para X + un margen, que sería tu presión de diseño.

Temperatura de Diseño y Temperatura de Operación

La Temperatura de Diseño es la temperatura que corresponde a la presión de diseño. Para la goma, las propiedades del material (como su elasticidad y resistencia) pueden variar significativamente con la temperatura. Una goma puede ser muy flexible a temperatura ambiente, pero volverse quebradiza a bajas temperaturas o más blanda y menos resistente a altas temperaturas. La Temperatura de Operación es la temperatura real a la que el material funcionará normalmente. Es vital considerar cómo estas temperaturas afectan la resistencia de tu lámina de goma.

Presión de Operación

La Presión de Operación es la presión real a la que la estructura funciona normalmente. Debe ser siempre inferior a la MAWP y a la presión de diseño. Para tu barrera, sería la presión hidrostática que el agua ejerce en condiciones normales de uso.

Factores Clave que Afectan la Resistencia de la Lámina de Goma

Para determinar la presión máxima que tu lámina de goma puede manejar, debes considerar varios factores intrínsecos al material y a la configuración de tu barrera:

• Propiedades del Material de la Goma: No todas las gomas son iguales. Las propiedades cruciales incluyen:
  • Resistencia a la Tracción (Ultimate Tensile Strength): Es la tensión máxima que el material puede soportar antes de romperse. Para una lámina de goma, que se estirará bajo presión, este es un valor crítico.
  • Módulo de Young (Módulo de Elasticidad): Indica la rigidez de la goma, es decir, cuánto se estirará o deformará bajo una carga dada. Una goma con un módulo de Young más alto se deformará menos bajo la misma presión.
  • Elongación a la Rotura: El porcentaje de estiramiento que la goma puede soportar antes de romperse.
  • Dureza (Shore Durometer): Una medida de la resistencia a la indentación del material, que indirectamente se relaciona con su rigidez.
• Espesor de la Lámina de Goma: Un mayor espesor generalmente significa una mayor resistencia a la presión. Una lámina más gruesa puede distribuir mejor la tensión y resistir la deformación.
• Geometría y Dimensiones de la Barrera: El área de la lámina de goma expuesta a la presión y la forma en que está soportada son fundamentales. Una lámina más ancha o con una mayor distancia entre sus puntos de soporte (vanos) será más propensa a abultarse y fallar que una más pequeña o con soportes más cercanos.
• Sistema de Anclaje y Soporte: La lámina de goma por sí sola es muy flexible. Su capacidad para soportar presión dependerá en gran medida de cómo esté anclada o sujeta a una estructura rígida (el marco amarillo en tu diagrama). Si el marco no es lo suficientemente fuerte o los puntos de anclaje fallan, la goma no podrá resistir la presión, incluso si el material de la goma es inherentemente fuerte.
• Temperatura: Como se mencionó, la temperatura afecta las propiedades de la goma. Una goma que es resistente a 20°C podría volverse blanda y ceder a 50°C, o volverse frágil a 0°C.
• Factor de Seguridad: Siempre se aplica un Factor de Seguridad al diseñar estructuras. Esto implica diseñar para una carga mayor de la esperada o permitir una resistencia menor de la nominal del material. Es una medida para compensar incertidumbres en los cálculos, variaciones en los materiales y posibles condiciones inesperadas. Por ejemplo, si calculas que tu goma soporta 100 kPa, podrías aplicar un factor de seguridad de 2, lo que significa que solo la cargarías a 50 kPa en operación.

Cálculo de la Resistencia para una Lámina de Goma (Enfoque Simplificado)

Para una lámina de goma que actúa como una membrana flexible, el cálculo exacto de la presión máxima antes de la falla por ruptura o deformación excesiva puede ser complejo, involucrando teoría de membranas o elementos finitos. Sin embargo, podemos entender los principios generales.

La presión aplicada genera una tensión (fuerza por unidad de área) en la lámina de goma. Esta tensión intentará estirar y, eventualmente, romper la goma. La lámina fallará cuando la tensión inducida exceda su Resistencia a la Tracción o cuando la deformación (estiramiento) exceda su Elongación a la Rotura.

Para una lámina plana, la presión aplicada P induce una tensión (σ) en el material. La relación entre presión, espesor (t), y el radio de curvatura (R) que se forma cuando la lámina se abulta puede ser aproximada por fórmulas como la de recipientes a presión delgados (aunque la goma es elástica y no rígida, el concepto de tensión inducida es similar): σ = PR/2t (para una forma esférica) o σ = PR/t (para una forma cilíndrica). Sin embargo, estas fórmulas son para materiales que mantienen una forma definida y no se deforman tanto como la goma.

Para una lámina de goma, la clave es que la presión hidrostática empujará la goma hacia afuera, creando una forma curva. La tensión máxima se concentrará en los puntos donde la goma está anclada al marco. La capacidad de la goma para resistir dependerá de:

1. La resistencia a la tracción del material de la goma.
2. El espesor de la lámina.
3. La distancia entre los puntos de anclaje (el 'vano' de la barrera). Cuanto mayor sea el vano, más se abultará la goma y mayores serán las tensiones para una misma presión.
4. La fuerza de los anclajes y cómo distribuyen la carga.

En un proyecto escolar, a menudo es más práctico realizar pruebas empíricas. Esto implica aplicar gradualmente presión a la barrera y observar cuándo la goma comienza a deformarse excesivamente (más allá de un límite aceptable, por ejemplo, el punto donde el agua podría desbordarse o la goma parece estar a punto de fallar) o cuándo falla completamente. Esto te dará un valor práctico de la presión máxima que tu diseño específico puede manejar.

Consideraciones Prácticas para tu Barrera de Goma:

• Selección de la Goma: Busca gomas con buena resistencia a la tracción y elongación a la rotura. Las gomas de neopreno o EPDM suelen ser buenas opciones para aplicaciones de agua.
• Diseño del Soporte: El marco (parte amarilla) es fundamental. Debe ser rígido y fuerte. Considera reforzarlo si es necesario.
• Método de Anclaje: ¿Cómo fijarás la goma al marco? Pegamento, abrazaderas, tornillos, etc. Los puntos de anclaje son a menudo los puntos más débiles. Asegúrate de que puedan soportar la fuerza de la goma estirándose contra ellos.
• Reducir el Vano: Si la lámina de goma es muy grande, considera añadir soportes intermedios verticales u horizontales para reducir el área expuesta sin soporte, lo que disminuirá las tensiones en la goma.
• Pruebas de Carga: Si es posible, llena la barrera gradualmente con agua y observa su comportamiento. Mide la profundidad del agua cuando la deformación sea excesiva o cuando se produzca una falla. Esto te dará una idea muy clara de la capacidad real.

Comparación de Conceptos de Presión

Preguntas Frecuentes (FAQ)

¿Es la presión hidrostática la presión máxima aplicada en la pared de goma?

Sí, la presión hidrostática calculada para la profundidad máxima del agua es la presión máxima que el agua aplicará directamente sobre la lámina de goma. Tu objetivo es asegurar que la lámina de goma, junto con su sistema de soporte, pueda soportar esta presión sin fallar ni deformarse excesivamente.

¿Cómo puedo aumentar la resistencia de mi barrera de goma?

Puedes aumentar la resistencia de tu barrera de goma de varias maneras:

• Aumentar el espesor de la lámina de goma: Una goma más gruesa es más resistente.
• Elegir una goma con mejores propiedades mecánicas: Una goma con mayor resistencia a la tracción y un módulo de Young adecuado (no excesivamente elástico si quieres poca deformación).
• Reducir la distancia entre los soportes (vano): Si el marco tiene soportes más cercanos, la goma se abultará menos y las tensiones serán menores.
• Mejorar el sistema de anclaje: Asegúrate de que los puntos donde la goma se une al marco sean extremadamente fuertes y distribuyan la carga de manera uniforme para evitar concentraciones de tensión.
• Reforzar el marco de soporte: Un marco más rígido y fuerte evitará que se deforme y permitirá que la goma trabaje de manera más eficiente.

¿Qué tan importante es la temperatura en el cálculo de la presión máxima?

La temperatura es muy importante, especialmente para materiales como la goma. Las propiedades mecánicas de la goma, como su elasticidad, resistencia a la tracción y dureza, pueden cambiar significativamente con la temperatura. A temperaturas muy bajas, la goma puede volverse quebradiza y propensa a agrietarse. A temperaturas muy altas, puede volverse más blanda y menos resistente. Siempre debes considerar la temperatura de operación esperada para asegurar que la goma mantenga sus propiedades de resistencia.

¿Necesito aplicar un factor de seguridad?

Absolutamente. Aplicar un Factor de Seguridad es una práctica estándar y altamente recomendable en cualquier diseño de ingeniería, incluso para un proyecto escolar. Un factor de seguridad compensa las incertidumbres en las propiedades del material, las variaciones en la fabricación, las imperfecciones en el diseño, las cargas inesperadas y el envejecimiento del material. Te da un margen de error y asegura que la estructura no fallará incluso si las condiciones son un poco más severas de lo esperado o si el material no es tan perfecto como se asume en los cálculos teóricos. Generalmente, se multiplica la carga esperada por el factor de seguridad para obtener la carga de diseño, o se divide la resistencia del material por el factor de seguridad para obtener la resistencia admisible.

¿Dónde puedo encontrar los datos de resistencia de mi lámina de goma?

Los datos de resistencia (como resistencia a la tracción, módulo de Young, elongación a la rotura) para una lámina de goma específica se encuentran típicamente en la hoja de datos técnicos (datasheet) proporcionada por el fabricante del material. Si no tienes acceso a esta información, puedes buscar datos genéricos para el tipo de goma que estás utilizando (por ejemplo, neopreno, caucho natural, EPDM). Sin embargo, para un diseño crítico, siempre es mejor obtener los datos específicos del material que vas a usar.

Conclusión

Determinar la presión máxima que tu barrera de goma puede soportar implica un equilibrio entre la presión que el agua ejerce (presión hidrostática) y la capacidad inherente de la lámina de goma y su sistema de soporte para resistirla. Si bien los cálculos exactos para membranas flexibles pueden ser complejos, comprender los conceptos de Presión de Diseño, MAWP y la importancia de factores como el espesor, la geometría y el Factor de Seguridad te permitirá diseñar una barrera robusta y segura. Para tu proyecto escolar, una combinación de comprensión teórica de estos principios y pruebas empíricas cuidadosas será el enfoque más efectivo para validar tu diseño y asegurar que tu barrera de agua cumpla su propósito sin incidentes.
