Dominando la Presión: Cómo Calcular en Pascal

La presión es un concepto fundamental en la física y la ingeniería, especialmente cuando hablamos de sistemas que transfieren potencia a través de fluidos. Desde los frenos de tu coche hasta la maquinaria pesada en la industria, la comprensión de cómo se calcula y se transmite la presión es crucial. En este artículo, nos adentraremos en el fascinante mundo de la presión, utilizando la unidad de medida estándar, el Pascal (Pa), y exploraremos el Principio de Pascal, una piedra angular en el diseño y funcionamiento de los sistemas hidráulicos.

Los sistemas hidráulicos son verdaderas maravillas de la ingeniería, capaces de generar y transmitir una inmensa potencia. Su funcionamiento se basa en un principio simple pero poderoso: el envío de un fluido hidráulico desde un recipiente cerrado a otro, mediante un desplazamiento controlado. La clave de esta transferencia de potencia reside en la presión, que actúa como el motor invisible detrás de cada movimiento. Aprenderemos no solo a calcularla, sino también a entender cómo se comporta en los fluidos estáticos y cómo se utiliza para multiplicar fuerzas, transformando una pequeña acción en una gran capacidad de trabajo.

¿Qué es la Presión y Cómo se Mide en Pascal?

En su forma más básica, la presión (P) se define como la cantidad de fuerza (F) aplicada por unidad de área (A). Es decir, qué tan concentrada está una fuerza en una superficie determinada. Imagina que empujas un objeto con la mano: si empujas con la palma abierta, la fuerza se distribuye en una gran área, y la presión es menor. Si empujas con un dedo, la misma fuerza se concentra en un área mucho más pequeña, y la presión es significativamente mayor. Esta relación se expresa mediante la siguiente fórmula fundamental:

P = F / A

Donde:

• P es la Presión.
• F es la Fuerza aplicada.
• A es el Área sobre la que se aplica la fuerza.

La unidad de medida estándar en el Sistema Internacional (SI) para la presión es el Pascal (Pa). Un Pascal se define como un Newton (N) de fuerza ejercido sobre un metro cuadrado (m²) de área. Es decir, 1 Pa = 1 N/m². Es importante destacar esta relación, ya que a veces se encuentran otras unidades como kg/cm², que si bien son válidas en ciertos contextos, el Pascal es la unidad preferida para cálculos científicos y de ingeniería por su consistencia con el SI.

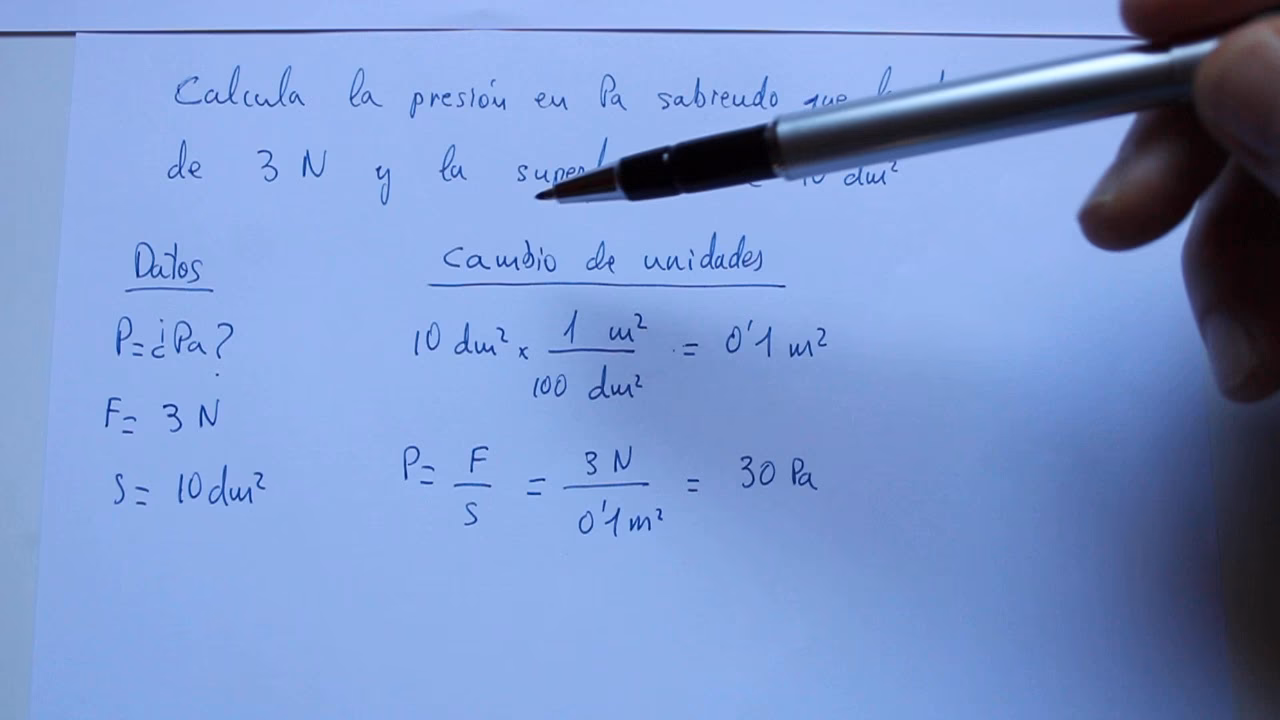

Para calcular la presión en Pascal, simplemente necesitas conocer la fuerza aplicada en Newtons y el área sobre la que actúa esa fuerza en metros cuadrados. Por ejemplo, si aplicas una fuerza de 100 Newtons sobre una superficie de 0.5 metros cuadrados, la presión sería P = 100 N / 0.5 m² = 200 Pa.

El Principio de Pascal: La Base de la Hidráulica

El Principio de Pascal, formulado por el científico francés Blaise Pascal, es la columna vertebral de la hidráulica. Este principio establece cómo se transmite la presión dentro de un fluido confinado y en reposo. Sus características clave son las siguientes:

1. La presión actúa en un plano en ángulo recto: Esto significa que la fuerza ejercida por la presión sobre cualquier superficie dentro del fluido o sobre las paredes del recipiente siempre es perpendicular a esa superficie.
2. La presión se transmite igual en todas direcciones: Si aplicas presión en un punto de un fluido estático y confinado, esa presión se propaga uniformemente en todas las direcciones a través del líquido. No hay puntos donde la presión sea mayor o menor debido a la transmisión.
3. La presión aplicada en un punto se transmite con el mismo valor en todo el líquido: Esto es crucial. Si aumentas la presión en un punto del fluido, ese aumento se sentirá con la misma magnitud en cada otro punto del fluido y en las paredes del recipiente. No hay pérdida de presión durante la transmisión.

Estas propiedades son lo que hacen posible los sistemas hidráulicos. Permiten que una fuerza aplicada en un área pequeña se transforme en una fuerza mucho mayor en un área grande, sin perder la presión de transmisión.

El Multiplicador de Fuerza Basado en el Principio de Pascal

Una de las aplicaciones más impresionantes del Principio de Pascal es el multiplicador de fuerza, o prensa hidráulica. Este dispositivo, que se muestra conceptualmente en la Fig. 1.5, consiste en un recipiente cerrado con dos pistones móviles de diferentes áreas en sus extremos. La magia ocurre porque, según el Principio de Pascal, la presión es la misma en todo el recipiente.

Si aplicamos una fuerza F1 sobre un pistón de área A1, generamos una presión P = F1/A1. Dado que esta presión se transmite de manera uniforme a través del fluido, la misma presión P actuará sobre el segundo pistón de área A2. Por lo tanto, la fuerza F2 generada en el segundo pistón será F2 = P * A2. Sustituyendo P por F1/A1, obtenemos la fórmula clave del multiplicador de fuerza:

F2 = F1 * (A2 / A1)

Aquí, los subíndices 1 y 2 se refieren a las áreas de los pistones. Si A2 es significativamente mayor que A1, la fuerza F2 será muchas veces mayor que la fuerza F1 aplicada inicialmente. Esta es la razón por la que una pequeña fuerza ejercida en un pedal de freno puede detener un vehículo pesado, o una persona puede levantar un coche con una gata hidráulica.

Es importante notar que, aunque la fuerza se multiplica, la energía se conserva. La distancia recorrida por el pistón es inversamente proporcional a la relación de las áreas (A1/A2). Esto significa que el pistón con la sección transversal mayor (donde se multiplica la fuerza) recorrerá una distancia menor. El producto de la velocidad por el área transversal es el caudal, que es una medida del volumen de fluido que se mueve por unidad de tiempo, y este caudal debe ser constante a través del sistema.

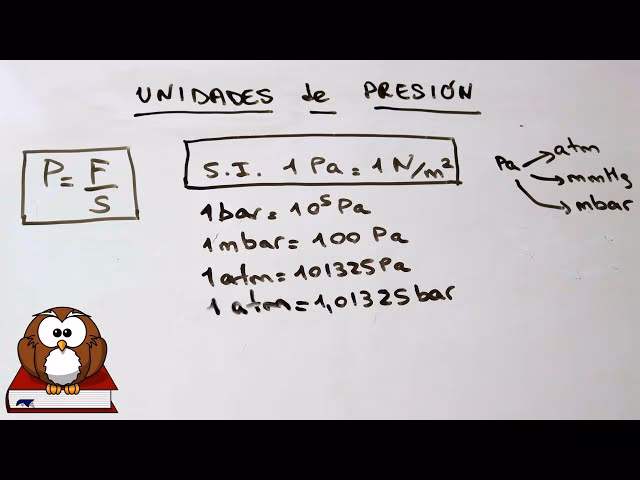

Unidades de Presión y sus Conversiones

Aunque el Pascal es la unidad SI, en la práctica se utilizan muchas otras unidades de presión, especialmente en diferentes industrias y regiones. Es vital conocerlas y saber cómo convertirlas para una comprensión completa.

Como se puede observar en la tabla, el kilogramo fuerza por centímetro cuadrado (kgf/cm²) es una unidad que a veces se asocia erróneamente con el Pascal en contextos informales, pero es importante recordar que el Pascal (Pa) es estrictamente N/m², mientras que kgf/cm² se refiere a una fuerza gravitacional por unidad de área. La conversión entre ellas es crucial para la precisión.

Caudales y Velocidades en Sistemas Hidráulicos

Mientras que la presión y la fuerza son fundamentales, el movimiento del fluido también es esencial para la transferencia de potencia. El caudal (Q) se define como el volumen de fluido que pasa por un punto en un tiempo determinado. Se expresa comúnmente en metros cúbicos por segundo (m³/s) o litros por minuto (L/min).

El caudal está directamente relacionado con la velocidad del fluido (v) y el área de la sección transversal (A) del conducto o pistón a través del cual fluye:

Q = A * v

En un sistema hidráulico, si el caudal es constante, la velocidad del fluido será mayor en las secciones más estrechas y menor en las secciones más anchas. Esto es lo que explica por qué en el multiplicador de fuerza, el pistón con mayor área (A2) recorre una distancia menor en el mismo tiempo que el pistón con menor área (A1) si se mantiene el mismo caudal. La relación es inversa: si A2 es 10 veces A1, la velocidad en A2 será 1/10 de la velocidad en A1, garantizando que el caudal (y la energía) se mantenga.

Preguntas Frecuentes sobre la Presión y el Principio de Pascal

¿Cómo se calcula la presión en Pascal?

La presión en Pascal (Pa) se calcula dividiendo la fuerza aplicada en Newtons (N) entre el área sobre la cual actúa esa fuerza en metros cuadrados (m²). La fórmula es P = F / A. Por ejemplo, si una fuerza de 500 N se aplica sobre un área de 0.25 m², la presión será 500 N / 0.25 m² = 2000 Pa.

¿Qué es el Principio de Pascal y cuál es su importancia?

El Principio de Pascal establece que un cambio de presión en cualquier punto de un fluido incompresible y confinado se transmite sin pérdida a cada porción del fluido y a las paredes del recipiente. Su importancia radica en que permite la creación de sistemas hidráulicos capaces de multiplicar fuerzas, como prensas hidráulicas, frenos automotrices y gatos hidráulicos, al permitir que una pequeña fuerza de entrada genere una gran fuerza de salida.

¿Cómo funciona un multiplicador de fuerza hidráulico?

Un multiplicador de fuerza hidráulico, o prensa hidráulica, utiliza el Principio de Pascal. Consiste en dos pistones de diferentes áreas conectados por un fluido. Al aplicar una fuerza sobre el pistón más pequeño, se genera una presión. Esta presión se transmite uniformemente a través del fluido hasta el pistón más grande. Dado que la presión es la misma en ambos, pero el área del segundo pistón es mayor, la fuerza resultante sobre el segundo pistón se multiplica proporcionalmente a la relación de las áreas. La fórmula es F2 = F1 * (A2 / A1).

¿Cuál es la diferencia entre fuerza y presión?

La fuerza es una magnitud vectorial que causa el movimiento o la deformación de un cuerpo, medida en Newtons (N). La presión, en cambio, es la distribución de esa fuerza sobre una superficie, medida en Pascals (Pa), que es Newtons por metro cuadrado (N/m²). Es decir, la presión nos dice cuán concentrada está una fuerza en un área específica. Una misma fuerza puede generar presiones muy diferentes dependiendo del área de aplicación.

¿Se utiliza el Principio de Pascal en la vida real?

Sí, el Principio de Pascal es fundamental para el funcionamiento de numerosos dispositivos y sistemas cotidianos e industriales. Ejemplos incluyen los sistemas de frenos hidráulicos en vehículos, los gatos hidráulicos para levantar coches, las prensas hidráulicas utilizadas en la manufactura, los elevadores de vehículos en talleres mecánicos, las sillas de dentista, y muchos sistemas de maquinaria pesada como excavadoras y grúas.

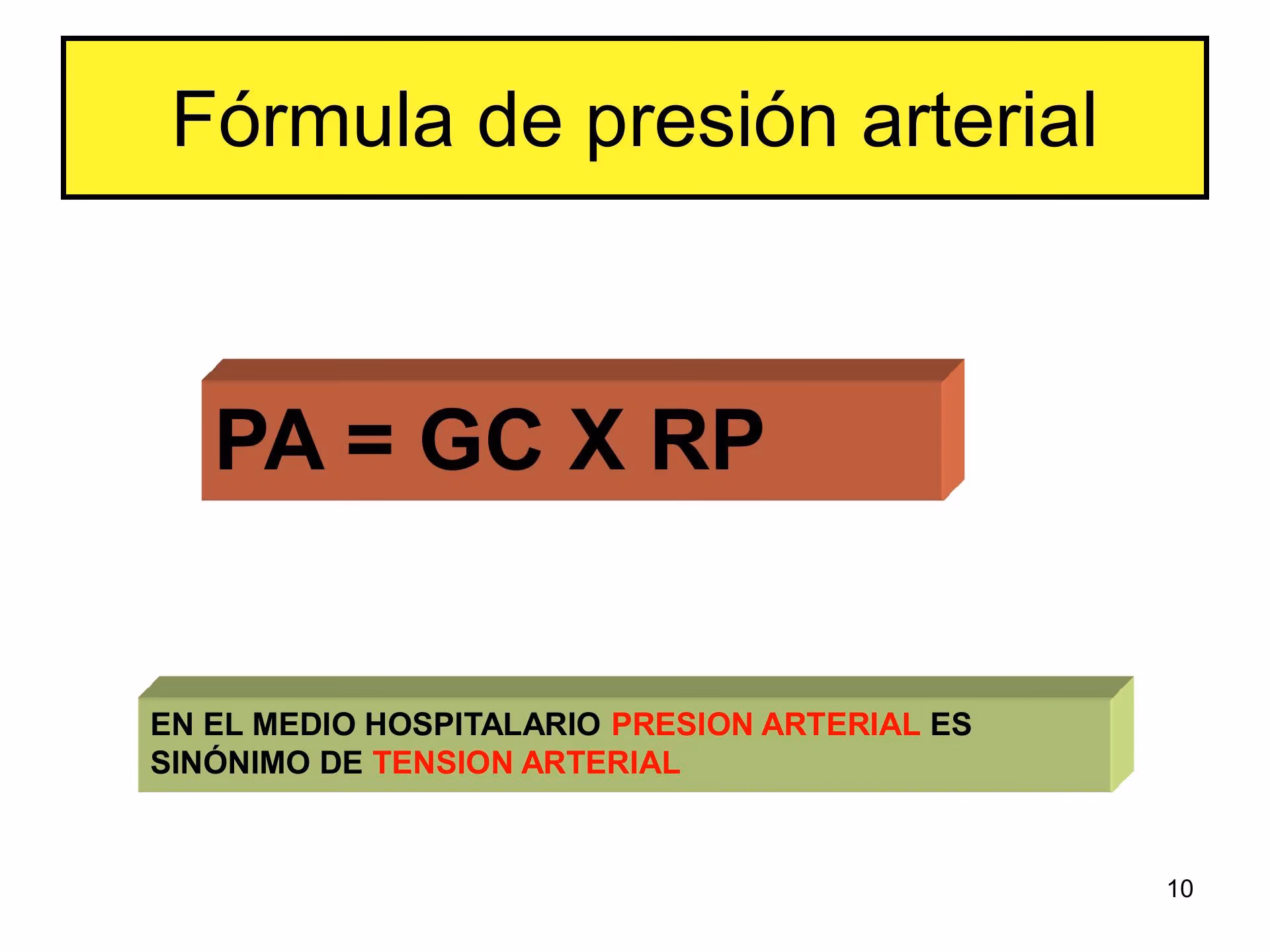

¿Cómo se calcula la tensión arterial con la fórmula (TAS-TAD/3)+ TAD?

Aunque no está directamente relacionado con el cálculo de presión en Pascal en sistemas hidráulicos, la fórmula (TAS-TAD/3)+ TAD se utiliza en medicina para estimar la Tensión Arterial Media (TAM). TAS se refiere a la Tensión Arterial Sistólica (la presión más alta cuando el corazón late) y TAD a la Tensión Arterial Diastólica (la presión más baja cuando el corazón está en reposo entre latidos). Esta fórmula es una aproximación clínica y no se rige por los mismos principios mecánicos de fuerza y área que la presión en sistemas hidráulicos, sino que es un indicador hemodinámico del cuerpo humano.

Conclusión

Comprender cómo calcular la presión en Pascal y el funcionamiento del Principio de Pascal no solo es esencial para estudiantes de física e ingeniería, sino también para cualquiera interesado en el funcionamiento de la tecnología que nos rodea. Desde una simple jeringa hasta los complejos sistemas hidráulicos que mueven toneladas de peso, la presión es el lenguaje universal de la potencia fluida. La capacidad de transformar una pequeña fuerza en una enorme, manteniendo la presión constante, es una demostración elegante de cómo la física básica puede aplicarse para lograr hazañas extraordinarias en el mundo real. Dominar estos conceptos te permitirá no solo entender, sino también apreciar la ingeniosa simplicidad detrás de la fuerza y el movimiento en los sistemas hidráulicos.
