¿Cómo Elegir la Polea Perfecta para tu Proyecto?

Las poleas son mucho más que simples ruedas; son componentes ingeniosos y fundamentales en una vasta gama de sistemas mecánicos, desde los más sencillos hasta los industriales más complejos. Su función principal es la de transmitir potencia y movimiento, cambiar la dirección de una fuerza o multiplicar la ventaja mecánica. Sin una polea adecuada, la eficiencia de cualquier sistema que dependa de la transmisión por correa o cable se vería comprometida. Pero, ¿cómo saber cuál es la polea que realmente necesitas entre la infinidad de opciones disponibles? La elección correcta no solo asegura el rendimiento óptimo de tu maquinaria, sino que también prolonga la vida útil de tus equipos y evita costosos fallos.

En el corazón de cada sistema que emplea poleas y bandas, reside una cuidadosa selección basada en las características específicas de la aplicación. Esta guía exhaustiva te llevará de la mano a través de los aspectos cruciales que debes considerar, desde los materiales y tipos de banda compatibles hasta los cálculos precisos necesarios para asegurar una perfecta armonía entre todos los componentes. Prepárate para desvelar los secretos que te permitirán seleccionar la polea ideal, garantizando una transmisión de potencia suave, eficiente y duradera.

Entendiendo los Fundamentos de las Poleas: Materiales y Aplicaciones

La primera clave para elegir la polea correcta radica en comprender las propiedades de sus materiales. Las poleas no son todas iguales; se fabrican con diversos materiales, cada uno con características específicas que las hacen adecuadas para distintas aplicaciones. Los dos tipos más comunes y versátiles que encontrarás en el mercado son las poleas de aluminio y las de hierro colado, cada una con un propósito bien definido.

Poleas de Aluminio: Ligeras y Versátiles

Las poleas de aluminio son una elección popular por varias razones. Su principal ventaja es su ligereza, lo que reduce la inercia del sistema y puede contribuir a un menor consumo de energía en ciertas aplicaciones. Son excelentes para entornos donde la velocidad es un factor importante y donde se busca minimizar el peso total del conjunto. Estas poleas son ideales para:

• Aplicaciones de baja a media carga.
• Sistemas que requieren arranques y paradas frecuentes.
• Motores eléctricos de menor potencia.
• Molinos y equipos ligeros donde la reducción de peso es una ventaja.
• Aplicaciones donde se busca una buena disipación del calor.

A menudo, las poleas de aluminio son más comunes en configuraciones para bandas tipo A y B, que son bandas de sección más pequeña, adecuadas para transmisiones de menor potencia.

Poleas de Hierro Colado: Robustez para Cargas Pesadas

Por otro lado, las poleas de hierro colado son sinónimo de robustez y durabilidad. Su mayor densidad y resistencia las hacen la opción predilecta para las aplicaciones más exigentes. Son capaces de soportar cargas pesadas y operar en condiciones donde las vibraciones y los impactos son comunes, ofreciendo una estabilidad superior.

• Transmisiones de carga pesada, con o sin buje.
• Maquinaria industrial de gran envergadura.
• Sistemas que requieren alta resistencia a la fatiga y al desgaste.
• Ambientes con altas temperaturas o exposición a elementos abrasivos.
• Aplicaciones donde la rigidez y la estabilidad son primordiales.

Las poleas de hierro colado son especialmente adecuadas para bandas de mayor tamaño, como las de tipo E, que están diseñadas para transmitir potencias considerablemente mayores.

Compatibilidad con Tipos de Banda: La Importancia de la Sincronización

Una polea no funciona sola; siempre forma parte de un sistema que incluye una o varias bandas. La compatibilidad entre la polea y la banda es absolutamente crítica para el rendimiento del sistema. Existen diversos tipos de bandas en V, cada una con una sección transversal específica diseñada para diferentes niveles de potencia y entornos operativos. Los tipos más comunes incluyen 3L, A, B, C, D y E.

• Bandas 3L: Pequeñas y ligeras, usadas en aplicaciones de baja potencia.
• Bandas Tipo A: Comunes en aplicaciones domésticas e industriales ligeras.
• Bandas Tipo B: Más robustas que las tipo A, para aplicaciones de potencia media.
• Bandas Tipo C: Para cargas más pesadas que las tipo B.
• Bandas Tipo D: Usadas en transmisiones de alta potencia y cargas severas.
• Bandas Tipo E: Las más grandes y robustas, para las aplicaciones industriales más exigentes.

Como mencionamos, las poleas de aluminio suelen ser compatibles con bandas de tipo A y B debido a las cargas que estas manejan. Si tu aplicación requiere una banda de tipo E, la elección lógica será una polea de hierro colado, diseñada para soportar la tensión y la potencia que estas bandas transmiten. Es fundamental que la ranura de la polea coincida perfectamente con la forma y el tamaño de la banda para evitar el deslizamiento, el desgaste prematuro y la pérdida de eficiencia.

Cómo Identificar la Polea Correcta: Un Proceso Sencillo y Preciso

Identificar la polea adecuada no tiene por qué ser complicado. Con unas pocas mediciones clave, puedes determinar exactamente qué polea necesitas. Este proceso es vital para asegurar que la polea encaje perfectamente en tu sistema y funcione de manera óptima.

1. Mide el Diámetro Exterior (DE) de la Polea:

   Utiliza una cinta métrica o un calibrador para medir el diámetro total de la polea, de borde a borde, en pulgadas. Este es el diámetro más evidente y el punto de partida para cualquier identificación.

2. Identifica el Tipo de Banda:

   Observa la banda que utilizarás (o la que ya está en uso). Cada banda tiene una designación (3L, A, B, C, D, E) impresa en ella o se puede identificar por su sección transversal. Asegúrate de que la ranura de la polea sea del mismo tipo que tu banda.

3. Determina el Número de Bandas:

   Cuenta cuántas ranuras tiene la polea. Algunas poleas están diseñadas para una sola banda, mientras que otras pueden acomodar dos, tres o más bandas para transmitir mayor potencia.

4. Mide el Diámetro del Barreno o Centro Interior:

   Este es quizás el paso más crítico. El diámetro del barreno es el orificio central de la polea, donde se montará en el eje del motor o de la máquina. Mide este diámetro con precisión, ya sea en fracciones de pulgada (por ejemplo, 5/8″, 3/4″) o en milímetros. Un barreno que no encaja perfectamente causará vibraciones, desgaste y posiblemente fallos catastróficos.



Ejemplo Práctico:

Imagina que tienes una aplicación donde necesitas reemplazar una polea. Al medirla, determinas que tiene un diámetro de 6 pulgadas, está diseñada para dos bandas tipo B y el orificio central (barreno) mide 5/8 de pulgada. Con esta información (6″ DE, 2 ranuras para banda tipo B, 5/8″ de barreno), puedes solicitar o buscar la polea exacta que necesitas.

Cálculo de Medidas de Poleas: Asegurando el Rendimiento Ideal

Más allá de la identificación física, en muchas aplicaciones es necesario calcular las dimensiones de las poleas para lograr una relación de velocidad o un par específicos. Existen dos escenarios principales de cálculo: uno más general para sistemas de cable o transmisiones lineales, y otro específico para sistemas de motor con bandas en V.

Cálculo Básico para Sistemas de Cable o Transmisión Lineal

Aunque el texto original menciona este cálculo, parece más aplicable a situaciones donde se controla la velocidad de un cable o un objeto que se mueve sobre la polea, en lugar de una transmisión de potencia entre ejes con bandas en V. La fórmula proporcionada es:

Diámetro de la polea = (Diámetro del cable x Velocidad requerida) / Velocidad de la polea

Por ejemplo, si tienes un cable de 16 mm y necesitas que el cable se mueva a 2 m/s, mientras que la polea gira a una velocidad que resulta en una velocidad periférica de 1 m/s, el diámetro de la polea sería (16 mm * 2 m/s) / 1 m/s = 32 mm. Este tipo de cálculo es útil para diseñar sistemas de elevación o transporte donde la velocidad lineal del elemento es crucial.

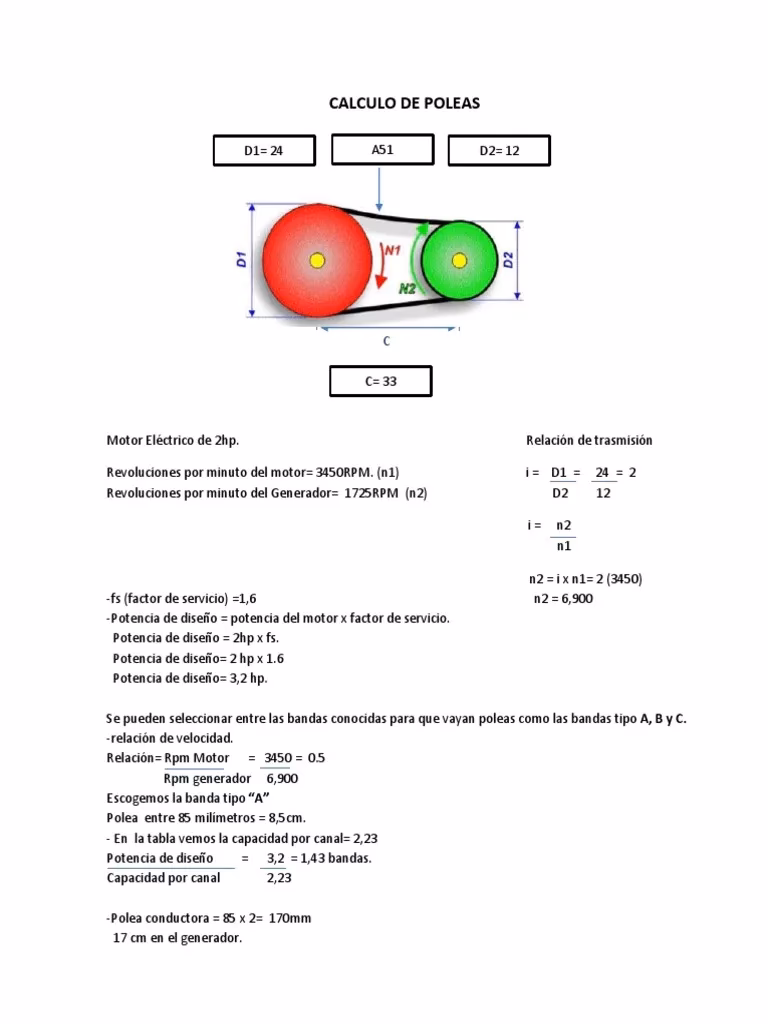

Cálculo de Poleas para Sistemas de Motor (Bandas en V)

Para la mayoría de las aplicaciones industriales y comerciales que involucran motores eléctricos, el objetivo principal es lograr una relación de velocidad específica entre el motor (polea motora o impulsora) y el equipo que se acciona (polea conducida o impulsada). La fórmula fundamental que rige esta relación es:

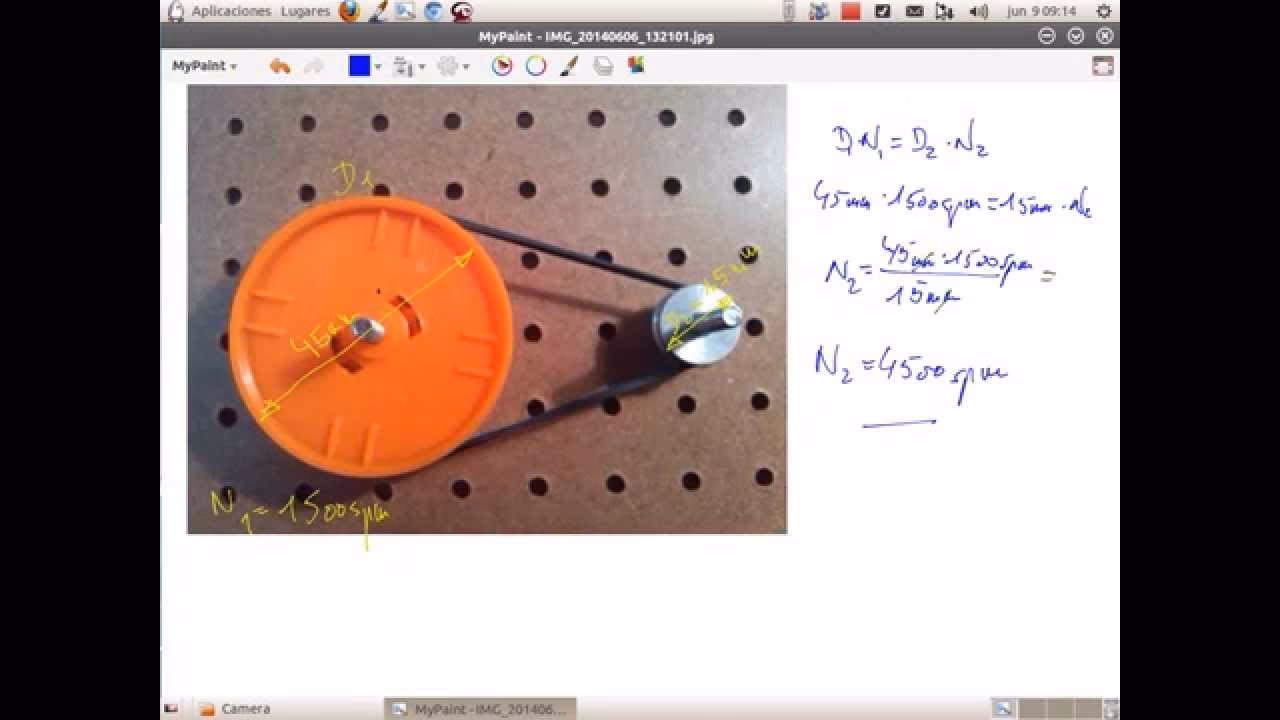

(Diámetro de la Polea Motora x RPM del Motor) = (Diámetro de la Polea Conducida x RPM Requeridas del Equipo)

O, si lo que buscas es el diámetro de una polea:

Diámetro de la Polea Conducida = (Diámetro de la Polea Motora x RPM del Motor) / RPM Requeridas del Equipo

Y viceversa para la polea motora.

Factores Clave que Influyen en la Selección del Tamaño para Motores:

1. Relación de Velocidad (Speed Ratio): Es la proporción entre la velocidad del motor y la velocidad deseada del equipo accionado. Si el motor gira a 1750 RPM y necesitas que el equipo accionado gire a 875 RPM, la relación es 2:1. Esto significa que la polea conducida debe tener el doble de diámetro que la polea motora para reducir la velocidad a la mitad.
2. RPM del motor: Conocer la velocidad de rotación del motor (revoluciones por minuto) es fundamental. Un motor con RPM más altas puede requerir poleas más pequeñas para transmitir la potencia de manera efectiva y lograr la velocidad deseada en el equipo accionado.
3. Requerimientos de Carga: La cantidad de trabajo que el motor debe realizar influye en el tamaño de la polea. Cargas pesadas a menudo requieren poleas de mayor diámetro en el lado conducido para aumentar el torque transmitido, aunque esto puede implicar una reducción en la velocidad de salida.
4. Tipo y Ancho de la Banda: Como se mencionó, el tipo de banda (A, B, C, etc.) y su ancho deben ser compatibles con las ranuras de la polea. Esto también afecta la capacidad de transmisión de potencia.

Proceso de Cálculo y Selección para Motores:

1. Determina la Relación de Velocidad Deseada: Basado en las necesidades de tu aplicación, establece la velocidad de salida (RPM) del equipo accionado.
2. Identifica las RPM del Motor: Consulta la placa de datos del motor para conocer sus RPM nominales.
3. Considera el Tipo y Ancho de Banda: Elige la banda adecuada para la potencia y el entorno.
4. Calcula los Diámetros de las Poleas: Usando la fórmula de relación de velocidad, si conoces uno de los diámetros o una de las RPM, puedes calcular la otra. Por ejemplo, si tienes un motor de 1750 RPM con una polea de 6 pulgadas, y necesitas que tu bomba gire a 1000 RPM, el diámetro de la polea de la bomba sería (6 pulgadas * 1750 RPM) / 1000 RPM = 10.5 pulgadas.
5. Selecciona el Tamaño Correcto: Basado en tus cálculos, elige poleas que se ajusten a tus necesidades de velocidad y carga, asegurando siempre la compatibilidad con el diámetro del eje y el tipo de banda.

Optimizando la Eficiencia Operativa y el Rendimiento del Sistema

La selección precisa del tamaño de la polea es crucial para maximizar la eficiencia y el rendimiento de cualquier sistema de transmisión. Un sistema de poleas y bandas correctamente dimensionado minimiza el deslizamiento, lo que reduce la pérdida de energía y el calor generado. Además, un ajuste adecuado disminuye el desgaste tanto de las bandas como de los rodamientos de la polea y del motor, prolongando la vida útil de todos los componentes y reduciendo la necesidad de mantenimiento. Un sistema bien diseñado asegura una transmisión de potencia suave y silenciosa, esencial para la productividad y la seguridad en cualquier entorno.

Preguntas Frecuentes (FAQ) sobre Poleas

¿Por qué es importante elegir el material correcto de la polea?

El material determina la durabilidad, la capacidad de carga y la resistencia a la corrosión o al desgaste de la polea. Elegir el material incorrecto puede llevar a fallos prematuros, ineficiencia o incluso daños en otros componentes del sistema.

¿Qué significan los tipos de banda (A, B, C, etc.)?

Estos códigos se refieren a las dimensiones de la sección transversal de la banda en V. Cada letra indica un tamaño estándar, con A siendo más pequeña y E siendo mucho más grande. Es crucial que la ranura de la polea coincida con el tipo de banda para un agarre y una transmisión de potencia óptimos.

¿Cómo sé si necesito una polea de hierro colado o aluminio?

Considera la carga y el entorno. Para aplicaciones de baja a media carga, donde el peso y la disipación de calor son importantes, el aluminio es una buena opción. Para cargas pesadas, entornos industriales exigentes o donde se requiere una gran robustez y resistencia a la vibración, el hierro colado es superior.

¿Qué pasa si elijo una polea del tamaño incorrecto?

Elegir el tamaño incorrecto puede resultar en una velocidad de salida incorrecta del equipo accionado, pérdida de eficiencia debido a un deslizamiento excesivo de la banda, desgaste prematuro de la banda y las poleas, aumento de la vibración, sobrecalentamiento del motor o incluso fallos catastróficos del sistema.

¿Qué es el "barreno" de una polea?

El barreno es el orificio central de la polea por donde se acopla al eje del motor o de la máquina. Es fundamental que el diámetro del barreno coincida exactamente con el diámetro del eje para asegurar un ajuste seguro y evitar desequilibrios o movimientos no deseados.

La elección de la polea adecuada es un paso fundamental para el diseño y mantenimiento de cualquier sistema de transmisión de potencia. Al comprender los diferentes tipos de materiales, la compatibilidad con las bandas y los métodos de cálculo, podrás tomar decisiones informadas que optimizarán el rendimiento, la eficiencia y la longevidad de tu maquinaria. Recuerda que, ante cualquier duda, buscar el asesoramiento de expertos es siempre la mejor opción para garantizar que tu elección sea la perfecta para tus necesidades específicas.
