Cálculo de la Pérdida de Carga en Accesorios

En el diseño y operación de cualquier sistema de tuberías, ya sea para agua, gas o fluidos industriales, uno de los conceptos más críticos a entender y calcular es la pérdida de carga. Esta representa la disminución de la presión de un fluido a medida que se desplaza a través de un sistema, y es una consecuencia directa de la resistencia al flujo. Si bien la fricción a lo largo de las tuberías rectas es una causa principal, los accesorios y las válvulas juegan un papel sorprendentemente significativo, a menudo subestimado, en esta reducción de presión. Comprender cómo calcular estas pérdidas es fundamental para asegurar la eficiencia energética, el dimensionamiento adecuado de los equipos y la longevidad del sistema.

La pérdida de carga se manifiesta como una diferencia de presión entre dos puntos de un sistema, y su origen se encuentra en la resistencia que el fluido encuentra a su paso. Esta resistencia puede provenir de la fricción entre el fluido y las paredes internas de la tubería, de las obstrucciones parciales como depósitos o incrustaciones, o de los cambios bruscos en la dirección o el área de flujo, características típicas de los accesorios y las válvulas. Al ignorar estas pérdidas, se corre el riesgo de diseñar sistemas ineficientes, con bombas sobredimensionadas o subdimensionadas, lo que conlleva a un mayor consumo de energía o un rendimiento insuficiente.

¿Qué es la Pérdida de Carga?

La pérdida de carga es, en esencia, la reducción o disipación de energía de un fluido a medida que fluye por un conducto. Esta energía se convierte en calor debido a la fricción y la turbulencia. Es un fenómeno omnipresente en la ingeniería de fluidos y se observa en diversas situaciones, desde el flujo de agua en una tubería doméstica hasta el transporte de petróleo en grandes oleoductos. Las causas principales de esta reducción de presión son:

• Fricción entre el fluido y la superficie interior de la tubería: Esta es la causa más común y se conoce como "pérdida de carga mayor". Depende de la longitud de la tubería, su diámetro, la rugosidad interna y la velocidad del fluido.
• Bloqueos o incrustaciones en las tuberías: Cualquier reducción del área de flujo efectiva aumenta la velocidad local y, por ende, la fricción y la turbulencia.
• Cambios de dirección o geometría de la tubería: Codos, tes, reducciones, ampliaciones y, por supuesto, válvulas, introducen turbulencias significativas que disipan energía. Estas son las llamadas "pérdidas de carga menores".

Un sistema de tuberías bien diseñado minimiza estas pérdidas para optimizar el transporte de fluidos con la menor cantidad de energía posible. Por el contrario, un sistema con pérdidas de carga excesivas requerirá bombas más potentes y, por tanto, un mayor consumo energético.

La Importancia Crítica del Cálculo de la Pérdida de Carga

El cálculo preciso de la pérdida de carga no es solo un ejercicio académico; es una herramienta diagnóstica y de diseño indispensable que permite a los ingenieros y técnicos:

• Dimensionamiento de la válvula y otros componentes: Un cálculo preciso es vital para seleccionar el tamaño correcto de válvulas, bombas y tuberías. Una válvula demasiado grande puede no proporcionar un control adecuado del caudal, mientras que una demasiado pequeña puede generar una caída de presión excesiva, lo que reduce la eficiencia y aumenta el desgaste.
• Predicción del rendimiento del sistema: Los cálculos de pérdida de carga permiten determinar la potencia necesaria de la bomba para mantener un caudal específico. Esto es crucial para asegurar que el sistema pueda cumplir con sus objetivos operativos.
• Diseño e integridad del sistema: Identificar y mitigar puntos de alta pérdida de carga ayuda a diseñar sistemas más robustos y eficientes. Un pico repentino en la caída de presión en un sistema en operación puede ser un indicador temprano de un bloqueo, una válvula parcialmente cerrada o incluso una fuga.
• Anticipar el mantenimiento: El monitoreo de las caídas de presión a lo largo del tiempo puede señalar la acumulación de incrustaciones, el desgaste de componentes o la necesidad de limpieza. Esto permite planificar el mantenimiento preventivo antes de que ocurran fallas críticas.
• Optimización de la eficiencia del sistema: Al minimizar la pérdida de carga, se reduce la energía requerida para bombear el fluido, lo que se traduce directamente en ahorros operativos y una menor huella de carbono.

En el contexto de un sistema de calefacción, por ejemplo, una válvula que controla el flujo de agua caliente debe ser dimensionada correctamente. La caída de presión a través de la válvula afecta directamente el volumen de agua caliente que circula, influyendo en la capacidad del sistema para alcanzar y mantener la temperatura deseada. Errores en este cálculo pueden llevar a sistemas ineficaces o con sobrecostos.

La Fórmula Fundamental: Ecuación de Darcy-Weisbach

La ecuación de Darcy-Weisbach es la herramienta más reconocida y utilizada para calcular la pérdida de carga debido a la fricción en tuberías. Aunque se asocia principalmente con pérdidas en tramos rectos, sirve de base para entender las pérdidas en accesorios mediante el concepto de longitud equivalente.

La ecuación se expresa como:

ΔP = f * (L/D) * (ρ * V² / 2)

Donde:

• ΔP: Pérdida de presión (o caída de presión) en pascales (Pa) o la unidad de presión equivalente.
• f: Factor de fricción de Darcy, un coeficiente adimensional que depende del régimen de flujo (laminar o turbulento) y de la rugosidad relativa de la tubería.
• L: Longitud de la tubería en metros (m).
• D: Diámetro interno de la tubería en metros (m).
• ρ: Densidad del fluido en kilogramos por metro cúbico (kg/m³).
• V: Velocidad media del flujo en metros por segundo (m/s).

El factor de fricción de Darcy (f) es crucial y su determinación puede ser compleja. Para flujos laminares (número de Reynolds bajo), se calcula directamente. Para flujos turbulentos (número de Reynolds alto), se utiliza el diagrama de Moody o correlaciones empíricas como la ecuación de Colebrook-White, que consideran tanto el número de Reynolds como la rugosidad de la superficie interna de la tubería.

Ejemplo de Cálculo con Darcy-Weisbach:

Consideremos el ejemplo de una tubería de agua:

• Longitud (L) = 100 m
• Diámetro (D) = 0.1 m
• Factor de fricción (f) = 0.03
• Velocidad de flujo (V) = 30 m/s
• Densidad del agua (ρ) = 1000 kg/m³

Sustituyendo estos valores en la ecuación:

ΔP = 0.03 * (100 / 0.1) * (1000 * 30² / 2)

ΔP = 0.03 * 1000 * (1000 * 900 / 2)

ΔP = 30 * 450000

ΔP = 13,500,000 Pa = 13.5 MPa

Una caída de presión de 13.5 MPa es extremadamente significativa. Esto implicaría la necesidad de equipos robustos y de alta calidad capaces de soportar y operar bajo tal presión. Además, la bomba tendría que generar una presión considerablemente superior a 13.5 MPa solo para superar esta pérdida y mantener el caudal deseado, lo que se traduce en un consumo energético muy elevado y costos operativos disparados. Este ejemplo subraya la importancia de considerar la pérdida de carga desde las etapas iniciales del diseño del sistema.

Pérdida de Carga en Accesorios: Las “Pérdidas Menores”

A diferencia de las pérdidas por fricción en tramos rectos de tubería (conocidas como "pérdidas mayores"), las pérdidas de carga en accesorios como codos, tes, válvulas, expansiones y contracciones se denominan "pérdidas menores". Este término puede ser engañoso, ya que, si bien en tuberías muy largas la fricción domina, en sistemas con muchos cambios de dirección o tramos cortos, la suma de estas pérdidas menores puede superar ampliamente a las mayores.

La razón de estas pérdidas radica en la turbulencia. Cuando un fluido cambia de dirección bruscamente (como en un codo) o atraviesa una obstrucción (como una válvula), el patrón de flujo se altera, generando remolinos y turbulencias que disipan energía en forma de calor. Esta energía no se recupera como presión útil.

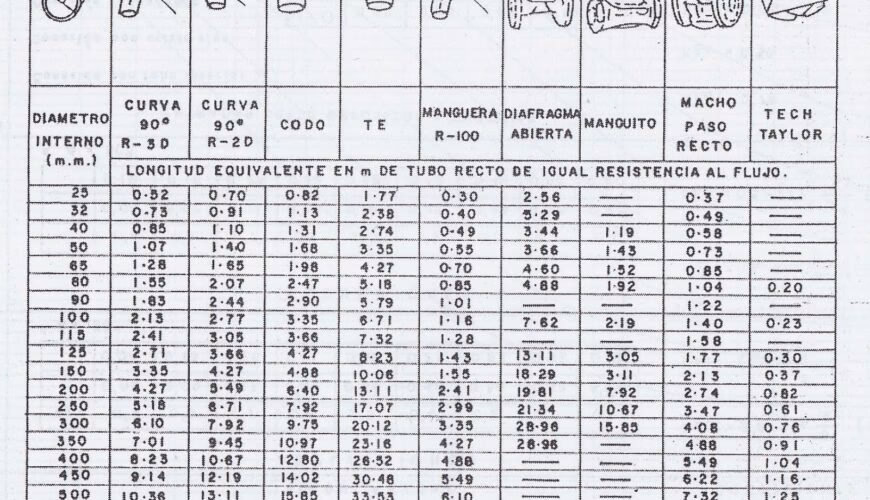

Para calcular la pérdida de carga en los accesorios, se utiliza comúnmente el método de la longitud equivalente. Este método simplifica el cálculo al convertir la resistencia de un accesorio específico en la longitud de tubería recta que generaría la misma pérdida de carga. Una vez que se tiene esta longitud equivalente, se puede aplicar la misma fórmula de Darcy-Weisbach.

Método de la Longitud Equivalente (Leq):

El método de la longitud equivalente asigna a cada tipo de accesorio (codo de 90°, válvula de compuerta, tee, etc.) una longitud de tubería recta que produciría la misma pérdida de presión bajo las mismas condiciones de flujo. Estas longitudes equivalentes suelen estar tabuladas en manuales de ingeniería o especificaciones de fabricantes, y a menudo se expresan como un múltiplo del diámetro de la tubería (L_eq/D).

La fórmula para la pérdida de carga en un accesorio utilizando este método es:

ΔP_accesorio = f * (L_eq/D) * (ρ * V² / 2)

Donde L_eq es la longitud equivalente del accesorio.

Ejemplo de Cálculo con Longitud Equivalente:

Consideremos un codo estándar en una tubería:

• Diámetro de la tubería (D) = 0.05 m
• Según las tablas, un codo estándar puede tener una longitud equivalente de 30 diámetros de tubería (L_eq/D = 30).

Por lo tanto, la longitud equivalente (L_eq) para este codo sería:

L_eq = 30 * D = 30 * 0.05 m = 1.5 m

Ahora, si asumimos:

• Velocidad de flujo (V) = 2 m/s
• Factor de fricción (f) = 0.025 (obtenido para la tubería principal)
• Densidad del agua (ρ) = 1000 kg/m³

Aplicando la fórmula de Darcy-Weisbach con la L_eq:

ΔP_accesorio = 0.025 * (1.5 / 0.05) * (1000 * 2² / 2)

ΔP_accesorio = 0.025 * 30 * (1000 * 4 / 2)

ΔP_accesorio = 0.75 * 2000

ΔP_accesorio = 1500 Pa = 1.5 kPa

Aunque 1.5 kPa puede parecer una pérdida pequeña en comparación con los 13.5 MPa del ejemplo anterior para una tubería de 100 m, es importante recordar que este valor es para un solo codo. En un sistema complejo con numerosos codos, válvulas y otros accesorios, estas "pérdidas menores" pueden acumularse rápidamente y volverse muy significativas, afectando la eficiencia del sistema y requiriendo una mayor potencia de bombeo.

Coeficiente de Caudal (Cv o Kv) y su Relación con la Pérdida de Carga

Para las válvulas, además del método de la longitud equivalente, se utiliza frecuentemente el concepto de coeficiente de caudal (Cv en unidades imperiales o Kv en unidades métricas). El coeficiente de caudal es una medida de la capacidad de una válvula para permitir el paso de un fluido.

Existe una relación inversa entre el coeficiente de caudal (Cv o Kv) y la pérdida de carga:

• Una válvula con un Cv o Kv elevado permite un mayor caudal para una caída de presión determinada, lo que significa que genera una menor pérdida de carga para un caudal dado.
• Por el contrario, una válvula con un Cv o Kv bajo restringirá el flujo, provocando una mayor caída de presión para el mismo caudal.

Equilibrar estos dos factores es esencial al seleccionar y dimensionar válvulas. Una válvula demasiado pequeña para un sistema tendrá un Cv bajo y generará una caída de presión excesiva, lo que puede resultar en un rendimiento deficiente del sistema y un desgaste prematuro. Por otro lado, una válvula excesivamente grande podría no ofrecer el control de caudal necesario, además de ser más costosa y ocupar más espacio. La elección correcta implica un análisis cuidadoso de los requisitos de caudal, las presiones disponibles y las pérdidas de carga aceptables.

Tipos Comunes de Pérdida de Carga en Diversas Situaciones

La pérdida de carga no se limita solo a tuberías y accesorios; es un fenómeno que ocurre en cualquier punto donde el fluido encuentre resistencia. Aquí se analizan algunos casos comunes:

• Pérdida de carga a través de un orificio: Cuando un fluido pasa a través de una abertura restringida (un orificio), su velocidad aumenta drásticamente y, consecuentemente, su presión disminuye. La magnitud de esta caída depende de las propiedades del fluido, el tamaño y la forma del orificio, y la velocidad del flujo. Los orificios se utilizan a menudo para medir el caudal o para introducir una caída de presión controlada.
• Pérdida de carga a través de una válvula: Las válvulas están diseñadas para controlar o detener el flujo, y al hacerlo, inevitablemente introducen una pérdida de carga. La magnitud de esta pérdida depende del diseño específico de la válvula (globo, compuerta, mariposa, etc.), su tamaño, el grado de apertura, el caudal y las propiedades del fluido. Las válvulas de globo, por ejemplo, suelen generar mayores pérdidas de carga que las de compuerta debido a su trayectoria de flujo más tortuosa.
• Caída de presión del agua por 100 pies: Esta medida es una forma estandarizada de cuantificar la pérdida de presión por fricción en una longitud específica de tubería. Es muy útil para comparar el rendimiento de diferentes materiales y diámetros de tubería bajo condiciones de flujo similares. Depende directamente del material de la tubería (su rugosidad), el diámetro interno, la velocidad del agua y su temperatura (que afecta la viscosidad).
• Caída de presión del filtro: Los filtros son componentes esenciales para eliminar partículas no deseadas de los fluidos. Sin embargo, al atrapar estas partículas, los filtros también presentan una resistencia al flujo, lo que provoca una caída de presión. Esta caída aumenta a medida que el filtro se ensucia y se carga de partículas, sirviendo como un indicador de cuándo es necesario limpiarlo o reemplazarlo. La magnitud de la caída de presión depende del diseño del filtro, el tamaño de los poros, la limpieza, las propiedades del fluido y el caudal.

Optimización y Mitigación de la Pérdida de Carga

Minimizar la pérdida de carga es un objetivo clave en el diseño de sistemas de fluidos para mejorar la eficiencia y reducir los costos operativos. Algunas estrategias incluyen:

• Aumento del diámetro de la tubería: Las tuberías de mayor diámetro reducen la velocidad del fluido para un caudal dado, lo que disminuye drásticamente la pérdida por fricción (la pérdida de carga es inversamente proporcional a la quinta potencia del diámetro en flujos turbulentos).
• Selección de materiales de tubería más lisos: Materiales con menor rugosidad interna (como el PVC o el cobre nuevo) generan menos fricción que materiales más rugosos (como el acero al carbono corroído o el hierro fundido).
• Optimización del trazado de la tubería: Reducir el número de codos, tees y otros accesorios, y utilizar codos de radio amplio en lugar de codos de radio corto, minimiza las pérdidas menores.
• Selección adecuada de válvulas: Utilizar válvulas con un Cv/Kv alto y un diseño que minimice la turbulencia cuando el control preciso no es la prioridad principal (por ejemplo, válvulas de compuerta o bola en lugar de válvulas de globo para aplicaciones de apertura/cierre).
• Mantenimiento preventivo: La limpieza regular de las tuberías para eliminar incrustaciones y depósitos, así como la inspección y reemplazo de filtros obstruidos, son cruciales para mantener las pérdidas de carga en niveles aceptables.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular la pérdida de carga?

El cálculo de la pérdida de carga es fundamental para un diseño eficaz del sistema de tuberías, el control preciso del caudal, el dimensionamiento correcto de bombas y válvulas, y para garantizar la seguridad, la eficiencia energética y la longevidad de todos los equipos involucrados.

¿Cómo afecta el tamaño de la tubería a la pérdida de carga?

Las tuberías de mayor diámetro reducen significativamente la pérdida de carga al disminuir la velocidad del fluido y, consecuentemente, la fricción y la turbulencia. Por el contrario, las tuberías de menor diámetro aumentan la pérdida de carga de manera exponencial, requiriendo más energía para mover el mismo caudal de fluido.

¿Son las pérdidas de carga en accesorios siempre “menores” que las de las tuberías rectas?

Aunque tradicionalmente se les llama “pérdidas menores”, este término puede ser engañoso. En sistemas con tramos de tubería muy cortos o un gran número de accesorios (codos, válvulas, tees, etc.), la suma de las pérdidas en los accesorios puede superar ampliamente las pérdidas por fricción en los tramos rectos de tubería.

¿Qué es el factor de fricción de Darcy y cómo se determina?

El factor de fricción de Darcy (f) es un coeficiente adimensional utilizado en la ecuación de Darcy-Weisbach. Depende del régimen de flujo (laminar o turbulento) y de la rugosidad relativa de la superficie interna de la tubería. Para flujos turbulentos, se determina utilizando diagramas de Moody o ecuaciones empíricas como la de Colebrook-White, que requieren el número de Reynolds y la rugosidad de la tubería.

Conclusión

La pérdida de carga es un fenómeno ineludible en cualquier sistema de fluidos. Su correcta comprensión y cálculo, especialmente en lo que respecta a los accesorios, es una piedra angular en la ingeniería hidráulica. Al emplear herramientas como la ecuación de Darcy-Weisbach y el método de la longitud equivalente, los diseñadores pueden prever el comportamiento del sistema, optimizar su rendimiento y asegurar una operación eficiente. Invertir tiempo en estos cálculos no solo garantiza la funcionalidad, sino que también se traduce en ahorros significativos de energía y mantenimiento a lo largo de la vida útil de cualquier instalación.
