Comprendiendo la Pendiente de una Carretera

Cuando nos aventuramos por carreteras de montaña, es común encontrarse con señales de tráfico que indican un porcentaje. Estas señales, como las P-16a y P-16b del Reglamento General de Circulación, nos alertan sobre tramos de vía con una fuerte pendiente ascendente o descendente. La cifra que muestran representa precisamente esa pendiente en porcentaje. Pero, ¿qué implica realmente ese número? Lejos de ser un simple dato técnico, entender el significado de una pendiente es fundamental tanto para conductores como para ingenieros, ya que incide directamente en la seguridad, la eficiencia y la propia experiencia de viaje.

Este artículo desglosará el concepto de pendiente, su cálculo preciso y cómo este factor es crucial en el diseño y la construcción de nuestras vías, garantizando que cada viaje sea lo más seguro y eficiente posible.

El Misterio del Porcentaje: ¿Qué es una Pendiente del 10%?

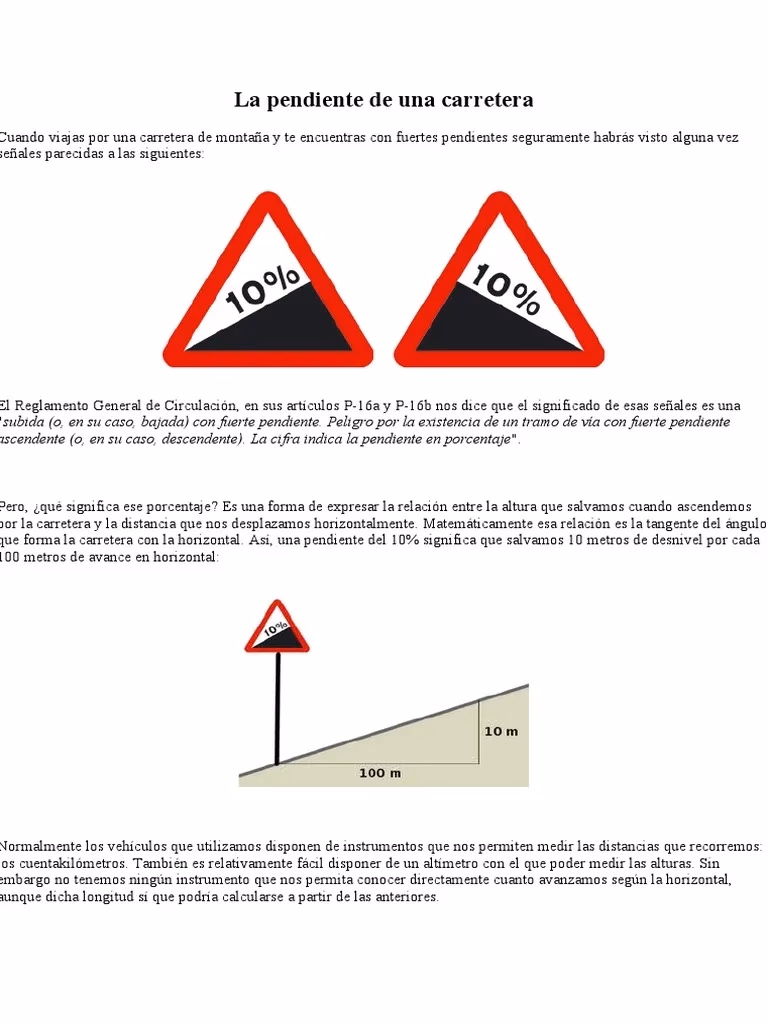

Una pendiente, en el contexto de una carretera, es una forma de expresar la inclinación de la vía. Matemáticamente, representa la relación entre la altura vertical que se gana (o se pierde) y la distancia horizontal recorrida. Esta relación se define como la tangente del ángulo que forma la carretera con la horizontal.

Cuando una señal indica una pendiente del 10%, significa que por cada 100 metros de avance en dirección horizontal, la carretera asciende (o desciende) 10 metros de desnivel. Es una medida directa de la empinadura de la cuesta. Imagina un triángulo rectángulo donde la base es la distancia horizontal y la altura es el desnivel. La carretera sería la hipotenusa. La pendiente se calcula dividiendo la altura por la base y multiplicando por 100 para obtener el porcentaje.

Por ejemplo:

• Una pendiente del 5% significa que por cada 100 metros horizontales, se suben o bajan 5 metros.
• Una pendiente del 20% implica que por cada 100 metros horizontales, se suben o bajan 20 metros.

Es importante distinguir este concepto de otras mediciones que podríamos hacer. Aunque nuestros vehículos suelen contar con cuentakilómetros que miden la distancia recorrida a lo largo de la rampa y podemos usar altímetros para medir la altura, no tenemos un instrumento directo que nos indique la distancia horizontal. La distancia horizontal es la clave para la definición correcta de la pendiente.

Tangente vs. Seno: La Precisión Importa

Una pregunta común es si el error es significativo si calculamos la pendiente usando la altura que ascendemos y la distancia que recorremos por la rampa (la hipotenusa del triángulo), en lugar de la distancia horizontal. La razón entre la altura que ascendemos y la distancia que recorremos por la rampa es, de hecho, el seno del ángulo de inclinación. Entonces, la pregunta es: ¿qué error cometemos al usar el seno en lugar de la tangente?

Para ángulos pequeños, la diferencia entre el seno y la tangente de un ángulo es mínima, por lo que el error al utilizar la distancia recorrida en lugar de la distancia horizontal para calcular la pendiente es casi despreciable. Sin embargo, a medida que la inclinación de la rampa aumenta, la distancia horizontal y la distancia recorrida por la rampa comienzan a divergir más significativamente. En pendientes pronunciadas, el uso del seno podría subestimar el valor real de la pendiente, lo que podría tener implicaciones en el rendimiento de los vehículos y la seguridad vial.

Para el diseño y la señalización de carreteras, es fundamental utilizar la definición basada en la tangente y la distancia horizontal para garantizar la coherencia y la precisión en la información proporcionada a los conductores y en los cálculos de ingeniería.

Pendientes en el Diseño Geométrico de Carreteras

Las pendientes no son solo un dato informativo; son un elemento fundamental en el proyecto geométrico de carreteras, que influye en la seguridad, la capacidad y la economía de una vía. Las normativas de diseño vial establecen límites y recomendaciones para las pendientes máximas, mínimas y gobernadoras, teniendo en cuenta diversos factores.

Factores que Determinan la Pendiente Ideal

La selección de las pendientes apropiadas en el diseño de una carretera depende de varios factores clave:

• Clasificación Funcional de la Carretera: No todas las carreteras tienen la misma función ni el mismo volumen de tráfico. Las autopistas, vías rápidas, arterias, colectoras, locales y brechas, cada una con sus características específicas (velocidad de proyecto, control de acceso, número de carriles), tendrán diferentes tolerancias en cuanto a sus pendientes.
• Tipo de Terreno: El relieve del terreno (plano, lomerío o montañoso) es un factor determinante. Construir una carretera en terreno montañoso con pendientes suaves puede implicar costos de construcción excesivamente altos debido a la necesidad de grandes cortes y rellenos, mientras que pendientes muy pronunciadas afectarían la operación y seguridad.
• Velocidad de Proyecto: Esta es la velocidad mínima para la cual se diseñan los elementos de la carretera. Existe una relación directa entre la velocidad de proyecto y las pendientes permitidas. A mayores velocidades, las pendientes suelen ser más suaves para garantizar la comodidad y seguridad.
• Volumen de Tránsito: Carreteras con alto volumen de tráfico, especialmente de vehículos pesados, requieren pendientes más moderadas para evitar la reducción de velocidad y el aumento de los costos operativos.

Las normativas viales, como las mexicanas o las de países más avanzados como Estados Unidos o España, establecen rangos de velocidad de proyecto que, a su vez, influyen en los valores de pendiente permitidos. Aunque los valores exactos de pendiente gobernadora y máxima pueden variar entre normativas, la filosofía es similar: equilibrar la funcionalidad, la seguridad y la viabilidad económica.

Rangos de Velocidad de Proyecto por Tipo de Carretera

Para ilustrar cómo la clasificación de la carretera influye en su diseño, a continuación se presenta una tabla con los rangos típicos de velocidad de proyecto, que indirectamente se relacionan con las pendientes que se pueden implementar:

El valor inferior del rango corresponde a la condición más desfavorable de terreno montañoso, mientras que el valor superior se asocia a condiciones más favorables de terreno plano. Esto subraya cómo el terreno, y por ende las pendientes, son consideraciones primordiales en la fase de planeación.

Seguridad Vial y las Pendientes Pronunciadas

Las pendientes no solo afectan la velocidad y la comodidad; son un factor crítico para la seguridad vial, especialmente en tramos descendentes prolongados o muy inclinados. La combinación de pendientes con otros elementos del diseño geométrico puede magnificar los riesgos.

Rampas de Escape para Camiones

En carreteras con pendientes descendentes muy pronunciadas, una característica de seguridad vital son las rampas de escape para camiones. Estas instalaciones están diseñadas para vehículos pesados que pueden perder el control debido a un sobrecalentamiento o falla de los frenos. Su objetivo es detener el vehículo de forma segura, segregándolo del flujo de tráfico principal. Existen varios tipos, como las que utilizan montículos de arena, camas de fricción con pendiente ascendente, o simplemente la fuerza de la gravedad en una rampa ascendente.

Combinación de Alineamientos y Visibilidad

El riesgo de accidentes aumenta cuando elementos de bajo estándar se presentan de forma aislada o inesperada. Por ejemplo, la presencia simultánea de pendientes pronunciadas (mayores al 4%) y curvas cerradas (radios menores de 500 metros) incrementa significativamente el peligro. Los ingenieros deben diseñar cuidadosamente la combinación de alineamientos horizontal y vertical para evitar sorpresas a los conductores.

Las pendientes también afectan la visibilidad. En curvas verticales en cresta (la cima de una colina), la pendiente influye en la distancia a la que un conductor puede ver un objeto o un vehículo delante. De manera similar, en curvas verticales en columpio (el fondo de un valle), la visibilidad nocturna se ve afectada por la forma en que los faros iluminan la superficie de la carretera. Las normativas establecen criterios específicos para garantizar distancias de visibilidad adecuadas en todas estas condiciones, ajustando parámetros como la altura del ojo del conductor y la altura de los objetos.

Preguntas Frecuentes sobre las Pendientes de Carreteras

¿Cómo sacar el cálculo de pendiente?

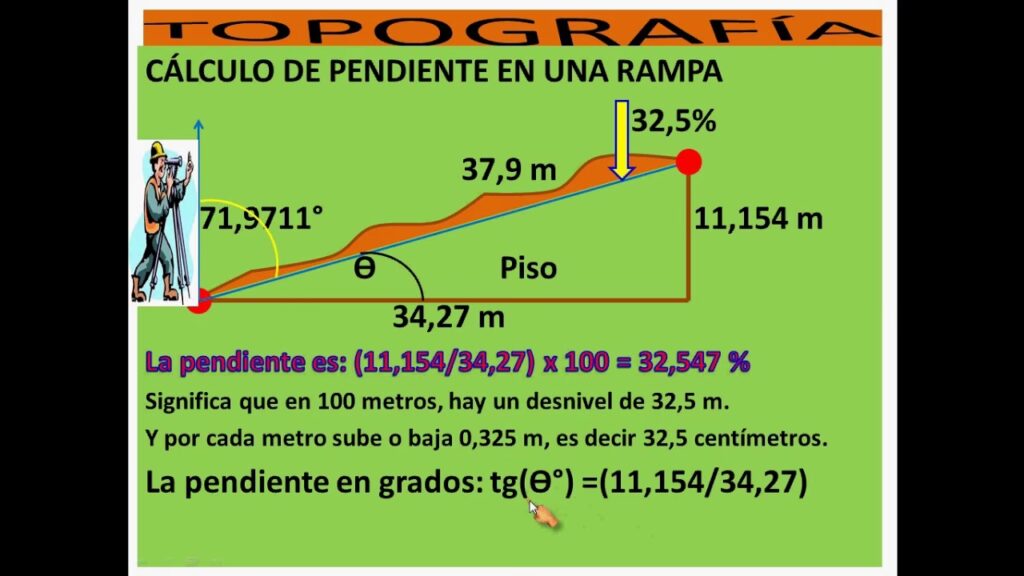

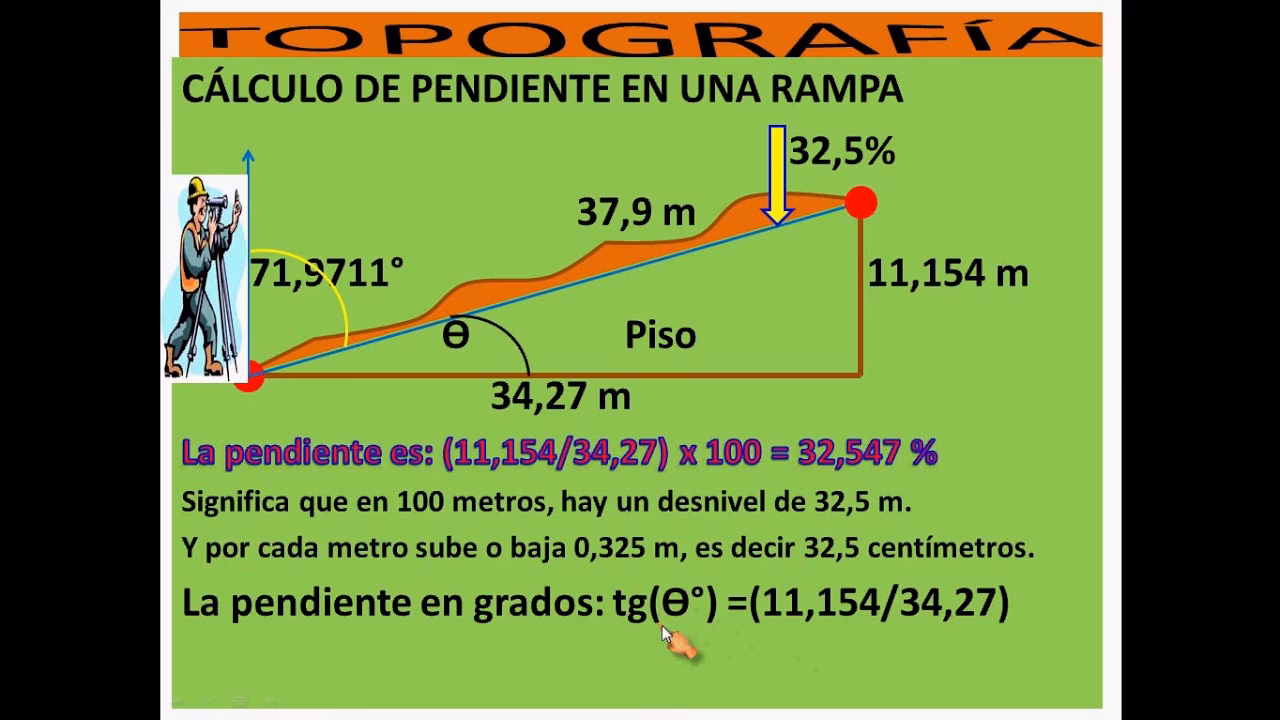

Para calcular la pendiente de una carretera en porcentaje, necesitas dos datos: el desnivel vertical (cambio de altura) y la distancia horizontal recorrida en ese tramo. La fórmula es la siguiente:

Pendiente (%) = (Desnivel Vertical / Distancia Horizontal) × 100

Por ejemplo, si subes 10 metros en una distancia horizontal de 100 metros, la pendiente es (10 / 100) × 100 = 10%.

Es crucial usar la distancia horizontal y no la distancia real recorrida a lo largo de la rampa para un cálculo preciso, ya que la definición estándar de pendiente en ingeniería vial se basa en la tangente del ángulo de inclinación, que relaciona el desnivel con la distancia horizontal.

¿Cómo saber la pendiente de una ruta?

Existen varias maneras de conocer la pendiente de una ruta:

• Señales de Tráfico: La forma más directa y oficial es a través de las señales de tráfico específicas (como la P-16a y P-16b) que indican el porcentaje de pendiente.
• Mapas y Aplicaciones GPS: Muchas aplicaciones de navegación y mapas topográficos (como Google Maps con vistas de terreno, Strava para ciclistas, o aplicaciones de senderismo) proporcionan perfiles de elevación de rutas, lo que te permite estimar las pendientes. Algunas incluso te muestran la pendiente en tiempo real si tu dispositivo tiene un altímetro y GPS precisos.
• Medición Aproximada (para conductores/ciclistas): Si tienes un altímetro (en un reloj, smartphone o dispositivo GPS) y el cuentakilómetros de tu vehículo, puedes hacer una aproximación. Mide el cambio de altura en un tramo conocido y divídelo por la distancia recorrida por tu vehículo en ese tramo. Sin embargo, ten en cuenta que esta es una aproximación basada en el seno del ángulo, no en la tangente, por lo que puede haber una ligera diferencia con la pendiente oficial, especialmente en tramos muy empinados. Para la mayoría de los propósitos de conducción o ciclismo recreativo, esta aproximación suele ser suficiente para tener una idea general.
• Estudios de Ingeniería: Para un diseño preciso, los ingenieros utilizan levantamientos topográficos detallados y software especializado para calcular las pendientes exactas a lo largo de toda la ruta.

¿Qué pendiente debe tener una carretera?

Las pendientes que debe tener una carretera no son valores fijos, sino que están estrictamente reguladas por las normativas de diseño geométrico de carreteras de cada país. Estas normativas establecen:

• Pendientes Gobernadoras: Son las pendientes máximas deseables para tramos largos, que permiten una operación eficiente y cómoda.
• Pendientes Máximas: Son los límites absolutos que no deben superarse bajo ninguna circunstancia, y que solo se aplican en tramos cortos y en terrenos muy difíciles, donde no es posible o económicamente viable mantener la pendiente gobernadora. Estas pendientes máximas se definen en función del tipo de carretera (autopista, secundaria, etc.), el tipo de terreno (plano, lomerío, montañoso) y la velocidad de proyecto.
• Pendientes Mínimas: También existen pendientes mínimas para asegurar un adecuado drenaje superficial del agua de lluvia en la calzada, evitando acumulaciones que podrían causar hidroplaneo y reducir la fricción. Generalmente, una pendiente mínima del 0.5% a 2% es común en alineamientos longitudinales para facilitar el escurrimiento del agua.

La elección de la pendiente final para un tramo de carretera es el resultado de un análisis económico y de seguridad, considerando los costos de construcción y mantenimiento frente a los costos operativos del transporte y los riesgos de accidentes. El objetivo es siempre optimizar la seguridad y la eficiencia para los usuarios.

Conclusión: Un Viaje Seguro Comienza con la Ingeniería Precisa

La comprensión de la pendiente de una carretera va mucho más allá de una simple cifra en una señal. Es un concepto matemático fundamental que se traduce directamente en la experiencia de conducción y en la seguridad vial. Desde la definición precisa de la pendiente como la relación entre el desnivel vertical y la distancia horizontal (la tangente del ángulo), hasta su meticulosa consideración en el diseño geométrico de carreteras, cada detalle cuenta.

Las normativas y los ingenieros trabajan incansablemente para equilibrar la eficiencia, la comodidad y, sobre todo, la seguridad, al determinar las pendientes apropiadas para cada tipo de vía y terreno. Las rampas de escape, las distancias de visibilidad y la correcta combinación de alineamientos son solo algunos ejemplos de cómo la ingeniería vial aborda los desafíos que presentan las inclinaciones del terreno. Así, la próxima vez que veas una señal de porcentaje en la carretera, podrás apreciar la complejidad y el cuidado que hay detrás de cada kilómetro de tu viaje.
