Cálculo de Flecha en Vigas: Claves y Fórmulas Esenciales

En el vasto universo de la ingeniería y el diseño mecánico, comprender el comportamiento de los materiales y las estructuras bajo carga es fundamental. Uno de los fenómenos más críticos y estudiados es la “flecha” o deformación en vigas. Esta deformación elástica, a menudo imperceptible a simple vista, puede tener un impacto significativo en la precisión, el rendimiento y la vida útil de cualquier maquinaria o infraestructura. Este artículo desglosará las complejidades del cálculo de la flecha, proporcionando una guía clara sobre cómo se produce, por qué es crucial calcularla y qué medidas pueden tomarse para controlarla.

La flecha, en términos sencillos, es la cantidad de desplazamiento que experimenta una viga o un elemento estructural cuando se somete a una carga. Imagine un puente grúa o un eje transversal en un pórtico cartesiano: debido a su propio peso y a las cargas que soporta, estos elementos se curvarán ligeramente. Esta curvatura es la flecha. Aunque es una deformación elástica (lo que significa que la viga volverá a su forma original una vez que se retire la carga, siempre que no se exceda el límite elástico del material), sus implicaciones pueden ser profundas, afectando desde la precisión de un corte láser hasta la estabilidad de un puente de gran envergadura.

¿Qué es la Flecha y Por Qué es Tan Importante su Cálculo?

La flecha es una manifestación directa de la rigidez de un elemento estructural. Cuanto mayor sea la flecha para una carga dada, menos rígida es la viga. Este concepto es vital en el diseño de maquinaria industrial, donde la precisión, la velocidad y la aceleración son objetivos primordiales. Un movimiento limpio y predecible es imposible si la estructura base se deforma excesivamente. La deformación no solo afecta la geometría, sino que también puede inducir problemas de resonancia y vibraciones indeseadas, comprometiendo la operación y la seguridad.

El cálculo de la flecha se vuelve indispensable en aplicaciones donde un puente o un eje transversal está apoyado en uno o ambos extremos. Piense en un brazo robótico extendido o en la viga principal de una grúa: una parte de este componente queda en suspensión, y la combinación de su peso propio y las cargas aplicadas genera una deformación elástica. Sin un cálculo preciso, los ingenieros no pueden garantizar que la maquinaria cumplirá con sus especificaciones de rendimiento, lo que podría llevar a fallos operativos, imprecisiones en la producción o incluso riesgos de seguridad.

Parámetros Clave en el Cálculo de la Flecha

Para calcular la flecha de una viga de manera precisa, es fundamental comprender los diferentes parámetros que intervienen en las ecuaciones. Cada uno de estos factores juega un papel crucial en la magnitud de la deformación:

• f: Flecha (mm) - Es la cantidad de deformación que buscamos calcular. Representa el desplazamiento vertical máximo de la viga desde su posición original.
• F: Fuerza puntual (N) - La carga concentrada aplicada en un punto específico de la viga. En muchos casos, esta es la carga útil que la viga debe soportar.
• m: Peso total de la viga (kg) - El peso propio de la viga, distribuido a lo largo de su longitud. A menudo subestimado, el peso propio puede ser el mayor contribuyente a la flecha, especialmente en vigas largas o de materiales densos.
• g: Aceleración de la gravedad (m/s²) - Una constante fundamental (aproximadamente 9.81 m/s²), utilizada para convertir la masa de la viga en fuerza.
• l: Distancia entre los puntos de apoyo (mm) - La longitud del tramo de la viga. Es un factor extremadamente sensible, ya que la flecha aumenta exponencialmente con la longitud (a menudo al cubo o a la cuarta potencia).
• E: Módulo de elasticidad (N/mm²) - También conocido como Módulo de Young, es una propiedad intrínseca del material que indica su rigidez. Un valor alto de E significa que el material es más rígido y se deformará menos bajo la misma carga. Por ejemplo, el acero tiene un E de aproximadamente 205,000 N/mm², mientras que el aluminio es de 70,000 N/mm². Esta diferencia resalta por qué el material es una elección crítica.
• I: Momento de inercia geométrico (mm⁴) - Esta propiedad describe cómo la geometría de la sección transversal de la viga se distribuye con respecto a su eje de flexión. Un mayor momento de inercia indica una mayor resistencia a la flexión. Es por esto que las vigas en I o en H son tan comunes en la construcción, ya que optimizan este valor con una cantidad mínima de material.

Es importante destacar que el efecto del peso propio de la viga es a menudo más significativo de lo que se podría esperar. En muchas aplicaciones, la deformación causada por el peso de la propia viga supera la causada por la fuerza de la carga aplicada. No considerar este factor sería un error de cálculo grave.

Tipos de Apoyos y sus Fórmulas de Cálculo

La forma en que una viga está sujeta a sus extremos tiene un impacto monumental en su capacidad para resistir la flecha. Los dos tipos principales de fijación son la rígida (empotrada) y la no rígida (apoyada o simplemente apoyada). A continuación, se presentan las fórmulas para los escenarios más comunes, considerando una carga puntual en el centro del tramo y el peso propio de la viga:

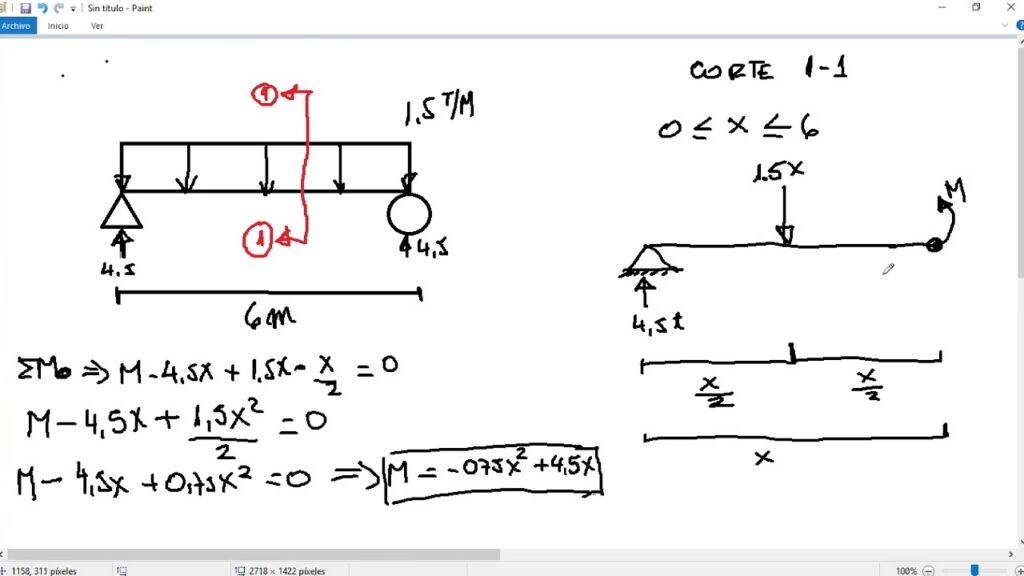

1. Viga Apoyada en Ambos Extremos (Fijación No Rígida)

Este es un caso común en puentes grúa o pórticos donde los extremos de la viga pueden tener un ligero movimiento horizontal o rotación, lo que se considera una fijación no rígida. Es decir, los apoyos no impiden la rotación de los extremos.

La flecha (f) en una viga simplemente apoyada con una carga puntual (F) en el centro y su peso propio (m) se calcula como la suma de dos términos:

f = (F * l³)/(48 * E * I) + (5 * m * g * l³)/(384 * E * I)

Donde el primer término corresponde a la deformación debido a la fuerza puntual en el centro del tramo, y el segundo término se debe al peso total de la viga distribuido uniformemente.

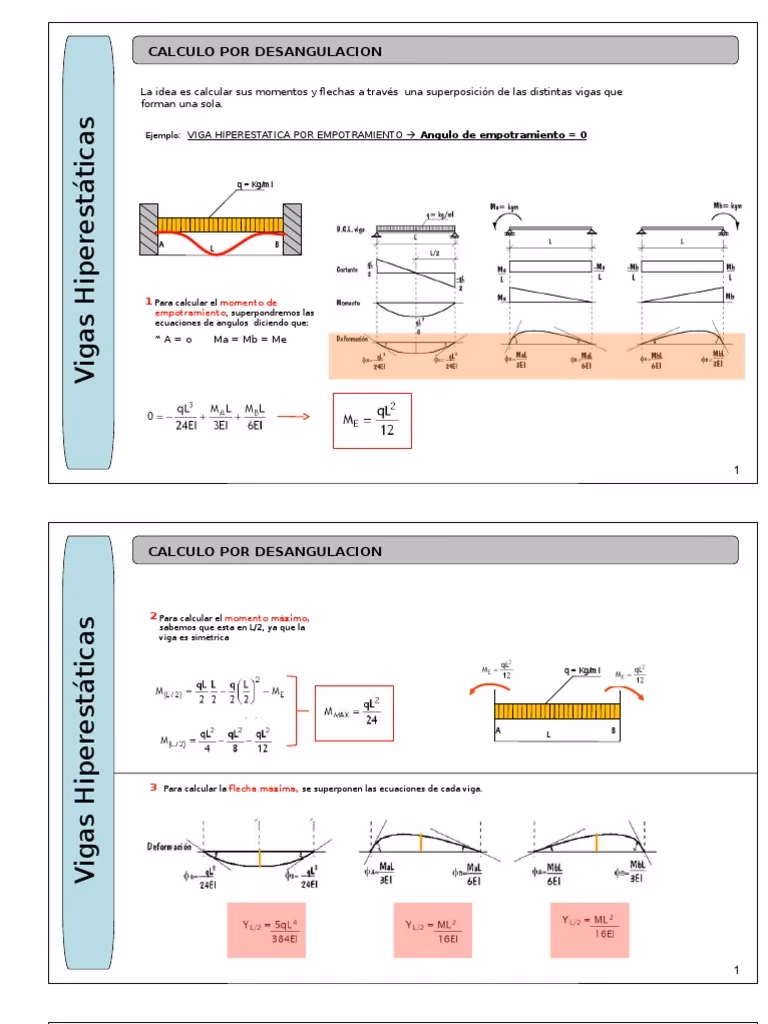

2. Viga Empotrada en Ambos Extremos (Fijación Rígida)

Cuando una viga está empotrada en ambos extremos, sus apoyos impiden tanto el movimiento vertical como la rotación. Esta configuración proporciona una rigidez significativamente mayor en comparación con la viga simplemente apoyada.

La flecha (f) en una viga empotrada con una carga puntual (F) en el centro y su peso propio (m) se calcula de la siguiente manera:

f = (F * l³)/(192 * E * I) + (m * g * l³)/(384 * E * I)

Al comparar esta fórmula con la de la viga apoyada, se observa una reducción drástica en la flecha. De hecho, para las mismas condiciones de carga y material, la flexión en una viga apoyada puede ser entre 4 y 5 veces mayor que en una viga empotrada. Esto subraya la importancia de la configuración de los apoyos en el diseño estructural.

3. Viga Soportada en un Solo Extremo (Viga en Voladizo o Cantilever)

Este escenario se presenta cuando una viga está firmemente anclada en un solo extremo, dejando el otro extremo libre. Un ejemplo típico es un balcón o el brazo de un robot. En este caso, la fijación en el extremo de apoyo debe ser necesariamente rígida (empotrada).

La flecha (f) en el extremo libre de una viga en voladizo con una fuerza puntual (F) aplicada en su extremo libre y su peso propio (m) se calcula así:

f = (F * l³)/(3 * E * I) + (m * g * l³)/(8 * E * I)

Aquí, el primer término representa la deformación causada por la fuerza puntual en el extremo libre, y el segundo término es la contribución del peso propio de la viga. Las vigas en voladizo son inherentemente menos rígidas que las vigas apoyadas o empotradas en ambos extremos, y su flecha es típicamente mucho mayor para una longitud y carga equivalentes.

Evaluación de los Resultados del Cálculo de Flecha

Una vez calculada la flecha, la pregunta clave es: ¿es aceptable? La respuesta no es universal, sino que depende directamente de la aplicación específica. Lo que es tolerable en un contexto puede ser catastrófico en otro.

La Flecha y su Relación con la Precisión

En aplicaciones donde la precisión es crítica, incluso una pequeña flecha puede tener consecuencias significativas. Por ejemplo:

• Corte por láser: Una flecha de tan solo 3 mm en un sistema de corte por láser puede ser inaceptable, ya que la pérdida de foco del láser resultaría en un corte de mala calidad o incompleto.
• Corte por agua: En contraste, en una aplicación de corte por chorro de agua, la misma flecha de 3 mm podría no ser tan crítica, dado que la tolerancia para el foco del chorro es mayor.
• Maquinaria CNC o robótica: En estos sistemas, cualquier desviación en la trayectoria debido a la flecha puede generar errores de posicionamiento, afectando la calidad del producto final y la repetibilidad de los procesos.

Los ingenieros deben establecer límites de flecha máximos basados en los requisitos de precisión del proceso. Estos límites a menudo se derivan de estándares de la industria, especificaciones del cliente o análisis de tolerancia.

La Flecha y su Relación con la Dinámica y la Rigidez del Movimiento

Si la viga o el puente soporta un movimiento vertical (como un cilindro o un actuador lineal), la flecha influye directamente en la dinámica del sistema. Una viga con una flecha excesiva se vuelve más elástica, perdiendo rigidez. Esta pérdida de rigidez es particularmente problemática en aplicaciones dinámicas con cambios constantes de dirección, ya que la viga podría entrar en resonancia.

La resonancia ocurre cuando la frecuencia de las vibraciones externas coincide con la frecuencia natural de la viga, lo que puede amplificar drásticamente la deformación y llevar a fallos estructurales o a una operación inestable. Como regla general (aunque cada aplicación requiere un estudio detallado):

• Para aplicaciones dinámicas, la flecha idealmente no debería superar 1 mm.
• Para aplicaciones más lentas o estáticas, una flecha de hasta 3 mm podría ser aceptable.

Estos valores son solo puntos de partida y deben ajustarse según la complejidad y las exigencias de cada diseño.

Medidas para Reducir la Flecha

Cuando los cálculos revelan una flecha excesiva, existen varias estrategias de diseño que los ingenieros pueden emplear para aumentar la rigidez de la viga y mitigar este problema. Las soluciones se centran en manipular los parámetros clave de las fórmulas de flecha:

1. Aumentar el Momento de Inercia (I) de la Viga

Dado que la flecha es inversamente proporcional al momento de inercia, aumentar el valor de I es una de las maneras más efectivas de reducir la deformación. Esto se logra modificando la geometría de la sección transversal de la viga, sin necesariamente añadir una cantidad significativa de material. Ejemplos incluyen:

• Utilizar perfiles estandarizados con altos valores de I, como vigas en I, H o perfiles tubulares cuadrados o rectangulares.
• Diseñar vigas compuestas que incorporen tirantes, refuerzos angulares o celosías (al estilo de las grúas de construcción) para distribuir el material de manera más eficiente lejos del eje neutro, maximizando así el momento de inercia.
• Aumentar la altura de la sección transversal de la viga es particularmente eficaz, ya que el momento de inercia es muy sensible a esta dimensión (a menudo al cubo o a la cuarta potencia de la altura).

2. Reducir el Peso Propio (m) de la Viga

El peso propio de la viga es un contribuyente constante a la flecha. Reducirlo puede ser una solución viable, especialmente en estructuras largas o móviles:

• Aligeramiento mediante vaciado: Diseñar secciones huecas o perforadas estratégicamente puede disminuir la masa sin comprometer drásticamente la rigidez si el material se retira de zonas de baja tensión.
• Uso de materiales alternativos: Si bien es importante considerar el módulo de elasticidad, elegir un material más ligero con una relación resistencia-peso favorable puede ser beneficioso. Por ejemplo, el aluminio es más ligero que el acero, aunque tiene un E menor. La clave es encontrar el equilibrio óptimo.

3. Aumentar el Módulo de Elasticidad (E)

El módulo de elasticidad es una propiedad intrínseca del material. Seleccionar un material con un E más alto es una forma directa de reducir la flecha:

• Selección de material: El acero, con un módulo de elasticidad de aproximadamente 205,000 N/mm², ofrece prestaciones de elasticidad significativamente superiores a las del aluminio (70,000 N/mm²). Esto significa que, para una geometría y carga dadas, una viga de acero se deformará menos que una de aluminio.
• Consideración del peso: Si bien el acero es más rígido, también es más denso. El objetivo es aumentar el módulo de elasticidad en una proporción mayor que el aumento de peso, para que el beneficio en rigidez supere cualquier incremento en la flecha debido al peso propio.

En resumen, la combinación óptima de material y geometría de la sección transversal es clave para diseñar vigas que cumplan con los requisitos de rigidez y flecha de una aplicación específica.

Tabla Comparativa de Módulos de Elasticidad (E)

Para ilustrar la importancia del material en la rigidez de una viga, la siguiente tabla muestra el módulo de elasticidad de algunos materiales comunes:

Como se puede apreciar, el acero ofrece una rigidez considerablemente mayor por unidad de área que el aluminio, lo que lo convierte en una opción preferente para estructuras donde la flecha debe minimizarse.

Preguntas Frecuentes sobre la Flecha en Vigas

¿Cuál es la diferencia principal entre una viga apoyada y una viga empotrada?

La diferencia radica en la restricción de rotación en los apoyos. Una viga apoyada (simplemente apoyada) permite cierta rotación en sus extremos, mientras que una viga empotrada restringe completamente tanto el movimiento vertical como la rotación. Esta restricción adicional hace que las vigas empotradas sean mucho más rígidas y experimenten una flecha significativamente menor bajo las mismas condiciones de carga y longitud.

¿Por qué el momento de inercia (I) es tan importante en el cálculo de la flecha?

El momento de inercia geométrico (I) es crucial porque cuantifica la resistencia de una sección transversal a la flexión. Una sección con un mayor valor de I distribuye su material de manera más eficiente lejos del eje neutro, lo que le permite resistir mejor la deformación. Es por eso que las vigas altas y delgadas (como las vigas en I) son más eficientes para resistir la flexión que una barra sólida con la misma área de sección transversal.

¿Cómo afecta la longitud de la viga a la flecha?

La longitud de la viga (l) es uno de los factores más críticos. En la mayoría de las fórmulas de flecha, la longitud aparece elevada al cubo (l³) o incluso a la cuarta potencia (l⁴). Esto significa que un pequeño aumento en la longitud de la viga resultará en un aumento desproporcionadamente grande en la flecha. Por ejemplo, si duplicamos la longitud de una viga, su flecha podría aumentar ocho veces o más, haciendo que las vigas largas sean particularmente susceptibles a la deformación.

¿Qué materiales son mejores para reducir la flecha?

Los materiales con un alto módulo de elasticidad (E) son los mejores para reducir la flecha, ya que son más rígidos. El acero es un excelente ejemplo, con un E significativamente mayor que el del aluminio. Sin embargo, la elección del material también debe considerar el peso, el costo y otros requisitos de diseño específicos de la aplicación.

¿Existe un valor de flecha máxima universalmente aceptado para todas las aplicaciones?

No, no existe un valor de flecha máxima universal. La flecha aceptable depende enteramente de la aplicación. Lo que es aceptable para un puente grúa de grandes dimensiones puede ser inaceptable para una máquina de precisión. Los límites de flecha se determinan en función de los requisitos de rendimiento, precisión, dinámica y seguridad de cada proyecto individual, a menudo siguiendo códigos de diseño y estándares de la industria.

En conclusión, el cálculo y control de la flecha en vigas es un pilar fundamental en la ingeniería estructural y mecánica. Al comprender los principios detrás de la deformación, los factores que la influyen y las estrategias para mitigarla, los ingenieros pueden diseñar estructuras más robustas, precisas y eficientes, garantizando el éxito y la seguridad de sus proyectos.
