Cómo Calcular la Impedancia de Fase en Circuitos AC

La impedancia es un concepto fundamental en la electrónica que todo ingeniero de hardware encuentra. Ya se trate de circuitos de baja frecuencia como amplificadores de audio, fuentes de alimentación conmutadas o PCBs digitales de alta velocidad, el cálculo de la impedancia es un aspecto crítico del diseño requerido en diferentes puntos de un circuito.

Comprender cómo encontrar y calcular la impedancia de una red RLC compleja ayuda en el diseño de filtros, y determinar la impedancia de una pista de PCB es crítico para la adaptación de impedancias en enlaces de señales de alta velocidad. Esencialmente, la impedancia extiende la idea de resistencia simple a los circuitos de corriente alterna (AC) al incluir los efectos de capacitores e inductores, cuya oposición a la corriente varía con la frecuencia.

¿Qué es la Impedancia?

La impedancia es la oposición total que un circuito presenta a la corriente alterna. Se mide en ohmios (Ω), al igual que la resistencia. Sin embargo, a diferencia de la resistencia pura, que se aplica a la corriente continua (DC) o de estado estacionario, la impedancia en los circuitos de AC incluye la reactancia, la oposición dependiente de la frecuencia de los inductores y capacitores.

La impedancia es una cantidad compleja con una magnitud y un ángulo de fase. Por lo tanto, puede expresarse como una combinación de una parte real (resistencia R) y una parte imaginaria (reactancia X). El cálculo de la impedancia implica no solo el tamaño de la oposición, sino también la relación de fase entre el voltaje y la corriente.

En la práctica, el cálculo de la impedancia permite a los ingenieros predecir cómo se comportarán los circuitos de AC: les permite determinar el consumo de corriente para un voltaje de AC dado (usando la ley de Ohm de AC: I = V/Z), encontrar puntos de resonancia y diseñar redes de adaptación.

Este artículo proporciona un tutorial completo sobre cómo calcular la impedancia en varios escenarios. Cubrirá:

• Fundamentos teóricos de la impedancia, fasores y reactancia.
• Métodos para calcular la impedancia de diferentes componentes y combinaciones de circuitos.
• Casos especiales de impedancia de línea de transmisión (impedancia característica) e impedancia de pista de PCB para diseños de alta velocidad.
• Herramientas prácticas (como VNAs y analizadores de impedancia) y técnicas para medir o simular la impedancia.

Comprendiendo la Impedancia en Circuitos de AC (Resistencia, Reactancia y Fasores)

En un circuito de DC, solo tratamos con resistencia, una medida de cuánto se opone un componente a la corriente constante. En los circuitos de AC, sin embargo, encontramos la reactancia junto con la resistencia. La reactancia surge de los elementos de almacenamiento de energía: los inductores y capacitores “resisten” los cambios en la corriente o el voltaje, respectivamente.

Resistencia vs. Reactancia

La impedancia de un resistor es puramente real e igual a su resistencia R. No depende de la frecuencia y no causa ningún cambio de fase entre el voltaje y la corriente. Por otro lado, un inductor y un capacitor tienen una impedancia puramente imaginaria que varía con la frecuencia:

• Un inductor con inductancia L tiene una impedancia:
  Z_L = jωL
  El término jωL (donde j es la unidad imaginaria y ω = 2πf es la frecuencia angular) indica una impedancia imaginaria positiva, lo que significa que el voltaje adelanta a la corriente en 90° en un inductor. La magnitud de la reactancia inductiva es X_L = ωL, que aumenta linealmente con la frecuencia f. A frecuencias más altas, un inductor ofrece una mayor oposición a la AC (circuito abierto para frecuencias muy altas), mientras que en DC (f = 0, ω = 0) la impedancia de un inductor ideal es cero (un cortocircuito).
• Un capacitor con capacitancia C tiene una impedancia:
  Z_C = -j/ωC
  Esta es una cantidad imaginaria negativa, lo que indica que el voltaje del capacitor retrasa la corriente en 90°. La magnitud de la reactancia capacitiva es X_C = 1/ωC, que disminuye a medida que aumenta la frecuencia. A altas frecuencias, la impedancia de un capacitor se acerca a cero (cortocircuito), mientras que a frecuencias muy bajas o DC, su impedancia es extremadamente alta (circuito abierto).

Una impedancia puramente resistiva puede pensarse como Z = R + j0 (parte imaginaria cero). Una reactancia pura ideal es Z = 0 ± jX (parte real cero). La mayoría de los circuitos reales tienen alguna combinación de ambos.

La Impedancia como Número Complejo

Combinamos resistencia y reactancia en una única expresión compleja para la impedancia:

Z = R + jX

donde:

• R es la parte real (componente resistiva).
• X es la parte imaginaria (componente reactiva, positiva para inductiva, negativa para capacitiva).

Ley de Ohm y Fasores

La Ley de Ohm se generaliza a los circuitos de AC usando la impedancia: V = I·Z. Si tratamos el voltaje sinusoidal V y la corriente I como fasores (representaciones complejas de su amplitud y fase), su relación produce la impedancia compleja Z.

Por lo tanto, puede calcular la impedancia tomando el voltaje fasorial dividido por la corriente fasorial a una frecuencia dada. El ángulo de fase de la impedancia es igual a la fase del voltaje menos la fase de la corriente.

Un diagrama fasorial es una herramienta visual útil: es un diagrama vectorial giratorio que muestra la fase relativa de voltajes y corrientes.

Por ejemplo, en un circuito en serie con un resistor y un inductor, la caída de voltaje del resistor está en fase con la corriente, mientras que la caída de voltaje del inductor está 90° adelantada a la corriente. Dibujar estos como vectores perpendiculares (voltaje resistivo en el eje horizontal, inductivo en el vertical) produce un triángulo rectángulo; la hipotenusa representa el voltaje total (y por lo tanto la impedancia total multiplicada por la corriente).

Dependencia de la Frecuencia

La impedancia es generalmente una función de la frecuencia. Los elementos resistivos son constantes, pero las reactancias inductivas y capacitivas varían con la frecuencia. Así, la impedancia de una red RLC puede cambiar drásticamente en el espectro de frecuencias; por ejemplo, a una cierta frecuencia, las reactancias inductiva y capacitiva podrían cancelarse entre sí (resonancia), produciendo una impedancia puramente resistiva. Por lo tanto, es importante especificar la frecuencia al determinar la impedancia de los circuitos reactivos.

Cálculo de la Impedancia de Componentes Básicos (R, L y C)

Para calcular la impedancia en cualquier circuito de AC, un buen punto de partida es conocer la impedancia de los componentes individuales a la frecuencia de operación. Aquí resumimos las fórmulas de impedancia para resistores, inductores y capacitores:

Estas relaciones nos dicen cómo encontrar la impedancia para cada tipo de elemento pasivo:

• Resistores: La impedancia es simplemente igual a la resistencia (por ejemplo, un resistor de 10 Ω tiene Z = 10 + j0 Ω en todas las frecuencias). No hay dependencia de la frecuencia ni cambio de fase introducido por un resistor ideal.
• Inductores: La impedancia crece con la frecuencia. Por ejemplo, un inductor de 1 mH tiene X_L = 2πf⋅0.001. A f = 1 kHz, X_L ≈ 6.28 Ω; a 100 kHz, X_L ≈ 628 Ω. La 'j' en Z_L = jX_L significa una fase de +90° (la corriente retrasa al voltaje). Los inductores impiden las corrientes de alta frecuencia más que las de baja frecuencia.
• Capacitores: La impedancia disminuye con la frecuencia. Para un capacitor de 1 µF, X_C = 1/(2πf⋅10^-6). A f = 1 kHz, X_C ≈ 159 Ω; a 100 kHz, X_C ≈ 1.59 Ω. El ‘–j’ indica una fase de –90° (la corriente adelanta al voltaje). Los capacitores permiten el paso de AC de alta frecuencia más fácilmente (baja impedancia) mientras bloquean la AC de baja frecuencia o DC (alta impedancia).

Impedancia en Circuitos en Serie y Paralelo

La mayoría de los circuitos prácticos tienen múltiples componentes. Para calcular la impedancia de una red, a menudo necesitará combinar las impedancias de los componentes en serie o en paralelo. Las reglas de combinación son análogas a las de los resistores, solo que utilizando aritmética compleja:

Impedancias en Serie

Las impedancias en serie simplemente se suman. Si un inductor (Z_L) está en serie con un resistor (R) y un capacitor (Z_C), la impedancia total es:

Z_total = R + Z_L + Z_C

Z_total = R + jωL + 1/(jωC)

Se suman las partes reales y las partes imaginarias por separado. Por ejemplo, un circuito R–L en serie tiene:

Z = R + jX_L

un R–C en serie tiene:

Z = R - jX_C

un R–L–C en serie sería:

Z = R + j(X_L - X_C)

Si X_L = X_C a alguna frecuencia, las partes imaginarias se cancelan y la impedancia se vuelve puramente R (esta es la condición de resonancia en un RLC en serie).

Impedancias en Paralelo

Las impedancias en paralelo se combinan como los resistores en paralelo usando recíprocos (admitancias). La impedancia equivalente Z_eq de N impedancias en paralelo Z1, Z2, ... ZN viene dada por:

1/Z_eq = 1/Z1 + 1/Z2 + ... + 1/ZN

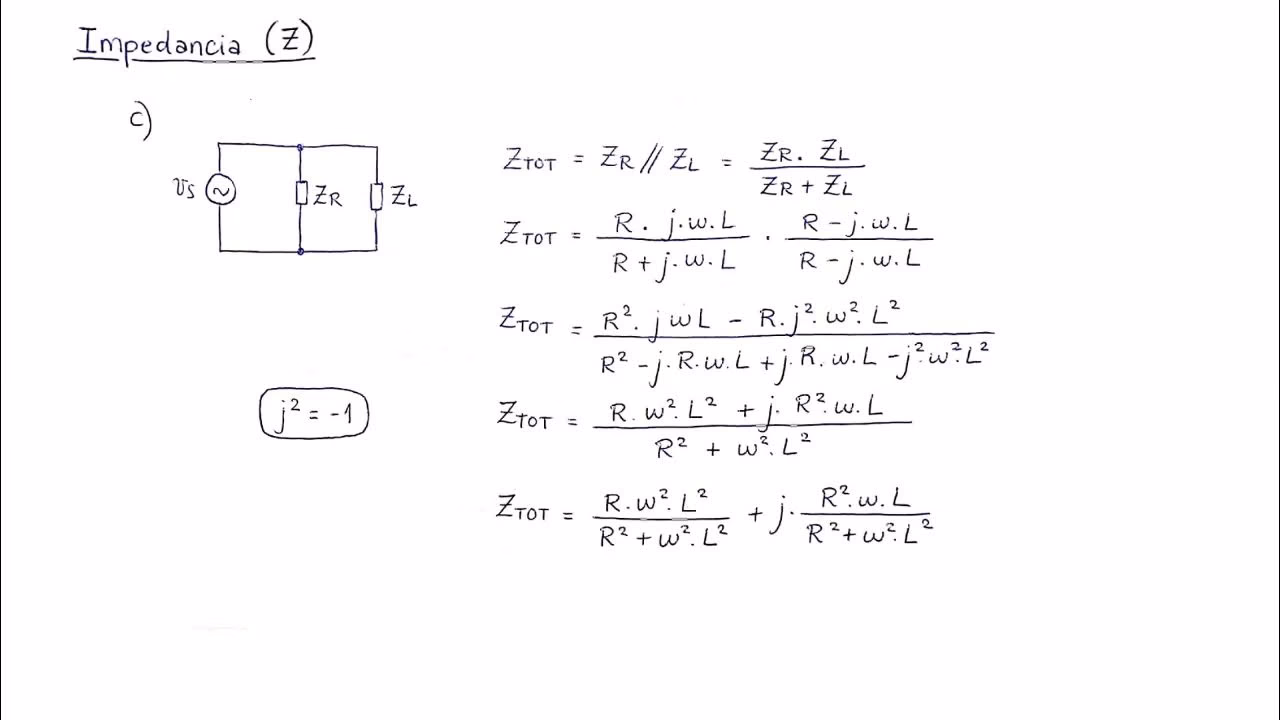

Para dos impedancias en paralelo, una fórmula conveniente es:

Z_eq = (Z1 * Z2) / (Z1 + Z2)

que es análoga al producto-sobre-suma para dos resistores. Tenga en cuenta que las Z son complejas, por lo que el álgebra implica multiplicación y suma complejas.

Combinaciones Serie–Paralelo

Muchos circuitos pueden reducirse combinando primero algunos elementos en serie y otros en paralelo paso a paso. Por ejemplo, en una red RLC serie-paralelo, podría combinar componentes en serie en una impedancia parcial, luego calcular el paralelo con otra rama, etc. El proceso es el mismo que aprendió para los circuitos resistivos, excepto que utiliza aritmética compleja. Puede ser útil dividir el problema: primero calcule la impedancia de cada rama, luego combine esas ramas en paralelo o serie según sea necesario. Si las matemáticas se vuelven engorrosas, un simulador de circuitos en el dominio fasorial o una herramienta como SPICE (más sobre esto más adelante) puede calcularlo por usted.

Diagrama Fasorial para Serie vs. Paralelo

En un circuito en serie, la misma corriente fluye a través de cada elemento, y los voltajes fasoriales se suman. En un circuito en paralelo, el mismo voltaje está en cada rama, y las corrientes fasoriales se suman.

Pero en ambos casos, el método para calcular la impedancia equivalente es usar la suma en serie o la fórmula recíproca en paralelo. Preste siempre atención a los signos de los componentes reactivos (+jX para el inductor, –jX para el capacitor) al sumar.

Impedancia Característica de Líneas de Transmisión

Cuando se trata de señales de alta frecuencia o flancos digitales rápidos, las pistas de circuito y los cables deben tratarse como líneas de transmisión. Una línea de transmisión (como un cable coaxial o una pista de PCB enrutada sobre un plano de tierra) tiene una propiedad llamada impedancia característica, generalmente denotada Z₀.

Esta es la impedancia que la línea presenta a una onda que viaja a lo largo de ella, independientemente de la longitud de la línea (asumiendo que la línea es infinitamente larga o está correctamente terminada para que no haya reflejos). En esencia, si envía una señal rápida a un cable largo, parecerá que el cable es un resistor de valor Z₀ en lo que respecta a esa señal.

Definición: La impedancia característica (también conocida como impedancia de onda) es la relación entre el voltaje y la corriente de una sola onda que se propaga en la línea, en ausencia de reflejos. Para una línea de transmisión sin pérdidas (o de baja pérdida), Z₀ se determina por la geometría y los materiales de la línea:

• Para un cable coaxial, Z₀ = √(L'/C'), donde L' y C' son la inductancia y la capacitancia por unidad de longitud. Los cables coaxiales estándar a menudo tienen una Z₀ de 50 Ω o 75 Ω por diseño.
• Para líneas de cable paralelo o pistas de PCB, Z₀ se da mediante fórmulas más complejas que dependen del espaciado de los conductores, el ancho de la pista, la constante dieléctrica, etc. Por ejemplo, la impedancia de una línea de dos cables paralelos puede aproximarse por Z₀ = (276 / √ε_r) * log10(D/r), donde D es el espaciado, r es el radio del cable, y ε_r es la constante dieléctrica. Las microstrip y stripline tienen sus propias fórmulas empíricamente derivadas o pueden encontrarse a través de calculadoras.

Es importante tener en cuenta que la impedancia característica depende de la frecuencia cuando se consideran las pérdidas y la dispersión dieléctrica, pero en el caso ideal sin pérdidas, puede tratarse como constante en un rango. Los sistemas digitales y de RF típicos de alta velocidad utilizan líneas con una Z₀ controlada (50 Ω es lo más común, pero se utilizan otras como 75 Ω para video, 100 Ω diferencial para Ethernet/USB, etc.).

Cálculo o Determinación de Z₀

A diferencia de una impedancia simple concentrada, normalmente no se calcula la impedancia característica de una pista desde cero con álgebra básica; en su lugar, se utilizan herramientas de resolución de campo, calculadoras de impedancia o fórmulas estandarizadas.

Por ejemplo, la impedancia de una microstrip (pista en una capa externa de la PCB, sobre un plano de tierra) depende del ancho de la pista, el grosor de la pista, la constante dieléctrica (ε_r) del material de la PCB y la altura de la pista sobre el plano. Existen calculadoras en línea y herramientas de diseño de PCB que producen Z₀ al introducir esos parámetros.

Como una idea rápida: una microstrip de 50 Ω en FR-4 (~ε_r = 4.3) podría tener un ancho del orden del doble de la altura sobre el plano (esto es muy aproximado; la fórmula real no es lineal). Una stripline (pista enterrada entre planos) tendrá una fórmula diferente y típicamente un ancho más estrecho para la misma impedancia debido al dieléctrico superior e inferior.

Impedancia de Pistas de PCB (Cálculos de Microstrip y Stripline)

En las placas de circuito impreso (PCB), el concepto de impedancia característica se traduce en pistas que actúan como líneas de transmisión. Hay dos tipos comunes de estructuras de líneas de transmisión de PCB:

• Microstrip: Una pista en una capa externa de la PCB, separada de un plano de referencia (plano de tierra o de potencia) por un dieléctrico. Un lado de la pista “ve” aire (o máscara de soldadura), el otro ve el sustrato.
• Stripline: Una pista intercalada entre dos planos de referencia dentro de la PCB (completamente incrustada en dieléctrico).

Ambos tienen fórmulas bien definidas para la impedancia. Para una comprensión simplista:

• La impedancia de la microstrip depende del ancho de la pista (W), el grosor del dieléctrico (H, la distancia al plano), la constante dieléctrica (ε_r) y el grosor de la pista (T). Pistas más estrechas, dieléctricos más delgados (plano más cercano) o ε_r más alta resultan en una impedancia más baja (porque la capacitancia por longitud es mayor). Pistas más anchas o ε_r más baja dan una impedancia más alta.
• La impedancia de la stripline depende de factores similares, pero dado que el campo está completamente en el dieléctrico, las ecuaciones difieren. Generalmente, para la misma geometría, una stripline produce una impedancia más baja que una microstrip (porque el campo está confinado y la constante dieléctrica efectiva es mayor).

En la práctica, los diseñadores a menudo apuntan a impedancias específicas para ciertas señales. Por ejemplo, los pares diferenciales USB, HDMI y PCIe suelen enrutarse como 90 Ω diferenciales (lo que corresponde a dos pistas de 50 Ω de terminación simple en un par). Una pista de reloj de terminación simple o de RF podría ser de 50 Ω. El cálculo real de la impedancia de la pista de PCB se realiza mediante:

• Consultando estándares o datos del fabricante: Los fabricantes de PCB a menudo proporcionan tablas de impedancia o ajustarán el ancho por usted si especifica la impedancia objetivo y la pila de capas.
• Usando herramientas de software: Las herramientas CAD como Altium Designer, KiCad (con plugins) o herramientas especializadas (Si9000 de Polar Instruments, ATLC, etc.) pueden calcular la impedancia. Incluso recursos generales como calculadoras cotidianas o herramientas en línea están disponibles donde usted ingresa W, H, T, ε_r y obtiene Z₀.
• Construyendo un modelo de resolución de campo: Para diseños críticos, un solucionador de campo 2D puede dar una impedancia precisa considerando todos los detalles de la geometría.

Hasta ahora hemos discutido cómo calcular la impedancia en papel. En la práctica, los ingenieros a menudo verifican la impedancia mediante mediciones o simulaciones. Esta sección cubre las herramientas comunes: analizadores de impedancia, analizadores de redes vectoriales, medidores LCR, simulaciones SPICE y las mejores prácticas para mediciones de impedancia precisas.

Herramientas y Mejores Prácticas para la Medición y Simulación de Impedancia

Analizadores de Impedancia y Medidores LCR vs. VNAs

Para frecuencias bajas a medias (desde DC hasta quizás unos pocos MHz o unas pocas decenas de MHz), se utilizan analizadores de impedancia dedicados o medidores LCR para medir la impedancia de componentes y circuitos. Estos instrumentos aplican una pequeña señal de AC al Dispositivo Bajo Prueba (DUT) y miden la corriente y la fase resultantes para calcular la impedancia directamente (a menudo proporcionando resultados en términos de magnitud/fase o R y X equivalentes).

A menudo pueden barrer la frecuencia para producir una curva de impedancia vs. frecuencia. Un medidor LCR típico podría medir de 20 Hz a 1 MHz, por ejemplo, y puede seleccionar automáticamente rangos para medir impedancias desde miliohmios hasta megaohmios. A menudo soportan conexiones de 4 hilos (Kelvin) para eliminar la resistencia de los cables en mediciones de baja impedancia.

Para altas frecuencias (RF y microondas, desde kHz hasta GHz), la herramienta de elección es el Analizador de Redes Vectoriales (VNA). Un VNA mide los parámetros de dispersión (parámetros S), esencialmente observando las señales reflejadas y transmitidas cuando se conecta una impedancia de referencia conocida (generalmente 50 Ω). A partir de los parámetros S, se puede calcular la impedancia compleja.

Los VNAs suelen tener puertos con impedancia característica de 50 Ω; al medir S11 (coeficiente de reflexión en el puerto), el VNA puede calcular la impedancia del DUT utilizando la calibración y las fórmulas de conversión. Los VNAs modernos pueden incluso mostrar directamente la impedancia o admitancia en un diagrama de Smith o vs. frecuencia.

Simulaciones SPICE

A veces se desea determinar la impedancia sin construir físicamente el circuito. La simulación de circuitos es invaluable para esto. Un enfoque común:

• Utilice un simulador basado en SPICE (como LTspice, PSpice, Multisim, etc.) para modelar su circuito.
• Para encontrar la impedancia en SPICE, puede hacer un análisis de barrido de AC. Para la impedancia de entrada, un truco es excitar la entrada del circuito con una fuente de corriente de AC de 1 A; entonces el voltaje de AC en ese nodo de la fuente es directamente igual a la impedancia (ya que V = I·Z e I=1 A).
• SPICE puede generar datos complejos, o es posible que tenga que calcular la magnitud y la fase a partir de las partes real/imaginaria. Algunas GUIs de SPICE le permiten trazar directamente la impedancia frente a la frecuencia mediante una sonda de medición adecuada o un script.

Por ejemplo, para simular la impedancia de un circuito RLC en paralelo, podría:

• Colocar una fuente de AC de 1A a través de la red RLC.
• Realizar un barrido de AC desde, digamos, 1 Hz hasta 1 MHz.
• Trazar el voltaje a través de la fuente; ese voltaje en cada frecuencia es la impedancia compleja (en el análisis lineal SPICE dará componentes reales e imaginarios, o puede derivar la magnitud = |V| ya que |I|=1). El gráfico de |Z| vs. f podría mostrar un pico o un valle de resonancia, etc.

Más allá de SPICE, existen herramientas de simulación de RF (Keysight ADS, AWR Microwave Office) y solucionadores de campo que calculan la impedancia de estructuras a partir de las ecuaciones de Maxwell. Sin embargo, para la mayoría de las tareas de impedancia de circuitos, SPICE es suficiente.

Mejores Prácticas y Desafíos de Medición

Medir la impedancia con precisión en la vida real puede ser complicado. Aquí hay algunos desafíos y estrategias comunes:

• Parásitos: Los componentes reales no son ideales: un resistor tiene algo de inductancia y capacitancia pequeñas, un capacitor tiene resistencia serie equivalente (ESR) e inductancia serie equivalente (ESL), un inductor tiene resistencia de bobinado y capacitancia entre bobinados. Estos elementos parásitos significan que la impedancia de un componente puede desviarse de la fórmula ideal, especialmente a altas frecuencias. Por ejemplo, un capacitor podría medirse como capacitivo a baja frecuencia, pero por encima de su frecuencia de auto-resonancia, parece inductivo (porque la ESL domina). Mitigación: Los fabricantes a menudo proporcionan curvas de impedancia vs. frecuencia para los componentes. Al medir, tenga en cuenta el rango de frecuencia y, si es posible, mida un estándar conocido para ver el comportamiento del sistema.
• Efectos del Accesorio y los Cables: Los cables, alambres o pistas de PCB utilizados para conectar al instrumento de medición añaden impedancia (especialmente inductancia para los cables y capacitancia para la geometría del accesorio). A alta frecuencia, incluso unos pocos centímetros de cable pueden añadir una reactancia inductiva significativa (por ejemplo, 5 cm de cable de prueba podrían ser ~50 nH, ¡lo que es j15 Ω a 50 MHz!). Mitigación: Use los cables más cortos posibles, use conexiones de 4 hilos para baja impedancia (los cables de detección casi no llevan corriente, por lo que no caen voltaje).
• Rango Dinámico y Límites de Frecuencia: Un medidor LCR podría tener dificultades para medir una impedancia muy alta (por ejemplo, 100 MΩ) o una muy baja (por ejemplo, 0.001 Ω) debido a las limitaciones del instrumento. De manera similar, un VNA tiene un piso de ruido y podría no resolver con precisión una impedancia de Q extremadamente alta en ciertas frecuencias. Mitigación: Conozca el rango de su instrumento; para impedancias muy bajas, use instrumentos que puedan aplicar Kelvin de 4 hilos y altas corrientes de prueba; para muy altas, use mediciones protegidas para reducir las fugas.
• Temperatura y Polarización: La impedancia de los componentes puede depender de la temperatura o la polarización de DC (los capacitores, especialmente los cerámicos, cambian la capacitancia con el voltaje de DC aplicado; los inductores pueden saturarse con la corriente de DC, alterando la inductancia). Al medir, considere si necesita una polarización de DC aplicada (algunos analizadores de impedancia tienen fuentes de polarización de DC para medir, por ejemplo, la capacitancia en circuito bajo polarización). Mantenga la temperatura estable o mida rápidamente para evitar la deriva.
• Reflexiones y Longitud del Cable (para RF): Cuando se utiliza un VNA para medir un componente a alta frecuencia, la forma en que se monta el componente es importante. Si no está directamente en el plano calibrado, la estructura intermedia (como un accesorio o PCB) tendrá su propia impedancia de línea de transmisión y necesita ser desincrustada. Por ejemplo, medir un capacitor SMT podría implicar una plantilla de prueba con un lanzamiento coaxial; debe calibrar hasta el lanzamiento y posiblemente hacer una extensión de puerto o desincrustación para obtener la verdadera impedancia del componente.

Ejemplos del Mundo Real y Casos de Estudio

Consolidemos los conceptos con un par de ejemplos del mundo real:

Ejemplo 1: Impedancia de un Circuito RLC en Serie (Resonancia)

Imagine un circuito en serie con un resistor R = 10 Ω, un inductor L = 100 μH y un capacitor C = 10 μF. ¿Cuál es la impedancia a 1 kHz y a 5 kHz?

Primero, calcule las reactancias: A 1 kHz:

• X_L = 2π(1000)(100×10^-6) ≈ 0.628 Ω
• X_C = 1/[2π(1000)(10×10^-6)] ≈ 15.9 Ω

La reactancia neta X = X_L – X_C ≈ 0.628 – 15.9 = –15.27 Ω (capacitiva en general).

Así que Z a 1kHz = 10 – j15.27 Ω. La magnitud |Z| = √(10^2 + 15.27^2) ≈ 18.3 Ω, y la fase φ = arctan(–15.27/10) ≈ –56°. Este circuito a 1 kHz está dominado por el capacitor (la corriente adelanta al voltaje).

A 5 kHz:

• X_L = 2π(5000)(100e-6) = 3.14 Ω
• X_C = 1/[2π(5000)(10e-6)] = 3.18 Ω

X neta ≈ 3.14 – 3.18 = –0.04 Ω (casi cero – curiosamente, esto está cerca de la resonancia).

Z_5kHz ≈ 10 – j0.04 Ω, esencialmente 10 Ω con una pequeña parte capacitiva. |Z| ≈ 10.0 Ω, φ ≈ –0.23°, casi puramente resistivo. De hecho, la frecuencia resonante de este RLC es:

f₀ = 1/(2π√(LC)) = 1/(2π√(100e-6⋅10e-6)) ≈ 1591 Hz.

A 5 kHz estamos más allá de la resonancia en este caso, pero debido a que R es pequeño, la impedancia en la resonancia caería aproximadamente a R (el valor resistivo). Exactamente en f₀, X_L = X_C, las partes reactivas se cancelan, y Z = R (impedancia mínima para RLC en serie).

Ejemplo 2: Adaptación de Impedancia de una Línea de Transmisión

Suponga que está diseñando una entrada ADC de alta velocidad, y la hoja de datos del fabricante indica que la entrada analógica del ADC tiene una impedancia de 1 kΩ. Necesita alimentarla desde una fuente de 50 Ω a través de una corta pista de PCB. Conectar directamente 50 Ω a 1 kΩ causará una reflexión debido a la falta de adaptación de impedancias. Decide añadir un resistor en serie en la fuente para adaptarla.

Aquí la “línea de transmisión” es la pista de PCB, que diseñaremos para 50 Ω. La fuente (amplificador operacional del controlador) probablemente tiene una baja impedancia de salida (digamos 50 Ω o menos), así que al añadir un resistor en serie R_s, podemos hacer que fuente + R_s = 50 Ω total. Supongamos que la salida del amplificador operacional es ~0 Ω para simplificar y usamos R_s = 50 Ω. Ahora la impedancia de la fuente es 50 Ω, la línea es 50 Ω – una adaptación perfecta en el extremo de la fuente.

En el extremo del ADC, tenemos 1 kΩ (que es mucho más alto que 50 Ω). Esto es una falta de adaptación que hará que la mayor parte de la onda sea absorbida por los 1 kΩ, pero una pequeña parte (coeficiente de reflexión Γ = (Z_carga – Z₀)/(Z_carga + Z₀) = (1000 – 50)/(1000 + 50) ≈ 0.90) se refleje. Una reflexión del 90% es en realidad bastante alta, lo que significa que casi toda la onda se refleja. Eso suena mal, pero note lo que sucede en la fuente: la onda reflejada que viaja de regreso golpea la fuente que está adaptada (fuente de 50 Ω a línea de 50 Ω) – en la fuente, la reflexión ve una terminación adaptada y es absorbida sin una nueva reflexión.

El efecto neto es una forma de terminación de fuente: la señal inicial que baja por la línea tiene la mitad de la amplitud (divisor de voltaje entre la fuente de 50 y la línea de 50), y cuando llega al ADC de alta impedancia, el voltaje se duplica (porque la energía se refleja, sumándose a la onda incidente). El ADC ve efectivamente la amplitud completa de la señal pero retrasada por el tiempo de viaje. No hay oscilación porque la reflexión fue absorbida en el lado de la fuente en el segundo paso.

Ejemplo 3: Medición del Perfil de Impedancia de un Componente

Tiene un capacitor electrolítico de 10 μF y quiere conocer su impedancia a través de la frecuencia (para propósitos de desacoplamiento de la fuente de alimentación). Utiliza un analizador de impedancia para barrer desde 100 Hz hasta 1 MHz. El resultado podría verse así:

• A 100 Hz, |Z| ≈ 160 Ω (principalmente capacitivo, fase ~ –90°).
• A 1 kHz, |Z| ≈ 16 Ω.
• A 10 kHz, |Z| ≈ 1.6 Ω.
• A 100 kHz, |Z| ha caído a un mínimo de 0.2 Ω – esta es la ESR (resistencia serie equivalente) del capacitor, y ocurre en la frecuencia de auto-resonancia del capacitor donde X_C es igual a la X_L del ESL. La fase es 0° aquí.
• Más allá de 100 kHz, la impedancia comienza a subir de nuevo (región inductiva ahora). A 1 MHz, |Z| podría ser 1 Ω (inductivo).

Conclusión

La impedancia es la piedra angular del análisis de circuitos de AC y el diseño de alta frecuencia. En este artículo, hemos aprendido que para calcular la impedancia combinamos resistencias y reactancias utilizando números complejos, aplicamos la Ley de Ohm en forma fasorial y usamos reglas de combinación en serie/paralelo para desglosar redes complejas. Discutimos cómo los inductores y capacitores introducen impedancia dependiente de la frecuencia y cómo estos efectos de frecuencia pueden llevar a un comportamiento de resonancia o filtrado. También exploramos casos especializados como la impedancia característica de las líneas de transmisión, un factor crítico en la integridad de la señal para circuitos digitales rápidos y de RF, y cómo diseñar o medir la impedancia controlada en las pistas de PCB para asegurar reflejos mínimos de la señal.

A medida que avanza la tecnología, el análisis de impedancia sigue siendo una habilidad vital. De hecho, con velocidades cada vez mayores en los sistemas digitales (tasas de flanco rápidas equivalentes a frecuencias de multi-GHz) y la proliferación de aplicaciones de RF (5G, radios IoT, etc.), comprender la impedancia es más importante que nunca. Las tendencias futuras incluyen una sintonización de impedancia más automatizada (por ejemplo, redes de adaptación adaptativas) y, cada vez más, herramientas de simulación que pueden predecir problemas de impedancia a nivel de sistema (como picos de impedancia de la red de distribución de energía que causan ruido).

Preguntas Frecuentes

1. ¿Cuál es la diferencia entre resistencia e impedancia?

La resistencia es la oposición a una corriente continua (DC) estable. Es un número real y no depende de la frecuencia. Por otro lado, la impedancia es la oposición a la corriente alterna (AC), que consiste en resistencia y reactancia. La impedancia generalmente se expresa como un valor complejo Z = R + jX. La principal diferencia es que la impedancia incluye los efectos de los capacitores e inductores (que crean reactancia) y, por lo tanto, varía con la frecuencia, causando cambios de fase entre el voltaje y la corriente. La impedancia a 0 Hz (DC) es solo resistencia, pero puede ser diferente a otras frecuencias. En resumen, todos los resistores tienen impedancia (igual a R, constante con la frecuencia), pero los inductores y capacitores tienen impedancia que cambia con la frecuencia (reactancia pura en el caso ideal).

2. ¿Cómo afecta la frecuencia a la impedancia?

La frecuencia puede afectar la impedancia de las siguientes maneras:

• La impedancia de un inductor aumenta con la frecuencia: X_L = 2πfL. Por lo tanto, a mayor f, un inductor se parece más a un circuito abierto (mayor Ω). A baja f (acercándose a DC), la impedancia de un inductor ideal tiende a 0 Ω, comportándose como un cortocircuito.
• La impedancia de un capacitor disminuye con la frecuencia: X_C = 1/(2πfC). Por lo tanto, a mayor f, un capacitor permite que la AC pase más fácilmente (menor Ω). A baja f (DC), la impedancia de un capacitor se vuelve extremadamente alta.

Las redes complejas pueden tener frecuencias resonantes donde las reactancias inductivas y capacitivas se cancelan. Por debajo de la resonancia, un circuito podría parecer capacitivo; por encima, inductivo. La frecuencia también puede sacar a la luz las características parásitas de los componentes (por ejemplo, el ESL de un capacitor haciéndolo inductivo a frecuencias muy altas).

3. ¿Puedo medir la impedancia con un multímetro?

Un multímetro digital (DMM) regular típicamente mide la resistencia de DC cuando usa la función de ohmímetro; aplica una pequeña señal de DC (o de baja frecuencia) para estimar la resistencia. No mide directamente la impedancia de AC como una función de la frecuencia. Para medir verdaderamente la impedancia (magnitud y fase) a través de las frecuencias, necesitaría un medidor LCR o un analizador de impedancia, que pueden barrer un rango de frecuencias de AC y medir la respuesta.

4. ¿Por qué es importante la adaptación de impedancias?

La adaptación de impedancias asegura que la impedancia de la fuente, la impedancia de la línea de transmisión y la impedancia de la carga sean iguales. Es crucial por varias razones, como:

• Transferencia Máxima de Potencia: Si desea entregar la mayor potencia de una fuente a una carga.
• Integridad de la Señal: En señales digitales de alta velocidad, si la impedancia de la línea de transmisión y la carga no coinciden con el controlador, pueden ocurrir reflejos, causando sobretensión, oscilaciones o incluso errores lógicos.
• Minimización de SWR en líneas de RF: En las líneas de transmisión de RF, una falta de coincidencia provoca un patrón de onda estacionaria debido a los reflejos, cuantificado por la relación de onda estacionaria (SWR). Un SWR alto significa menos potencia directa y más pérdidas/calor en el sistema.
• Evitar la distorsión: Las reflexiones pueden distorsionar las señales analógicas (por ejemplo, en cables de audio o video, las faltas de coincidencia pueden causar problemas de respuesta de frecuencia).

En términos prácticos, si conecta una fuente de RF de 50 Ω a un cable de 50 Ω y una carga de 50 Ω, obtiene una transferencia limpia. Si la carga fuera de 100 Ω, una parte significativa de la onda se reflejaría.

5. ¿Cómo calculo la impedancia de una pista de PCB?

Calcular la impedancia de una pista de PCB (microstrip o stripline) generalmente implica el uso de fórmulas derivadas empíricamente o herramientas de software; no es tan simple como una sola ecuación algebraica como para un resistor. La impedancia depende de la geometría de la pista y los materiales de la PCB:

• Para una microstrip (pista en la capa exterior): los parámetros clave son el ancho de la pista (W), el grosor (T), la altura sobre el plano de tierra (H, el grosor del dieléctrico) y la constante dieléctrica (ε_r) del sustrato. Las ecuaciones de Hammerstad y Jensen se utilizan para el cálculo, que típicamente toman estos parámetros y producen Z₀.
• Para una stripline (pista interna entre planos), los parámetros son el ancho de la pista, el grosor, la constante dieléctrica y las distancias a los planos superior/inferior. La fórmula es diferente a la de una microstrip y típicamente produce una impedancia más baja para el mismo ancho porque está completamente en dieléctrico. En la práctica, usaría una calculadora de impedancia; muchas herramientas de diseño de PCB tienen una, o puede usar herramientas en línea.

6. ¿Por qué la impedancia se expresa como un número complejo (qué significa la 'j')?

La impedancia se expresa como un número complejo Z = R + jX para capturar la naturaleza bidimensional de la oposición de AC: magnitud y fase. La 'j' (unidad imaginaria) significa un cambio de fase de 90°. Una parte imaginaria positiva (+jX) significa un efecto inductivo (el voltaje adelanta a la corriente), y una parte imaginaria negativa (–jX) significa un efecto capacitivo (el voltaje retrasa a la corriente). El uso de números complejos permite a los ingenieros usar técnicas algebraicas para resolver circuitos de AC con fuentes sinusoidales, tratando resistencias y reactancias en un marco unificado.
