Excavación Segura y Precisa: Guía de Fórmulas y Reglas

La excavación es una fase crítica en cualquier proyecto de construcción, desde los cimientos de una casa hasta grandes obras de infraestructura. Sin embargo, no es simplemente mover tierra; implica cálculos precisos y, lo que es más importante, el cumplimiento de estrictas normas de seguridad. Una estimación incorrecta del volumen puede llevar a sobrecostos significativos o, peor aún, a retrasos y riesgos laborales. De la misma manera, ignorar las directrices de seguridad puede tener consecuencias devastadoras. Este artículo desglosará las fórmulas esenciales para calcular el volumen de excavaciones con lados inclinados y explorará la crucial regla 5-4-3-2-1, una piedra angular para garantizar la estabilidad y la seguridad en zanjas y pozos.

La complejidad de las excavaciones a menudo reside en sus formas. Si bien una excavación rectangular simple es fácil de calcular, la mayoría de los proyectos requieren lados inclinados para prevenir colapsos, lo que transforma la geometría de un cubo a una forma más compleja. Entender estas formas y cómo aplicar las fórmulas correctas es fundamental para cualquier profesional del sector.

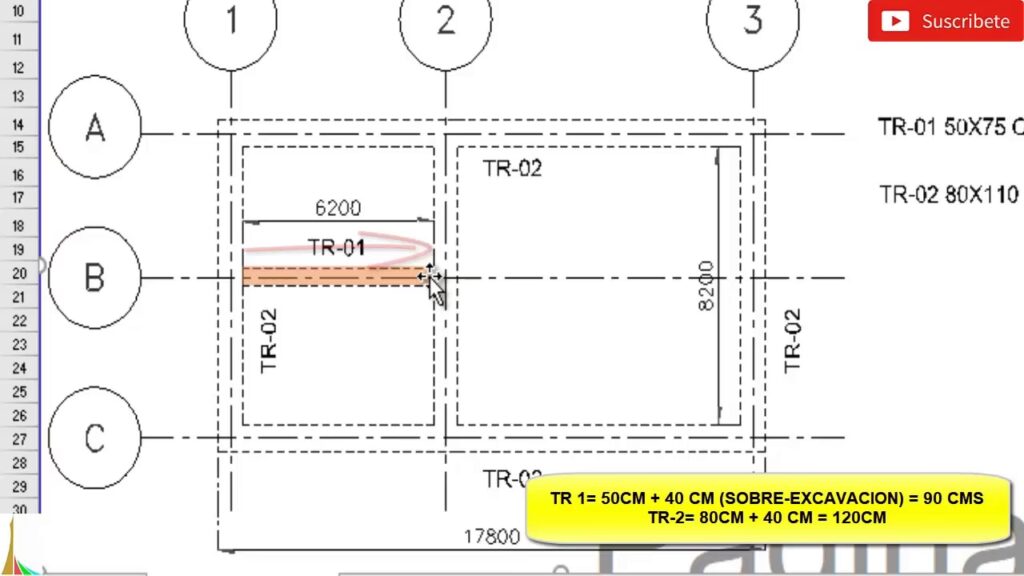

La Precisión en el Cálculo de Volumen de Excavación con Lados Inclinados

Cuando se trata de excavar un pozo o una zanja con lados inclinados, la intuición puede llevarnos a errores costosos. Una aproximación común, pero incorrecta, es calcular el volumen multiplicando el ancho promedio por el largo promedio y por la profundidad. Si bien parece lógico, esta simplificación no refleja la verdadera geometría de la excavación y puede resultar en una subestimación significativa del material a mover.

La forma geométrica que mejor describe una excavación con lados inclinados es un tronco de pirámide (o frustum piramidal). Imagine una pirámide a la que se le ha cortado la punta; eso es un tronco de pirámide. Este sólido tridimensional es el modelo preciso para calcular el volumen de tierra a remover cuando la base y la parte superior de la excavación son rectangulares o cuadradas y los lados se inclinan uniformemente. Ignorar esta geometría puede llevar a errores de estimación que, aunque parezcan pequeños porcentualmente, se traducen en cantidades considerables de material y, por ende, de costos.

La Fórmula del Tronco de Pirámide para Excavaciones

La fórmula para calcular el volumen de un tronco de pirámide es la siguiente:

V = (D/3) * (Ab + At + √(Ab * At))

Donde:

• V es el volumen total de la excavación.
• D es la profundidad de la excavación (altura del tronco de pirámide).
• Ab es el área de la base inferior de la excavación.
• At es el área de la parte superior de la excavación.

Para aplicar esta fórmula, primero necesitamos determinar las áreas de la base inferior (Ab) y la parte superior (At). Si la excavación tiene una forma rectangular o cuadrada en la base y en la parte superior, estas áreas se calculan simplemente como el ancho por el largo.

• Ab = Wb * Lb (donde Wb es el ancho de la base y Lb es el largo de la base).
• At = Wt * Lt (donde Wt es el ancho de la parte superior y Lt es el largo de la parte superior).

El desafío radica en determinar Wt y Lt, ya que estos dependen de la profundidad de la excavación y de la pendiente de los lados. La pendiente se expresa comúnmente como una relación horizontal:vertical (ej., 1:1, 0.5:1). Si el factor de pendiente es s (por ejemplo, para una pendiente 1:1, s = 1; para 0.5:1, s = 0.5), entonces el ancho y largo de la parte superior se calculan como:

• Wt = Wb + 2 * D * s
• Lt = Lb + 2 * D * s

Es importante notar que se multiplica por 2 * D * s porque la pendiente se extiende desde ambos lados (ancho y largo) de la base hasta la parte superior.

Ejemplo Práctico: Pie de Columna

Consideremos el ejemplo de un pie de columna que mide 3 pies x 3 pies en la base, con una profundidad de 5 pies y una pendiente de los cuatro lados de 1:1 (donde s = 1).

• Wb = 3 pies
• Lb = 3 pies
• D = 5 pies
• s = 1

Primero, calculamos las dimensiones de la parte superior:

• Wt = 3 + 2 * 5 * 1 = 3 + 10 = 13 pies
• Lt = 3 + 2 * 5 * 1 = 3 + 10 = 13 pies

Ahora, calculamos las áreas:

• Ab = Wb * Lb = 3 * 3 = 9 pies cuadrados
• At = Wt * Lt = 13 * 13 = 169 pies cuadrados

Finalmente, aplicamos la fórmula del tronco de pirámide:

V = (5/3) * (9 + 169 + √(9 * 169))

V = (5/3) * (178 + √1521)

V = (5/3) * (178 + 39)

V = (5/3) * 217

V = 1085 / 3 ≈ 361.67 pies cúbicos

Convertido a yardas cúbicas (dividiendo por 27, ya que 1 yarda cúbica = 27 pies cúbicos):

V ≈ 361.67 / 27 ≈ 13.40 yardas cúbicas

Si hubiéramos usado la aproximación incorrecta del "promedio de anchos y largos":

• Ancho promedio = (Wb + Wt) / 2 = (3 + 13) / 2 = 16 / 2 = 8 pies
• Largo promedio = (Lb + Lt) / 2 = (3 + 13) / 2 = 16 / 2 = 8 pies
• Volumen aproximado = Ancho promedio * Largo promedio * Profundidad = 8 * 8 * 5 = 320 pies cúbicos
• En yardas cúbicas = 320 / 27 ≈ 11.85 yardas cúbicas

La diferencia entre el cálculo correcto (13.40 yd³) y la aproximación (11.85 yd³) es de 1.55 yardas cúbicas, lo que representa un error de aproximadamente el 13%. Esta diferencia puede parecer menor en un solo pie de columna, pero se acumula rápidamente en proyectos grandes, impactando significativamente los costos de material, transporte y tiempo de maquinaria. La precisión en estas estimaciones es un factor clave para el éxito financiero de un proyecto.

La Regla de Excavación 5-4-3-2-1: Seguridad en las Zanjas

Más allá de la cantidad de tierra a mover, la seguridad es la prioridad número uno en cualquier operación de excavación. Los colapsos de zanjas son una causa importante de accidentes y fatalidades en la construcción. Para mitigar estos riesgos, se han desarrollado pautas como la regla 5-4-3-2-1, que establece las relaciones de inclinación (retroceso) de las paredes de una zanja o pozo en función de su profundidad.

La regla 5-4-3-2-1 no es un conteo regresivo, sino una guía crucial para garantizar la estabilidad de las pendientes en proyectos de excavación. En esencia, define el ángulo y la profundidad a los que se debe excavar para prevenir derrumbes y asegurar la integridad de las zanjas.

Descifrando los Números de la Regla 5-4-3-2-1

Esta regla establece una relación de profundidad a retroceso (slope back) para las paredes de la zanja:

• 5: Por cada 5 metros de profundidad de excavación, las paredes de la zanja deben retroceder 4 metros (es decir, la base de la zanja es más estrecha que la parte superior, y la diferencia en el ancho se distribuye en 4 metros de retroceso horizontal por cada 5 metros de profundidad vertical).
• 4: Por cada 4 metros de profundidad, retroceder 3 metros.
• 3: Por cada 3 metros de profundidad, retroceder 2 metros.
• 2: Por cada 2 metros de profundidad, retroceder 1.5 metros.
• 1: Por cada 1 metro de profundidad, retroceder 0.5 metros.

Esta inclinación sistemática asegura que, a medida que la excavación se hace más profunda, la parte superior de la zanja se ensancha, distribuyendo las cargas del suelo y reduciendo la presión sobre las paredes, lo que previene los colapsos.

Tabla de la Regla 5-4-3-2-1

Para una mejor comprensión, la siguiente tabla resume las relaciones de la regla:

La adhesión a esta regla no es solo una buena práctica; es una medida vital para la seguridad. Los peligros de una inclinación incorrecta incluyen no solo el colapso de las paredes, que puede sepultar a los trabajadores, sino también la erosión del suelo y el daño a la maquinaria. La regla 5-4-3-2-1 minimiza estos riesgos, protegiendo tanto al personal como a los equipos.

Factores a Considerar en la Aplicación de la Regla 5-4-3-2-1

Aunque la regla 5-4-3-2-1 es una guía fundamental, su aplicación práctica requiere considerar varios factores adicionales que pueden influir en la estabilidad de una excavación.

Tipo de Suelo y Geología

La geología del terreno es un factor determinante. No todos los suelos se comportan de la misma manera. Los suelos arenosos, por ejemplo, son mucho menos estables que los suelos arcillosos o rocosos y pueden requerir inclinaciones más suaves o medidas de soporte adicionales, como el apuntalamiento (shoring) o el blindaje (shielding). La presencia de agua subterránea o la exposición a la lluvia también pueden afectar drásticamente la estabilidad del suelo, requiriendo un ajuste en la pendiente o sistemas de drenaje adecuados.

Regulaciones Locales y Normativas

Cada región o país tiene sus propias regulaciones y códigos de construcción que rigen las prácticas de excavación. Estas normativas suelen ser más estrictas que las pautas generales y deben cumplirse rigurosamente. Por ejemplo, en lugares como Auckland, Nueva Zelanda, existen documentos específicos como el Auckland Unitary Plan, el Resource Management Act, el Building Act y el Health and Safety at Work Act, que establecen requisitos detallados para la seguridad y el impacto ambiental de las excavaciones. Es imperativo que los profesionales se familiaricen con las leyes y reglamentos locales para evitar complicaciones legales y garantizar la seguridad.

Errores Comunes al Aplicar la Regla 5-4-3-2-1

A pesar de su claridad, existen errores comunes en la aplicación de esta regla que pueden comprometer la seguridad:

• Malinterpretar las proporciones: Confundir la relación de retroceso o pensar que es una pendiente 1:1 cuando no lo es. Es crucial entender que, por ejemplo, para 5 metros de profundidad, el retroceso es de 4 metros, no de 5.
• Descuidar excavaciones poco profundas: Asumir que la regla solo se aplica a zanjas profundas es un error grave. Incluso una excavación de 1 metro de profundidad requiere un retroceso de 0.5 metros por lado para mantener la estabilidad, especialmente en áreas urbanas donde las vibraciones del tráfico o las edificaciones cercanas pueden afectar el suelo.
• Confianza exclusiva en la regla: La regla 5-4-3-2-1 es una base, pero no reemplaza otras medidas de seguridad esenciales. En ciertos tipos de suelo o condiciones específicas, puede ser necesario implementar apuntalamiento, entibación, cajas de zanja (trench boxes) u otros sistemas de soporte para garantizar la estabilidad de las paredes.
• No ajustar por variabilidad del suelo: Aplicar la regla de forma uniforme sin considerar los cambios en el tipo de suelo a lo largo de la zanja o a diferentes profundidades puede ser peligroso. Las pruebas de suelo regulares y el monitoreo continuo son vitales.

Más allá de las Fórmulas: Herramientas y Buenas Prácticas

Dominar las fórmulas de volumen y las reglas de seguridad es crucial, pero la ejecución de un proyecto de excavación exitoso va más allá. La aplicación práctica requiere el uso de herramientas adecuadas y la implementación de buenas prácticas operativas.

El Rol de las Calculadoras y el Software Especializado

En la era digital, no es necesario memorizar fórmulas complejas. Las calculadoras especializadas y el software de estimación para la construcción incorporan estas fórmulas, permitiendo a los usuarios introducir las dimensiones y el factor de pendiente para obtener el volumen exacto de forma instantánea. Estas herramientas no solo ahorran tiempo, sino que también eliminan el riesgo de errores de cálculo manual, asegurando estimaciones consistentes y precisas en todo momento. Para los profesionales, la capacidad de integrar estos cálculos en una base de datos de conocimiento o un sistema de planificación de recursos empresariales (ERP) es un valor añadido incalculable.

Importancia de la Supervisión y la Capacitación

Una fórmula bien aplicada y una regla de seguridad conocida no son suficientes sin una supervisión adecuada y personal capacitado. La inspección constante del sitio, la vigilancia de las condiciones del suelo (especialmente después de lluvias), y la capacitación continua de los trabajadores sobre prácticas seguras de excavación son fundamentales. Saber cómo identificar signos de inestabilidad, cómo actuar en caso de emergencia y cómo utilizar correctamente los equipos de protección personal son aspectos no negociables de cualquier proyecto de excavación.

Gestión de Riesgos y Planificación de Contingencias

Todo proyecto de excavación debe incluir una evaluación de riesgos detallada y un plan de contingencia. Esto implica identificar los posibles peligros (colapso, inundación, encuentro con servicios subterráneos), establecer medidas preventivas y definir procedimientos claros para responder a cualquier incidente. La comunicación efectiva entre todos los miembros del equipo, desde los ingenieros hasta los operadores de maquinaria, es vital para una operación segura y eficiente.

Preguntas Frecuentes sobre Excavación

¿Cuál es la fórmula principal para calcular el volumen de una excavación con lados inclinados?

La fórmula principal es la del volumen de un tronco de pirámide: V = (D/3) * (Ab + At + √(Ab * At)), donde D es la profundidad, Ab es el área de la base inferior y At es el área de la parte superior. Las áreas Ab y At se calculan como ancho por largo, ajustando el ancho y largo superiores según la profundidad y el factor de pendiente (s).

¿Por qué no es correcto usar el promedio de anchos y largos para calcular el volumen de una excavación inclinada?

No es correcto porque esta aproximación no considera la geometría tridimensional del tronco de pirámide de forma precisa. Aunque puede parecer cercana, subestima el volumen real, lo que lleva a errores en las estimaciones de material y costos, como se demostró en el ejemplo del pie de columna.

¿Qué es la regla 5-4-3-2-1 y por qué es importante en la excavación?

La regla 5-4-3-2-1 es una guía de seguridad que establece la relación entre la profundidad de una excavación y el retroceso horizontal que deben tener sus paredes para garantizar la estabilidad y prevenir colapsos. Es crucial para la seguridad de los trabajadores y la integridad de la obra.

¿Aplica la regla 5-4-3-2-1 a excavaciones poco profundas?

Sí, es absolutamente vital aplicar la regla a todas las profundidades, incluso las más superficiales. Por ejemplo, para 1 metro de profundidad, se recomienda un retroceso de 0.5 metros. Ignorar esto puede aún generar riesgos, especialmente en entornos urbanos o con suelos inestables.

Además de la regla 5-4-3-2-1, ¿qué otros factores debo considerar para la seguridad en excavaciones?

Es fundamental considerar el tipo de suelo (arena, arcilla, roca), la presencia de agua subterránea, las regulaciones y normativas locales, el uso de medidas de soporte adicionales como apuntalamiento o entibación, la realización de pruebas de suelo regulares y la capacitación continua del personal en prácticas seguras.

La excavación es mucho más que mover tierra; es un proceso que exige un equilibrio entre la precisión matemática y la rigurosidad en la seguridad. Dominar la fórmula del tronco de pirámide para calcular volúmenes y adherirse estrictamente a la regla 5-4-3-2-1, junto con otras buenas prácticas, es fundamental para el éxito y la seguridad de cualquier proyecto de construcción. Invertir en conocimientos, herramientas y formación es la mejor manera de garantizar que cada excavación se realice de manera eficiente, económica y, sobre todo, segura.
