Medición de Distancias: Directa vs. Indirecta

La medición de distancias es una tarea fundamental en innumerables campos, desde la construcción de un edificio y la planificación urbana hasta la cartografía de vastos territorios y la ingeniería de precisión. Aunque a menudo la damos por sentada, detrás de cada número que representa una longitud se esconde una ciencia y una tecnología fascinantes. Comprender cómo se miden las distancias es crucial para garantizar la precisión, la seguridad y la eficiencia en cualquier proyecto. Generalmente, los métodos de medición de distancias se clasifican en dos grandes categorías: directos e indirectos. Cada uno tiene sus propias características, ventajas y limitaciones, y la elección del método adecuado depende de la precisión requerida, el terreno, el tiempo disponible y el presupuesto.

Este artículo explorará en detalle ambos enfoques, proporcionando una visión clara de los principios que los rigen, las herramientas que utilizan y las aplicaciones más comunes. Al final, no solo comprenderá la diferencia fundamental entre la medición directa e indirecta, sino que también apreciará la complejidad y la ingeniosidad detrás de algo tan aparentemente simple como determinar qué tan lejos está un punto de otro.

¿Qué es la Medición Directa de Distancias?

La medición directa, como su nombre indica, implica la aplicación física de un instrumento de medición a lo largo de la línea que se desea medir. Es el método más intuitivo y, en muchos casos, el más sencillo de realizar, especialmente para distancias cortas. Se basa en comparar directamente la distancia desconocida con una unidad de medida estándar.

Métodos Comunes de Medición Directa

1. Cintas Métricas

Las cintas métricas son, quizás, la herramienta más icónica y universalmente reconocida para la medición directa. Vienen en una variedad de materiales y longitudes, desde las pequeñas cintas de costura hasta las robustas cintas de acero utilizadas en topografía y construcción.

• Cintas de Tela o Fibra de Vidrio: Ligeras, flexibles y económicas. Son ideales para mediciones aproximadas o en terrenos irregulares donde la precisión extrema no es crítica. Sin embargo, son propensas a estirarse o encogerse con la temperatura y la humedad, lo que afecta su precisión.
• Cintas de Acero: Mucho más precisas y duraderas que las de tela. Son las preferidas en topografía y construcción debido a su estabilidad dimensional. Vienen en longitudes que pueden ir desde 30 metros hasta 100 metros o más. Su desventaja principal es que son más pesadas, pueden oxidarse y requieren cuidado para evitar dobleces permanentes.

Ventajas de las Cintas Métricas:

• Bajo costo y alta disponibilidad.
• Fácil de usar para distancias cortas a medianas.
• No requiere equipo especializado adicional.

Desventajas de las Cintas Métricas:

• Requiere contacto físico con el terreno, lo que puede ser difícil en áreas inaccesibles o peligrosas.
• Sensible a errores humanos (alineación, tensión, lectura).
• Afectada por la temperatura (expansión/contracción del material).
• Menos precisa para distancias muy largas o en terrenos accidentados.
• Puede ser lenta y laboriosa.

2. Odómetros (Ruedas de Medición)

Un odómetro es una rueda con un contador que registra el número de revoluciones mientras se hace rodar a lo largo de una superficie. Cada revolución corresponde a una distancia conocida (la circunferencia de la rueda), permitiendo calcular la distancia total recorrida.

Aplicaciones: Ideal para estimar distancias en carreteras, grandes superficies o para mediciones preliminares donde no se requiere alta precisión.

Ventajas: Rápido para grandes distancias, fácil de usar, no requiere gran habilidad.

Desventajas: Baja precisión (especialmente en terrenos irregulares o con obstáculos), susceptible a errores por deslizamiento de la rueda.

3. Cadenas de Agrimensor (Histórico)

Aunque ya no se usan comúnmente, las cadenas fueron las predecesoras de las cintas métricas. Consistían en eslabones de hierro unidos, con una longitud estándar. Eran pesadas y propensas a errores por el desgaste de los eslabones, pero sentaron las bases para la medición directa de terrenos.

¿Qué es la Medición Indirecta de Distancias?

La medición indirecta de distancias no implica el contacto físico directo del instrumento con la longitud a medir. En cambio, la distancia se determina mediante el cálculo a partir de otras mediciones (como ángulos, tiempos o coordenadas) utilizando principios matemáticos, trigonométricos o físicos. Este método es indispensable cuando las distancias son muy grandes, el terreno es inaccesible, o se requiere una precisión extremadamente alta.

Métodos Comunes de Medición Indirecta

1. Medición Electrónica de Distancias (EDM)

Los dispositivos EDM (Electronic Distance Measurement) revolucionaron la topografía. Operan emitiendo una onda electromagnética (luz infrarroja, láser o microondas) que se refleja en un prisma o directamente en la superficie del objeto y regresa al instrumento. La distancia se calcula midiendo el tiempo que tarda la onda en ir y venir, o la diferencia de fase entre la onda emitida y la recibida.

• Teodolitos Electrónicos y Estaciones Totales: Las estaciones totales son los instrumentos más comunes que integran EDM. Combinan un teodolito (para medir ángulos) con un distanciómetro electrónico. Permiten medir ángulos horizontales y verticales, así como distancias, y calcular coordenadas tridimensionales de puntos.

Ventajas de EDM:

• Alta precisión (milímetros a pocos centímetros).
• Gran velocidad en la toma de datos.
• Capacidad para medir distancias largas (varios kilómetros).
• Reducción del error humano gracias a la automatización.
• No requiere acceso físico al punto lejano (solo línea de vista).

Desventajas de EDM:

• Mayor costo del equipo.
• Requiere línea de vista clara entre el instrumento y el objetivo.
• Puede verse afectado por condiciones atmosféricas (niebla, lluvia intensa, turbulencia de aire).
• Necesita energía eléctrica (baterías).

2. Medición por GPS/GNSS (Sistemas Globales de Navegación por Satélite)

Los sistemas GNSS (incluyendo GPS de EE. UU., GLONASS de Rusia, Galileo de Europa, BeiDou de China, etc.) determinan la posición de un receptor en la Tierra midiendo el tiempo que tardan las señales de radio en viajar desde varios satélites hasta el receptor. La distancia entre el receptor y cada satélite se calcula a partir del tiempo de viaje de la señal, y luego, mediante un proceso de trilateración, se determina la posición exacta del receptor. La distancia entre dos puntos en la Tierra se puede calcular a partir de las coordenadas de ambos puntos.

• GPS Diferencial (DGPS), RTK (Real-Time Kinematic): Estas técnicas mejoran drásticamente la precisión del GPS estándar al corregir errores atmosféricos y de reloj de satélite utilizando una estación base fija con una posición conocida.

Ventajas de GNSS:

• Cobertura global y disponibilidad las 24 horas.
• No requiere línea de vista terrestre entre puntos.
• Altísima precisión con técnicas avanzadas (RTK, post-procesado).
• Ideal para grandes extensiones de terreno y mediciones geodésicas.

Desventajas de GNSS:

• Dependencia de la disponibilidad de señal satelital (problemas en áreas urbanas densas, bajo follaje denso).
• Costo elevado de los equipos de alta precisión.
• Sensible a errores por trayectos múltiples (multipath).
• Requiere post-procesado para máxima precisión en algunos casos.

3. Métodos Ópticos/Trigonométricos (Taquimetría, Triangulación)

Estos métodos utilizan principios de la trigonometría para calcular distancias a partir de ángulos y una o más distancias conocidas (bases).

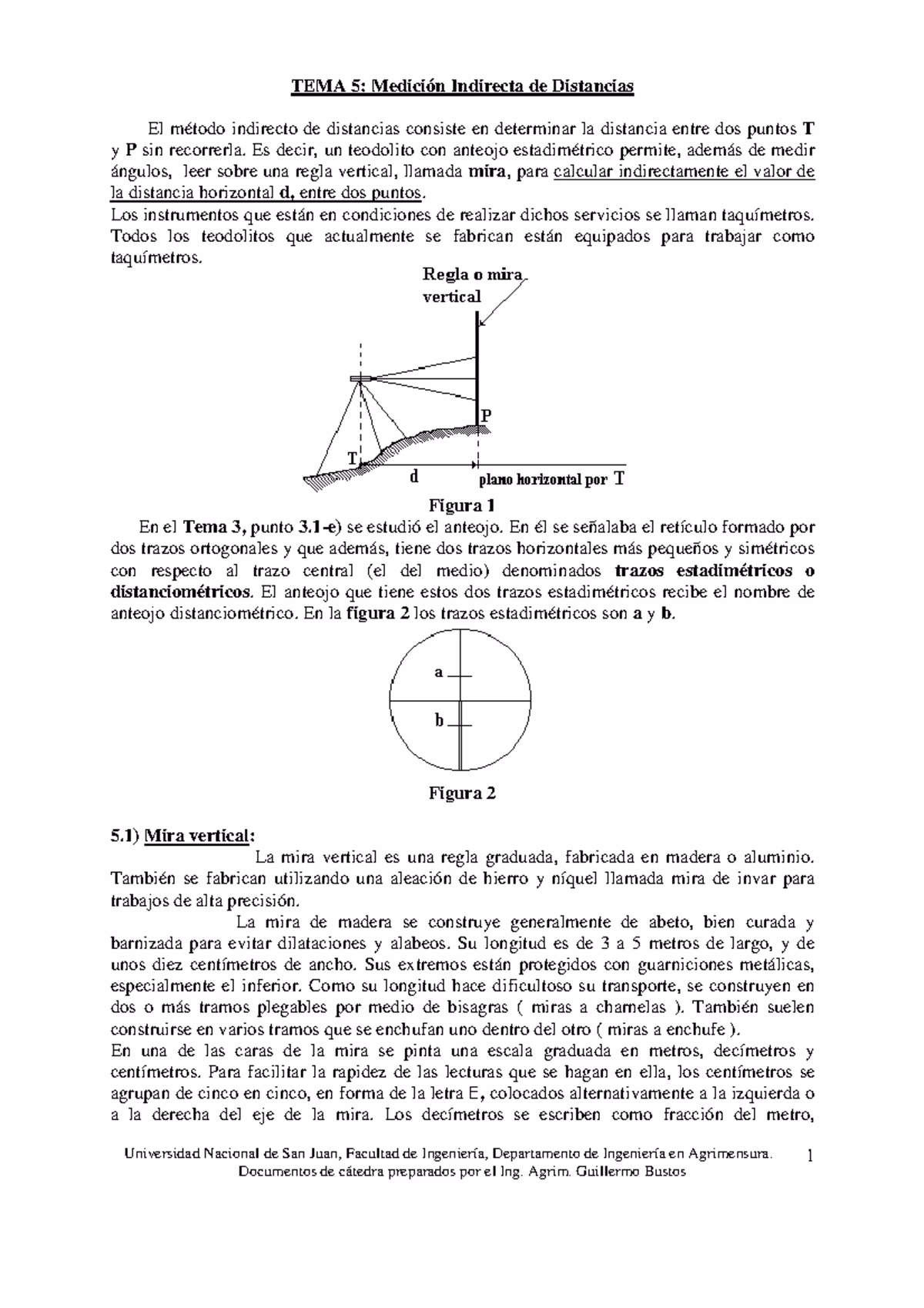

• Taquimetría: Utiliza un teodolito o estación total para leer los hilos estadimétricos de una mira vertical. A partir de la diferencia entre las lecturas de los hilos superior e inferior, y conociendo el ángulo vertical, se calcula la distancia horizontal y vertical. Es un método rápido para levantamientos de detalle, aunque menos preciso que el EDM.
• Triangulación: Se mide una línea base de longitud conocida con alta precisión. A partir de los extremos de esta línea base, se miden los ángulos a otros puntos desconocidos, formando una red de triángulos. Utilizando las leyes de los senos y los cosenos, se pueden calcular las longitudes de todos los lados de la red, abarcando grandes áreas. Este método fue fundamental antes de la llegada del EDM y el GPS.

Ventajas de Métodos Ópticos/Trigonométricos:

• Relativamente económicos (excepto la estación total).
• Útiles en terrenos donde el acceso directo es difícil.

Desventajas de Métodos Ópticos/Trigonométricos:

• Requieren línea de vista.
• Menor precisión que EDM o GNSS para distancias largas.
• Más laboriosos y lentos que los métodos electrónicos.

4. Escáneres Láser Terrestres (Lidar)

Los escáneres láser terrestres (TLS) o sistemas Lidar (Light Detection and Ranging) son una evolución del EDM. Emiten pulsos de láser y miden el tiempo de retorno para generar una nube de puntos tridimensional de alta densidad del entorno. A partir de esta nube de puntos, se pueden extraer distancias y geometrías con una precisión excepcional.

Aplicaciones: Modelado 3D, inspección de infraestructuras, arquitectura, arqueología, levantamientos forenses.

Comparación entre Medición Directa e Indirecta

La elección entre un método directo y uno indirecto depende de varios factores clave. A continuación, se presenta una tabla comparativa para ilustrar las diferencias fundamentales:

Factores que Afectan la Precisión de las Mediciones

Independientemente del método elegido, varios factores pueden influir en la precisión de una medición de distancia. Es crucial considerarlos para obtener resultados fiables:

• Condiciones Atmosféricas: La temperatura, presión y humedad del aire pueden afectar la velocidad de propagación de las ondas electromagnéticas utilizadas por los EDM y GNSS, requiriendo correcciones.
• Terreno y Obstáculos: Pendientes pronunciadas, vegetación densa, edificios u otros obstáculos pueden dificultar tanto la medición directa como la indirecta (al bloquear la línea de vista o la señal).
• Errores Instrumentales: Calibración deficiente del equipo, desgaste o desajuste pueden introducir errores sistemáticos.
• Errores Personales/Humanos: La habilidad y el cuidado del operador son fundamentales. Errores de lectura, alineación, centrado del instrumento o nivelación pueden comprometer la precisión.
• Calibración y Verificación: La calibración regular de los instrumentos y la verificación de las mediciones son prácticas esenciales para mantener la fiabilidad.

Importancia de Elegir el Método Correcto

La selección del método de medición de distancias más adecuado es una decisión crítica que impacta directamente en la eficiencia, el costo y la precisión de un proyecto. Un ingeniero civil que diseña una carretera necesitará una precisión y un alcance diferentes a los de un topógrafo que mide un pequeño lote urbano, o un arquitecto que mide un espacio interior.

• Para levantamientos catastrales de gran extensión o proyectos de infraestructura lineal (carreteras, ferrocarriles), los métodos GNSS y EDM (con estaciones totales) son indispensables por su velocidad y precisión.
• En trabajos de construcción de detalle o mediciones de interiores, la cinta métrica sigue siendo una herramienta fundamental por su sencillez y bajo costo.
• Para aplicaciones especializadas como el escaneo de edificios históricos o la creación de modelos 3D de alta fidelidad, los escáneres láser (Lidar) ofrecen una solución inigualable.

La combinación inteligente de diferentes métodos también es una práctica común en la topografía moderna. Por ejemplo, se puede establecer una red de control de alta precisión utilizando GNSS, y luego utilizar estaciones totales o cintas métricas para rellenar los detalles dentro de esa red.

Preguntas Frecuentes (FAQs)

¿Cuál es el método más preciso para medir distancias?

Para distancias largas y en campo abierto, los métodos GNSS con técnicas avanzadas (RTK) y los EDM (estaciones totales) ofrecen la mayor precisión, a menudo en el rango de milímetros a pocos centímetros. Para aplicaciones muy específicas de escaneo tridimensional, los escáneres láser Lidar son extremadamente precisos.

¿Cuál es el método más económico?

La cinta métrica es, con diferencia, el método más económico. Los odómetros también son relativamente baratos. Los métodos electrónicos y satelitales implican una inversión inicial significativamente mayor en equipos.

¿Se pueden combinar métodos de medición directa e indirecta?

Sí, de hecho, es una práctica muy común en topografía y geodesia. A menudo se utiliza un método indirecto de alta precisión (como GNSS) para establecer una red de puntos de control, y luego se usan métodos directos o indirectos menos complejos (como cintas métricas o estaciones totales) para medir detalles o distancias más cortas a partir de esos puntos de control.

¿Qué es una estación total y cómo mide distancias?

Una estación total es un instrumento electrónico de topografía que integra un teodolito (para medir ángulos) y un distanciómetro electrónico (EDM). Mide distancias de forma indirecta emitiendo un haz de luz infrarroja o láser que se refleja en un prisma o directamente en una superficie. Calcula la distancia basándose en el tiempo que tarda la luz en viajar de ida y vuelta o en la diferencia de fase de la onda. Además, mide ángulos, lo que le permite calcular coordenadas tridimensionales de puntos.

¿Para qué se utiliza el GPS en la medición de distancias?

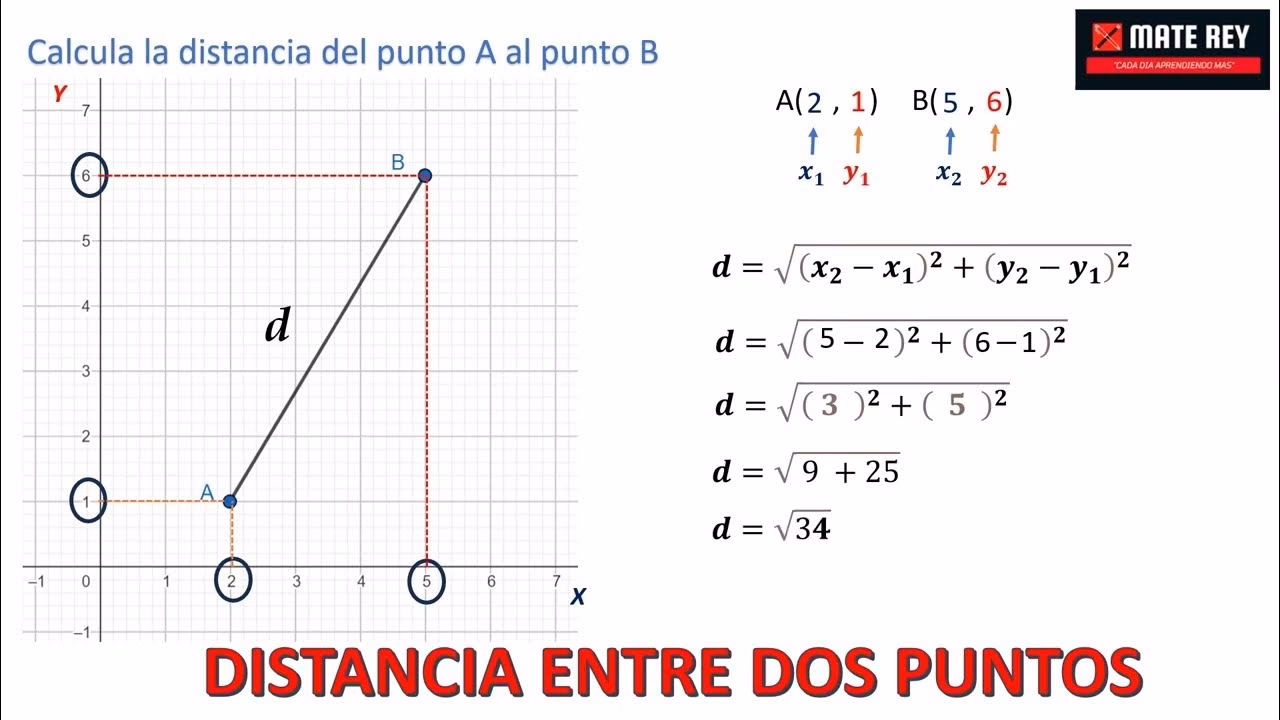

El GPS (y otros sistemas GNSS) se utiliza para determinar las coordenadas geográficas (latitud, longitud, altura) de puntos en la superficie terrestre. Una vez que se tienen las coordenadas de dos puntos, la distancia entre ellos puede calcularse matemáticamente de forma muy precisa. Es ideal para medir distancias muy largas, para establecer redes de control geodésico y para levantamientos en terrenos extensos o de difícil acceso.

Conclusión

La medición de distancias es un pilar fundamental en una vasta gama de disciplinas científicas y técnicas. Desde la simple cinta métrica utilizada para proyectos domésticos hasta los sofisticados sistemas satelitales que cartografían continentes, la evolución de las herramientas y métodos ha sido asombrosa. Entender la distinción entre la medición directa y la indirecta no es solo una cuestión académica, sino una habilidad práctica esencial para cualquier profesional que requiera datos espaciales precisos.

Mientras que los métodos directos ofrecen simplicidad y bajo costo para distancias cortas y accesibles, los métodos indirectos, impulsados por la electrónica y la tecnología satelital, han abierto la puerta a mediciones de altísima precisión en escalas y condiciones que antes eran impensables. La elección inteligente del método, considerando la precisión requerida, el terreno, el tiempo y el presupuesto, es la clave para el éxito en cualquier proyecto que dependa de una medición de distancia fiable y eficiente. La combinación de estas técnicas, aprovechando las fortalezas de cada una, nos permite abordar los desafíos de medición más complejos con confianza y exactitud.
