Calculando el Diferencial de Presión: Guía Completa

En el vasto universo de la ingeniería y la física, pocos conceptos son tan fundamentales y versátiles como la presión diferencial. Aunque a menudo pasa desapercibida para el ojo inexperto, esta magnitud es la fuerza motriz detrás de innumerables procesos y sistemas que utilizamos a diario, desde el aire que respiramos en un avión hasta el funcionamiento preciso de una válvula en un brazo robótico. Comprender cómo calcularla y su importancia es crucial para cualquier persona que trabaje con fluidos, ya sea en estado líquido o gaseoso. Este artículo desentrañará el misterio de la presión diferencial, explorando su definición, su fórmula esencial y sus aplicaciones prácticas en diversos campos.

¿Qué es el Diferencial de Presión?

En su forma más sencilla, el diferencial de presión, a menudo denotado como ΔP (Delta P), es la diferencia entre la presión medida en dos puntos distintos de un sistema. No se trata de la presión absoluta en un único lugar, sino de la variación o el gradiente de presión que existe entre dos ubicaciones específicas. Esta diferencia es la que impulsa el flujo de fluido de una zona de mayor presión a una de menor presión, o la que permite a los sistemas de control monitorear y reaccionar a los cambios dentro de una tubería o conducto.

Imagina un río: el agua fluye de un punto más alto a uno más bajo debido a una diferencia de energía potencial. De manera similar, en un sistema de fluidos, el fluido se mueve de un punto de alta presión a uno de baja presión. Esta diferencia no es solo un concepto teórico; es una métrica medible y controlable que tiene implicaciones directas en la eficiencia, seguridad y funcionalidad de sistemas complejos.

La Fórmula Esencial para Calcular la Diferencia de Presión

El cálculo del diferencial de presión es sorprendentemente directo. Se basa en una simple resta de las presiones medidas en dos puntos. La fórmula es la siguiente:

ΔP = P₁ - P₂

Donde:

• ΔP representa el diferencial de presión.
• P₁ es la presión medida en el primer punto.
• P₂ es la presión medida en el segundo punto.

Es importante que ambas presiones, P₁ y P₂, se midan en las mismas unidades (por ejemplo, Pascales, PSI, bar). El resultado, ΔP, también estará en esas mismas unidades.

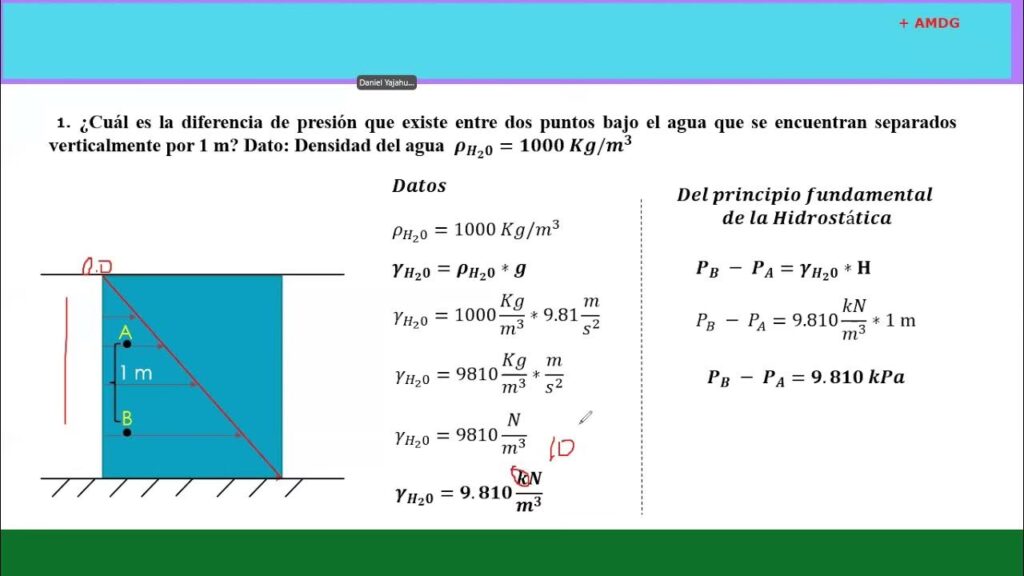

En un fluido estático, como el agua en un tanque, la presión aumenta con la profundidad debido al peso del propio fluido que se encuentra por encima. Esta es la razón por la que, si mides la presión en la superficie y luego a 10 metros de profundidad, encontrarás una diferencia de presión significativa. Esta diferencia puede ser aprovechada para generar flujo, como en el caso de un sifón, o para entender las fuerzas que actúan sobre estructuras sumergidas.

¿Por Qué es Tan Importante la Presión Diferencial?

La relevancia del diferencial de presión se extiende a casi cualquier ámbito donde intervienen fluidos. Su capacidad para indicar el movimiento del fluido, la resistencia dentro de un sistema o incluso la presencia de problemas lo convierte en un parámetro de monitoreo y control indispensable.

Medición Precisa del Flujo

Una de las aplicaciones más críticas del diferencial de presión es la medición del caudal de un fluido. Instrumentos como los tubos Pitot, que se utilizan en aeronaves para determinar la velocidad del aire (y, por ende, la velocidad de la aeronave), funcionan midiendo la diferencia entre la presión total (estancamiento) y la presión estática. Esta diferencia se correlaciona directamente con la velocidad del flujo. De manera similar, en tuberías industriales, los medidores de orificio, los tubos Venturi y las toberas de flujo crean una restricción que genera una caída de presión. Al medir esta caída (el diferencial de presión), se puede calcular con gran precisión el caudal del fluido.

Es importante destacar que el diferencial de presión es una función del caudal (descarga), el coeficiente de flujo del dispositivo de medición y la gravedad específica del fluido. Aunque la fórmula exacta para derivar el caudal a partir del diferencial de presión puede variar según el tipo de medidor y las condiciones específicas, el principio subyacente de que el ΔP es un indicador directo del flujo es universal.

Sistemas de Control y Automatización

Los interruptores de presión diferencial son componentes vitales en sistemas automatizados. Estos dispositivos están configurados para activarse o desactivarse cuando el diferencial de presión alcanza un valor preestablecido. Por ejemplo:

• En un brazo robótico, las válvulas neumáticas pueden utilizar interruptores de presión diferencial para asegurar que la fuerza de agarre sea la adecuada, ajustando el flujo de aire cuando la presión en un lado de un cilindro difiere significativamente de otro.
• En sistemas de climatización (HVAC), un interruptor de presión diferencial puede monitorear la caída de presión a través de un filtro de aire. Si la caída de presión es demasiado alta, indica que el filtro está obstruido y necesita ser reemplazado, activando una alarma o una luz indicadora.
• En procesos industriales, pueden abrir o cerrar válvulas adicionales, redirigir el flujo de un fluido o activar sistemas de seguridad en respuesta a cambios críticos en la presión.

Detección de Bloqueos y Fallas

Un cambio inesperado en el diferencial de presión a lo largo de una sección de tubería o un conducto es a menudo el primer indicio de un problema. Un aumento repentino en el ΔP podría señalar una obstrucción, como una acumulación de sedimentos o un objeto extraño, que está restringiendo el flujo. Por el contrario, una disminución anómala podría indicar una fuga o una rotura en el sistema. Los sensores de presión diferencial, trabajando en conjunto con manómetros y transmisores, permiten a los operadores y a los sistemas de control identificar y abordar estos problemas de manera proactiva, evitando daños mayores o interrupciones en la operación.

Aplicaciones en Diversos Sectores

La versatilidad del diferencial de presión se manifiesta en su uso en una amplia gama de industrias:

• Aeronáutica: Además de los tubos Pitot, se utiliza para monitorear el rendimiento de motores a reacción, sistemas hidráulicos y de presurización de cabina.
• Medicina: En equipos respiratorios, como ventiladores, la presión diferencial se mide para asegurar el flujo de aire adecuado a los pulmones del paciente. También es vital en equipos de anestesia y en sistemas de diálisis.
• HVAC: Como se mencionó, para monitorear filtros, pero también para equilibrar sistemas de distribución de aire y agua, y para optimizar la eficiencia energética.
• Industria Petrolera y Gas: Para medir el flujo en oleoductos y gasoductos, monitorear la presión en pozos y refinerías, y controlar procesos de separación.
• Tratamiento de Aguas: Para monitorear filtros, bombas y sistemas de ósmosis inversa, asegurando un funcionamiento eficiente y detectando membranas obstruidas.

Instrumentos Comunes para Medir el Diferencial de Presión

Para medir el diferencial de presión, se utilizan varios tipos de instrumentos, que varían en complejidad y precisión:

Manómetros Diferenciales

Son dispositivos que miden directamente la diferencia entre dos presiones. Pueden ser de tipo U-tube (tubo en U) donde la diferencia de altura de un líquido manométrico indica el ΔP, o de tipo diafragma o fuelle, donde la deformación de un elemento sensible se traduce en una lectura de presión diferencial. Son ideales para aplicaciones locales donde se requiere una lectura visual directa.

Transmisores de Presión Diferencial

Estos dispositivos son más sofisticados. No solo miden el diferencial de presión, sino que también convierten esa medición en una señal eléctrica (típicamente 4-20 mA o una señal digital HART) que puede ser enviada a un sistema de control distribuido (DCS), un controlador lógico programable (PLC) o un sistema de adquisición de datos. Son fundamentales para la automatización y el monitoreo remoto en entornos industriales.

Sensores de Presión Diferencial

Son componentes electrónicos compactos que proporcionan una salida de voltaje o corriente proporcional al diferencial de presión. Se integran en equipos más grandes, como dispositivos médicos, sistemas HVAC o equipos de laboratorio, donde el espacio y la integración electrónica son críticos.

Consideraciones al Trabajar con Diferenciales de Presión

Aunque el concepto es simple, la implementación práctica requiere atención a ciertos detalles:

• Unidades de Medida: Asegúrate siempre de que todas las presiones estén en las mismas unidades antes de realizar cualquier cálculo.
• Calibración: Los instrumentos de medición deben estar correctamente calibrados para garantizar lecturas precisas.
• Condiciones del Fluido: La temperatura, la densidad y la viscosidad del fluido pueden afectar la relación entre el diferencial de presión y el flujo, especialmente en aplicaciones de alta precisión.
• Puntos de Medición: La ubicación de los puntos donde se mide P₁ y P₂ es crucial. Deben elegirse cuidadosamente para obtener una lectura significativa del diferencial deseado.

Preguntas Frecuentes sobre el Diferencial de Presión

¿Qué es la presión diferencial y por qué es importante?

La presión diferencial es la diferencia de presión entre dos puntos en un sistema de fluidos. Es fundamental porque esta diferencia es la que impulsa el flujo de un fluido y es un indicador clave para medir el caudal, detectar obstrucciones, monitorear el rendimiento de equipos y controlar procesos en diversas industrias.

¿Cómo se calcula el diferencial de presión?

Se calcula restando la presión en un punto (P₂) de la presión en otro punto (P₁): ΔP = P₁ - P₂. Ambas presiones deben estar en las mismas unidades.

¿Para qué se utiliza la presión diferencial en la vida real?

Se utiliza en innumerables aplicaciones: para medir la velocidad de un avión (tubo Pitot), detectar filtros de aire obstruidos en sistemas de aire acondicionado, controlar el flujo de oxígeno en ventiladores médicos, monitorear el flujo de petróleo en tuberías, y en sistemas hidráulicos y neumáticos de maquinaria industrial y brazos robóticos.

¿Cuál es la unidad de medida más común para el diferencial de presión?

Las unidades más comunes son el Pascal (Pa) en el Sistema Internacional, pero también se usan ampliamente el PSI (libras por pulgada cuadrada) en países anglosajones, el bar, el milibar (mbar), y el milímetro de columna de agua (mmH₂O) o de mercurio (mmHg) en ciertas aplicaciones específicas.

¿Un diferencial de presión alto siempre indica un problema?

No necesariamente. Depende del contexto. En algunos casos, un diferencial de presión alto es deseado, como en un medidor de flujo que requiere una caída de presión para funcionar. Sin embargo, un aumento inesperado o excesivo del ΔP en un sistema que debería tener un flujo libre podría indicar una obstrucción, una válvula parcialmente cerrada o un filtro saturado.

Conclusión

El diferencial de presión es mucho más que una simple resta de valores; es una ventana hacia el comportamiento dinámico de los fluidos. Su cálculo y monitoreo son esenciales para garantizar la eficiencia, la seguridad y la fiabilidad de un sinfín de sistemas y procesos en nuestra vida moderna. Desde la complejidad de un motor a reacción hasta la simplicidad de un grifo que abre el paso del agua, comprender la presión diferencial nos permite optimizar y controlar el mundo que nos rodea. Con la fórmula ΔP = P₁ - P₂, y un conocimiento sólido de sus aplicaciones, cualquier persona puede comenzar a desentrañar los secretos del flujo de fluidos y aplicar este concepto vital para resolver problemas y mejorar el rendimiento.
