Descarga de un Capacitor: Conceptos y Cálculos Esenciales

La descarga de un capacitor es un fenómeno fundamental en el mundo de la electrónica, tan crucial como su proceso de carga. Comprender cómo un capacitor libera la energía que ha almacenado es esencial para el diseño de circuitos, la seguridad en el manejo de componentes y la resolución de problemas. Este proceso no solo es fascinante desde un punto de vista físico, sino que también tiene implicaciones prácticas en innumerables dispositivos que utilizamos a diario, desde el flash de una cámara hasta sistemas de temporización complejos. En este artículo, desglosaremos paso a paso cómo ocurre la descarga de un capacitor, explorando las leyes físicas que la rigen, las ecuaciones matemáticas que la describen y la importancia de factores como la resistencia y la capacitancia.

¿Qué es la Descarga de un Capacitor?

Imaginemos un capacitor como una pequeña batería temporal que almacena carga eléctrica. Cuando un capacitor se carga, acumula electrones en una de sus placas y los repele de la otra, creando una diferencia de potencial o voltaje entre ellas. La cantidad de carga que puede almacenar un capacitor por unidad de voltaje se conoce como su capacidad, cuya unidad de medida es el Faradio (F). Un Faradio es una unidad muy grande, por lo que comúnmente se usan microfaradios (μF) o nanofaradios (nF).

La descarga de un capacitor ocurre cuando se le proporciona un camino para que esa carga acumulada se libere. Típicamente, esto se logra conectando una resistencia a sus terminales. A medida que los electrones fluyen desde la placa negativa a la positiva a través de la resistencia, la diferencia de potencial entre las placas disminuye gradualmente, hasta que el capacitor queda completamente descargado, es decir, su voltaje llega a cero.

El Circuito de Descarga RC Básico

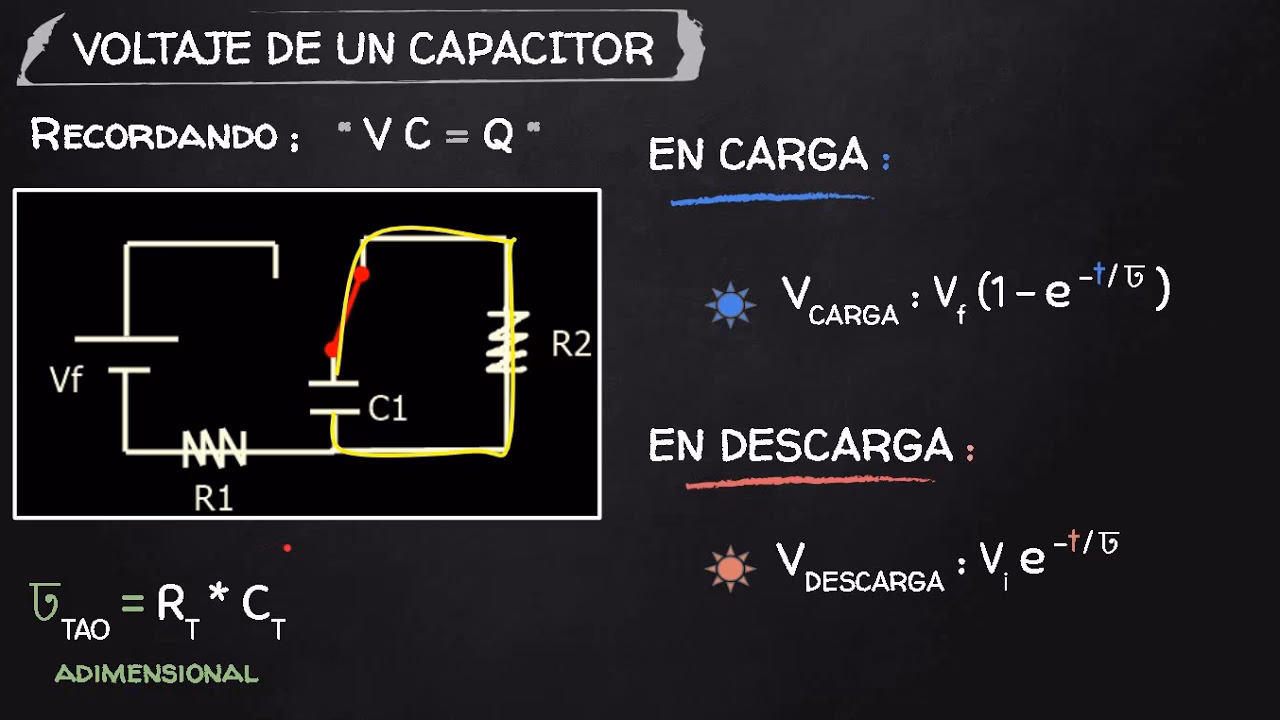

Para analizar la descarga, consideramos un circuito simple compuesto por un capacitor (C), inicialmente cargado con una carga Q, y una resistencia (R), conectados en serie. Al cerrar un interruptor, se establece un camino para que la corriente fluya. La corriente fluye desde la placa positiva del capacitor, a través de la resistencia, hasta la placa negativa. Es importante destacar que, a medida que la carga del capacitor disminuye, también lo hace el voltaje a través de él, y por ende, la corriente que fluye por el circuito.

La Ecuación de Descarga de un Capacitor

El proceso de descarga no es lineal; es un fenómeno que sigue un patrón exponencial. Para derivar la ecuación que describe este comportamiento, aplicamos las leyes de Kirchhoff al circuito RC durante la descarga. Consideremos el voltaje a través de la resistencia (V_R) y el voltaje a través del capacitor (V_C).

Según la Ley de Ohm, el voltaje a través de la resistencia es V_R = iR, donde 'i' es la corriente que fluye. El voltaje a través del capacitor es V_C = q/C, donde 'q' es la carga instantánea en el capacitor.

En un circuito cerrado, la suma de las caídas de voltaje es cero. Si la corriente fluye desde la placa positiva del capacitor a través de la resistencia, podemos escribir la ecuación del circuito como:

V_R + V_C = 0 (si consideramos la dirección de la corriente y las polaridades)

O más precisamente, si la corriente está definida como la salida de carga del capacitor (por lo tanto, la carga disminuye), la corriente es i = -dq/dt. Aplicando la ley de Ohm al circuito, tenemos que la caída de voltaje en la resistencia es iR y el voltaje en el condensador es q/C. Por la ley de Kirchhoff de voltajes en un lazo cerrado:

iR - q/C = 0

Sustituyendo i = -dq/dt (ya que la carga 'q' disminuye con el tiempo):

-R (dq/dt) - q/C = 0

Reordenando la ecuación para la integración:

-R (dq/dt) = q/C

(dq/q) = - (1/RC) dt

Integrando ambos lados, desde la carga inicial Q hasta una carga q en el tiempo t, y desde el tiempo 0 hasta t:

∫(Q a q) (1/q) dq = ∫(0 a t) (-1/RC) dt

Lo que nos da:

ln(q) - ln(Q) = -t/RC

ln(q/Q) = -t/RC

Aplicando la función exponencial a ambos lados, obtenemos la ecuación fundamental para la carga durante la descarga:

q(t) = Q * exp(-t / RC)

Donde:

• q(t) es la carga en el capacitor en el instante de tiempo 't'.
• Q es la carga inicial en el capacitor (en el instante t=0).
• exp es la función exponencial (e^x).
• R es la resistencia en ohmios (Ω).
• C es la capacidad en Faradios (F).
• RC es la constante de tiempo del circuito.

A partir de esta ecuación de carga, podemos derivar la ecuación para la corriente (i = -dq/dt) y el voltaje (V = q/C) durante la descarga:

Ecuación de Voltaje:

V(t) = V_0 * exp(-t / RC)

Donde V_0 = Q/C es el voltaje inicial en el capacitor.

Ecuación de Corriente:

i(t) = - (Q / RC) * exp(-t / RC) = - (V_0 / R) * exp(-t / RC)

El signo negativo en la corriente indica que fluye en dirección opuesta a la carga del capacitor, es decir, el capacitor se está descargando.

La Constante de Tiempo RC (τ)

El producto de la resistencia (R) y la capacitancia (C) es de vital importancia en la descarga de un capacitor. Este producto, conocido como la constante de tiempo RC (τ, tau), determina la velocidad a la que el capacitor se descarga.

τ = RC

La constante de tiempo tiene unidades de segundos y representa el tiempo que tarda la carga (o el voltaje) del capacitor en reducirse aproximadamente al 36.8% (1/e) de su valor inicial. Cuanto mayor sea el valor de RC, más lento será el proceso de descarga, y viceversa.

Para fines prácticos, se considera que un capacitor está completamente descargado después de aproximadamente 5 constantes de tiempo (5τ), ya que en ese punto, la carga y el voltaje se habrán reducido a menos del 1% de su valor inicial.

Balance Energético durante la Descarga

Cuando un capacitor se descarga a través de una resistencia, la energía que estaba almacenada en su campo eléctrico no desaparece, sino que se transforma. Esta energía se disipa en forma de calor en la resistencia. Es un excelente ejemplo de la ley de conservación de la energía.

La energía inicial almacenada en un capacitor cargado es:

E_0 = 1/2 * Q^2 / C = 1/2 * C * V_0^2

Donde E_0 es la energía inicial en Julios (J).

A medida que el capacitor se descarga, la energía se transfiere a la resistencia. La energía disipada en la resistencia hasta un instante 't' es:

E_R(t) = ∫(0 a t) i^2 * R dt

Sustituyendo la expresión para i(t) y realizando la integración, se obtiene:

E_R(t) = (Q^2 / (2C)) * (1 - exp(-2t / RC))

La energía que aún permanece almacenada en el capacitor en el instante 't' es:

E_C(t) = 1/2 * q(t)^2 / C = (Q^2 / (2C)) * exp(-2t / RC)

Podemos comprobar que la suma de la energía disipada en la resistencia y la energía restante en el capacitor siempre es igual a la energía inicial:

E_C(t) + E_R(t) = E_0

Cuando el proceso de descarga se completa (t → ∞), toda la energía inicialmente almacenada en el capacitor (E_0) se ha disipado completamente en la resistencia (E_R).

Ejemplo Práctico de Descarga

Para ilustrar mejor estos conceptos, consideremos el siguiente ejemplo numérico:

Tenemos un capacitor con una capacidad C = 1.5 μF (1.5 * 10^-6 F) en serie con una resistencia R = 58 kΩ (58000 Ω). El capacitor está inicialmente cargado con Q = 45 μC (45 * 10^-6 C). Queremos calcular la carga, la intensidad y las energías en un instante de tiempo t = 60 ms (60 * 10^-3 s).

Cálculo de la Constante de Tiempo (τ):

τ = R * C = 58000 Ω * 1.5 * 10^-6 F = 0.087 segundos = 87 ms

Cálculo de la Carga (q) en t = 60 ms:

q(t) = Q * exp(-t / RC)

q(60ms) = 45 * 10^-6 C * exp(- (60 * 10^-3 s) / (58000 Ω * 1.5 * 10^-6 F))

q(60ms) = 45 * 10^-6 C * exp(- (60 * 10^-3) / 0.087)

q(60ms) = 45 * 10^-6 C * exp(-0.6896)

q(60ms) = 45 * 10^-6 C * 0.5018

q(60ms) ≈ 22.58 * 10^-6 C = 22.58 μC

Cálculo de la Intensidad (i) en t = 60 ms:

Primero, calculamos el voltaje inicial V_0 = Q / C = (45 * 10^-6 C) / (1.5 * 10^-6 F) = 30 V.

i(t) = - (V_0 / R) * exp(-t / RC)

i(60ms) = - (30 V / 58000 Ω) * exp(- (60 * 10^-3 s) / 0.087 s)

i(60ms) = - 0.0005172 A * exp(-0.6896)

i(60ms) = - 0.0005172 A * 0.5018

i(60ms) ≈ - 0.0002595 A = - 259.5 μA

Cálculo de la Energía Inicial (E_0):

E_0 = 1/2 * Q^2 / C

E_0 = 1/2 * (45 * 10^-6 C)^2 / (1.5 * 10^-6 F)

E_0 = 1/2 * (2025 * 10^-12) / (1.5 * 10^-6)

E_0 = 1/2 * 1350 * 10^-6 J = 6.75 * 10^-4 J

Cálculo de la Energía Disipada en la Resistencia (E_R) en t = 60 ms:

E_R(t) = (Q^2 / (2C)) * (1 - exp(-2t / RC))

E_R(60ms) = ( (45 * 10^-6 C)^2 / (2 * 1.5 * 10^-6 F) ) * (1 - exp(-2 * (60 * 10^-3 s) / 0.087 s))

E_R(60ms) = ( 2025 * 10^-12 / (3 * 10^-6) ) * (1 - exp(-1.3793))

E_R(60ms) = ( 675 * 10^-6 ) * (1 - 0.2516)

E_R(60ms) = 6.75 * 10^-4 J * 0.7484

E_R(60ms) ≈ 5.053 * 10^-4 J

Cálculo de la Energía Acumulada en el Capacitor (E_C) en t = 60 ms:

E_C(t) = 1/2 * q(t)^2 / C

E_C(60ms) = 1/2 * (22.58 * 10^-6 C)^2 / (1.5 * 10^-6 F)

E_C(60ms) = 1/2 * (509.8564 * 10^-12) / (1.5 * 10^-6)

E_C(60ms) = 1/2 * 339.904 * 10^-6 J

E_C(60ms) ≈ 1.699 * 10^-4 J

Comprobación: E_C(60ms) + E_R(60ms) = 1.699 * 10^-4 J + 5.053 * 10^-4 J = 6.752 * 10^-4 J, lo cual es muy cercano a E_0 = 6.75 * 10^-4 J, confirmando la conservación de la energía.

Factores que Afectan la Velocidad de Descarga

La velocidad a la que un capacitor se descarga está directamente influenciada por los valores de la resistencia y la capacitancia en el circuito. Como hemos visto, estos dos valores definen la constante de tiempo RC, que es el factor clave.

Impacto de la Resistencia (R):

Una resistencia más grande ofrece una mayor oposición al flujo de corriente. Esto significa que los electrones tardarán más en fluir desde una placa del capacitor a la otra, resultando en una descarga más lenta. Si R aumenta, la constante de tiempo RC aumenta, y el capacitor tarda más en descargarse.

Impacto de la Capacitancia (C):

Un capacitor con una mayor capacitancia puede almacenar una mayor cantidad de carga para un voltaje dado. Por lo tanto, si la capacitancia es mayor, hay más carga que liberar, y aunque la resistencia sea la misma, el proceso de descarga tomará más tiempo. Si C aumenta, la constante de tiempo RC aumenta, y el capacitor también tarda más en descargarse.

Es importante notar que si se elige R1*C1 = R2*C2, la velocidad de descarga será la misma, es decir, el patrón de caída de carga e intensidad en función del tiempo será idéntico, aunque los componentes individuales sean diferentes. Esto subraya la importancia de la constante de tiempo como el verdadero indicador de la velocidad de descarga.

Descarga Segura de Capacitores

La descarga de un capacitor, especialmente los de alta capacidad o alto voltaje, puede ser peligrosa si no se realiza correctamente. Un capacitor cargado puede almacenar una cantidad de energía considerable que, si se libera de forma incontrolada (por ejemplo, al tocar sus terminales con las manos), puede causar un choque eléctrico severo o dañar otros componentes.

La forma más común y segura de descargar un capacitor es a través de una resistencia. Conectar una resistencia de valor apropiado a través de las terminales del capacitor permite que la energía se disipe gradualmente y de forma controlada en forma de calor. El valor de la resistencia debe ser lo suficientemente bajo para permitir una descarga en un tiempo razonable, pero lo suficientemente alto para limitar la corriente inicial y evitar dañar la resistencia o generar un calor excesivo rápidamente.

Para capacitores de gran tamaño o alto voltaje, se pueden utilizar herramientas específicas como varillas de descarga con resistencias incorporadas. Siempre es recomendable verificar el voltaje del capacitor con un multímetro después de la supuesta descarga para asegurarse de que el voltaje ha caído a un nivel seguro (generalmente por debajo de 50V).

Aplicaciones Comunes de la Descarga de Capacitores

La capacidad de un capacitor para cargarse y descargarse de forma controlada lo convierte en un componente indispensable en una amplia gama de aplicaciones:

• Temporizadores y Circuitos de Retardo: La constante de tiempo RC se utiliza para crear retrasos de tiempo precisos, esenciales en luces intermitentes, sistemas de arranque y apagado, y circuitos de control.
• Filtros: Los capacitores se utilizan en filtros para suavizar las fluctuaciones de voltaje (rectificación de corriente alterna a continua) y para separar señales de diferentes frecuencias.
• Fuentes de Alimentación: Actúan como "reservorios" de energía para mantener un voltaje estable y proporcionar picos de corriente cuando sea necesario.
• Flash de Cámaras: El capacitor se carga con alto voltaje y luego se descarga rápidamente a través de una lámpara de xenón para producir un destello de luz intenso y breve.
• Desfibriladores: Estos dispositivos médicos utilizan capacitores de gran tamaño para almacenar una gran cantidad de energía, que luego se descarga en el cuerpo del paciente para restaurar un ritmo cardíaco normal.
• Acoplamiento y Desacoplamiento: En circuitos de audio y RF, los capacitores se usan para bloquear el componente de corriente continua mientras permiten el paso de la corriente alterna, o para desviar el ruido de alta frecuencia a tierra.

Preguntas Frecuentes sobre la Descarga de Capacitores

¿Es peligrosa la descarga de un capacitor?

Sí, especialmente en capacitores de alto voltaje o gran capacidad. Pueden almacenar suficiente energía para causar un choque eléctrico severo, quemaduras o incluso ser fatales. Siempre manipule capacitores cargados con precaución y use herramientas aisladas.

¿Cuánto tiempo tarda en descargarse un capacitor?

El tiempo de descarga depende de la constante de tiempo RC. En teoría, nunca se descarga por completo, pero para fines prácticos, se considera descargado después de 5 veces la constante de tiempo (5τ). En este punto, el voltaje y la carga se han reducido a menos del 1% de su valor inicial.

¿Se puede descargar un capacitor sin resistencia?

Técnicamente sí, cortocircuitando sus terminales. Sin embargo, esto no es recomendable, especialmente para capacitores grandes. Un cortocircuito directo liberará la energía instantáneamente, generando una corriente muy alta que puede dañar el capacitor, producir chispas, calor excesivo o incluso una explosión. Es mucho más seguro usar una resistencia para una descarga controlada.

¿Por qué es importante descargar un capacitor de forma segura?

La descarga segura es crucial por varias razones: 1) Seguridad Personal: Previene choques eléctricos y quemaduras. 2) Protección de Componentes: Evita daños a otros componentes del circuito o al propio capacitor. 3) Consistencia en Pruebas: Asegura un estado inicial conocido para mediciones y pruebas.

¿Qué sucede con la energía cuando un capacitor se descarga?

La energía eléctrica almacenada en el campo eléctrico del capacitor se convierte en calor al pasar a través de la resistencia. Es decir, se disipa en la resistencia.

La comprensión de la descarga de un capacitor es una piedra angular en la educación y práctica de la electrónica. Desde las intrincadas ecuaciones que modelan su comportamiento hasta las precauciones de seguridad en su manejo, este proceso demuestra la elegancia y la potencia de los principios fundamentales de la electricidad. Al dominar cómo los capacitores liberan su energía, los ingenieros y aficionados pueden diseñar sistemas más eficientes, seguros y fiables, aprovechando al máximo el potencial de estos componentes omnipresentes.
