Cómo Calcular la Corriente en un Inductor

Los inductores son componentes fundamentales en el mundo de la electrónica, capaces de almacenar energía en forma de campo magnético. Comprender cómo se comporta la corriente a través de ellos es crucial para el diseño y análisis de circuitos. A diferencia de las resistencias, que simplemente se oponen al flujo de corriente, los inductores reaccionan a los cambios en la corriente, lo que los convierte en elementos dinámicos y fascinantes. Este artículo explorará en profundidad las diferentes formas de calcular la corriente en un inductor, desde su comportamiento en corriente continua hasta su compleja interacción con las señales de corriente alterna, y cómo su naturaleza intrínseca los hace indispensables en innumerables aplicaciones.

La Relación Fundamental: Voltaje y Cambio de Corriente

La característica más distintiva de un inductor es su oposición a los cambios bruscos en la corriente. Esta propiedad se describe matemáticamente mediante la siguiente ecuación:

v = L (di/dt)

Donde:

• v es el voltaje instantáneo a través del inductor, medido en voltios (V).
• L es la inductancia del componente, medida en henrios (H). La inductancia es una medida de la capacidad del inductor para almacenar energía en su campo magnético y, por lo tanto, de su oposición al cambio de corriente. Cuanto mayor sea L, mayor será el voltaje inducido para una misma tasa de cambio de corriente.
• di/dt representa la tasa de cambio instantánea de la corriente con respecto al tiempo, medida en amperios por segundo (A/s). Este término es clave; nos dice que el voltaje a través de un inductor no depende de la corriente en sí, sino de cuán rápidamente está cambiando esa corriente.

Esta ecuación implica directamente que, si la corriente a través de un inductor es constante (di/dt = 0), el voltaje a través de él será cero. En otras palabras, para corriente continua (DC) estable, un inductor se comporta como un cortocircuito ideal. Por otro lado, si intentamos cambiar la corriente instantáneamente (por ejemplo, encendiendo o apagando un interruptor), di/dt tendería al infinito, lo que implicaría un voltaje infinito, algo físicamente imposible. Esto nos lleva a una regla fundamental: la corriente a través de un inductor nunca puede cambiar instantáneamente. Siempre habrá un retardo en la respuesta de la corriente a un cambio de voltaje aplicado.

Cálculo de la Corriente en Corriente Continua (DC)

Comportamiento en Estado Estacionario DC

En un circuito de corriente continua (DC), una vez que el circuito ha alcanzado el estado estacionario (es decir, después de un tiempo considerable desde que se encendió o apagó), la corriente ya no cambia con el tiempo. Como se mencionó anteriormente, si di/dt = 0, entonces el voltaje a través del inductor es v = L * 0 = 0V. Esto significa que un inductor ideal en estado estacionario DC se comporta como un cable, es decir, un cortocircuito.

Para calcular la corriente en este escenario, simplemente tratamos el inductor como un cortocircuito y aplicamos la Ley de Ohm al resto del circuito. Si el inductor está en serie con una resistencia y una fuente de voltaje, la corriente en estado estacionario sería I = V_fuente / R.

Respuesta Transitoria en Circuitos RL (DC)

Aunque en estado estacionario un inductor actúa como un cortocircuito, su comportamiento durante el período de transición (cuando se aplica o se quita el voltaje) es fundamental. Un circuito que contiene una resistencia (R) y un inductor (L) se conoce como circuito RL.

Carga de un Inductor (Conexión a una Fuente de Voltaje)

Cuando se conecta un inductor a una fuente de voltaje DC a través de una resistencia, la corriente no aumenta instantáneamente. En cambio, crece exponencialmente con el tiempo. La ecuación para la corriente en un circuito RL durante la carga es:

I(t) = (V/R) * (1 - e^-t/τ)

Donde:

• I(t) es la corriente a través del inductor en un tiempo 't' dado.
• V es el voltaje de la fuente DC.
• R es la resistencia total en serie con el inductor.
• e es la base del logaritmo natural (aproximadamente 2.71828).
• τ (tau) es la constante de tiempo del circuito RL, calculada como τ = L/R. La constante de tiempo indica cuán rápido el circuito responde a un cambio. Después de un tiempo igual a una constante de tiempo (t = τ), la corriente habrá alcanzado aproximadamente el 63.2% de su valor final. Después de cinco constantes de tiempo (t = 5τ), la corriente se considera prácticamente en su valor de estado estacionario.

Descarga de un Inductor (Desconexión de la Fuente)

Si un inductor que ha sido cargado (es decir, tiene corriente fluyendo a través de él) se desconecta de su fuente y se conecta a una resistencia de descarga, la corriente no cae instantáneamente a cero. En cambio, decae exponencialmente:

I(t) = I_inicial * e^-t/τ

Donde:

• I(t) es la corriente en el tiempo 't'.
• I_inicial es la corriente que fluía a través del inductor en el momento de la desconexión.
• τ es la constante de tiempo L/R, donde R es la resistencia a través de la cual se está descargando el inductor.

Cálculo de la Corriente en Corriente Alterna (AC)

Cuando un inductor se somete a una fuente de corriente alterna (AC), su comportamiento es significativamente diferente al de la DC. En AC, la corriente y el voltaje cambian continuamente, lo que significa que el término di/dt siempre será diferente de cero.

Reactancia Inductiva (XL)

En un circuito AC, la oposición de un inductor al flujo de corriente no se llama resistencia, sino reactancia inductiva. Esta reactancia depende de la inductancia del componente y de la frecuencia de la señal AC. Se simboliza con X_L y se mide en ohmios (Ω).

X_L = 2πfL

Donde:

• X_L es la reactancia inductiva en ohmios (Ω).
• 2π es una constante (aproximadamente 6.283).
• f es la frecuencia de la señal AC en hercios (Hz).
• L es la inductancia en henrios (H).

Esta fórmula nos dice que:

• A medida que la frecuencia (f) aumenta, la reactancia inductiva (X_L) también aumenta. Esto significa que un inductor ofrece más oposición a las señales de alta frecuencia.
• A medida que la inductancia (L) aumenta, la reactancia inductiva (X_L) también aumenta.
• A una frecuencia de 0 Hz (DC), X_L = 0, lo que confirma que el inductor se comporta como un cortocircuito en DC.

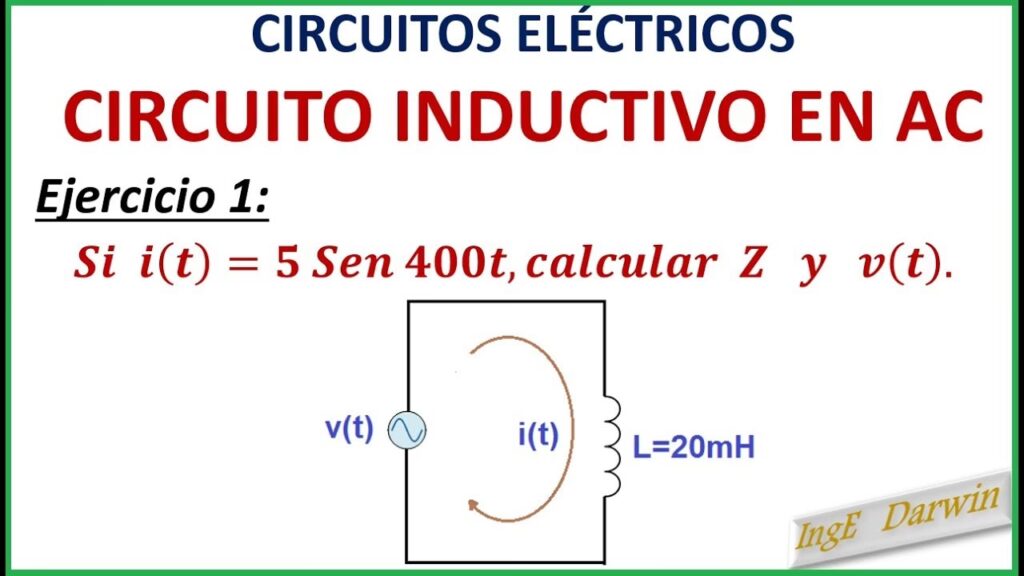

Ley de Ohm para Circuitos Inductivos Puros (AC)

Una vez que conocemos la reactancia inductiva, podemos usar una versión de la Ley de Ohm para calcular la corriente RMS (Root Mean Square) en un circuito puramente inductivo (es decir, sin resistencia significativa):

I_RMS = V_RMS / X_L

Donde:

• I_RMS es la corriente RMS que fluye a través del inductor.
• V_RMS es el voltaje RMS aplicado a través del inductor.
• X_L es la reactancia inductiva del inductor.

Es importante recordar que en un circuito AC puramente inductivo, el voltaje y la corriente están desfasados. Específicamente, el voltaje a través de un inductor adelanta a la corriente en 90 grados (o la corriente se retrasa 90 grados con respecto al voltaje). Esto es una consecuencia directa de la relación v = L (di/dt) y las propiedades de las funciones sinusoidales.

Cálculo de Corriente en Circuitos RLC (AC)

En circuitos AC más complejos que contienen resistencias (R), inductores (L) y capacitores (C), la oposición total al flujo de corriente se denomina impedancia (Z). La impedancia es una cantidad vectorial que considera tanto la resistencia como la reactancia (inductiva y capacitiva).

Para un circuito RLC serie, la impedancia se calcula como:

Z = √(R² + (X_L - X_C)²)

Donde X_C es la reactancia capacitiva (1 / (2πfC)). Una vez que se calcula la impedancia total del circuito, la corriente RMS que fluye a través de todo el circuito (incluyendo el inductor) se puede encontrar usando la Ley de Ohm generalizada para AC:

I_RMS = V_RMS / Z

Donde V_RMS es el voltaje RMS de la fuente. Esta corriente es la misma para todos los componentes en un circuito serie.

Tabla Comparativa: Comportamiento del Inductor en DC vs. AC

Consideraciones Prácticas y Limitaciones

Hasta ahora, hemos hablado de inductores "ideales". Sin embargo, los inductores reales tienen algunas características que deben considerarse al calcular la corriente:

• Resistencia de la bobina: El alambre con el que se fabrica el inductor tiene una resistencia intrínseca (R_DC). En muchos casos, especialmente en DC o bajas frecuencias, esta resistencia puede ser significativa y debe incluirse en los cálculos del circuito.
• Pérdidas del núcleo: Si el inductor tiene un núcleo ferromagnético, puede haber pérdidas de energía debido a la histéresis y las corrientes de Foucault, especialmente a altas frecuencias. Estas pérdidas pueden representarse como una resistencia en paralelo o en serie en el modelo del inductor.
• Capacitancia parásita: Entre las vueltas del alambre del inductor, existe una pequeña capacitancia parásita. A frecuencias muy altas, esta capacitancia puede resonar con la inductancia, haciendo que el inductor se comporte como un capacitor.
• Saturación del núcleo: En inductores con núcleo ferromagnético, si la corriente es demasiado alta, el material del núcleo puede saturarse. Cuando esto ocurre, la inductancia del componente disminuye drásticamente, lo que afecta directamente la reactancia y, por ende, la corriente.

Preguntas Frecuentes sobre el Cálculo de Corriente en Inductores

¿Qué sucede si la corriente intenta cambiar instantáneamente en un inductor?

Si la corriente intentara cambiar instantáneamente (un paso de corriente, por ejemplo), la tasa de cambio di/dt sería infinita. Según la ecuación v = L (di/dt), esto implicaría un voltaje infinito a través del inductor, lo cual es físicamente imposible. En la práctica, el inductor generaría un voltaje muy alto (conocido como "pico de voltaje" o "voltaje de retroceso") para oponerse a este cambio, lo que podría dañar otros componentes del circuito o el inductor mismo. Es por esto que la corriente a través de un inductor es una función continua.

¿Por qué la corriente se retrasa con respecto al voltaje en un inductor AC?

En un inductor, el voltaje es proporcional a la tasa de cambio de la corriente (v = L di/dt). Para que el voltaje sea máximo, la tasa de cambio de la corriente debe ser máxima. En una onda sinusoidal, la tasa de cambio es máxima cuando la onda está pasando por cero (su pendiente es más pronunciada). Por lo tanto, el voltaje es máximo cuando la corriente es cero y está a punto de aumentar, y es cero cuando la corriente es máxima (donde su pendiente es cero). Esto resulta en que el voltaje "lidera" o "adelanta" a la corriente en 90 grados.

¿Es lo mismo resistencia que reactancia inductiva?

No, no son lo mismo, aunque ambos se miden en ohmios y se oponen al flujo de corriente. La resistencia disipa energía en forma de calor y es independiente de la frecuencia. La reactancia inductiva, por otro lado, almacena y libera energía en el campo magnético del inductor y es directamente dependiente de la frecuencia de la señal AC. La energía no se disipa permanentemente en la reactancia, sino que se intercambia con la fuente.

¿Cómo afecta la frecuencia a la corriente en un inductor?

En un circuito AC, un aumento en la frecuencia (f) resulta en un aumento de la reactancia inductiva (X_L = 2πfL). Dado que X_L se opone al flujo de corriente, un aumento en la frecuencia provocará una disminución de la corriente para un voltaje aplicado constante (I = V/X_L). Por el contrario, una disminución de la frecuencia reduce la reactancia inductiva y, por lo tanto, permite que fluya más corriente. Este comportamiento es la base de los filtros de paso bajo y paso alto que utilizan inductores.

¿Los inductores se usan en fuentes de alimentación?

Sí, los inductores son componentes cruciales en muchas fuentes de alimentación, especialmente en fuentes conmutadas (SMPS). Se utilizan para almacenar energía durante una parte del ciclo de conmutación y liberarla durante la otra, lo que permite la conversión de voltaje eficiente (step-up o step-down) y la regulación. También se usan como filtros de choque para suavizar la corriente y reducir el rizado.

Comprender las complejidades del cálculo de corriente en inductores es esencial para cualquier entusiasta o profesional de la electrónica. Desde su comportamiento en DC como un simple cortocircuito hasta su papel dinámico en los circuitos AC, la capacidad de un inductor para oponerse a los cambios de corriente lo convierte en un componente único y poderoso. Dominar las fórmulas y los conceptos presentados aquí no solo le permitirá diseñar y analizar circuitos de manera más efectiva, sino que también abrirá la puerta a una apreciación más profunda de cómo la energía eléctrica se almacena y se manipula en el corazón de innumerables dispositivos electrónicos que usamos a diario.
