Catenaria: La Curva Maestra de la Ingeniería

Desde los puentes suspendidos hasta los arcos monumentales, la catenaria es una de las curvas más elegantes y eficientes que la naturaleza y la ingeniería nos han regalado. A menudo confundida con la parábola, esta forma matemática describe con precisión cómo un cable flexible y uniforme se suspende bajo su propio peso. Su estudio no solo es una curiosidad académica, sino una herramienta fundamental para arquitectos, ingenieros y físicos. En este artículo, desglosaremos qué es la catenaria, cómo se calcula, sus propiedades únicas y las innumerables aplicaciones que la han convertido en una figura indispensable en nuestro mundo construido.

La historia de la catenaria es tan intrigante como la curva misma. A principios del siglo XVII, con el auge de la ciencia moderna, figuras como Galileo Galilei intentaron describir matemáticamente la forma de una cadena colgante. Curiosamente, Galileo creyó erróneamente que adoptaría la forma de una parábola, inspirándose en el éxito de las secciones cónicas para describir las órbitas planetarias y el movimiento de proyectiles. Sin embargo, no fue hasta finales del mismo siglo que matemáticos como Christiaan Huygens, Jakob Bernoulli y Gottfried Leibniz lograron describir completamente su ecuación. Huygens, de hecho, fue quien acuñó el término 'catenaria', derivado del latín 'catenaria' que significa 'de cadena'. Demostró que no podía ser descrita por una ecuación algebraica simple, marcando un hito en la comprensión de las curvas trascendentes.

¿Qué es la Catenaria y Cuál es su Ecuación?

En su esencia, la catenaria es la curva que describe un cable o cadena flexible, de masa uniforme por unidad de longitud, que cuelga libremente y está sometido únicamente a la gravedad. Su forma es asintótica en las direcciones negativa y positiva a las gráficas de decaimiento y crecimiento exponencial, respectivamente. Esta relación con las funciones exponenciales es clave para entender su comportamiento.

La ecuación más común y fundamental de la catenaria, cuando se suspende de alturas iguales y su punto más bajo se encuentra en x=0, se expresa en términos de la función coseno hiperbólico. Precisamente, la curva en el plano xy, con su punto más bajo en y = a, viene dada por:

y = a cosh(x/a)

Donde 'a' es una constante que representa la altura del punto más bajo de la curva por encima del eje x. Esta expresión es equivalente a y = (a/2)(e^(x/a) + e^(-x/a)), revelando su profunda conexión con las funciones exponenciales. Es importante destacar que cuanto mayor sea el valor de 'a', más 'plana' será la catenaria, y cuanto menor sea 'a', más 'alta' y pronunciada será.

Para propósitos de cálculo práctico, especialmente cuando se desea que el origen (0,0) esté en el punto más bajo de la curva, la ecuación se presenta a menudo como:

y = a * [cosh(x/a) - 1]

En esta formulación, 'a' también se relaciona con las fuerzas que actúan sobre el cable, específicamente con la fuerza horizontal (Fx) y el peso por unidad de longitud (w), donde a = Fx / w. Existe una expresión más general que puede aparecer en ciertos contextos: y = cosh(µx + c1) − coshc1 µ, que se utiliza para modelar situaciones con condiciones iniciales o de contorno específicas, aunque la explicación detallada de sus parámetros µ y c1 excede el alcance de esta discusión.

Propiedades Clave de la Catenaria

La catenaria posee propiedades matemáticas y físicas que la hacen única y extremadamente útil:

• Uniformidad de la Masa: Asume que el cable tiene una masa uniforme por unidad de longitud.
• Acción de la Gravedad: La única fuerza externa que actúa sobre el cable es la gravedad.
• Fuerza Horizontal Constante: La fuerza horizontal (Fx) en el cable es constante a lo largo de toda su longitud. Esta es una propiedad fundamental que la distingue de otras curvas.
• Fuerza Vertical Variable: La fuerza vertical (Fy) en cualquier punto del cable es igual al peso del cable que ese punto soporta. En el punto más bajo de la curva, Fy es cero.
• Relación con la Parábola: Aunque no es una parábola, la catenaria está relacionada con ella. La curva trazada en el plano por el foco de una parábola al rodar a lo largo de una línea recta es una catenaria.
• Catenoide: La superficie de revolución generada cuando una catenaria que se abre hacia arriba gira alrededor del eje horizontal se llama catenoide. Es la única superficie mínima, aparte del plano, que puede obtenerse como superficie de revolución.

Aplicaciones de la Catenaria en el Mundo Real

Las aplicaciones de la catenaria son vastas y sorprendentes, extendiéndose desde la ingeniería civil hasta la física y más allá. Su eficiencia estructural la convierte en una elección ideal para muchas construcciones y sistemas:

En Arquitectura e Ingeniería Civil

La curva catenaria ha conquistado el corazón de la humanidad desde los inicios de la civilización, especialmente en la arquitectura. La forma de una curva catenaria facilita la descarga del peso de la estructura suspendida sobre los soportes laterales, distribuyendo las fuerzas de manera óptima. Ejemplos notables incluyen:

• Arcos y Cúpulas: Desde la antigüedad, los arquitectos aplicaron la curva catenaria al diseñar arcos y cúpulas. Ejemplos milenarios como el Taq Kasra en Irak, las Clocháin en Skellig Michael, la Cúpula de Brunelleschi en Florencia, y las cabañas de barro del pueblo Musgun en Camerún, demuestran la fuerza y estabilidad de los arcos catenarios invertidos. El famoso Gateway Arch en St. Louis, Missouri, es un ejemplo moderno y emblemático de un arco catenario invertido, que proporciona una forma autoestable y extremadamente fuerte.
• Puentes Suspendidos: Aunque a menudo se confunde, los cables de los puentes colgantes donde actúan como soporte para la calzada inferior no siguen estrictamente una forma catenaria, sino más bien una parabólica. Sin embargo, para tramos cortos o cuando la carga de la calzada es despreciable en comparación con el peso del cable, la diferencia es mínima y visualmente indistinguible. La catenaria pura se ve en los cables que simplemente cuelgan sin soportar una carga distribuida uniformemente horizontalmente, como las cuerdas de un puente de cuerda simple que se deja caer libremente.

En Sistemas de Energía y Transporte

La catenaria también es omnipresente en la infraestructura de energía y transporte:

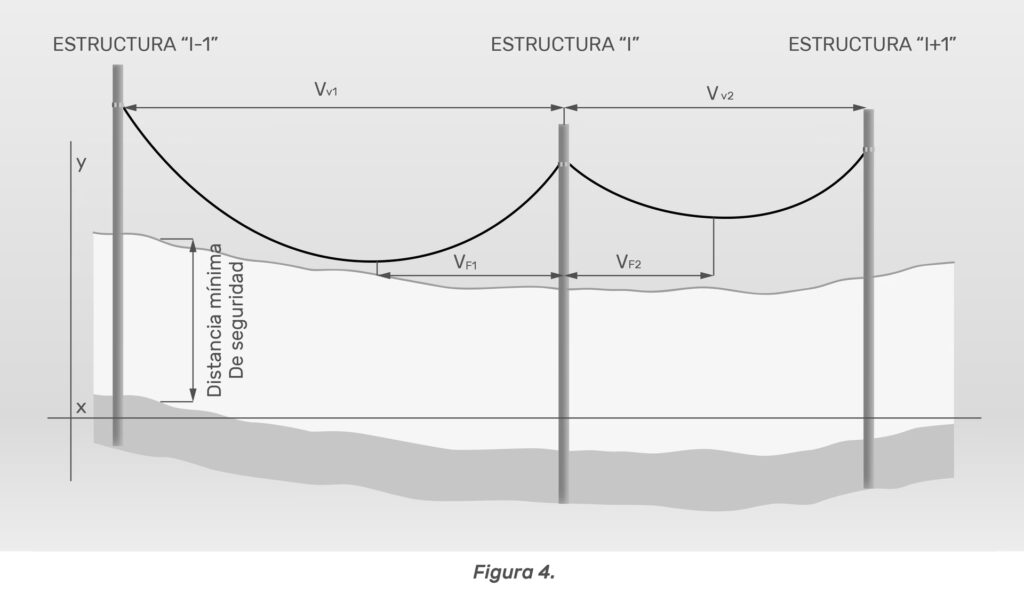

• Líneas Eléctricas: Las líneas eléctricas aéreas, ya sean las de alta tensión que atraviesan paisajes o las que alimentan los trenes eléctricos, adoptan la forma de una catenaria. Esto se debe a que el cable, bajo su propio peso, cuelga de forma natural en esta curva, minimizando las tensiones y distribuyendo el peso de manera eficiente entre los postes.
• Cables de Anclaje: En aplicaciones marinas o de ingeniería offshore, los cables de anclaje de plataformas petrolíferas o boyas también siguen una curva catenaria, lo que permite calcular las fuerzas de tensión y la profundidad de la línea.

Otras Aplicaciones

Más allá de la construcción y la energía, las funciones hiperbólicas, inherentes a la catenaria, aparecen en la descripción de formas de onda, distribuciones de temperatura y el movimiento de cuerpos que caen sujetos a la resistencia del aire proporcional al cuadrado de la velocidad.

¿Cómo se Mide y Calcula la Catenaria en la Práctica?

Medir una catenaria en el mundo real implica entender sus propiedades y cómo se relacionan con las fuerzas. Si bien la curva es una forma matemática teórica, ocurre naturalmente cada vez que se suspende un cordón de rigidez a la flexión cero y rigidez axial infinita entre dos puntos.

Definición de una Catenaria Práctica

Para la aplicación práctica, dos propiedades clave definen una catenaria natural:

1. La fuerza horizontal (Fx) en el cable es constante a lo largo de toda su longitud.
2. La fuerza vertical (Fy) en el cable en cualquier punto es igual al peso del cable que ese punto soporta (es decir, Fy = 0 en el punto más bajo del bucle).

El ángulo del cable en cualquier punto se determina resolviendo estas fuerzas, por ejemplo, tan⁻¹(Fy/Fx).

Cálculo de Coordenadas y Fuerzas

Para calcular la catenaria, se utilizan herramientas especializadas, a menudo programas informáticos o calculadoras diseñadas para este fin. Estos programas permiten a los usuarios introducir parámetros clave y obtener las coordenadas, fuerzas y ángulos a lo largo de la curva.

Los parámetros de entrada comunes incluyen:

• La longitud del cable.
• El peso por unidad de longitud del cable.
• La posición del extremo libre (coordenadas x,y relativas a un punto de anclaje).
• Las fuerzas de elevación/tracción en el extremo libre (Fx, Fy).

A partir de estos datos, la calculadora puede determinar las fuerzas o la posición del extremo libre, así como las fuerzas y ángulos en línea en ambos extremos y en cualquier punto deseado a lo largo de la distancia 'd' desde el anclaje.

Por ejemplo, si se introduce la longitud, el peso y la posición del extremo libre, la calculadora determinará las fuerzas. Si se introducen las fuerzas, determinará la posición del extremo libre. Esto permite un enfoque flexible para el diseño y análisis.

Trazado de la Curva

Las calculadoras de catenarias a menudo proporcionan una lista de 50 puntos de coordenadas (s, x, y, θ, donde 's' es la distancia a lo largo de la curva desde el origen, 'x' es la distancia horizontal, 'y' es la distancia vertical y 'θ' es la orientación angular). Esta lista de coordenadas se puede copiar y pegar en programas de hojas de cálculo como Microsoft Excel para generar un gráfico preciso de la curva.

Catenaria 'Tensa'

Se define una catenaria 'tensa' como una que no tiene bucle (es decir, no hay ningún punto en su longitud donde Fy=0). La forma de cualquier catenaria tensa puede superponerse exactamente sobre una catenaria completa con la misma fuerza horizontal (Fx). Su posición dentro de esta catenaria se define por las cargas verticales (Fy) en cada extremo.

Consideraciones de Precisión y Auto-Verificación

Las opciones de cálculo en las herramientas profesionales a menudo emplean diferentes fórmulas y procedimientos (por ejemplo, métodos iterativos frente a directos), lo que permite una función de auto-verificación. Realizar un cálculo utilizando un método y luego comparar los resultados con otro puede ayudar a verificar la precisión. Generalmente, los métodos basados en fuerzas (Fx, Fy) suelen ser los más precisos para resultados exactos.

Catenaria vs. Parábola: Una Comparación Crucial

Es fundamental entender la diferencia entre la catenaria y la parábola, dada la confusión histórica y sus similitudes visuales. Aunque se parecen, especialmente en tramos cortos o cuando la carga es muy grande, sus propiedades matemáticas y físicas son distintas.

La tabla anterior subraya que, aunque la parábola es más famosa, la catenaria es la verdadera 'reina' de las formas colgantes naturales y de las estructuras de compresión invertidas.

Preguntas Frecuentes (FAQ) sobre la Catenaria

¿Cuál es la diferencia principal entre una catenaria y una parábola en un puente?

La diferencia principal radica en la distribución de la carga. Una catenaria describe un cable que soporta solo su propio peso. Una parábola describe un cable que soporta una carga uniformemente distribuida horizontalmente, como el tablero de un puente colgante. Aunque visualmente similares, especialmente en tramos cortos, sus ecuaciones y propiedades de fuerza son distintas.

¿Por qué los arquitectos usan la catenaria invertida en los arcos?

Un arco catenario invertido es la forma ideal para soportar cargas por compresión. Al invertir la curva que naturalmente adopta un cable colgante, el arco distribuye las fuerzas de manera óptima a lo largo de su estructura, dirigiendo el peso directamente hacia los soportes y minimizando las tensiones de flexión. Esto resulta en una estructura inherentemente fuerte y estable.

¿Es la catenaria solo una curiosidad matemática?

¡Para nada! La catenaria es una curva de inmensa importancia práctica en la ingeniería y la física. Sus aplicaciones van desde el diseño de puentes y arcos hasta el tendido de líneas eléctricas y la modelización de fenómenos físicos complejos. Es un ejemplo perfecto de cómo las matemáticas puras encuentran una expresión directa y eficiente en el mundo real.

¿Qué significa el parámetro 'a' en la ecuación de la catenaria?

En la ecuación y = a cosh(x/a), 'a' representa la altura del punto más bajo de la curva sobre el eje x. En la forma y = a[cosh(x/a) - 1], donde el origen (0,0) está en el punto más bajo, 'a' es un parámetro que define la 'tensión' o 'planitud' de la curva, siendo igual a la relación entre la fuerza horizontal constante (Fx) en el cable y su peso por unidad de longitud (w): a = Fx / w.

¿Cómo puedo calcular la tensión en un punto específico de una catenaria?

Para calcular la tensión en un punto, necesitas conocer la fuerza horizontal constante (Fx) y la fuerza vertical (Fy) en ese punto. La tensión total (T) en cualquier punto de la catenaria se puede calcular como T = sqrt(Fx² + Fy²). Recuerda que Fy en un punto es igual al peso del cable desde el punto más bajo hasta ese punto.

Conclusión

La catenaria es mucho más que una simple curva; es un testimonio de la elegancia matemática y la eficiencia estructural que la naturaleza nos ofrece. Desde las antiguas estructuras que desafían el tiempo hasta las modernas maravillas de la ingeniería, su presencia es un recordatorio de cómo los principios fundamentales de la física y las matemáticas se entrelazan para crear soluciones robustas y bellas. Entender cómo se calcula y se comporta es esencial para cualquier persona interesada en el diseño, la construcción o simplemente en apreciar la sofisticación oculta en las formas que nos rodean.
