Calculando el Volumen de tu Sedimentador: Guía Esencial

En el fascinante mundo del tratamiento de aguas, ya sea potable o residual, los sedimentadores juegan un papel fundamental. Son la primera línea de defensa para remover partículas suspendidas, preparando el agua para etapas posteriores de purificación. Pero, ¿alguna vez te has preguntado cómo se dimensiona correctamente uno de estos sistemas? La clave reside en un cálculo preciso de su volumen, un proceso que combina principios de ingeniería hidráulica y química para garantizar la eficiencia deseada. Este artículo te guiará a través de los conceptos esenciales y las fórmulas necesarias para entender y calcular el volumen de un sedimentador, desglosando cada componente y ofreciendo una visión clara de su importancia.

El diseño de un sedimentador no es una tarea trivial; requiere comprender cómo interactúan el flujo del agua, las características de las partículas y las dimensiones físicas del tanque. Un sedimentador subdimensionado no logrará la calidad de efluente deseada, mientras que uno sobredimensionado resultará en costos innecesarios de construcción y operación. Por ello, dominar los cálculos de volumen y los parámetros asociados es indispensable para cualquier profesional o entusiasta del tratamiento de aguas.

¿Qué es un Sedimentador y por qué es Crucial?

Un sedimentador, también conocido como clarificador o tanque de decantación, es una unidad de tratamiento diseñada para remover sólidos suspendidos del agua mediante la fuerza de la gravedad. Su principio de funcionamiento es sorprendentemente simple pero altamente efectivo: al reducir la velocidad del flujo de agua, se permite que las partículas más densas que el agua se asienten en el fondo del tanque, formando un lodo o fango que luego puede ser removido. Este proceso es vital en múltiples etapas del tratamiento de agua:

• En plantas de tratamiento de agua potable, ayuda a clarificar el agua cruda antes de la filtración.
• En plantas de tratamiento de aguas residuales, remueve sólidos orgánicos e inorgánicos, tanto antes (sedimentación primaria) como después (sedimentación secundaria) de los procesos biológicos.
• En procesos industriales, para la recuperación de productos o la limpieza de vertidos.

La eficiencia de un sedimentador se mide por su capacidad para remover un porcentaje determinado de sólidos suspendidos. Esta eficiencia está directamente ligada a factores como el tiempo que el agua permanece en el tanque (tiempo de retención) y la velocidad a la que las partículas se asientan (velocidad de sedimentación).

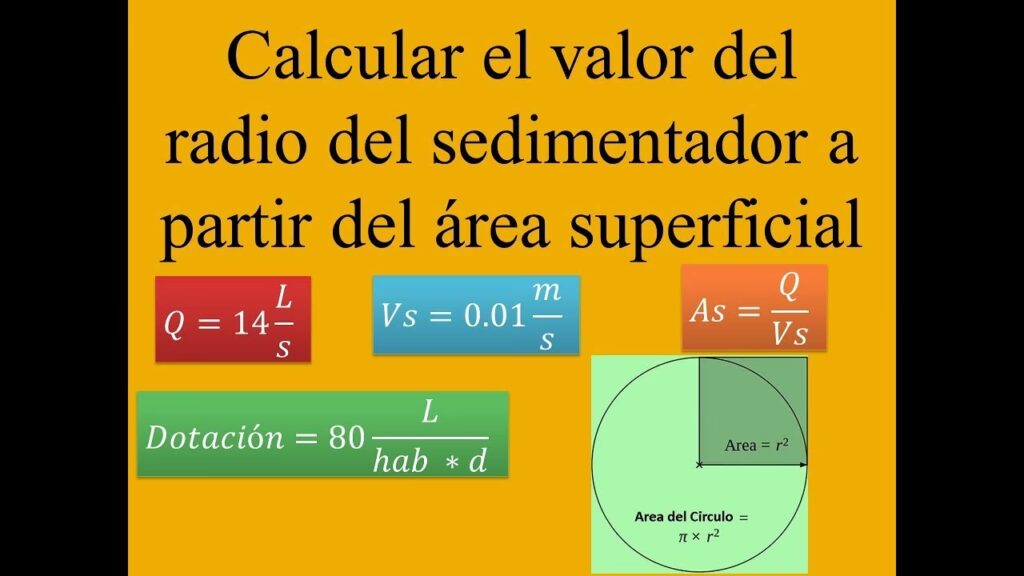

Entendiendo la Carga Superficial y su Impacto

Uno de los parámetros más críticos en el diseño y operación de un sedimentador es la carga superficial. Esta métrica es fundamental porque relaciona el caudal de agua que entra al sedimentador con el área de su superficie, dictando así la velocidad ascendente del agua dentro del tanque. Si la velocidad ascendente del agua es mayor que la velocidad de sedimentación de las partículas, estas últimas no se asentarán y serán arrastradas con el efluente. Por lo tanto, la carga superficial debe ser cuidadosamente controlada para asegurar una remoción efectiva de sólidos.

La carga superficial de sobrenadante se define como el flujo de agua que se alimenta al sedimentador, por unidad de área del mismo. Se expresa comúnmente en unidades de m³m^-2d^-1 (metros cúbicos por metro cuadrado por día), o simplificado como m/día, ya que m³/m² se reduce a m. Esto es, en esencia, una velocidad: la velocidad a la que el agua “carga” la superficie del tanque. Un valor bajo de carga superficial implica un mayor tiempo para que las partículas se asienten, lo que generalmente conduce a una mejor eficiencia.

Por otro lado, la carga sobre el vertedor es otro parámetro importante, que se refiere al flujo de agua que es vertido por el sobrenadante, por la longitud del perímetro del vertedor. Se mide en m³m^-1d^-1. Esta carga es relevante para asegurar que el agua clarificada se recoja uniformemente y sin arrastrar partículas ya sedimentadas, evitando así perturbaciones en la zona de salida.

Desarenadores vs. Sedimentadores: Una Diferencia Vital

Aunque ambos son procesos de separación por gravedad, existe una diferencia fundamental entre un desarenador y un sedimentador, principalmente en el tamaño de las partículas que están diseñados para remover. Comprender esta distinción es crucial para la selección adecuada de cada unidad en una planta de tratamiento.

Un desarenador es una unidad de pretratamiento que tiene como objetivo principal remover partículas más grandes y densas, como arena, grava y otros materiales inorgánicos gruesos. Estas partículas, al ser abrasivas, podrían causar daños a equipos mecánicos como bombas y válvulas en etapas posteriores del tratamiento. Los desarenadores están diseñados para remover partículas mayores a 0.2 mm.

En contraste, un sedimentador está diseñado para remover partículas mucho más pequeñas, con un rango de tamaño que generalmente se encuentra entre 0.005 mm y 0.2 mm. Estas partículas pueden ser tanto inorgánicas como orgánicas, incluyendo flóculos formados en procesos de coagulación-floculación, algas y microorganismos. Mientras que ambos tipos de tanques cuentan con zonas de entrada, sedimentación y salida, un sedimentador incorpora características de diseño más refinadas, como orificios y canaletas específicamente diseñadas para recolectar el efluente sin perturbar la sedimentación de las partículas más finas. Esta delicadeza en el diseño es lo que permite al sedimentador manejar eficientemente partículas de menor tamaño que el desarenador.

En resumen, los desarenadores actúan como una primera etapa de "limpieza gruesa", protegiendo los equipos, mientras que los sedimentadores realizan la "limpieza fina", crucial para la calidad final del agua.

El Corazón del Cálculo: Volumen en Sedimentadores Tubulares

Los sedimentadores tubulares, o clarificadores de tubos, son una innovación en el diseño de sedimentadores que utilizan tubos espaciados de cerca (generalmente hexagonales o cuadrados) inclinados para aumentar la superficie de asentamiento efectiva dentro de un volumen dado. Son comúnmente utilizados en Plantas de Tratamiento de Aguas Residuales (PTAR) basadas en MBBR (Moving Bed Biofilm Reactor) para mejorar la sedimentación de sólidos suspendidos y biomasa. La capacidad de estos tanques es un parámetro vital en el diseño.

El cálculo de la capacidad o volumen de un tanque sedimentador tubular se basa en la tasa de flujo de diseño de la planta de tratamiento y la velocidad de sedimentación de los sólidos suspendidos. La velocidad de sedimentación es la tasa a la que los sólidos suspendidos en el agua se asientan en el tanque.

La fórmula para calcular la capacidad del tanque sedimentador tubular es la siguiente:

Capacidad del Tanque (m³) = Flujo de Diseño (m³/día) x Tiempo de Retención (Días) x (Velocidad de Sedimentación (m/día) / Carga Superficial (m/día))

Componentes Clave de la Fórmula

Para entender completamente esta fórmula, desglosemos cada uno de sus componentes:

1. Flujo de Diseño (m³/día): Este es el volumen de agua residual que la planta de tratamiento está diseñada para procesar por día. Es un valor crítico que define la escala de todas las unidades de tratamiento. Un cálculo preciso del flujo de diseño es fundamental, ya que cualquier error aquí se propagará a todas las dimensiones del sistema.

2. Tiempo de Retención (Días): Es el tiempo que el agua permanece en el tanque sedimentador para que ocurra el proceso de sedimentación. Un tiempo de retención más prolongado permite un mejor asentamiento de los sólidos suspendidos y la biomasa, lo que resulta en un efluente de mayor calidad. Sin embargo, un tiempo de retención más largo también implica un tamaño de tanque mayor, lo que podría no ser factible en todos los casos debido a limitaciones de espacio o presupuesto. Se expresa en días para ser coherente con el flujo de diseño, aunque a menudo se piensa en horas.

   La fórmula para calcular el tiempo de retención es:

   Tiempo de Retención (horas) = Volumen del Tanque (m³) / Flujo de Diseño (m³/hora)

   Este tiempo debe ser suficiente para que las partículas más lentas se asienten. Generalmente, un tiempo de retención de 2-3 horas es suficiente para la mayoría de las plantas de tratamiento de aguas residuales. Sin embargo, para aguas residuales con altas concentraciones de sólidos suspendidos o biomasa, puede requerirse un tiempo de retención más prolongado.

3. Velocidad de Sedimentación (m/día): Es la velocidad a la que los sólidos suspendidos se asientan en el tanque sedimentador tubular. Esta velocidad depende de las características de las partículas (tamaño, forma, densidad), así como de las propiedades del fluido (viscosidad, temperatura). En la práctica, se determina experimentalmente o se estima a partir de valores típicos para el tipo de sólidos a remover.

4. Carga Superficial (m/día): Como se mencionó anteriormente, es el área de la superficie del tanque disponible para la sedimentación por unidad de volumen de agua residual. Una carga superficial baja implica una mayor área disponible por unidad de flujo, lo que favorece la sedimentación.

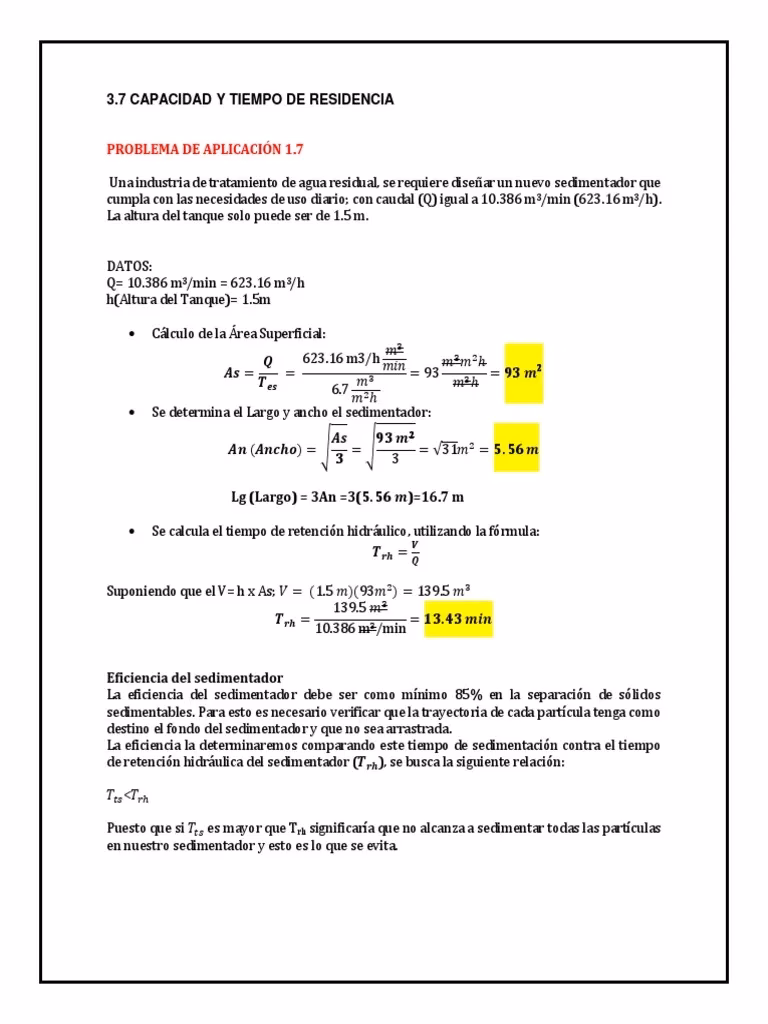

Ejemplo Práctico de Cálculo

Para ilustrar mejor cómo se aplica esta fórmula, consideremos un ejemplo práctico:

Supongamos que tenemos una planta de tratamiento de aguas residuales basada en MBBR con un flujo de diseño de 1000 m³/día. Queremos diseñar un tanque sedimentador tubular que pueda alcanzar una velocidad de sedimentación de 30 m/día y un tiempo de retención de 2 horas. La carga superficial de diseño para el tanque es de 6 m/día.

Primero, convertimos el tiempo de retención de horas a días para que las unidades sean consistentes:

Tiempo de Retención = 2 horas = 2/24 días = 0.083 días

Ahora, podemos calcular la capacidad del tanque usando la fórmula:

Capacidad del Tanque (m³) = Flujo de Diseño (m³/día) x Tiempo de Retención (Días) x (Velocidad de Sedimentación (m/día) / Carga Superficial (m/día))

Capacidad del Tanque (m³) = 1000 m³/día x 0.083 días x (30 m/día / 6 m/día)

Capacidad del Tanque (m³) = 1000 x 0.083 x 5

Capacidad del Tanque (m³) = 415 m³

Por lo tanto, la capacidad del tanque sedimentador tubular requerida para esta planta de tratamiento de aguas residuales basada en MBBR es de 415 m³.

Optimización y Consideraciones Adicionales en el Diseño

Más allá de los cálculos básicos de volumen, el diseño de un sedimentador eficiente implica una serie de consideraciones adicionales. La optimización busca maximizar la remoción de sólidos con el menor costo posible, tanto de capital como de operación.

• Distribución del Flujo: Es crucial asegurar una distribución uniforme del flujo de entrada en todo el área transversal del sedimentador para evitar zonas muertas o cortocircuitos hidráulicos, que reducirían la eficiencia. Esto se logra mediante deflectores, pantallas perforadas o sistemas de tuberías de entrada bien diseñados.

• Remoción de Lodos: El lodo acumulado en el fondo del sedimentador debe ser removido periódicamente para mantener la capacidad y evitar la resuspensión de sólidos. Esto se realiza con sistemas de raspadores o bombas de lodo. El diseño debe considerar la densidad y el volumen esperado del lodo.

• Velocidad de Sedimentación Real: La velocidad de sedimentación no es constante; varía con la temperatura del agua (que afecta la viscosidad) y las características de las partículas. Un buen diseño incorpora un margen de seguridad para estas variaciones.



• Condiciones Operativas: Las fluctuaciones en el flujo de entrada o en la concentración de sólidos pueden afectar la eficiencia. Un sedimentador bien diseñado debe ser capaz de manejar estas variaciones sin comprometer la calidad del efluente.

• Mantenimiento: La facilidad de mantenimiento, incluyendo la limpieza y la inspección, debe ser una consideración clave en el diseño físico del tanque.

La selección entre un sedimentador convencional y uno tubular dependerá de factores como el espacio disponible, la carga de sólidos y la eficiencia deseada. Los tubulares ofrecen una mayor superficie de asentamiento en un espacio reducido, lo que los hace ideales para modernizaciones o plantas con limitaciones de terreno.

Preguntas Frecuentes sobre Sedimentadores

A continuación, respondemos algunas de las preguntas más comunes relacionadas con los sedimentadores y su funcionamiento:

¿Por qué es importante la sedimentación en el tratamiento de aguas?

La sedimentación es crucial porque remueve una gran parte de los sólidos suspendidos, reduciendo la turbidez del agua y la carga sobre las etapas de tratamiento posteriores, como la filtración y la desinfección. Esto mejora la eficiencia general del proceso, reduce los costos operativos y prolonga la vida útil de los equipos.

¿Qué factores influyen en la velocidad de sedimentación de una partícula?

La velocidad de sedimentación de una partícula se ve influenciada por su tamaño, forma y densidad, así como por la densidad y viscosidad del fluido (agua). Las partículas más grandes, más densas y con formas más aerodinámicas se asientan más rápidamente. La temperatura del agua también juega un papel, ya que afecta su viscosidad.

¿Cómo se optimiza el rendimiento de un sedimentador existente?

El rendimiento de un sedimentador puede optimizarse mejorando la coagulación-floculación previa (para formar flóculos más grandes y densos), controlando la velocidad de flujo para evitar sobrecargas hidráulicas, asegurando una remoción eficiente de lodos y, en algunos casos, instalando elementos como módulos tubulares o placas lamelares para aumentar la superficie efectiva de asentamiento.

¿Cuál es la diferencia entre sedimentación primaria y secundaria?

La sedimentación primaria es la primera etapa de asentamiento en el tratamiento de aguas residuales, donde se remueven los sólidos suspendidos y flotantes más grandes (aproximadamente el 50-70% de los sólidos). La sedimentación secundaria ocurre después de un proceso biológico (como un reactor de biopelícula o lodos activados) y tiene como objetivo remover la biomasa (flóculos de microorganismos) generada en esa etapa, clarificando el efluente antes de la desinfección.

¿Se puede usar un sedimentador para remover sustancias disueltas?

No, los sedimentadores están diseñados específicamente para remover partículas suspendidas mediante la gravedad. No son efectivos para eliminar sustancias disueltas, iones o contaminantes químicos que no forman partículas. Para ello, se requieren otros procesos como la ósmosis inversa, la adsorción con carbón activado o la precipitación química.

Conclusión

El cálculo del volumen de un sedimentador, especialmente en el caso de los tanques tubulares, es un pilar fundamental en el diseño y la operación de cualquier planta de tratamiento de aguas. Hemos explorado cómo parámetros como el flujo de diseño, el tiempo de retención, la velocidad de sedimentación y la carga superficial se interrelacionan para determinar las dimensiones óptimas de esta unidad esencial.

La capacidad del sedimentador, junto con un entendimiento claro de su propósito y las diferencias con otras unidades como los desarenadores, asegura que las partículas suspendidas sean removidas de manera eficiente, preparando el agua para las etapas posteriores de tratamiento y garantizando la calidad del efluente final. Un diseño y cálculo precisos no solo optimizan el rendimiento, sino que también contribuyen a la sostenibilidad y rentabilidad de las operaciones de tratamiento de agua. La ingeniería detrás de cada cálculo es un paso hacia un futuro con agua más limpia y segura.
