Calculando el Refrigerante en Sistemas HVAC/R

En el vasto y complejo mundo de los sistemas de calefacción, ventilación, aire acondicionado y refrigeración (HVAC/R), existe un elemento crítico cuya comprensión a menudo se subestima: la carga de refrigerante. Sorprendentemente, a pesar de su uso generalizado en nuestra vida diaria, desde la nevera de casa hasta los grandes sistemas industriales, hay una falta significativa de conocimiento sobre qué es exactamente una carga de refrigerante y cómo gestionarla de manera efectiva. Esta laguna en el entendimiento no solo afecta la eficiencia operativa de los equipos, sino que también tiene implicaciones ambientales y económicas importantes.

Este artículo busca desentrañar las complejidades de la carga de refrigerante, proporcionando una visión clara y detallada sobre cómo se calcula, por qué es crucial hacerlo correctamente y las consecuencias de una gestión deficiente. Nuestro objetivo es que adquiera una comprensión sólida de su sistema de refrigeración, sentando las bases para una operación más eficiente y sostenible.

Componentes Clave de un Sistema de Refrigeración y su Relación con la Carga

Todo sistema HVAC/R, independientemente de su tamaño o aplicación, está compuesto por varios elementos fundamentales que trabajan en conjunto para transferir calor. Estos incluyen:

• Compresor: El corazón del sistema, que bombea el refrigerante y eleva su presión.
• Condensador: Donde el refrigerante libera calor al ambiente exterior, cambiando de gas a líquido.
• Evaporador: Donde el refrigerante absorbe calor del espacio a enfriar, cambiando de líquido a gas.
• Controles: Componentes que regulan el funcionamiento del sistema.
• Tuberías: Conectan todos los componentes, permitiendo el flujo del refrigerante.

Es importante destacar que el refrigerante no se encuentra solo en una parte del sistema; está distribuido a lo largo de estos componentes. Para entender la carga total, debemos diferenciar entre dos tipos principales de sistemas en cuanto a su carga de refrigerante:

1. Sistemas Ensamblados en Campo: Aquellos que se montan y cargan en el lugar de instalación, con partes tanto internas como externas.
2. Sistemas Cargados de Fábrica: Conocidos como unidades “empaquetadas” o autónomas, como máquinas expendedoras o unidades de techo prefabricadas. Estos sistemas suelen venir con una carga de refrigerante predeterminada y son más fáciles de identificar.

Mientras que los sistemas cargados de fábrica son relativamente sencillos en cuanto a su carga inicial, los equipos ensamblados en campo presentan un desafío mayor. En estos últimos, la carga de refrigerante se distribuye principalmente en tres secciones:

• La sección del compresor/condensador.
• El evaporador.
• Las tuberías que conectan todo.

La lógica para calcular la carga total parece simple: se suma el refrigerante presente en el compresor/condensador, el evaporador y las tuberías. Sin embargo, aquí es donde surge el problema más común. A menudo, técnicos y personal se limitan a leer la capacidad indicada en la placa de identificación del compresor/condensador, ignorando por completo el refrigerante contenido en el evaporador y, crucialmente, en las tuberías. Esta práctica lleva a una subestimación masiva de la carga real del sistema, capturando solo entre el 30% y el 40% del total. Esta subestimación es la raíz de numerosos problemas operativos y de cumplimiento.

Consecuencias de una Medición y Reporte Incorrectos de la Carga

La subestimación de la carga de refrigerante tiene un efecto dominó que impacta negativamente la eficiencia del sistema, los costos de mantenimiento y el cumplimiento normativo. Consideremos el siguiente escenario para ilustrar el problema de las tasas de fuga:

Como se observa en el escenario B, una fuga de 10 libras en un sistema cuya carga se subestimó a 49 libras resulta en una tasa de fuga del 20%, que es significativamente mayor que el 12.5% calculado con la carga real de 80 libras. Esto distorsiona la percepción de la salud del sistema y puede desencadenar requisitos de reparación más estrictos según las regulaciones ambientales. Una tasa de fuga aparentemente más alta debido a la subestimación lleva a pensar que las necesidades de mantenimiento son menores de lo que realmente son, lo que resulta en presupuestos inadecuados para el mantenimiento preventivo y correctivo.

Además, en caso de una falla importante del sistema, la cantidad de gas nuevo necesaria para recargar el sistema será mayor que la carga que se había reportado. Esto crea una discrepancia notable, similar a intentar poner diez libras de harina en un saco de cinco libras. Esta inconsistencia puede ser un gran problema durante auditorías o investigaciones, llevando a multas y violaciones. La inexactitud se agrava por el hecho de que muy pocos técnicos utilizan una báscula para medir el refrigerante al cargar un sistema, y la creencia errónea de que un cilindro de R-410A de 25 libras realmente entrega 25 libras, cuando en realidad, al menos el 10% de la carga suele quedar en el cilindro.

Evolución de los Estándares de Carga de Refrigerante

Históricamente, la determinación de la carga de refrigerante era un proceso mucho más rudimentario. En el pasado, se solía calcular la carga basándose en la tonelada de capacidad de la unidad, aplicando una regla general de 3 o 4 libras por tonelada, con ajustes menores para sistemas de refrigeración versus aire acondicionado, o si había un evaporador inundado. Parecía un proceso más sencillo.

Sin embargo, la creciente preocupación por el cambio climático y el impacto ambiental de los refrigerantes llevó a un cambio significativo en la forma en que se calcula y se reporta la carga. Las agencias reguladoras comenzaron a establecer requisitos más estrictos, especialmente para equipos con una carga de refrigerante superior a las 50 libras. Lamentablemente, como industria, en lugar de adoptar métodos de cálculo más precisos, muchos comenzaron a reportar únicamente la carga de la placa de identificación o a usar dispositivos de medición como un atajo, especialmente si el valor de la placa estaba por debajo de las 50 libras, para evitar la carga de papeleo y requisitos de reporte adicionales.

Esta mentalidad ha contribuido a la persistencia de cálculos imprecisos, comprometiendo la eficiencia y el cumplimiento normativo a largo plazo. La carga total de refrigerante no es simplemente lo que indica la placa de identificación; es una medida dinámica que requiere una comprensión integral de todo el sistema.

Términos Clave en la Carga de Refrigerante

Aunque no es necesario que un operador deba conocer cada término técnico, es útil familiarizarse con algunos de los conceptos que se escuchan con frecuencia en el ámbito de la refrigeración:

• Caída de presión: La reducción de presión del refrigerante a medida que fluye por el sistema.
• Líneas de refrigerante: Las tuberías que transportan el refrigerante entre los componentes.
• Serpentín del evaporador: La parte del evaporador donde el refrigerante absorbe calor.
• Temperatura de sobrecalentamiento: Una medida crítica para asegurar que el refrigerante se evapore completamente antes de entrar al compresor.
• Sonda de temperatura: Herramienta para medir la temperatura en puntos específicos.
• Lecturas de presión: Indicadores clave del estado del refrigerante en diferentes partes del ciclo.
• Conexión de carga: Punto en el sistema donde se añade o retira refrigerante.
• Carga correcta de refrigerante: La cantidad óptima de refrigerante para el funcionamiento eficiente del sistema.
• Refrigerante líquido: El estado del refrigerante en ciertas partes del ciclo.
• Carga líquida: Método de carga de refrigerante en su fase líquida.
• Bomba de vacío: Se utiliza para evacuar el sistema antes de la carga.
• Cilindro de carga: Contenedor utilizado para almacenar y transferir refrigerante.
• Nivel de refrigerante: La cantidad de refrigerante presente en el sistema.

La clave no es memorizar todos estos términos, sino entender que la 'carga de refrigerante' es un concepto complejo y fundamental que requiere ser reportado con precisión a las entidades reguladoras.

La Importancia Crucial de una Carga de Refrigerante Precisa

Para comprender la importancia de una carga de refrigerante precisa, piense en la relación entre el anticongelante y el motor de un automóvil. Si hay muy poco o demasiado anticongelante, el motor no funcionará correctamente y podría sufrir daños graves. De manera similar, si un sistema HVAC/R tiene una carga de refrigerante insuficiente o excesiva, su rendimiento se verá comprometido, lo que lleva a:

• Menor eficiencia energética: El sistema trabajará más duro para alcanzar la temperatura deseada, consumiendo más energía.
• Mayor desgaste del equipo: Componentes como el compresor pueden sufrir daños prematuros.
• Rendimiento de enfriamiento deficiente: El sistema no enfriará o calentará adecuadamente.
• Mayor riesgo de fugas: Las presiones incorrectas pueden exacerbar las fugas existentes o crear nuevas.

Mantener la carga correcta no es solo una cuestión de eficiencia operativa; es una medida crucial para la longevidad del equipo y la reducción de costos a largo plazo.

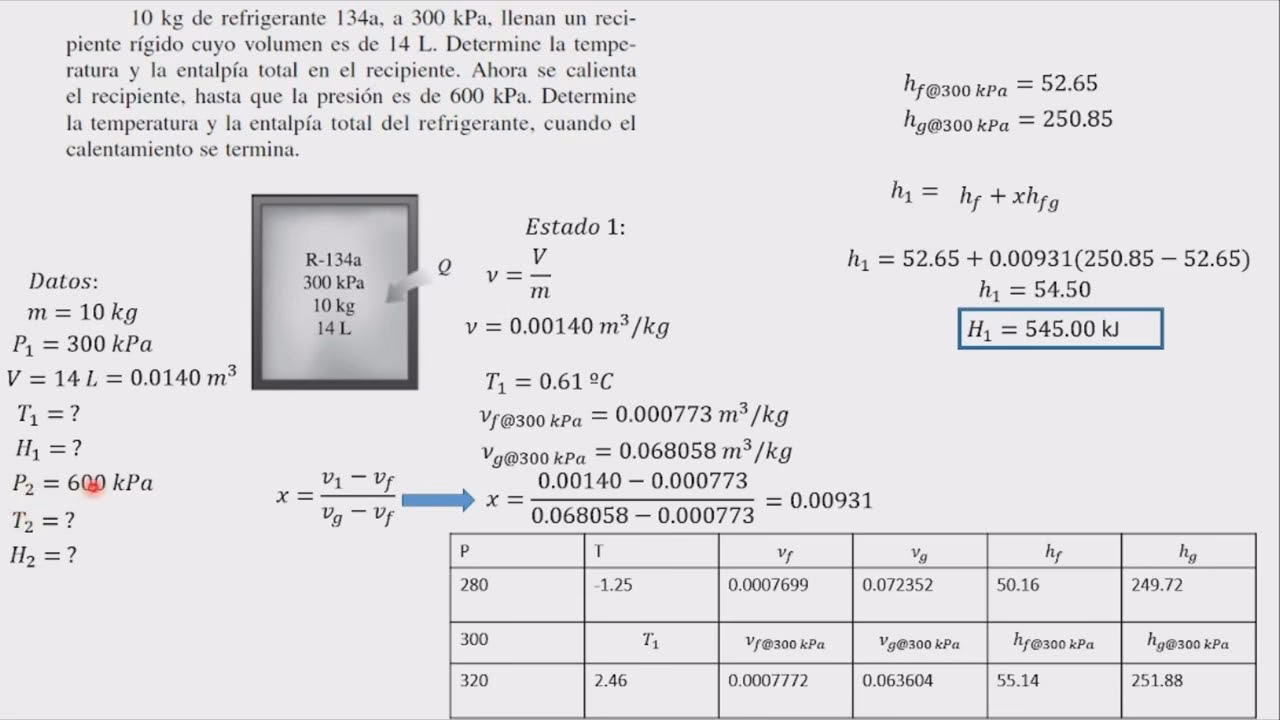

¿Cómo se Mide la Cantidad de Refrigerante?

Para determinar si un sistema de aire acondicionado o refrigeración tiene la cantidad adecuada de gas refrigerante, la herramienta fundamental es el manómetro. Un manómetro permite medir los niveles de presión del gas refrigerante en diferentes puntos del sistema (línea de succión y línea de descarga), lo que, combinado con lecturas de temperatura y las tablas de presión-temperatura para el tipo específico de refrigerante, permite inferir la cantidad y el estado del refrigerante. Aunque el manómetro es esencial, la forma más precisa de cargar un sistema, especialmente uno nuevo o después de una reparación mayor, es mediante el uso de una báscula digital de refrigerante. Esta báscula mide el peso exacto del refrigerante que se introduce en el sistema, asegurando que se cumpla con la especificación del fabricante o el cálculo preciso para sistemas ensamblados en campo.

Gestión de Emisiones Scope 1 y la Carga de Refrigerante

En el panorama actual, cada vez más empresas están prestando atención a la sostenibilidad y la responsabilidad ambiental, lo que incluye la gestión de las emisiones de Alcance 1 (Scope 1). Estas emisiones son las que una organización produce directamente, y los refrigerantes son una fuente significativa. Muchos refrigerantes, especialmente los hidrofluorocarbonos (HFC), tienen un alto potencial de calentamiento global (GWP), y sus fugas contribuyen directamente a las emisiones de Scope 1.

Reportar estas emisiones de manera precisa es fundamental para el cumplimiento de normativas ambientales (como los programas de gestión de refrigerantes de la EPA) y para los informes ESG (ambientales, sociales y de gobernanza). Una gestión ineficaz de la carga de refrigerante y el seguimiento de las fugas puede llevar a una subestimación de las emisiones, lo que, como se mencionó, puede resultar en multas y daños a la reputación.

Las empresas necesitan herramientas y procesos robustos para ver y comprender los datos de refrigerante, gestionar tareas, automatizar procesos y generar informes claros. Un sistema ideal para la gestión de refrigerantes debería ofrecer:

• Seguimiento centralizado del refrigerante: Una plataforma para rastrear el uso del refrigerante, la carga, la ubicación de cada dispositivo que contiene refrigerante y las fechas de mantenimiento o servicio. Esto permite identificar oportunidades para reducir el uso y las emisiones asociadas.
• Cálculos de emisiones: La capacidad de calcular las emisiones relacionadas con el refrigerante basándose en el tipo y la cantidad de refrigerante utilizado, así como factores como la antigüedad y la eficiencia del equipo.
• Detección de fugas: Funcionalidades para detectar y abordar rápidamente las fugas de refrigerante, minimizando las emisiones liberadas a la atmósfera.
• Seguimiento del cumplimiento: Ayuda para mantenerse al día con las regulaciones de uso y emisiones de refrigerantes, evitando multas y demostrando compromiso con la sostenibilidad.
• Capacidades de reporte: Generación de informes sobre el uso del refrigerante, emisiones, tasas de fuga y cumplimiento, que pueden utilizarse para la toma de decisiones y para demostrar el progreso en la reducción de emisiones.

Dominar la gestión de la carga de refrigerante es un paso fundamental hacia una operación más sostenible y conforme a las normativas, garantizando al mismo tiempo que sus sistemas HVAC/R funcionen con la máxima eficiencia y fiabilidad.

Preguntas Frecuentes sobre la Carga de Refrigerante

¿Por qué es tan difícil calcular la carga de refrigerante?

La dificultad radica principalmente en que el refrigerante se distribuye por todo el sistema (compresor, condensador, evaporador, tuberías), y no solo en la unidad principal. Muchos técnicos solo leen la placa de identificación del compresor/condensador, ignorando el resto del sistema. Además, los estándares de carga han evolucionado, y la precisión requiere considerar el volumen total y no solo estimaciones basadas en la capacidad.

¿Qué sucede si un sistema tiene demasiado refrigerante?

Un exceso de refrigerante puede causar alta presión en el sistema, lo que aumenta la carga de trabajo del compresor, reduce la eficiencia energética, puede llevar a daños en el compresor y otros componentes, y en casos extremos, provocar la falla del sistema.

¿Qué sucede si un sistema tiene muy poco refrigerante?

La falta de refrigerante (carga baja) provoca una disminución en la capacidad de enfriamiento o calentamiento del sistema, lo que significa que el equipo no alcanzará la temperatura deseada. También puede llevar a que el compresor trabaje en exceso, se sobrecaliente y se dañe, reduciendo la vida útil del equipo y aumentando el consumo de energía.

¿Cada cuánto tiempo se debe revisar la carga de refrigerante?

La frecuencia de revisión depende del tipo y antigüedad del sistema, así como de las regulaciones locales. Sin embargo, se recomienda realizar una revisión de la carga y una inspección general del sistema al menos una vez al año, preferiblemente antes del inicio de la temporada de mayor uso (verano para aire acondicionado, invierno para calefacción), como parte de un mantenimiento preventivo regular. Si se sospecha una fuga o hay una disminución en el rendimiento, la revisión debe ser inmediata.

¿Es normal que un sistema de aire acondicionado pierda refrigerante con el tiempo?

Un sistema de refrigeración bien sellado no debería perder refrigerante. Si hay una pérdida, indica la presencia de una fuga. Los refrigerantes no se "consumen" ni se "gastan" como el combustible. Por lo tanto, cualquier disminución en la carga es una señal de un problema que debe ser identificado y reparado.

¿Puede un usuario común medir la carga de refrigerante?

No se recomienda que un usuario sin experiencia intente medir o manipular la carga de refrigerante. Requiere herramientas especializadas como manómetros y básculas digitales, así como conocimientos sobre las presiones y temperaturas correctas para cada tipo de refrigerante. Una manipulación incorrecta puede ser peligrosa, dañar el equipo y liberar refrigerantes a la atmósfera, lo cual es perjudicial para el medio ambiente. Siempre es mejor llamar a un técnico certificado.
