Calculando Pilotes: La Base de una Casa Segura

La cimentación es el alma oculta de cualquier construcción, la que soporta y transmite al terreno todas las cargas de la estructura. Cuando el suelo superficial no es lo suficientemente resistente para soportar una edificación mediante cimentaciones tradicionales como zapatas o losas, entran en juego los pilotes y pilotines, elementos fundamentales que aseguran la estabilidad y durabilidad de tu hogar. Pero, ¿cómo se determina cuántos pilotes necesita una casa? ¿Qué profundidad deben alcanzar y qué distancia deben guardar entre sí? Estas preguntas son cruciales y su respuesta no es un simple número, sino el resultado de un análisis ingenieril riguroso.

En este artículo, desglosaremos los factores clave que influyen en el cálculo y diseño de cimentaciones profundas, brindándote una comprensión clara de la complejidad y la importancia de este proceso. Aunque no te daremos una calculadora mágica para tu caso específico (pues cada proyecto es único y requiere la intervención de profesionales), te proporcionaremos el conocimiento necesario para entender los principios detrás de una cimentación sólida y segura.

La Importancia de una Cimentación Robusta: Pilotes y Pilotines

Imagina un edificio como un árbol. Las raíces son su cimentación, y si estas raíces no son lo suficientemente fuertes o profundas, el árbol no podrá soportar su propio peso ni resistir los embates del viento. De manera similar, una cimentación deficiente puede llevar a asentamientos diferenciales, fisuras estructurales e incluso al colapso de una edificación.

Los pilotes son elementos estructurales esbeltos, generalmente cilíndricos, que se hincan o se construyen in situ en el terreno hasta alcanzar estratos de suelo con la capacidad portante adecuada. Su función principal es transmitir las cargas de la estructura a estas capas más profundas y resistentes del terreno. Son la solución predilecta cuando:

• El suelo superficial es muy blando o compresible.
• La napa freática (nivel freático) es alta y afecta la capacidad de carga del suelo superficial.
• Las cargas de la estructura son muy elevadas (edificios altos, puentes).
• Se requiere reducir los asentamientos de la estructura.

Por otro lado, los pilotines son una variante de los pilotes, generalmente de menor diámetro y profundidad. Se utilizan a menudo para estructuras más ligeras, como viviendas unifamiliares, cuando las condiciones del suelo no son extremadamente desfavorables pero tampoco permiten una cimentación superficial convencional. Aunque comparten el principio de transferir cargas a estratos más firmes, su escala y aplicación suelen ser más modestas.

La elección entre pilotes, pilotines o cimentaciones superficiales es la primera decisión crucial en el diseño de una base, y depende directamente de las características del suelo y las cargas de la estructura.

Factores Clave en el Cálculo de Pilotes

Determinar la cantidad y las dimensiones de los pilotes no es una tarea que se realice a ojo. Es un proceso de ingeniería civil que integra varias disciplinas y considera múltiples variables. Los factores más importantes son:

• Estudio de Suelos (Geotécnico): Este es el punto de partida fundamental. Un ingeniero geotécnico realiza perforaciones y ensayos en el terreno para determinar la estratigrafía del suelo (las diferentes capas), sus propiedades físicas y mecánicas (resistencia, compresibilidad), la presencia de agua subterránea y la profundidad de los estratos portantes. Sin un estudio de suelos detallado, cualquier diseño de cimentación es una conjetura peligrosa.
• Cargas de la Estructura: Se deben calcular todas las cargas que la casa transmitirá a la cimentación. Esto incluye el peso propio de la estructura (muros, techos, losas, etc.), las cargas vivas (personas, muebles), cargas de viento, cargas de sismo (en zonas sísmicas) y cualquier otra carga específica del proyecto. La suma de estas cargas totales es lo que los pilotes deberán soportar.
• Capacidad Portante del Pilote Individual: Basándose en el estudio de suelos y el diámetro y longitud propuestos para el pilote, el ingeniero estructural calcula cuánta carga puede soportar un solo pilote de manera segura. Esta capacidad se determina por la resistencia a la fricción del suelo a lo largo del fuste del pilote y la resistencia por punta en el estrato más profundo. Se aplican factores de seguridad para garantizar que el pilote no falle bajo las cargas máximas.
• Normativas y Códigos de Construcción: Cada país o región tiene códigos de construcción que establecen requisitos mínimos para el diseño de cimentaciones, incluyendo factores de seguridad, métodos de cálculo y consideraciones sísmicas. Cumplir con estas normativas es obligatorio para la seguridad y la legalidad de la construcción.
• Tipo y Geometría de la Estructura: El diseño de la cimentación también considera la distribución de los puntos de apoyo de la estructura (columnas, muros portantes), la simetría de las cargas y la rigidez de la superestructura.

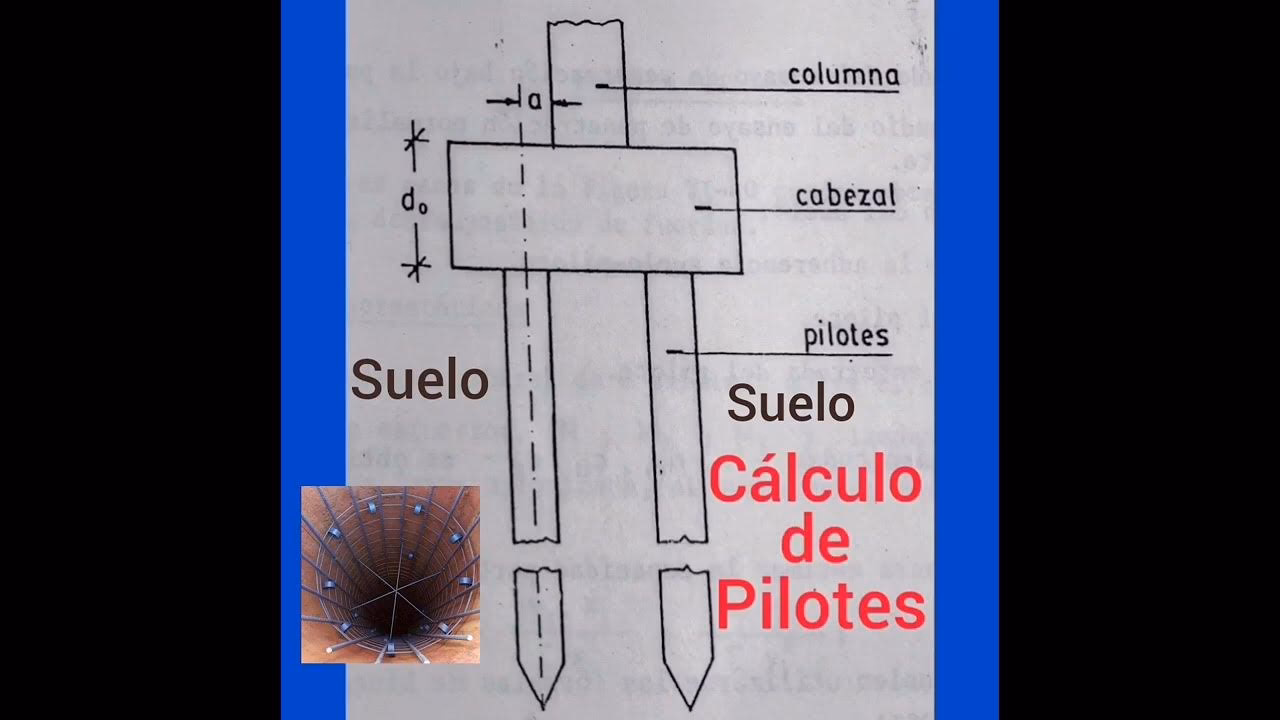

Determinando la Cantidad de Pilotes para tu Vivienda

Con los datos anteriores en mano, un ingeniero estructural puede comenzar el cálculo. De manera simplificada, el principio es dividir la carga total que debe soportar la edificación entre la capacidad portante segura de cada pilote, aplicando un factor de seguridad adicional. Sin embargo, no es tan simple como una división directa, ya que se deben considerar los efectos de grupo (cómo interactúan los pilotes cercanos entre sí), la distribución de las cargas en la planta de la casa y la necesidad de evitar asentamientos diferenciales.

Para una casa típica, el ingeniero diseñará la cimentación para que cada muro portante o columna descanse sobre uno o más pilotes. Por ejemplo, si un muro de carga lineal soporta una cierta cantidad de carga por metro lineal, y cada pilote tiene una capacidad específica, se determinará la separación y la cantidad necesaria de pilotes bajo ese muro. Lo mismo aplica para las columnas, donde cada una podría requerir un grupo de pilotes.

No existe un número fijo de pilotes para una casa, ya que una vivienda de un piso en un suelo rocoso podría no necesitar pilotes en absoluto, mientras que una casa grande de dos pisos en un suelo blando podría requerir decenas de ellos. La cantidad final es el resultado de un diseño optimizado que equilibra la seguridad, la funcionalidad y el costo.

Distancia y Profundidad: Parámetros Cruciales en el Diseño de Pilotes

Más allá de la cantidad, la disposición y las dimensiones de los pilotes son vitales para el éxito de la cimentación.

¿Qué distancia debe haber entre pilotes?

La separación mínima entre ejes de pilotes es un factor crítico para asegurar que cada pilote trabaje de manera eficiente y para evitar los llamados 'efectos de grupo' no deseados. La regla general, como se menciona, es que la separación mínima entre ejes de pilotes debe ser dos veces el diámetro de los mismos y no menor de 75 cm. Esta recomendación se basa en la necesidad de:

• Evitar la superposición de bulbos de presión: Cada pilote crea una zona de influencia en el suelo debajo de él. Si los pilotes están demasiado cerca, sus zonas de influencia se superponen, reduciendo la capacidad portante efectiva de cada pilote en el grupo.
• Facilitar la construcción: Una separación adecuada permite el espacio necesario para la perforación, la instalación de armaduras y el hormigonado de cada pilote sin interferencias.
• Garantizar la estabilidad lateral: Una buena separación contribuye a la estabilidad general de la cimentación frente a cargas laterales.

En algunos casos, especialmente en suelos muy blandos o con grupos de pilotes grandes, la separación puede ser incluso mayor para mitigar completamente los efectos de grupo y asegurar que la capacidad del grupo de pilotes sea la suma de las capacidades individuales, o al menos un porcentaje predecible de ella.

¿Qué profundidad tiene que tener un pilotín?

La profundidad es otro parámetro determinante y se define principalmente por la ubicación del estrato de suelo con la capacidad portante adecuada. En general, los pilotines (y pilotes) se hacen hasta llegar a la tierra firme o un estrato de suelo competente. Para pilotines de viviendas, esto suele ser aproximadamente 2 metros de profundidad, aunque puede variar significativamente según la geología local. Es crucial que el pilotín penetre lo suficiente en este estrato firme para anclarse y transferir eficientemente las cargas.

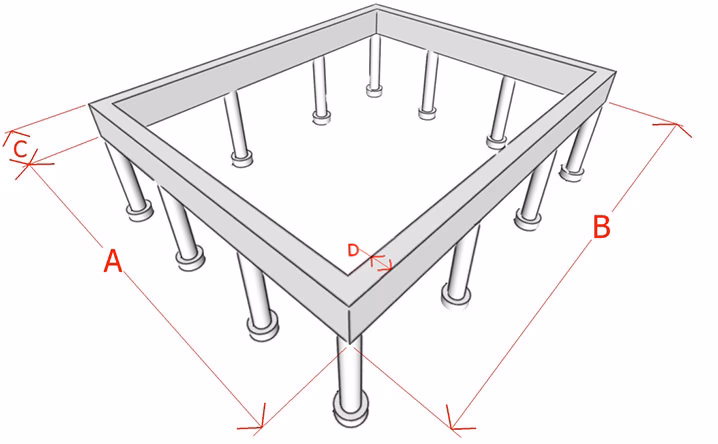

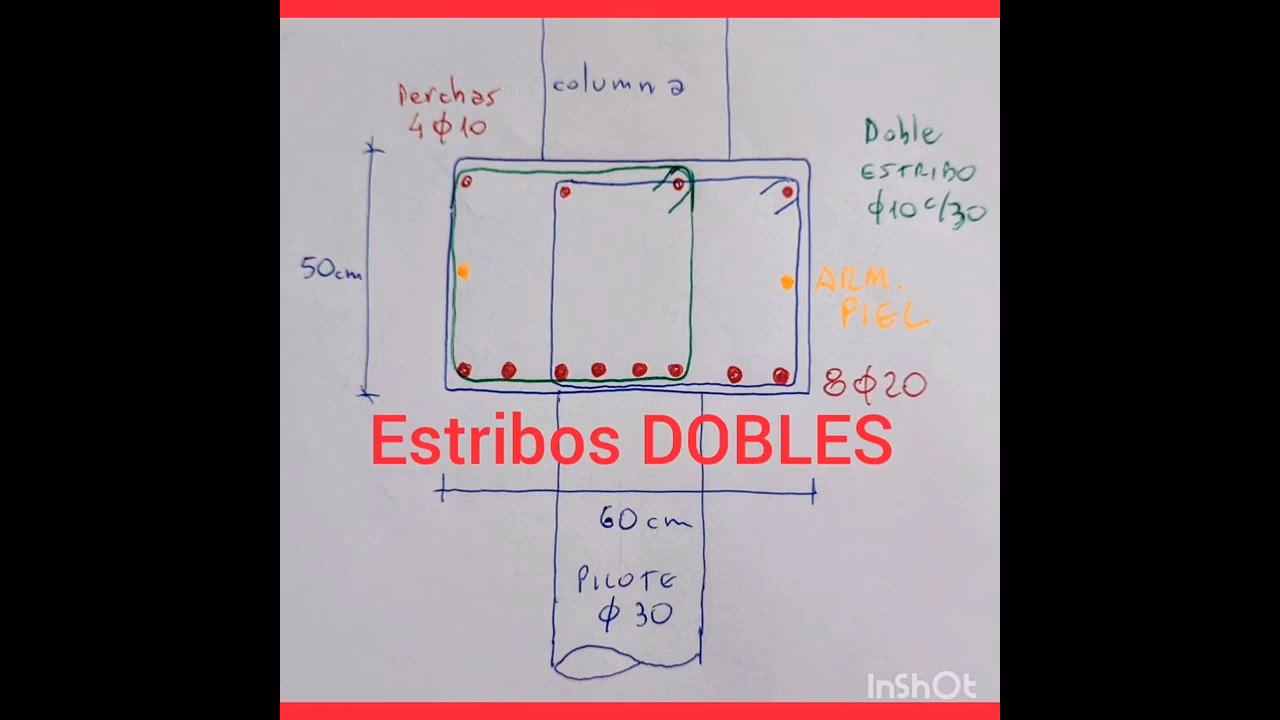

Una vez que los pilotines alcanzan la profundidad deseada, se vinculan entre ellos en la parte superior mediante una viga de fundación (también conocida como viga de atado o dintel de cimentación). Esta viga cumple varias funciones vitales:

• Distribución de cargas: Recibe las cargas de los muros o columnas de la estructura y las distribuye uniformemente a los pilotines subyacentes.
• Arriostramiento: Conecta todos los pilotines entre sí, formando una red rígida que actúa como una sola unidad. Esto ayuda a prevenir el movimiento diferencial de los pilotines y a resistir cargas horizontales (viento, sismo).
• Coincidencia con el ancho del muro: La viga de fundación generalmente coincide con el ancho del muro que soporta (15cm, 20cm, 30 cm) y tiene una profundidad de aproximadamente 30 cm, aunque estas dimensiones son también resultado del cálculo estructural.

El Proceso de Diseño y Ejecución de Pilotes

El camino desde la concepción hasta la construcción de una cimentación con pilotes implica varias etapas clave:

1. Investigación Preliminar: Recopilación de información sobre el sitio y el tipo de estructura.
2. Estudio Geotécnico: Realización de ensayos de campo y laboratorio para caracterizar el suelo.
3. Diseño Estructural: Un ingeniero estructural, basándose en el estudio de suelos y las cargas de la estructura, diseña la cimentación. Esto incluye determinar el tipo de pilote, su diámetro, longitud, cantidad, espaciamiento y la armadura interna necesaria, así como el diseño de las vigas de fundación.
4. Planificación de la Ejecución: Preparación del sitio, selección de la maquinaria adecuada (perforadoras, grúas), y logística del hormigón y el acero.
5. Ejecución: Perforación de los pozos, colocación de la armadura (jaulas de acero), y hormigonado de los pilotes y las vigas de fundación. Durante esta fase, es crucial el control de calidad para asegurar que los pilotes se construyan según las especificaciones.

La correcta ejecución es tan importante como un buen diseño. Desviaciones en la profundidad, el diámetro, la verticalidad o la calidad del hormigón pueden comprometer la capacidad portante del pilote.

Preguntas Frecuentes sobre Pilotes

¿Cómo sacar cantidades de pilotes para una casa?

La cantidad de pilotes para una casa no se saca con una fórmula simple. Depende de un complejo análisis que considera las cargas totales de la estructura (peso propio, cargas vivas, viento, sismo), las propiedades geotécnicas del suelo (determinadas por un estudio de suelos) y la capacidad portante individual de cada pilote. Un ingeniero estructural es el profesional capacitado para realizar este cálculo, optimizando el número y la disposición de los pilotes para garantizar la seguridad y eficiencia de la cimentación.

¿Cuántos pilotes para una casa?

No hay un número universal. Una casa pequeña en un suelo muy competente podría no necesitar pilotes, mientras que una casa grande o con varios pisos en un suelo blando podría requerir de decenas de ellos. El número exacto se determina mediante un diseño estructural específico para cada proyecto, tomando en cuenta todos los factores mencionados anteriormente.

¿Qué distancia debe haber entre pilotes?

La distancia mínima entre los ejes de los pilotes debe ser de dos veces el diámetro del pilote y, en ningún caso, menor de 75 centímetros. Esta separación es crucial para asegurar que cada pilote trabaje de forma independiente y eficiente, evitando la superposición de sus zonas de influencia en el suelo y facilitando el proceso constructivo.

¿Qué profundidad tiene que tener un pilotín?

Los pilotines deben alcanzar una profundidad donde encuentren un estrato de suelo con suficiente capacidad portante, comúnmente denominado "tierra firme". En muchos casos, para viviendas, esta profundidad puede ser de aproximadamente 2 metros, aunque varía significativamente según las características geológicas del sitio. Una vez instalados, los pilotines se vinculan entre sí con una viga de fundación que distribuye las cargas de los muros y columnas, cuya profundidad es de aproximadamente 30 cm y su ancho coincide con el del muro que soporta (15cm, 20cm, 30 cm).

¿Cuándo se utilizan pilotes en lugar de zapatas?

Los pilotes se utilizan cuando el suelo superficial no tiene la capacidad portante suficiente para soportar la estructura con zapatas o losas superficiales. Esto ocurre en suelos blandos, muy compresibles, con napa freática alta o cuando las cargas de la estructura son muy elevadas (edificios de varios pisos, puentes). Las zapatas son preferibles en suelos firmes y superficiales, ya que son menos costosas y complejas de construir.

¿Qué tipos de pilotes existen?

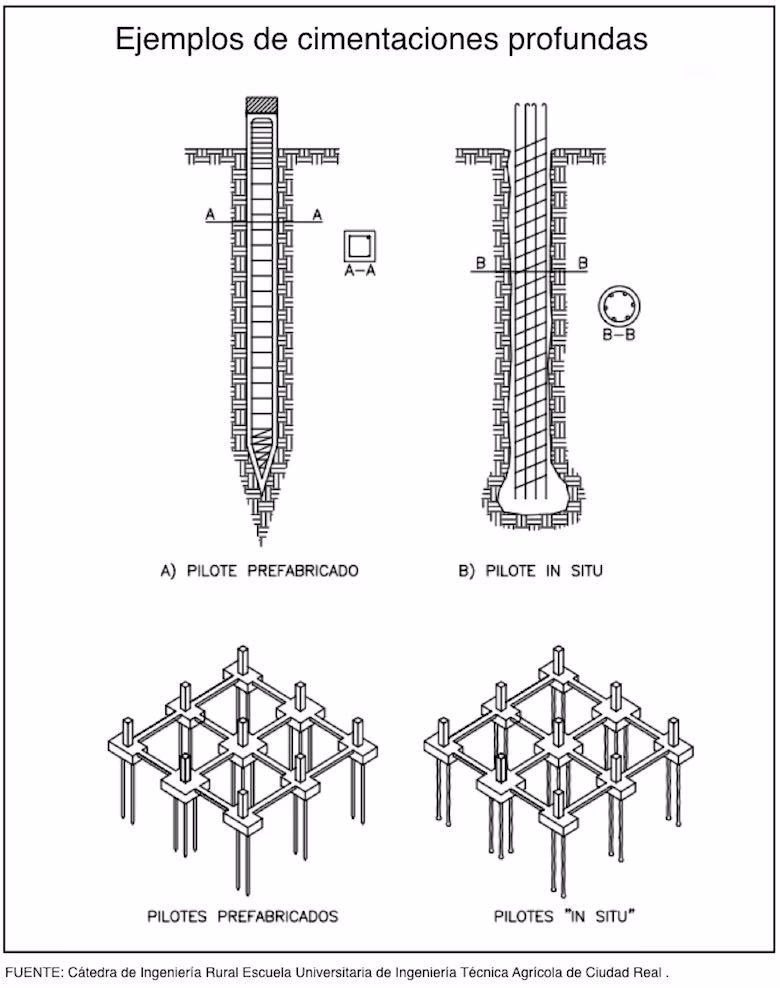

Existen diversos tipos de pilotes, clasificados por su método de construcción: pilotes hincados (prefabricados, se introducen a golpes), pilotes perforados o in situ (se perfora un agujero y se hormigona en el lugar), y pilotes de desplazamiento (compactan el suelo a su alrededor). La elección del tipo depende de las condiciones del suelo, las cargas y las consideraciones económicas y ambientales.

¿Es costoso usar pilotes en una casa?

Generalmente, una cimentación con pilotes es más costosa que una cimentación superficial (zapatas o losas), debido a la necesidad de equipos especializados, el mayor volumen de hormigón y acero, y la complejidad del proceso constructivo. Sin embargo, si las condiciones del suelo lo requieren, es una inversión necesaria para garantizar la seguridad y estabilidad a largo plazo de la edificación, evitando problemas mucho más costosos en el futuro.

En resumen, la cimentación con pilotes es una solución robusta y confiable para garantizar la estabilidad de una edificación, especialmente en terrenos con condiciones desfavorables. Aunque este artículo te ha brindado una visión general de cómo se abordan los cálculos y consideraciones, es crucial reiterar que el diseño y la supervisión de una cimentación con pilotes deben ser realizados por ingenieros civiles y geotécnicos cualificados. Ellos son los únicos profesionales que pueden interpretar correctamente los estudios de suelos, calcular las cargas y diseñar una cimentación segura y eficiente que perdure por generaciones. La seguridad de tu hogar comienza con una base bien diseñada y construida.
