¿Cómo Calcular el Tamaño Ideal de la Caja de tu Woofer?

El subwoofer es el corazón de cualquier sistema de audio que busca reproducir las frecuencias más bajas con impacto y claridad. Sin embargo, un excelente subwoofer por sí solo no garantiza un rendimiento óptimo. La clave para desatar todo su potencial reside en la caja, o recinto acústico, donde se aloja. La caja no es simplemente un contenedor; es una parte integral del sistema electroacústico, diseñada para controlar el movimiento del cono del woofer y moldear su respuesta en frecuencia. Un diseño de caja incorrecto puede convertir incluso el subwoofer más caro en una decepción sonora, mientras que una caja bien diseñada puede hacer maravillas con un transductor modesto.

Comprender cómo calcular el tamaño adecuado de la caja de un woofer es fundamental para cualquier entusiasta del audio, ya sea que esté construyendo un sistema para su automóvil, su cine en casa o un equipo profesional. Si bien existen reglas empíricas que pueden servir como punto de partida, el diseño óptimo de una caja va mucho más allá de una simple medición. Implica considerar las características electroacústicas del woofer, el tipo de sonido deseado y el espacio disponible. En este artículo, exploraremos los principios detrás del diseño de cajas para subwoofers, los diferentes tipos de recintos, los parámetros clave que influyen en el cálculo y cómo puedes asegurar que tu woofer entregue el bajo que siempre quisiste escuchar.

¿Por Qué el Tamaño de la Caja Importa Tanto?

La caja de un woofer cumple varias funciones críticas. En primer lugar, aísla la onda sonora generada por la parte frontal del cono de la onda generada por la parte trasera. Si estas ondas se mezclaran sin control, se cancelarían mutuamente, especialmente en frecuencias bajas, lo que resultaría en una drástica pérdida de graves. Este fenómeno se conoce como 'cancelación de fase acústica'.

En segundo lugar, la caja actúa como una carga acústica para el woofer, controlando el movimiento del cono. Sin una caja adecuada, el cono del woofer podría moverse excesivamente (excursión excesiva) a bajas frecuencias, lo que llevaría a distorsión y, en última instancia, a daños en el altavoz. La caja limita y 'amortigua' este movimiento, permitiendo que el woofer opere dentro de sus límites físicos y eléctricos.

Finalmente, el volumen interno y la forma de la caja, junto con cualquier puerto o ventilación, determinan la respuesta en frecuencia del sistema. Un volumen demasiado pequeño o demasiado grande, o un puerto mal sintonizado, puede causar que el subwoofer suene 'retumbante', 'débil' o simplemente 'mal'. El objetivo es lograr una respuesta de bajos profunda, controlada y musical, que se integre perfectamente con el resto del sistema de audio.

Tipos Comunes de Cajas para Subwoofers y su Impacto en el Volumen

Existen varios tipos de recintos acústicos, cada uno con sus propias características sonoras y requisitos de volumen. La elección del tipo de caja es el primer paso crucial antes de cualquier cálculo de dimensiones.

• Cajas Selladas (Sealed Enclosures): También conocidas como cajas de suspensión acústica, son las más sencillas de construir. No tienen aberturas y el aire dentro de la caja actúa como un resorte que controla el movimiento del cono. Tienden a producir un bajo muy ajustado, preciso y con una excelente respuesta transitoria. Su caída de frecuencia es gradual (12 dB/octava) y son más tolerantes a variaciones de volumen. Generalmente requieren más potencia para alcanzar los mismos niveles de SPL que una caja ventilada y su extensión de bajos puede ser un poco menor, dependiendo del woofer.

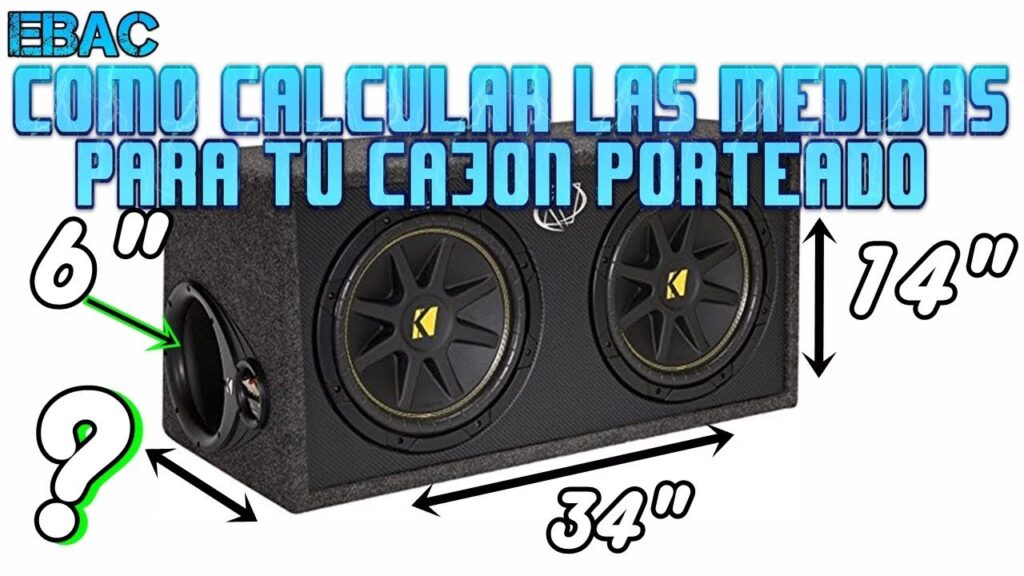

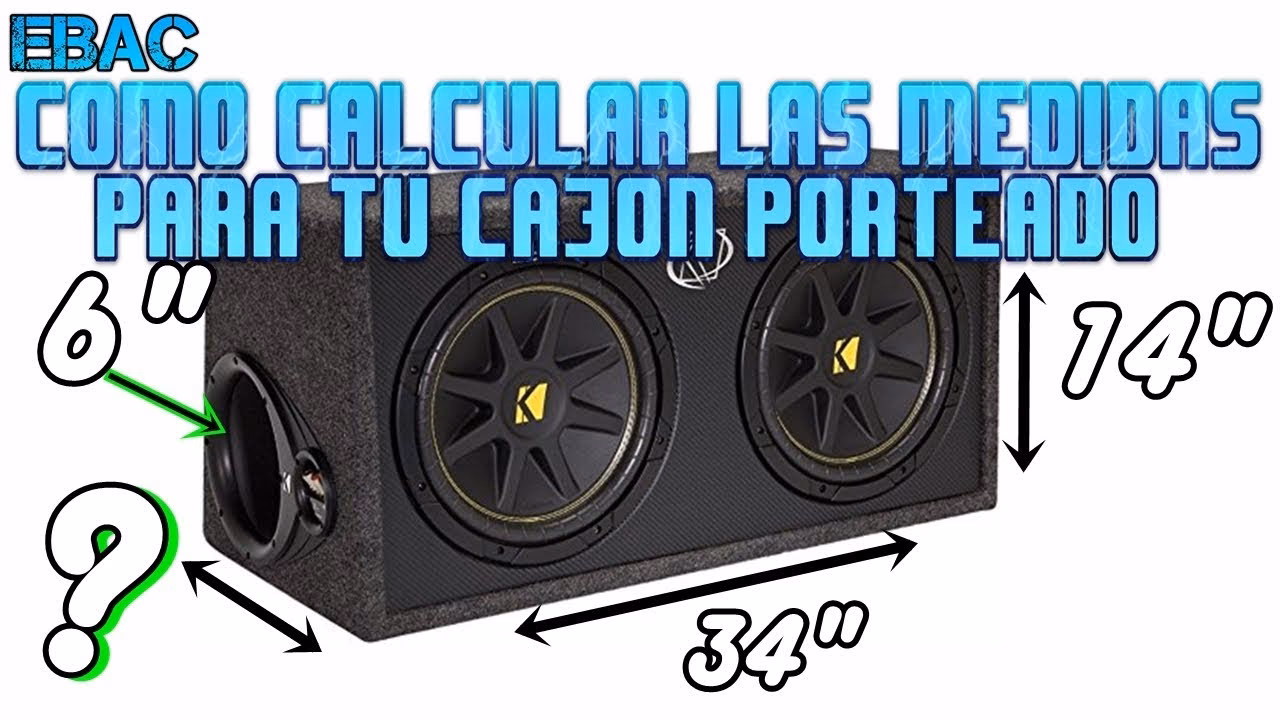

• Cajas Ventiladas o Porteadas (Ported/Vented Enclosures): Estas cajas tienen uno o más puertos (tubos) que permiten que el aire entre y salga. El puerto está sintonizado a una frecuencia específica, lo que permite que el sistema produzca una salida de bajos significativamente mayor cerca de esa frecuencia de sintonización. Ofrecen una mayor eficiencia y una extensión de bajos más profunda en comparación con las cajas selladas, pero suelen ser más grandes y su diseño es más crítico. Una mala sintonización del puerto puede provocar un bajo 'retumbante' o 'de una nota'. La caída de frecuencia es más pronunciada (24 dB/octava) por debajo de la frecuencia de sintonización del puerto.
• Cajas Pasa-Banda (Bandpass Enclosures): Son más complejas, consistiendo en dos cámaras: una sellada y una ventilada. El woofer está montado entre ambas cámaras. La salida de sonido se produce a través del puerto de la cámara ventilada. Son conocidas por su alta eficiencia en un rango de frecuencia estrecho y su capacidad para ocultar el woofer, lo que las hace populares en algunas instalaciones de automóviles. Sin embargo, su complejidad de diseño y construcción es mayor, y su sonido puede ser menos 'natural' que otros tipos.

Parámetros Clave para el Diseño de Cajas (Parámetros Thiele-Small)

Para calcular el volumen óptimo de una caja de woofer, los diseñadores de altavoces se basan en los parámetros Thiele-Small (TS) del woofer. Estos parámetros son un conjunto de especificaciones electroacústicas proporcionadas por el fabricante del altavoz y describen cómo se comportará el woofer en un recinto. Los más relevantes para el cálculo de la caja son:

• Fs (Frecuencia de Resonancia): La frecuencia a la que el woofer resuena naturalmente en el aire libre, sin caja. Un Fs más bajo generalmente indica un woofer capaz de producir frecuencias más bajas.
• Vas (Volumen Acústico Equivalente): Es el volumen de aire que tiene la misma compliancia (flexibilidad) que la suspensión del woofer. Un Vas más grande no significa necesariamente que el woofer necesite una caja grande, pero es un factor clave en la ecuación del volumen de la caja.
• Qts (Factor de Calidad Total): Representa la relación entre la energía almacenada y la energía disipada en un sistema de altavoz. Un Qts bajo (típicamente < 0.4) es ideal para cajas ventiladas, mientras que un Qts más alto (0.4 - 0.7) es mejor para cajas selladas. Este parámetro es crucial para determinar el tipo de caja y el volumen óptimo para una respuesta equilibrada.
• Xmax (Máxima Excursión Lineal): La distancia máxima que el cono del woofer puede moverse linealmente en una dirección sin una distorsión significativa. Aunque no se usa directamente en el cálculo del volumen, es vital para asegurar que el woofer no se dañe con la potencia aplicada en el volumen de caja elegido.

Con estos parámetros, los ingenieros utilizan fórmulas complejas o software especializado para determinar el volumen óptimo para un tipo de caja dado y una respuesta deseada (por ejemplo, una respuesta plana, un bajo extendido o un pico de SPL).

Cálculo Básico de Dimensiones (El Enfoque Empírico y sus Limitaciones)

La información proporcionada en el ejemplo inicial, "Mida la profundidad de su subwoofer y añada 5 cm. Esta medida corresponde a la profundidad mínima de su caja... Determine la altura y el ancho mínimos de su caja", es un punto de partida muy elemental y empírico, útil para asegurar que el woofer *quepa* físicamente en la caja, pero no para optimizar su rendimiento acústico. Esta regla asume que la profundidad adicional de 5 cm es suficiente para la amortiguación interna y el espacio libre detrás del imán del woofer, evitando que el sonido rebote directamente hacia el cono.

Para un cálculo más preciso del volumen interno bruto de una caja rectangular, la fórmula es simple:

Volumen (litros) = (Altura en cm * Ancho en cm * Profundidad en cm) / 1000

Una vez que tienes el volumen neto óptimo (calculado a partir de los parámetros TS del woofer), necesitas añadir el volumen desplazado por el woofer, los refuerzos internos y cualquier puerto o componente interno para obtener el volumen bruto de la caja. Luego, puedes jugar con las dimensiones para obtener ese volumen. Por ejemplo, si necesitas un volumen neto de 30 litros:

• Podrías tener una caja de 30 cm (alto) x 30 cm (ancho) x 33.3 cm (profundidad).
• O una de 40 cm (alto) x 30 cm (ancho) x 25 cm (profundidad).

La relación de aspecto de las dimensiones también es importante. Evitar que todas las dimensiones sean iguales (cubo) o que una sea significativamente mayor que las otras puede ayudar a reducir las resonancias internas y las ondas estacionarias dentro de la caja, lo que mejora la calidad de sonido.

Herramientas y Software para el Diseño de Cajas

Para un diseño preciso, es altamente recomendable utilizar software de diseño de cajas de altavoces. Programas como WinISD, BassBox Pro, o incluso calculadoras en línea más simples, te permiten ingresar los parámetros Thiele-Small de tu woofer y simular la respuesta en frecuencia con diferentes volúmenes y tipos de cajas. Esto es invaluable para predecir el rendimiento y ajustar el diseño antes de cortar una sola pieza de madera.

Estos programas no solo calculan el volumen, sino también las dimensiones del puerto (longitud y diámetro) para cajas ventiladas, la frecuencia de sintonización y la respuesta predicha en diferentes escenarios. Es una forma de "prueba y error" virtual que ahorra tiempo y materiales.

Materiales y Construcción de la Caja

Una vez que tienes las dimensiones y el volumen calculados, la elección del material y la calidad de la construcción son cruciales. El MDF (Tablero de Fibra de Densidad Media) es el material más popular debido a su densidad, facilidad de trabajo y bajo costo. Otros materiales como la madera contrachapada de abedul báltico también son excelentes, aunque más caros.

El grosor del material es importante; para subwoofers, se recomienda un mínimo de 18 mm (3/4 de pulgada) para paneles grandes, y a menudo se usan 25 mm (1 pulgada) o más. Los refuerzos internos (bracing) son vitales para evitar que los paneles de la caja vibren. Las juntas deben ser herméticas y pegadas con un buen adhesivo para madera, además de atornillarse. Cualquier fuga de aire puede degradar significativamente el rendimiento.

Afinación y Optimización

Después de construir la caja, la afinación final puede implicar la adición de material de amortiguación interno (como guata de poliéster o fibra de vidrio) para reducir las reflexiones internas y hacer que la caja parezca 'más grande' acústicamente. Esto es más común en cajas selladas. En cajas ventiladas, la longitud y el diámetro del puerto son críticos para la frecuencia de sintonización; a veces se requiere un ajuste fino después de las pruebas iniciales.

Finalmente, la ubicación de la caja en la sala o vehículo, y la integración con el resto del sistema de audio (mediante un crossover y ajustes de fase), son tan importantes como el diseño de la caja en sí. Un subwoofer bien diseñado en una caja óptima aún necesita ser correctamente configurado en su entorno para ofrecer su máximo potencial.

Tabla Comparativa: Cajas Selladas vs. Cajas Ventiladas

Preguntas Frecuentes sobre el Diseño de Cajas de Woofer

P: ¿Puedo usar una caja universal para cualquier woofer?
R: Técnicamente sí, pero el rendimiento será subóptimo en la mayoría de los casos. Cada woofer tiene parámetros TS únicos que determinan su volumen de caja ideal para un rendimiento específico. Una caja universal puede hacer que el woofer suene mal o incluso dañarlo si no es el volumen adecuado.

P: ¿Es mejor una caja sellada o ventilada?
R: Depende de tus preferencias. Las cajas selladas ofrecen un bajo más preciso y controlado, ideal para música con muchos detalles. Las cajas ventiladas proporcionan un bajo más profundo y potente, ideal para géneros musicales con mucho bajo o para cine en casa. Tu elección debe basarse en el tipo de sonido que buscas y los parámetros de tu woofer.

P: ¿Qué pasa si la caja es demasiado grande o demasiado pequeña?
R: Una caja demasiado pequeña puede hacer que el bajo suene 'duro', 'pico' o 'sin extensión', y puede aumentar la distorsión. Una caja demasiado grande (especialmente en el caso de las selladas) puede hacer que el bajo suene 'flojo' o 'sin control', y el woofer puede perder el control a bajas frecuencias, aumentando el riesgo de daño.

P: ¿Necesito amortiguación interna en mi caja?
R: Para cajas selladas, la amortiguación interna (fibra o guata) es altamente recomendable. Hace que el woofer 'vea' un volumen ligeramente mayor y ayuda a reducir las resonancias internas y el 'eco' dentro de la caja. En cajas ventiladas, se usa con más moderación para no afectar la sintonización del puerto.

P: ¿Cómo calculo el volumen desplazado por el woofer y otros componentes?
R: Los fabricantes a menudo proporcionan el 'volumen de desplazamiento' del woofer. Si no, puedes estimarlo midiendo el diámetro y la profundidad del imán y la canasta, y calculando el volumen de esas formas. Para los puertos, el volumen se calcula como un cilindro (π * radio² * longitud). Todos estos volúmenes deben restarse del volumen bruto total de la caja para obtener el volumen neto que el woofer 've'.

P: ¿Es crucial la forma de la caja (cúbica, rectangular, etc.)?
R: Sí, hasta cierto punto. Evitar que todas las dimensiones sean iguales (caja cúbica) es una buena práctica para minimizar las ondas estacionarias internas. Las proporciones que evitan múltiplos exactos (por ejemplo, 1:1.2:1.5) suelen ser las mejores para una dispersión más uniforme de las resonancias. Sin embargo, en la práctica, las limitaciones de espacio a menudo dictan las dimensiones finales.

Conclusión

Calcular el tamaño de la caja de un woofer es mucho más que una simple medición de profundidad. Es un proceso que combina la ciencia de la acústica con la ingeniería de materiales, y que tiene un impacto directo y profundo en el rendimiento final de tu sistema de audio. Si bien la regla de "medir y añadir 5 cm" puede ser un punto de partida para asegurar el encaje físico, el verdadero potencial de tu subwoofer solo se desatará cuando su caja esté diseñada específicamente para sus parámetros electroacústicos y el tipo de sonido que deseas lograr.

Invertir tiempo en comprender los parámetros Thiele-Small, explorar los diferentes tipos de recintos y utilizar herramientas de software de diseño te garantizará que tu subwoofer no solo quepa, sino que también resuene con la profundidad, la claridad y el impacto que el artista y tu oído merecen. Un bajo bien definido es la columna vertebral de una gran experiencia auditiva, y todo comienza con la caja adecuada.
