En el mundo de la ingeniería y los sistemas de fluidos, la caída de presión es un concepto fundamental que a menudo se subestima, pero que tiene un impacto directo y significativo en la eficiencia, el rendimiento y los costos operativos. Comprender qué es, cómo se calcula y por qué es importante es crucial para cualquier profesional o entusiasta que trabaje con sistemas hidráulicos, neumáticos o de cualquier tipo donde los fluidos fluyen a través de tuberías y componentes. Este artículo profundiza en este fenómeno, desglosando sus causas, métodos de cálculo y las implicaciones prácticas de su gestión.
La caída de presión se define como la pérdida de presión que experimenta un fluido mientras se desplaza de un punto a otro dentro de un sistema. Esta diferencia de presión es una medida de la resistencia que el fluido encuentra a su paso y se mide comúnmente en unidades como libras por pulgada cuadrada (psi), pascales (Pa) o bares (bar). Es un indicador directo de la energía que el sistema debe gastar para mantener el flujo deseado.
¿Qué es la Caída de Presión y por qué Ocurre?
La caída de presión se manifiesta cuando hay una diferencia de presión entre la entrada y la salida de un tramo de tubería o un componente. Esta pérdida energética es el resultado de la resistencia al flujo del fluido, causada principalmente por la fricción, la turbulencia y los cambios en la dirección o velocidad del flujo. Puede ocurrir en cualquier parte de un sistema de fluidos, desde el interior de tuberías rectas hasta válvulas, bombas y accesorios complejos.
Las causas de la caída de presión son variadas y pueden combinarse para generar pérdidas significativas:
- Fricción: Es la causa más común. Ocurre entre el fluido y las paredes internas de la tubería, y entre las propias capas del fluido (viscosidad). Aumenta con la velocidad del fluido y su viscosidad.
- Turbulencia: Se produce en tuberías rugosas, en codos, válvulas y cambios de sección. Genera vórtices y remolinos que disipan energía y aumentan la caída de presión.
- Cambios en la velocidad del fluido: Las expansiones o contracciones repentinas, así como los cambios de elevación, pueden alterar la energía cinética y potencial del fluido, contribuyendo a la caída de presión.
- Obstrucciones y accesorios: Válvulas, codos, tes, filtros y otros accesorios introducen resistencia adicional al flujo, ya que fuerzan al fluido a cambiar de dirección o a pasar por secciones más estrechas.
- Mantenimiento deficiente: En sistemas de aire comprimido, por ejemplo, la falta de limpieza o el uso de filtros y reguladores inadecuados pueden generar obstrucciones que incrementan drásticamente la caída de presión.
- Diseño del sistema de transporte: La longitud de las tuberías y su diámetro son críticos. Cuanto más larga sea la tubería, mayor será la fricción. Un diámetro insuficiente para el caudal deseado también provocará una caída de presión excesiva. Paradójicamente, en algunos sistemas, las tuberías deberían ensancharse a medida que se alejan del compresor para actuar como un “pulmón” o almacenamiento, reduciendo el riesgo de caída de presión.
La Importancia de Monitorear y Entender la Caída de Presión
Ignorar la caída de presión puede tener consecuencias costosas y negativas para la eficiencia de cualquier sistema de fluidos. Uno de los problemas más comunes es la reducción del caudal en el punto de uso, lo que puede afectar la calidad del producto en procesos industriales o el rendimiento de equipos neumáticos.
Un error frecuente, cuando se percibe una falta de rendimiento, es aumentar la presión en el compresor o la bomba para compensar. Sin embargo, esto rara vez resuelve el problema de raíz y, en cambio, conduce a un consumo de energía innecesariamente alto, incrementando los costos operativos y, en ocasiones, dañando componentes que no están diseñados para operar a presiones más elevadas.
Por ello, es vital tener conocimiento sobre la existencia de la caída de presión y medirla continuamente para identificar diferencias de presión que puedan indicar problemas en el sistema. Un aumento o disminución inesperada de la presión puede señalar una fuga, una obstrucción o incluso una máquina que ha dejado de funcionar correctamente. Instrumentos como los caudalímetros son esenciales para este monitoreo.
Aplicaciones y relevancia en la Ingeniería
- Selección de Bombas: Para seleccionar la bomba adecuada, los ingenieros deben analizar la caída de presión que el fluido experimentará en todo el sistema. Una caída de presión mal calculada puede llevar a una bomba ineficiente, un mayor consumo de energía o un caudal insuficiente.
- Sistemas HVAC: En calefacción, ventilación y aire acondicionado, la caída de presión en los conductos afecta el flujo de aire y la eficiencia energética. Un diseño optimizado de conductos, el mantenimiento de filtros y el uso de variadores de velocidad ayudan a controlarla.
- Procesos de Ingeniería Química: El transporte de fluidos en reactores y tuberías es fundamental. Las restricciones de flujo por caída de presión pueden afectar las tasas de producción, la cinética de reacción y la calidad del producto.
- Redes de Distribución de Agua: La caída de presión es una preocupación en el suministro de agua potable, ya que puede reducir el caudal en los grifos de los consumidores y aumentar el riesgo de fugas. La optimización del tamaño de las tuberías y el mantenimiento son clave.
- Procesos Industriales de Alta Presión: En sectores como la producción de petróleo y gas, la gestión de la caída de presión es crítica para el rendimiento del equipo, la calidad del producto y la seguridad.
¿Cómo se Calcula la Caída de Presión?
El cálculo preciso de la caída de presión es fundamental para el diseño y la optimización de cualquier sistema de fluidos. Aunque existen métodos experimentales que utilizan manómetros o transmisores de presión diferencial, la ingeniería se basa en fórmulas matemáticas que consideran las propiedades del fluido, las características del flujo y la geometría del sistema.
Para el flujo laminar (cuando el fluido se mueve en capas paralelas), la ecuación de Hagen-Poiseuille es comúnmente utilizada. Sin embargo, para la mayoría de los sistemas industriales donde el flujo es turbulento, la ecuación de Darcy-Weisbach es la fórmula estándar. Esta ecuación es muy versátil, ya que considera la densidad del fluido, el caudal, el diámetro y la rugosidad de la tubería, y un factor de fricción.
Pasos para el Cálculo de la Caída de Presión (Método Darcy-Weisbach)
Para calcular de manera eficiente la caída de presión y asegurar un rendimiento óptimo del sistema, siga estos pasos:
- Paso 1: Recopilar Información Esencial. Identifique el sistema de tuberías, su caudal y las propiedades del fluido (viscosidad, densidad).
- Paso 2: Calcular el Número de Reynolds. El Número de Reynolds (Re) es un valor adimensional que determina el régimen de flujo (laminar o turbulento). Se calcula usando la velocidad del fluido, el diámetro de la tubería y la viscosidad cinemática del fluido. Es crucial para determinar el factor de fricción.

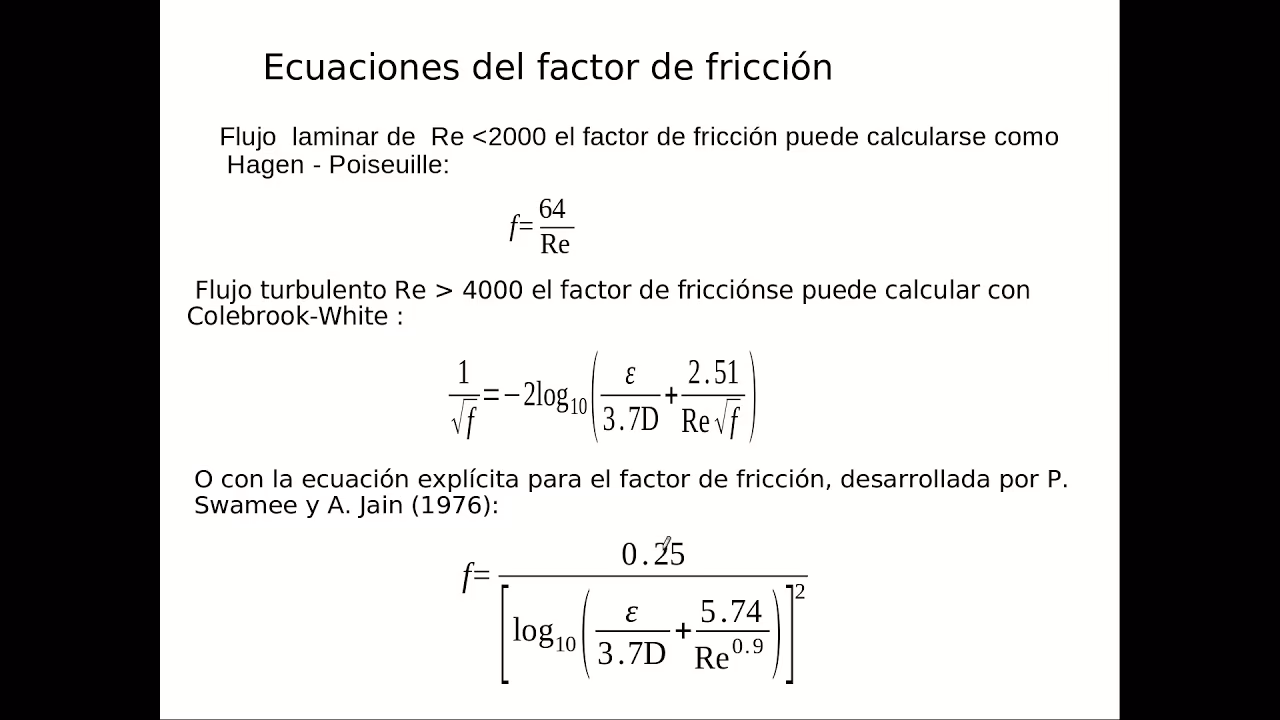

- Paso 3: Determinar el Factor de Fricción (f). Este factor es una medida de la resistencia al flujo debido a la fricción de la tubería. Se obtiene utilizando el Número de Reynolds y la rugosidad relativa de la tubería. El gráfico de Moody es una herramienta gráfica comúnmente utilizada para este propósito, aunque también existen ecuaciones empíricas.
- Paso 4: Calcular la Caída de Presión (ΔP). Utilice la ecuación de Darcy-Weisbach:
ΔP = f * (L/D) * (ρ * v² / 2)
Donde:
ΔP = Caída de presión
f = Factor de fricción
L = Longitud de la tubería
D = Diámetro de la tubería
ρ = Densidad del fluido
v = Velocidad del fluido
Esta fórmula se puede adaptar para incluir las pérdidas en accesorios. - Paso 5: Evaluar los Criterios de Rendimiento del Sistema. Una vez calculada la caída de presión, se puede determinar si el sistema cumple con los requisitos de caudal y presión, y si la potencia de bombeo o compresión es adecuada.
Consideraciones Adicionales en el Cálculo
- Factor de Fricción en Flujo Turbulento: Es más complejo de determinar que en flujo laminar, ya que depende no solo del Número de Reynolds sino también de la rugosidad interna de la tubería.
- Caída de Presión para Diferentes Caudales: Es esencial calcular la caída de presión para rangos de caudal variables para comprender el comportamiento del sistema bajo diferentes condiciones operativas.
- Pérdidas en Tuberías y Accesorios: Las válvulas, codos y tees contribuyen significativamente a la caída de presión. A menudo, estas pérdidas se cuantifican mediante el concepto de “longitudes equivalentes de tubería recta” o factores de pérdida (K-factors) que se suman a la longitud real de la tubería.
- Estimación con Velocidad del Fluido: Aunque la velocidad del fluido es un factor, la caída de presión no se determina únicamente por ella. Es crucial considerar la viscosidad, el diámetro de la tubería y el Número de Reynolds para una estimación precisa.
Fenómenos Relacionados con la Caída de Presión
Flujo Obstruido (Choked Flow)
El flujo obstruido ocurre cuando la velocidad del fluido, especialmente en gases, alcanza la velocidad del sonido en una sección del sistema. Esto sucede generalmente debido a un estrechamiento o una caída repentina de presión. Cuando se produce el flujo obstruido, aumentar la presión aguas arriba no incrementará el caudal, ya que la limitación está en la velocidad crítica. Es un fenómeno crucial a considerar en el diseño de boquillas, orificios y válvulas de control, ya que limita la capacidad de flujo del sistema y puede causar pérdidas de energía significativas.
Cavitación
La cavitación es un proceso perjudicial que se produce cuando la presión en un sistema de fluidos líquidos cae por debajo de la presión de vapor del fluido. Esto da lugar a la formación de burbujas de vapor. Cuando estas burbujas se mueven a zonas de mayor presión, colapsan violentamente, generando ondas de choque que pueden dañar gravemente las tuberías, las bombas y otros componentes del sistema. Factores como altas velocidades del fluido, temperaturas elevadas y turbulencia exacerban la cavitación. Los ingenieros deben diseñar los sistemas para evitar condiciones que propicien la cavitación, asegurando que la presión se mantenga por encima de la presión de vapor en todo momento.
Preguntas Frecuentes
P: ¿Qué es la caída de presión?
R: La caída de presión se refiere a la diferencia de presión total entre dos puntos en una red de transporte de fluidos. Es una medida de la resistencia al flujo en un sistema.
P: ¿Cómo se calcula la caída de presión?
R: La caída de presión se calcula mediante fórmulas como la ecuación de Darcy-Weisbach, que tiene en cuenta factores como el caudal, la longitud y el diámetro de la tubería, la rugosidad y los accesorios de la misma.
P: ¿Puede ocurrir una caída de presión tanto en líquidos como en gases?
R: Sí, las caídas de presión pueden ocurrir tanto en líquidos como en gases. Sin embargo, los factores que afectan la caída de presión pueden diferir ligeramente entre los dos estados.
P: ¿Cuál es la importancia de la caída de presión en un sistema?
R: La caída de presión es esencial para determinar las características generales de presión y flujo de un sistema. Ayuda a analizar el rendimiento, la eficiencia y los costos operativos del sistema.
P: ¿Cómo afecta la caída de presión al caudal?
R: La caída de presión es inversamente proporcional al caudal. A medida que aumenta la caída de presión, disminuye el caudal disponible en el punto de uso, y viceversa.
P: ¿Qué es el flujo obstruido?
R: El flujo obstruido ocurre cuando la presión cae en una sección del sistema de tal manera que la velocidad del fluido alcanza la velocidad del sonido. Este fenómeno puede limitar significativamente el caudal máximo posible.
P: ¿Cuál es el papel de la cavitación en la caída de presión?
R: La cavitación es una condición en la que la caída de presión de un líquido provoca la formación y colapso de burbujas de vapor. Esto puede provocar daños en el sistema, aumentar las pérdidas de energía y afectar su rendimiento.

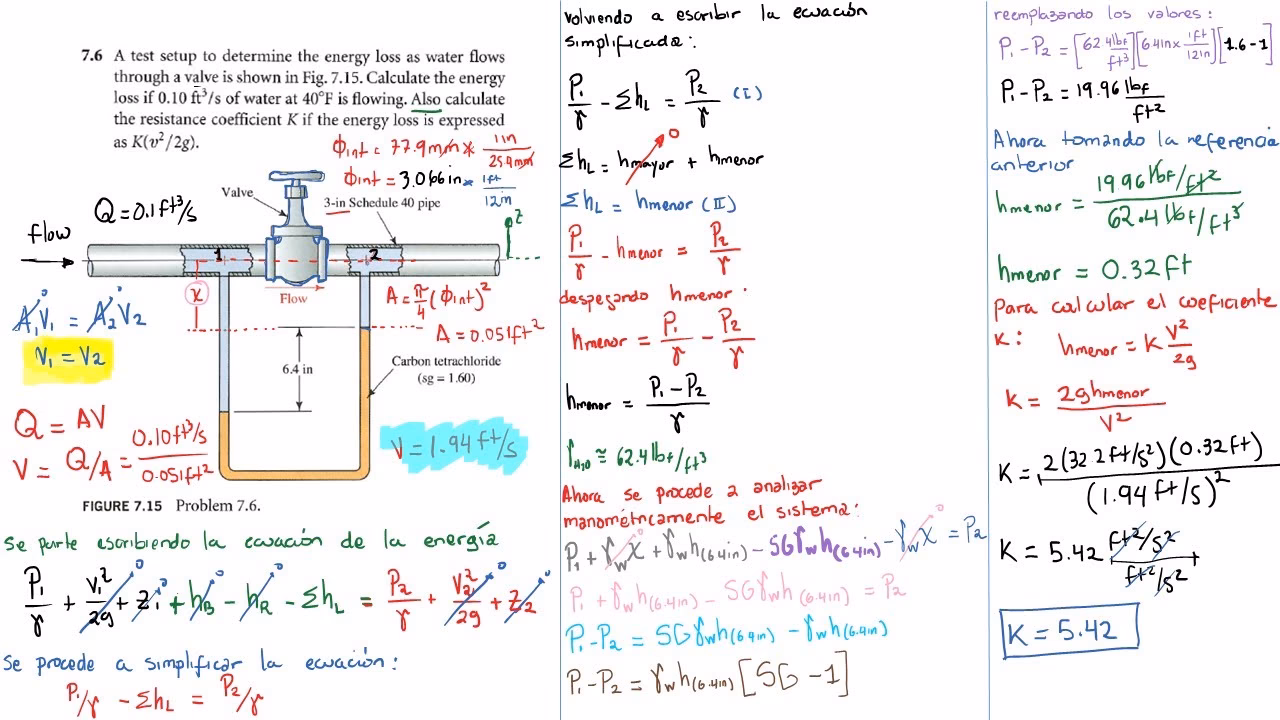

P: ¿Cómo se calcula la caída de presión en una válvula?
R: La caída de presión a través de una válvula se puede calcular utilizando coeficientes de pérdida específicos de la válvula (Cv o Kv) o factores K, que se relacionan con el tipo de válvula, el caudal y las propiedades del fluido.
P: ¿Cuáles son los principales factores que influyen en la caída de presión?
R: Los principales factores incluyen la longitud y el diámetro de la tubería, la velocidad del fluido, la rugosidad interna de la tubería, la viscosidad del fluido y la presencia de accesorios como codos y válvulas.
P: ¿Se puede usar la caída de presión para medir la presión del sistema?
R: Sí, al analizar la caída de presión a lo largo de la ruta del fluido, se pueden inferir las condiciones generales de presión en diferentes puntos del sistema y diagnosticar problemas.
