Calculando la Altura de Bombeo: Guía Completa

En el fascinante mundo de la ingeniería hidráulica, comprender el concepto de la altura de bombeo es tan crucial como seleccionar la bomba adecuada para una tarea específica. No se trata solo de mover líquidos de un punto a otro, sino de hacerlo de manera eficiente, segura y sin dañar el equipo. Una altura de bombeo mal calculada puede llevar a sistemas inoperantes, un consumo energético excesivo, o incluso la destrucción prematura de la bomba. Este artículo exhaustivo desglosará todo lo que necesitas saber sobre la altura de bombeo, su importancia, cómo calcularla y los factores que influyen en ella, asegurando que tus sistemas hidráulicos operen con la máxima eficacia.

¿Qué es la Altura de Bombeo (Head)?

La altura de bombeo, a menudo referida simplemente como 'head' en la jerga técnica, es un parámetro fundamental que describe la capacidad de una bomba para elevar un líquido a una cierta altura. Se representa con el símbolo H y su unidad de medida es el metro (m). A diferencia de la presión, que es dependiente de la densidad del fluido, la altura de bombeo es independiente del fluido. Esto significa que una bomba elevará agua, aceite o lodos pesados a la misma altura vertical, aunque la presión generada será diferente para cada uno debido a sus distintas densidades.

Para una bomba centrífuga, la altura se mide desde la línea central del impulsor. Se compone principalmente de dos partes:

• Altura de Succión (Hs): Es la distancia vertical desde la superficie de la fuente de agua (o el punto de donde se aspira el líquido) hasta la línea central del impulsor de la bomba.

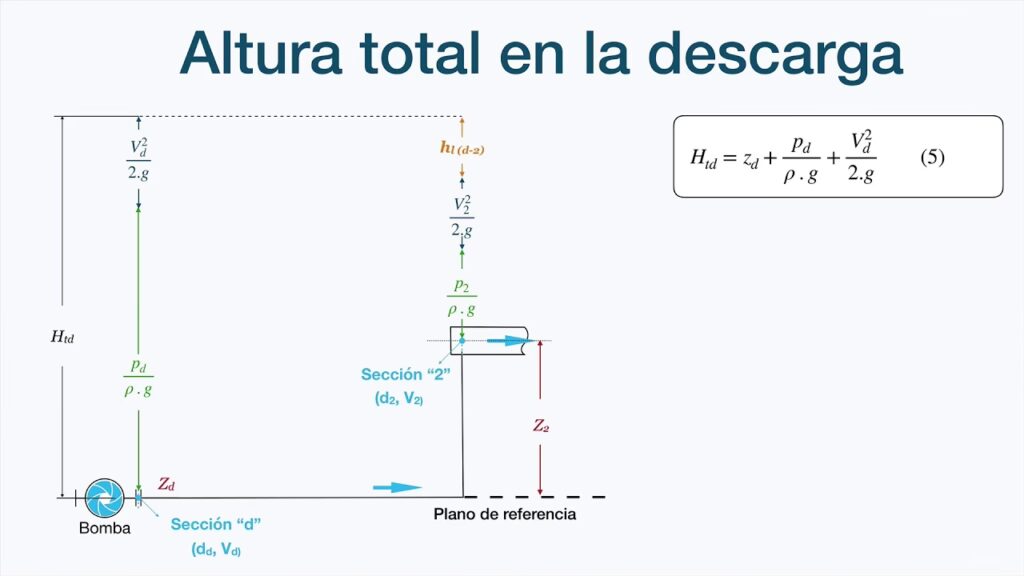

• Altura de Descarga (Hd): Es la distancia vertical desde la línea central del impulsor de la bomba hasta el punto más alto de entrega del líquido (o la superficie del agua en el tanque de descarga).

Por lo tanto, la altura total de la bomba se calcula como la suma de la altura de succión y la altura de descarga. Es vital recordar que la altura especificada en la placa de características de una bomba se refiere a la altura que la propia bomba puede generar, y no incluye las pérdidas de altura por fricción dentro de las tuberías y accesorios del sistema. Estas pérdidas deben considerarse siempre al seleccionar una bomba.

La Crucial Importancia de la Altura de Bombeo

Calcular correctamente la altura de bombeo no es un mero ejercicio teórico; es una necesidad práctica con implicaciones directas en el rendimiento y la vida útil de una bomba. Una altura insuficiente significa que la bomba no podrá elevar el líquido a la altura deseada o mantener el caudal requerido, resultando en un sistema ineficaz. Por otro lado, una altura excesiva para una aplicación específica no solo desperdicia energía, aumentando los costos operativos, sino que también puede llevar a problemas de sobrecarga y daños en el motor.

Además, la altura de bombeo está intrínsecamente ligada a fenómenos críticos como la cavitación. La cavitación se produce cuando la presión en la entrada de la bomba cae a un nivel tan bajo que el líquido comienza a vaporizarse, formando burbujas de vapor. Cuando estas burbujas se mueven a zonas de mayor presión dentro de la bomba, colapsan violentamente, generando ondas de choque que erosionan y dañan progresivamente las superficies de la bomba, como el impulsor y la voluta. Este fenómeno puede reducir drásticamente el rendimiento de la bomba y, en última instancia, requerir su reemplazo o reparaciones costosas. La cavitación ocurre si no hay suficiente NPSHa (Altura Neta Positiva de Succión Disponible), un concepto directamente relacionado con la presión y la altura de la bomba.

Cavitación: Un Enemigo Silencioso

La cavitación es uno de los problemas más destructivos que puede experimentar una bomba. Las bombas dependen de la creación de patrones de alta y baja presión para mover los fluidos. Si las zonas de baja presión son excesivamente bajas, el líquido puede hervir espontáneamente a temperatura ambiente, formando burbujas de vapor. El colapso de estas burbujas, al entrar en zonas de mayor presión, genera micro-chorros de líquido a alta velocidad y ondas de choque que impactan contra las superficies metálicas de la bomba. Este impacto repetitivo causa un daño progresivo, similar a la erosión, en componentes vitales como el impulsor, los sellos y la carcasa. Los síntomas incluyen ruido excesivo (como si la bomba estuviera bombeando grava), vibración, reducción del caudal y de la eficiencia, y un aumento de la temperatura de operación. Asegurar que el sistema siempre proporcione suficiente NPSH es clave para mantener los niveles de presión por encima del punto de vaporización y evitar que la cavitación ocurra dentro de la bomba.

¿Cómo Calcular la Altura Total de la Bomba?

La relación entre la altura de la bomba y su potencia no es directa. Bombas con la misma potencia pueden tener alturas y caudales muy diferentes, ya que estos parámetros dependen en gran medida del diámetro y el número de impulsores. No existe una fórmula estándar universal para calcular la altura que sea aplicable a todas las situaciones, ya que las condiciones de funcionamiento y el modelo de bomba elegido son determinantes. Sin embargo, la altura total de bombeo debe siempre considerar las pérdidas por resistencia en toda la tubería y en la propia bomba.

Para bombas centrífugas, es una regla general que el caudal disminuye a medida que aumenta la altura, y viceversa. Una altura de bombeo excesivamente alta para una bomba puede reducir drásticamente el flujo, aumentar el consumo de energía y, potencialmente, sobrecalentar y dañar el motor si se opera en una condición de sobrecarga prolongada.

Fórmula General para la Altura de la Bomba

La altura de la bomba, también conocida como altura de presión, se puede expresar como el aumento de la energía por unidad de peso del líquido. Se calcula considerando los cambios en la altura de presión, la altura cinética y la altura potencial entre la entrada y la salida de la bomba. La fórmula general es:

H = (p2 - p1) / (ρg) + (v2² - v1²) / (2g) + (z2 - z1)

Donde:

• H: Altura total de la bomba (m)
• p1, p2: Presiones del líquido en la entrada (p1) y salida (p2) de la bomba (Pa)
• v1, v2: Velocidades del fluido en la entrada (v1) y salida (v2) de la bomba (m/s)
• z1, z2: Distancias verticales entre dos puntos de medición de presión (m). Generalmente, z1 y z2 se refieren a las elevaciones de los manómetros con respecto a un punto de referencia común.
• ρ: Densidad del líquido (kg/m³)
• g: Aceleración debida a la gravedad (aproximadamente 9.81 m/s²)

Esta fórmula es fundamental para determinar la altura de la bomba experimentalmente, instalando un vacuómetro en la entrada y un manómetro en la salida.

Ejemplo de Cálculo de la Altura de la Bomba (Caso I)

Consideremos una bomba centrífuga que bombea agua a 20°C con un caudal de 10 L/s. El manómetro en la entrada indica 0.031 MPa y el manómetro en la salida indica 0.126 MPa (presión manométrica). La distancia vertical entre los dos medidores es de 80 mm. El diámetro de entrada (d1) es de 80 mm y el diámetro de salida (d2) es de 60 mm.

Datos:

• Q = 10 L/s = 0.01 m³/s
• p1 = 0.031 MPa = 31000 Pa
• p2 = 0.126 MPa = 126000 Pa
• z2 - z1 = 80 mm = 0.08 m
• d1 = 80 mm = 0.08 m
• d2 = 60 mm = 0.06 m
• ρ_agua (a 20°C) ≈ 998 kg/m³
• g = 9.81 m/s²

Cálculos Intermedios:

• Término de Presión:
  • p1 / (ρg) = 31000 Pa / (998 kg/m³ * 9.81 m/s²) ≈ 3.16 m (este es el valor absoluto, pero como es presión de succión o vacio, se considera negativo en la formula)
  • p2 / (ρg) = 126000 Pa / (998 kg/m³ * 9.81 m/s²) ≈ 12.8 m
  • (p2 - p1) / (ρg) = (12.8 - (-3.16)) m = 15.96 m
• Velocidades:
  • Área de entrada (A1) = π * (d1/2)² = π * (0.08/2)² = π * 0.0016 m² ≈ 0.005026 m²
  • v1 = Q / A1 = 0.01 m³/s / 0.005026 m² ≈ 1.99 m/s
  • Área de salida (A2) = π * (d2/2)² = π * (0.06/2)² = π * 0.0009 m² ≈ 0.002827 m²
  • v2 = Q / A2 = 0.01 m³/s / 0.002827 m² ≈ 3.54 m/s
• Término de Velocidad:
  • (v2² - v1²) / (2g) = (3.54² - 1.99²) / (2 * 9.81) = (12.53 - 3.96) / 19.62 = 8.57 / 19.62 ≈ 0.437 m

Cálculo Final de H:

H = (p2 - p1) / (ρg) + (v2² - v1²) / (2g) + (z2 - z1)

H = 15.96 m + 0.437 m + 0.08 m ≈ 16.477 m

Redondeando, la altura de la bomba es de aproximadamente 16.5 m.

Estimación Rápida Considerando Otras Condiciones de la Tubería (Caso II)

En operaciones reales, las bombas no solo bombean verticalmente. Los sistemas de tuberías incluyen curvas, tes, válvulas y tramos horizontales, cada uno de los cuales contribuye a las pérdidas de carga por fricción. Por lo tanto, se requiere una estimación más precisa de la altura total del sistema, que la bomba debe superar.

Algunas estimaciones rápidas para pérdidas comunes:

• Un codo de 90° ≈ 0.5 m de pérdida en la altura de la bomba.
• 10 m de distancia horizontal ≈ 1 m de pérdida en la altura de la bomba (esto es una simplificación muy general y depende del diámetro y rugosidad de la tubería, así como del caudal).

Ejemplo práctico:

Usando el siguiente escenario con dimensiones conocidas:

• Altura de succión (A) = 5 m
• Longitud horizontal de succión (B) = 10 m
• Altura de descarga (C) = 11 m
• Longitud horizontal de descarga (D) = 10 m
• Número de codos = 3

La altura operativa real (altura total de carga del sistema) se calcularía de la siguiente manera:

Altura Total del Sistema = A + Pérdidas por codo (succión) + Pérdidas por longitud horizontal (succión) + Pérdidas por codo (intermedio) + C + Pérdidas por codo (descarga) + Pérdidas por longitud horizontal (descarga)

Altura Total del Sistema = 5 m (A) + 0.5 m (Codo 1) + 1 m (10m de B) + 0.5 m (Codo 2) + 11 m (C) + 0.5 m (Codo 3) + 1 m (10m de D)

Altura Total del Sistema = 5 + 0.5 + 1 + 0.5 + 11 + 0.5 + 1 = 19.5 m

Esto representa la altura que la bomba debe ser capaz de superar para que el sistema funcione. Estas pérdidas, aunque estimadas, son cruciales para un diseño preciso del sistema de bombeo.

Altura de Bombeo (Head) vs. Presión

A menudo, estos dos términos se confunden debido a su estrecha relación. Sin embargo, existe una diferencia fundamental:

Esta distinción es crítica en el diseño y la selección de bombas, ya que permite a los ingenieros trabajar con valores universales (altura) que luego se pueden convertir a presión para cualquier fluido específico.

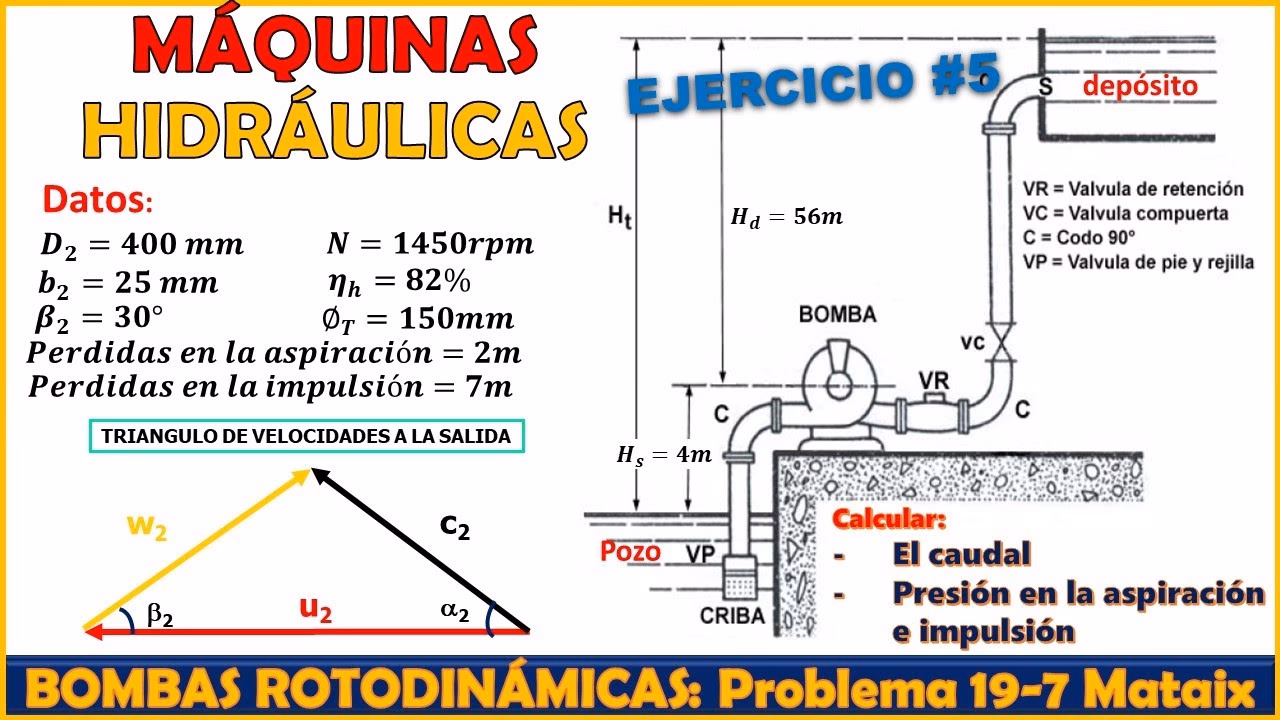

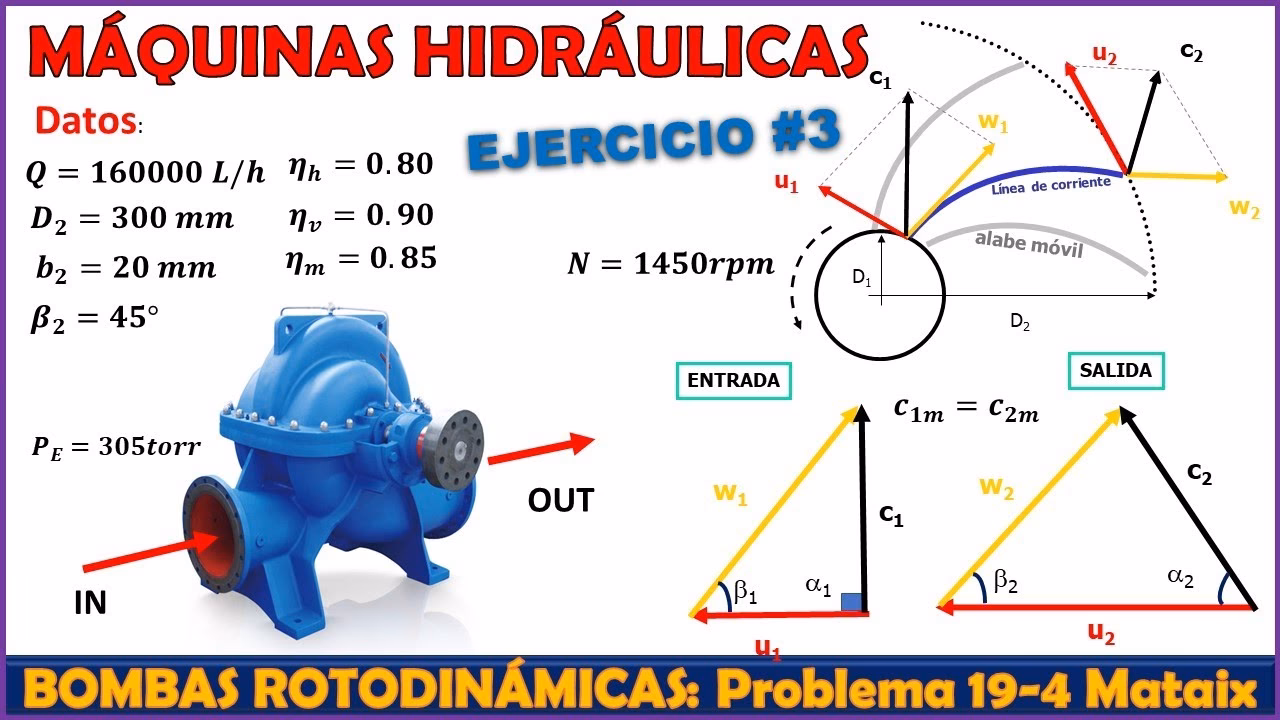

¿Qué es la Altura Útil de una Bomba?

El término "altura útil" puede generar cierta confusión, ya que se utiliza en diferentes contextos. Por ejemplo, en el ámbito de la construcción, la altura útil de un edificio se refiere a la altura necesaria para su uso específico, como el espacio de almacenamiento en un almacén. Sin embargo, en el contexto de las bombas, la "altura útil de una bomba" no se refiere a una dimensión física del equipo, sino a la altura neta efectiva que la bomba es capaz de proporcionar para realizar el trabajo deseado en un sistema, después de que se han restado todas las pérdidas de energía. Es decir, es la altura de bombeo que realmente está disponible para mover el fluido a través del sistema y superar la carga total del mismo.

En esencia, la altura útil de una bomba en un sistema dado es la diferencia entre la altura total que la bomba puede generar y la suma de todas las pérdidas de carga (por fricción en tuberías, accesorios, válvulas, etc.). Es la altura que el fluido realmente "siente" para ser elevado o transportado. Es fundamental para asegurar que la bomba seleccionada no solo tenga la capacidad de altura nominal, sino que también pueda superar la resistencia del sistema para lograr el caudal y la presión deseados en el punto de entrega final.

Preguntas Frecuentes (FAQ)

¿Cómo afecta el caudal a la altura de la bomba?

Para las bombas centrífugas, la altura y el caudal están inversamente relacionados. A medida que el caudal aumenta, la altura que la bomba puede generar disminuye y viceversa. Esta relación se describe mediante las curvas características de la bomba, proporcionadas por el fabricante, que son esenciales para seleccionar el punto de operación óptimo.

¿Qué es el NPSH y por qué es importante?

NPSH significa "Net Positive Suction Head" (Altura Neta Positiva de Succión). Es un valor que indica la presión absoluta en la entrada de la bomba y es crucial para evitar la cavitación. Existen dos tipos: NPSHa (disponible), que es la presión en la entrada de la bomba medida por el sistema, y NPSHr (requerida), que es la presión mínima que la bomba necesita para operar sin cavitación. Para un funcionamiento seguro, el NPSHa siempre debe ser mayor que el NPSHr.

¿Las curvas de la bomba son realmente necesarias?

Absolutamente. Las curvas de la bomba son la mejor herramienta para determinar el tamaño adecuado de una bomba y la potencia que necesita para un trabajo específico. Muestran la relación entre la altura, el caudal, la eficiencia y la potencia de la bomba bajo diferentes condiciones de operación. Son indispensables para ingenieros y técnicos al diseñar o evaluar sistemas de bombeo.

¿Cómo se relaciona la altura de la bomba con la eficiencia energética?

Una bomba operando lejos de su punto de máxima eficiencia (BEP - Best Efficiency Point), especialmente si la altura es excesiva para el caudal requerido, consumirá más energía de la necesaria. Un cálculo preciso de la altura total del sistema permite seleccionar una bomba que opere cerca de su BEP, optimizando el consumo de energía y reduciendo los costos operativos.

¿Qué factores adicionales deben considerarse al bombear sólidos?

Al bombear fluidos con sólidos, la densidad y viscosidad del fluido cambiarán, lo que afectará el cálculo de las pérdidas por fricción y, por ende, la altura total del sistema. Además, se deben considerar el tipo y tamaño de los sólidos, que pueden requerir bombas con diseños especiales (por ejemplo, impulsores no obstruibles) y velocidades de flujo adecuadas para evitar la sedimentación y el desgaste.

Conclusión

La altura de bombeo es un concepto pilar en la hidráulica, cuya comprensión y cálculo preciso son fundamentales para el diseño, selección y operación eficientes de cualquier sistema de bombeo. Desde evitar fenómenos destructivos como la cavitación hasta optimizar el consumo energético y prolongar la vida útil de los equipos, dominar la altura de bombeo es sinónimo de un sistema robusto y rentable. Al tener en cuenta las pérdidas de carga en la tubería y utilizar las herramientas adecuadas, como las curvas de rendimiento de la bomba, se puede asegurar que cada sistema de bombeo funcione a su máximo potencial.
