Cálculo del IPR: Optimizando la Producción Petrolera

En el vasto y complejo mundo de la ingeniería de producción de petróleo y gas, la eficiencia y la optimización son pilares fundamentales. Cada barril o metro cúbico extraído cuenta, y para lograrlo, los ingenieros recurren a diversas herramientas y modelos matemáticos que les permiten comprender y predecir el comportamiento de los pozos. Entre estas herramientas, destaca la Curva de Comportamiento de Afluencia, mejor conocida por sus siglas en inglés, IPR (Inflow Performance Relationship). Esta curva no es solo una representación gráfica; es una ventana al corazón del yacimiento, revelando cómo el pozo responde a diferentes condiciones de presión y tasa de producción.

La IPR es crucial para tomar decisiones informadas sobre la operación de un pozo, desde la selección de equipos hasta la predicción de su vida útil. A través de este artículo, exploraremos en profundidad qué es el IPR, cómo se calcula, qué información vital nos proporciona y cómo se integra con otras herramientas para maximizar la recuperación de hidrocarburos. Prepárese para desentrañar los secretos detrás de una de las curvas más importantes en la ingeniería de yacimientos.

¿Qué es el IPR en la Producción de Petróleo y Gas?

El IPR, o Curva de Comportamiento de Afluencia, es una herramienta matemática indispensable en la ingeniería de producción. Su función principal es evaluar el rendimiento de un pozo al graficar la tasa de producción del pozo (comúnmente denotada como ‘q’) en función de la presión de flujo de fondo de pozo (BHP, por sus siglas en inglés, Bottom-Hole Flowing Pressure, denotada como ‘Pwf’). En esencia, esta curva ilustra la capacidad del yacimiento para suministrar fluidos al pozo bajo diferentes condiciones de presión en el fondo del pozo.

La relación que establece la curva IPR es directa y fundamental: a medida que la presión en el fondo del pozo disminuye (lo que se conoce como un mayor abatimiento o drawdown), la tasa de producción tiende a aumentar. Sin embargo, esta relación no es lineal en todos los casos y depende en gran medida de las propiedades del yacimiento y de los fluidos. La forma específica de la curva IPR es influenciada por factores como la composición del fluido del yacimiento, el comportamiento de las fases fluidas (petróleo, gas, agua) bajo las condiciones de presión y temperatura del yacimiento, la permeabilidad de la roca, el espesor de la formación productora y el daño o estimulación del pozo.

Comprender la IPR es entender el potencial intrínseco de un yacimiento para entregar hidrocarburos. No solo nos dice cuánto puede producir un pozo a una determinada presión, sino que también nos ayuda a identificar la presión óptima de fondo de pozo para maximizar la producción o para cumplir con ciertos objetivos operacionales.

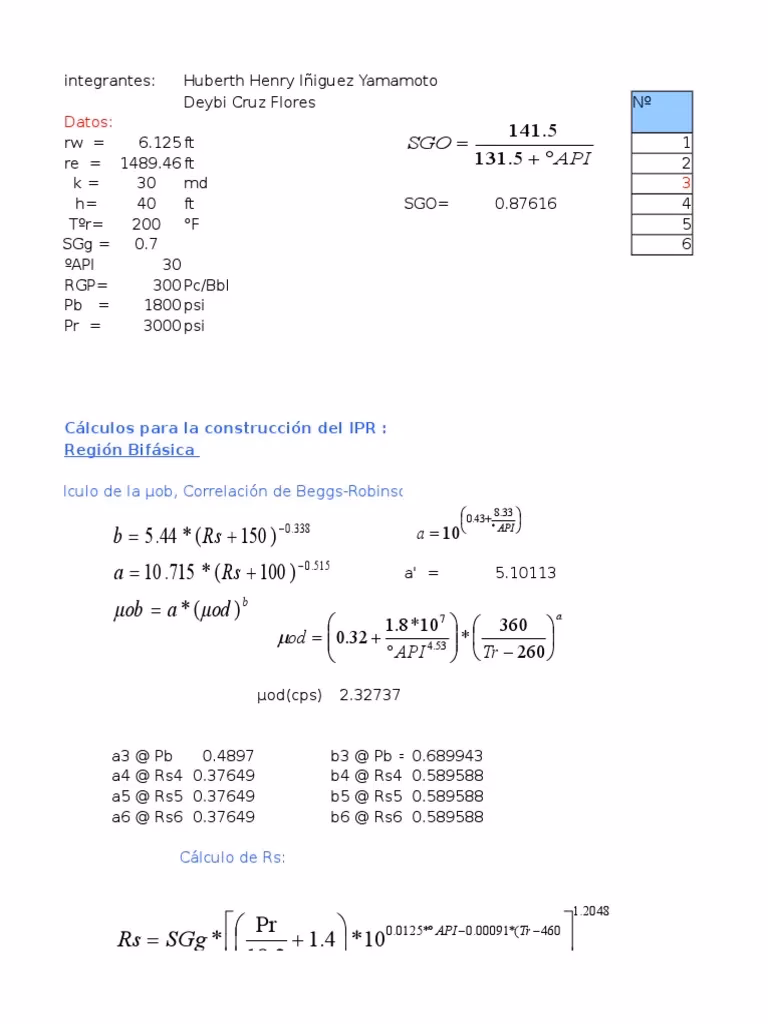

¿Cómo se Construye o Calcula la Curva IPR?

La construcción de la curva IPR requiere de datos empíricos y, en muchos casos, de la aplicación de modelos analíticos o empíricos. Los datos fundamentales para crear esta curva se obtienen mediante pruebas de producción en el pozo, conocidas como pruebas de potencial o pruebas de flujo. Durante estas pruebas, se mide la tasa de producción del pozo bajo diferentes presiones de abatimiento o drawdown.

El procedimiento general implica:

1. Cierre del Pozo (Shut-in): Se permite que la presión del pozo se estabilice hasta alcanzar la presión estática del yacimiento (Pws o Pr). Este punto representa la tasa de producción cero a la presión máxima del yacimiento.
2. Apertura a Diferentes Estrangulamientos (Choke Settings): El pozo se abre a diferentes aperturas de estrangulador (choke), lo que provoca que la presión de fondo de pozo (Pwf) disminuya. Para cada estrangulamiento, se mide la tasa de producción correspondiente (q).
3. Recolección de Datos: Se registran pares de datos (q, Pwf). Idealmente, se obtienen al menos tres o cuatro puntos de flujo estables para trazar la curva con precisión.
4. Graficación: Los puntos (q, Pwf) se grafican en un sistema de coordenadas donde el eje X representa la tasa de producción (q) y el eje Y representa la presión de flujo de fondo de pozo (Pwf).

Además de los datos empíricos, existen varios métodos analíticos y empíricos para desarrollar curvas IPR, especialmente cuando los datos de prueba son limitados o para predecir el comportamiento futuro del pozo. Algunos de los más conocidos incluyen:

• Método de Vogel: Ampliamente utilizado para pozos de petróleo que producen con una solución de gas (por debajo del punto de burbujeo). Es un modelo empírico que asume un comportamiento idealizado.
• Método de Fetkovich: Una extensión de Vogel que incorpora la permeabilidad y el espesor del yacimiento, siendo aplicable a una gama más amplia de condiciones.
• Métodos de Darcy o Línea Recta: Aplicables a pozos que producen por encima del punto de burbujeo (es decir, solo fase líquida), donde la relación entre q y Pwf es lineal.
• Modelos Numéricos: En yacimientos complejos o para simulaciones a largo plazo, se utilizan simuladores de yacimientos que calculan la IPR de forma dinámica, considerando la heterogeneidad y la interacción de fluidos.

La elección del método depende de las propiedades del fluido, la presión del yacimiento en relación con el punto de burbujeo, la disponibilidad de datos y el nivel de precisión requerido.

La Curva IPR y la Optimización del Rendimiento del Pozo

La curva IPR no es solo una representación estática; es una herramienta dinámica para la optimización. Una vez establecida, permite a los ingenieros realizar diversas tareas críticas:

• Predicción de Producción: Predecir la tasa de producción del pozo bajo diferentes presiones de fondo de pozo, lo cual es vital para la planificación de la producción y la gestión de la planta.
• Evaluación del Daño o Estimulación: Comparar la IPR actual con la IPR original o ideal puede indicar si el pozo ha sufrido daño en la formación (reduciendo la producción) o si una estimulación (como la fractura hidráulica o acidificación) ha sido efectiva en mejorar la productividad.
• Diseño de Sistemas de Levantamiento Artificial: Para pozos con baja presión de yacimiento o alto contenido de agua, se requiere levantamiento artificial (bombas, gas lift). La IPR ayuda a seleccionar el tipo y tamaño de equipo de levantamiento artificial, determinando la presión de fondo de pozo necesaria para lograr una tasa de producción deseada.
• Análisis de Sensibilidad: Evaluar cómo cambios en las propiedades del yacimiento (por ejemplo, permeabilidad o presión) afectarían la capacidad de producción del pozo.
• Determinación de la Capacidad Máxima: La intersección de la curva IPR con el eje de las tasas de producción (cuando Pwf = 0) representa la tasa de producción absoluta máxima (AOFP - Absolute Open Flow Potential) que el yacimiento podría entregar si no hubiera ninguna restricción de presión en el fondo del pozo, aunque esta condición es teórica e inalcanzable.

Intersección IPR y OPR: El Punto de Operación del Pozo

Para determinar la tasa de producción real de un pozo, la curva IPR se utiliza en conjunto con la Curva de Comportamiento de Flujo de Salida, conocida como OPR (Outflow Performance Relationship). Mientras que la IPR describe cómo el yacimiento entrega fluidos al pozo, la OPR describe cómo el sistema de tuberías del pozo (incluyendo la tubería de producción, el estrangulador y las líneas de flujo en superficie) maneja el flujo de esos fluidos hasta la superficie, relacionando la tasa de producción con las pérdidas de presión dentro del pozo.

El método de intersección IPR y OPR es el corazón del análisis nodal o del sistema de producción. Este proceso implica:

1. Generación de la Curva OPR: Basándose en el programa de tuberías del pozo de producción, se calcula la fricción del gas o líquido a medida que fluye desde el fondo del pozo hasta la cabeza del pozo. Esto genera la curva OPR, que también se grafica con la tasa de producción (q) en el eje X y la presión de flujo de fondo de pozo (Pwf) en el eje Y.
2. Graficación Conjunta: Ambas curvas, IPR y OPR, se trazan en el mismo gráfico de coordenadas.
3. Punto de Intersección: El punto donde la curva IPR y la curva OPR se cruzan indica el punto de operación real del pozo. La tasa de producción y la presión de flujo de fondo de pozo en este punto representan las condiciones de flujo bajo las cuales el pozo operará de manera estable. Por ejemplo, en el caso de un pozo de gas, este punto de intersección indica la tasa de flujo de gas inicial máxima del pozo.

Esta intersección es fundamental porque representa el equilibrio entre la capacidad del yacimiento para producir y la capacidad del sistema de levantamiento para manejar esa producción. Si las condiciones del yacimiento o del sistema de tuberías cambian, las curvas se moverán, y con ellas, el punto de operación.

Impacto del Agotamiento del Yacimiento en la IPR

Un aspecto crítico del IPR es su naturaleza dinámica a lo largo de la vida de un pozo. A medida que un pozo produce, la presión del yacimiento disminuye gradualmente debido a la extracción de fluidos. Esta disminución de la presión del yacimiento tiene un impacto directo y significativo en la curva IPR.

Si la presión de la formación ha disminuido después de que el pozo ha estado produciendo durante un período de tiempo, la curva IPR del pozo en ese momento se moverá hacia abajo y hacia la izquierda en el gráfico. Esto significa que, para una misma presión de flujo de fondo de pozo (Pwf), la tasa de producción será menor, o para mantener la misma tasa de producción, la presión de fondo de pozo deberá ser significativamente más baja (mayor abatimiento).

Esta migración de la curva IPR hacia abajo es una señal clara del agotamiento del yacimiento y de la pérdida de su energía natural para empujar los fluidos hacia el pozo. Cuando esto ocurre, es imperativo que la curva OPR también se ajuste para reflejar las nuevas condiciones. Un nuevo punto de intersección entre la IPR actualizada y la OPR ajustada proporcionará los nuevos valores de producción y presión de operación. Todos los nuevos valores de producción obtenidos se utilizarán como nuevos parámetros de producción en la simulación numérica y en la planificación operativa, lo que podría implicar la necesidad de implementar o modificar sistemas de levantamiento artificial para mantener o restaurar la producción.

Factores que Influyen en la Forma de la Curva IPR

La forma y posición de la curva IPR están determinadas por una interacción compleja de varios factores relacionados con el yacimiento, los fluidos y el pozo:

• Propiedades de los Fluidos del Yacimiento: La viscosidad, la densidad, el punto de burbujeo y la relación gas-petróleo (GOR) de los fluidos tienen un impacto significativo. Por ejemplo, por debajo del punto de burbujeo, la liberación de gas de la solución aumenta la viscosidad efectiva del petróleo y reduce la permeabilidad relativa al petróleo, lo que a menudo resulta en una curva IPR no lineal.
• Permeabilidad (k): Una mayor permeabilidad de la roca permite que los fluidos fluyan más fácilmente hacia el pozo, resultando en una IPR más empinada y una mayor capacidad de producción.
• Espesor de la Zona Productora (h): Un mayor espesor de la formación productora significa una mayor área de flujo, lo que generalmente se traduce en una mayor productividad.
• Radio del Pozo (rw): Aunque es un factor menor, un radio de pozo más grande puede mejorar ligeramente la productividad.
• Factor de Daño (S): El daño a la formación alrededor del pozo (debido a la perforación, completación o producción) reduce la permeabilidad cerca del pozo, lo que desplaza la IPR hacia abajo y disminuye la producción. Una estimulación, como la fractura hidráulica, busca crear una IPR más favorable al reducir el daño o mejorar la conductividad.
• Presión Media del Yacimiento (Pr): Como se mencionó, la presión del yacimiento es el factor más influyente en el desplazamiento de la IPR a lo largo del tiempo.
• Tipo de Mecanismo de Empuje del Yacimiento: Si el yacimiento tiene un empuje de agua, empuje de gas o está bajo agotamiento por solución de gas, esto influirá en cómo la presión del yacimiento disminuye con la producción y, por lo tanto, en la forma y el movimiento de la IPR.

La capacidad de modelar y predecir estos efectos es lo que hace que la IPR sea una herramienta tan valiosa para los ingenieros de producción.

Preguntas Frecuentes (FAQ) sobre el IPR

A continuación, respondemos algunas de las preguntas más comunes relacionadas con la Curva de Comportamiento de Afluencia (IPR).

¿Cuál es la diferencia fundamental entre IPR y OPR?

La IPR (Inflow Performance Relationship) describe el comportamiento del flujo de fluidos desde el yacimiento hacia el fondo del pozo, es decir, la capacidad del yacimiento para entregar fluidos. La OPR (Outflow Performance Relationship) describe el comportamiento del flujo de fluidos desde el fondo del pozo hasta la superficie a través del sistema de tuberías, es decir, la capacidad del sistema de levantamiento y transporte. La intersección de ambas curvas determina el punto de operación real y estable del pozo.

¿Por qué es tan importante calcular el IPR en un pozo de producción?

El cálculo del IPR es vital porque permite a los ingenieros comprender el potencial de producción de un yacimiento, optimizar los parámetros de producción (como la presión de fondo de pozo), diseñar o seleccionar sistemas de levantamiento artificial, diagnosticar problemas de productividad (como daño a la formación) y predecir el rendimiento futuro del pozo. Es una herramienta clave para maximizar la recuperación de hidrocarburos de manera eficiente y económica.

¿Con qué frecuencia se debe actualizar la curva IPR de un pozo?

La frecuencia de actualización de la IPR depende de varios factores, incluyendo la tasa de declinación de la presión del yacimiento, el historial de producción del pozo y los cambios en las condiciones operativas. En yacimientos en declinación rápida, puede ser necesario actualizarla anualmente o incluso con mayor frecuencia. En yacimientos más estables, una actualización cada pocos años podría ser suficiente. Siempre que haya un cambio significativo en la producción o en la presión del yacimiento, se recomienda reevaluar la IPR.

¿La IPR solo se aplica a pozos de petróleo o también a pozos de gas?

Aunque el concepto de IPR se desarrolló inicialmente para pozos de petróleo, se aplica de manera análoga a pozos de gas. Para pozos de gas, se utiliza una relación de flujo de entrada de gas (Gas Inflow Performance Relationship - GIPR) que relaciona la tasa de flujo de gas con el cuadrado de la presión del fondo del pozo, debido a la compresibilidad del gas. Los principios subyacentes de evaluar la capacidad del yacimiento para entregar fluidos siguen siendo los mismos.

¿Qué significa si mi curva IPR se desplaza hacia abajo con el tiempo?

Un desplazamiento hacia abajo de la curva IPR indica una disminución en la productividad del pozo. Esto generalmente se debe a la declinación de la presión del yacimiento, que es un proceso natural a medida que se extraen fluidos. También podría ser un indicio de daño en la formación alrededor del pozo, lo que restringe el flujo. Un desplazamiento hacia abajo significa que para la misma presión de fondo de pozo, el pozo producirá menos, o se necesitará una presión de fondo de pozo mucho menor (mayor abatimiento) para mantener la misma tasa de producción.

Conclusión

La curva IPR es, sin lugar a dudas, una de las herramientas más poderosas y versátiles en el arsenal de un ingeniero de producción. Al proporcionar una representación clara de la capacidad de un yacimiento para suministrar fluidos a un pozo, permite una comprensión profunda del rendimiento del pozo y una toma de decisiones estratégica. Desde la etapa de diseño hasta la optimización continua y el manejo de la declinación, el IPR es fundamental para maximizar la eficiencia y la rentabilidad de las operaciones petroleras y gasíferas.

Dominar el concepto y la aplicación del IPR es esencial para cualquier profesional involucrado en la producción de hidrocarburos. Su correcta interpretación y actualización permiten no solo mantener la producción en niveles óptimos, sino también planificar intervenciones, como el levantamiento artificial, y predecir el comportamiento futuro del yacimiento, asegurando así una gestión eficaz y sostenible de los recursos energéticos.
