Cómo Calcular el Tamaño de su Generador Trifásico

En el dinámico mundo de los negocios modernos, la continuidad operativa es un pilar fundamental. Un corte de energía, por breve que sea, puede traducirse en pérdidas significativas, interrupción de servicios críticos y daño a la reputación. Aquí es donde un generador comercial, especialmente uno trifásico, se convierte en un activo invaluable, funcionando como el corazón de su plan de continuidad de negocio. Estos sistemas no solo mantienen operativas las funciones esenciales como ascensores, sistemas de seguridad y equipos críticos, sino que también salvaguardan la información y minimizan las pérdidas derivadas de fallos en los sistemas informáticos.

Sin embargo, la tarea de determinar el tamaño adecuado de un generador no es sencilla. Depende de una multitud de factores que deben ser meticulosamente considerados. Antes de realizar una inversión tan crucial, es imprescindible evaluar a fondo las necesidades específicas de su negocio y las limitaciones técnicas de su infraestructura. Un dimensionamiento incorrecto puede llevar a problemas operativos, costos innecesarios y, lo que es peor, fallas en el momento más crítico. Este artículo le guiará a través de los pasos y consideraciones clave para asegurar que elija el generador trifásico perfecto para sus necesidades.

¿Por qué es crucial dimensionar correctamente un generador trifásico?

Los generadores de respaldo comerciales son responsables de proporcionar energía a una variedad de sistemas de seguridad y operación vitales durante una emergencia, incluyendo alarmas contra incendios, bombas de incendio, sistemas de seguridad y alumbrado de emergencia. Diferentes tipos de edificios y operaciones empresariales requieren distintos niveles de potencia de respaldo para mantener estos sistemas esenciales operativos en caso de un apagón. Es por ello que la mayoría de las instalaciones de generadores comerciales a gran escala requieren un plan de ingeniería y la supervisión de un ingeniero cualificado para asegurar el cumplimiento con normativas como el Código Eléctrico Nacional (NEC) y los requisitos de la Asociación Nacional de Protección contra Incendios (NFPA) en muchos países.

Más allá del cumplimiento normativo, no saber cómo dimensionar correctamente un generador puede acarrear una serie de problemas graves:

Generadores demasiado grandes pueden causar:

• Daños a los sistemas eléctricos: Un generador sobredimensionado puede operar con cargas muy bajas, lo que en los generadores diésel puede llevar a un fenómeno conocido como "acumulación húmeda" (wet stacking). Esto ocurre cuando el combustible sin quemar y los subproductos de la combustión se acumulan en el sistema de escape, causando un rendimiento deficiente, mayor desgaste y, eventualmente, daños.
• Gastos operativos innecesarios: Un generador de mayor tamaño tiene un costo inicial más alto y consume más combustible de lo necesario, incluso cuando funciona con una carga ligera. Esto se traduce en un mayor gasto en capital y en costos operativos continuos.
• Producción de energía ineficiente: Los generadores están diseñados para operar de manera más eficiente dentro de un cierto rango de carga. Si un generador es demasiado grande, funcionará por debajo de su punto óptimo, lo que reduce su eficiencia y puede acortar su vida útil.

Generadores demasiado pequeños pueden causar:

• Daño o sobrecalentamiento del generador: Un generador subdimensionado se verá forzado a trabajar por encima de su capacidad máxima, lo que puede llevar a un sobrecalentamiento de los componentes internos. Esto acelera el desgaste, provoca fallas prematuras y reduce drásticamente la vida útil del equipo.
• Potencia insuficiente o poco fiable: Si el generador no puede suministrar la potencia necesaria para todos los equipos conectados, los sistemas críticos pueden fallar o funcionar de manera intermitente, comprometiendo la seguridad y la continuidad del negocio.
• Fallas en instalaciones críticas y sistemas de seguridad: En escenarios de emergencia, la incapacidad de alimentar sistemas como luces de emergencia, sistemas de seguridad o maquinaria de soporte vital puede tener consecuencias catastróicas.

Comprender estos riesgos es el primer paso para estimar correctamente el tamaño del generador que su negocio necesita.

Primer paso: Calculando sus requisitos de potencia eléctrica

El punto de partida para cualquier dimensionamiento de generador es elaborar una lista exhaustiva de todo lo que planea alimentar con su generador de respaldo. Esta lista variará drásticamente dependiendo del tipo de negocio que opere, por lo que es un paso que no debe pasarse por alto ni subestimarse.

• Para un establecimiento minorista: Podría necesitar alimentar terminales de pago, iluminación, sistemas de seguridad, servidores de datos críticos y sistemas de punto de venta.
• Para un edificio de oficinas: La prioridad podría ser la iluminación, los sistemas de telecomunicaciones, la seguridad y otros sistemas básicos que permitan una evacuación segura del edificio y mantengan operativas las comunicaciones esenciales.
• Para un restaurante o establecimiento de alimentos: Es fundamental considerar la refrigeración, los sistemas HVAC (calefacción, ventilación y aire acondicionado) y cualquier otro electrodoméstico que requiera energía para evitar la pérdida de alimentos y asegurar la comodidad de los clientes.
• Para una instalación de atención médica o clínica: La atención debe centrarse en los sistemas de soporte vital que requieren energía constante para operar, como máquinas de respiración, equipos de diálisis, sistemas de monitoreo y equipos de quirófano.

Al dimensionar un generador comercial, algunos factores clave incluyen la selección de potencia monofásica o trifásica, la selección de voltaje y la potencia de salida total. Tenga en cuenta que la mayoría de las aplicaciones comerciales, especialmente aquellas con maquinaria pesada o múltiples motores, requerirán una capacidad de reserva o capacidad de sobretensión (surge capability), que es la potencia adicional necesaria para arrancar grandes motores que operan de forma independiente.

Métodos para determinar la capacidad de carga total

Una vez que tenga una lista clara de los elementos que necesita alimentar, el siguiente paso es estimar el consumo de energía de su negocio en el momento de uso pico. Dependiendo del tipo de negocio y sus necesidades de energía, existen varios métodos que puede utilizar para determinar su capacidad de carga completa (full load capacity).

1. Medición en Tiempo Real

Este método implica el uso de un amperímetro de pinza en cada fase del servicio eléctrico. Sume las mediciones para obtener el total de amperios utilizados por la instalación. Para corriente trifásica, divida los amperios totales por tres; para corriente monofásica, divida por dos. Multiplique el resultado por el voltaje de suministro y nuevamente por 1.000 para obtener los kilovatios requeridos. Añada la potencia en kilovatios utilizada por cada sistema de seguridad de emergencia (según artículos como el 700, 701, 702 y 708 del NEC si aplica) a los kilovatios requeridos para obtener los kilovatios de carga completa (kW).

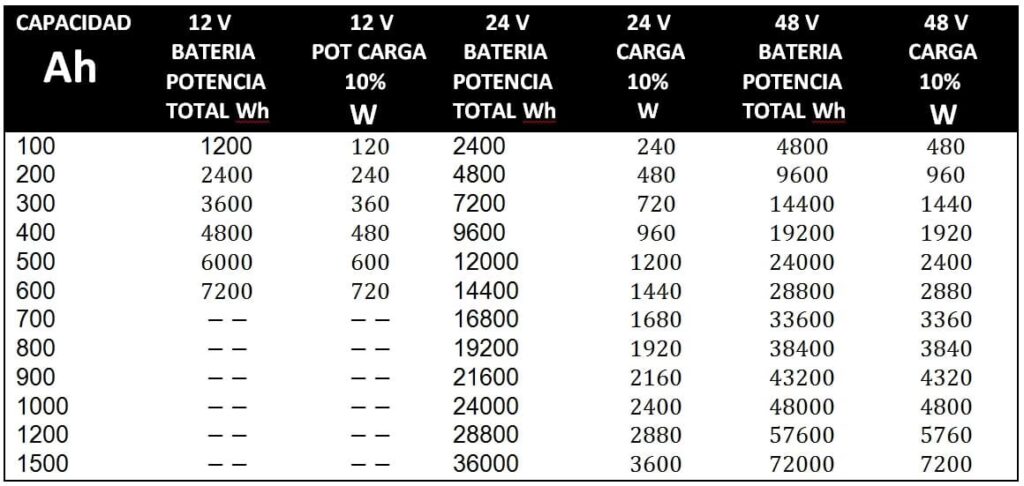

A continuación, se presenta una tabla para el cálculo de la potencia en kW:

2. Capacidad de Carga Completa por Historial

Este método es más sencillo si tiene acceso a sus facturas de servicios públicos. Revise su factura de electricidad para identificar la demanda máxima de potencia cada mes. Encuentre la demanda máxima más alta registrada durante el año anterior y luego añada un 25 por ciento adicional para la capacidad de reserva. Este método proporciona una buena estimación basada en el uso real histórico.

3. Capacidad de Carga Completa con Uso Extensivo de Motores

Para instalaciones con un alto número de motores, especialmente aquellos que se encienden y apagan con frecuencia, este método es crucial. Multiplique la corriente de arranque (Locked Rotor Amps - LRA) del motor más grande que se enciende y apaga por el voltaje para obtener los vatios requeridos. Para todas las demás cargas de motor y no motor, multiplique la corriente por el voltaje para obtener los vatios. Calcule los vatios totales utilizados por el motor más grande y todas las demás cargas de motor y no motor, y multiplique por 1000 para obtener los kilovatios. Añada un 25 por ciento para la capacidad de reserva o sobretensión y dimensione el generador en consecuencia. La carga de arranque de los motores es un factor determinante, ya que puede ser varias veces superior a su carga de funcionamiento.

4. Método de Medición por Metros Cuadrados

El método de dimensionamiento por metros cuadrados se utiliza comúnmente para ubicaciones minoristas como supermercados, restaurantes y tiendas de conveniencia, donde la demanda de energía se puede estimar de manera más general por el tamaño del espacio.

Guías generales de tamaño de generadores comerciales por metro cuadrado:

Es importante recordar que estas son solo guías y deben ser complementadas con un análisis detallado de las cargas específicas.

Entendiendo la Potencia de Arranque y la Potencia de Funcionamiento

Además de estimar sus necesidades totales de energía, es fundamental determinar la carga de arranque y la carga de funcionamiento para cada elemento que planea conectar. Esta distinción es vital, especialmente para equipos con motores eléctricos.

• Carga de arranque (Starting load): Es la carga inicial y elevada que se requiere para poner en marcha los equipos desde un estado de reposo. Para compresores y motores, la carga de arranque puede ser hasta seis veces mayor que la carga de funcionamiento. Esta es la potencia momentánea máxima que el generador debe ser capaz de suministrar.
• Carga de funcionamiento (Running load): Es la carga necesaria para mantener los equipos operando después del arranque inicial. Esta es la potencia continua que el generador debe suministrar.

Para un uso de respaldo, puede calcular la carga con un arranque escalonado para múltiples unidades, distribuyendo así la demanda. Utilice la clasificación más alta de la corriente de rotor bloqueado (Locked Rotor Amps - LRA) de todos los elementos que desea operar.

Pasos para Estimar la Potencia de Arranque y Funcionamiento:

1. Seleccione los elementos: Haga una lista de todos los elementos que desea alimentar simultáneamente y sume sus vatios de funcionamiento para obtener el total de vatios de funcionamiento.
2. Identifique el mayor arranque: De la lista, seleccione el elemento con el mayor número de vatios de arranque.
3. Calcule el total: Sume los vatios totales de funcionamiento con los vatios de arranque más altos. Este será el total de vatios necesarios para su generador.

Si no puede determinar los vatios de funcionamiento de un elemento, utilice la fórmula: Vatios = Voltios x Amperios. Solo los elementos accionados por motor tienen un requisito de voltaje de arranque adicional. Recuerde: para un dimensionamiento preciso, convierta todos los amperios a kilovatios.

Interpretando los Gráficos de Rendimiento del Generador

Una vez que haya calculado la cantidad de energía que necesitará de un generador de respaldo comercial, el siguiente paso es identificar una unidad de generador que satisfaga sus necesidades. Para guiar su selección, los fabricantes ofrecen gráficos de rendimiento y hojas de especificaciones para cada producto que venden.

Primero, busque una unidad con la clasificación de potencia necesaria para ejecutar cada uno de los elementos seleccionados. Los generadores suelen estar clasificados en kilovatios (kW) o kilovoltamperios (kVA) y vienen en una amplia variedad de capacidades. Es fundamental entender la diferencia: los kW representan la potencia real que el generador puede entregar, mientras que los kVA representan la potencia aparente. El factor de potencia (PF), generalmente 0.8 para generadores industriales, relaciona ambos: kW = kVA x PF. Por ejemplo, un generador de 100 kVA con un PF de 0.8 entregará 80 kW de potencia real.

Si sus necesidades caen entre las clasificaciones comunes, siempre elija la siguiente capacidad más alta para asegurar un margen de seguridad y evitar sobrecargas del equipo.

Otros Factores Clave a Considerar en la Selección del Generador Trifásico

Más allá de la potencia, hay otros elementos cruciales que influyen en la elección de su generador trifásico ideal:

• Operación: Los generadores pueden operar de forma automática o manual. Casi todos los generadores comerciales utilizan un interruptor de transferencia automática (ATS). Este dispositivo detecta un corte de energía en la red principal y cambia automáticamente la alimentación del edificio a su generador de respaldo en cuestión de segundos, sin intervención manual. Esto es vital para la continuidad de operaciones críticas y la seguridad.
• Fase de Potencia: Es fundamental determinar si necesita potencia monofásica o trifásica. La mayoría de los sistemas de respaldo comerciales y aplicaciones industriales requerirán servicio trifásico para proporcionar los niveles de voltaje y la eficiencia necesarios para operar equipos grandes y motores eléctricos de manera óptima. Los sistemas trifásicos distribuyen la carga de manera más uniforme y son más eficientes para cargas pesadas.
• Fuente de Combustible: Típicamente, puede elegir entre diésel, propano, gas natural o gasolina. Cada tipo tiene sus ventajas y desventajas:
  • Diésel: Es una opción muy popular para generadores comerciales debido a su eficiencia de combustible, durabilidad y larga vida útil. Los motores diésel son robustos y pueden funcionar durante períodos prolongados.
  • Gasolina: Generalmente se encuentra en generadores portátiles más pequeños. No es la opción más eficiente para uso comercial prolongado debido a su mayor consumo y la necesidad de reabastecimiento frecuente.
  • Propano: Es un combustible limpio que no se degrada en el almacenamiento, lo que lo hace ideal para el uso esporádico de un generador. Requiere tanques de almacenamiento externos.
  • Gas Natural: Ofrece la ventaja de una fuente de combustible continua directamente desde la red de gas, eliminando la necesidad de reabastecimiento y almacenamiento in situ. Es una excelente opción para generadores de respaldo de larga duración y bajo mantenimiento.
• Nivel de Ruido: Dependiendo del sitio de instalación y las regulaciones locales, el nivel de ruido del generador en funcionamiento puede ser un factor determinante. Los fabricantes especifican el nivel de decibelios (dB) del generador. Si la instalación está cerca de áreas residenciales u oficinas, un generador con aislamiento acústico puede ser una inversión necesaria.

Preguntas Frecuentes (FAQs)

1. ¿Qué es el factor de potencia (PF) y cómo afecta el dimensionamiento de un generador?

El factor de potencia es una medida de la eficiencia con la que la energía eléctrica se utiliza en un sistema. Se expresa como un número entre 0 y 1. Para generadores, el factor de potencia relaciona la potencia aparente (kVA) con la potencia real (kW). Un generador de 100 kVA con un factor de potencia de 0.8 solo puede entregar 80 kW de potencia real. Es crucial considerar el factor de potencia de su carga al dimensionar un generador, ya que una carga con bajo factor de potencia requerirá un generador de mayor kVA para entregar los mismos kW.

2. ¿Por qué es necesaria la supervisión de un ingeniero para la instalación de un generador comercial?

La supervisión de un ingeniero es vital para garantizar que la instalación cumpla con todos los códigos eléctricos y de seguridad locales y nacionales (como NEC y NFPA). Un ingeniero puede realizar un análisis de carga detallado, diseñar el sistema de transferencia automática, asegurar el correcto cableado y ventilación, y verificar que el generador opere de manera segura y eficiente, optimizando la inversión y previniendo riesgos.

3. ¿Puedo usar un generador trifásico para alimentar equipos monofásicos?

Sí, un generador trifásico puede alimentar cargas monofásicas. Sin embargo, es crucial que la distribución de las cargas monofásicas entre las tres fases del generador esté equilibrada. Un desequilibrio significativo puede causar problemas como sobrecalentamiento del generador, fluctuaciones de voltaje y un rendimiento ineficiente. Un profesional debe configurar y balancear las cargas adecuadamente.

4. ¿Cuál es la vida útil esperada de un generador trifásico comercial?

La vida útil de un generador trifásico comercial varía considerablemente según el tipo (por ejemplo, diésel vs. gas natural), la calidad de la fabricación, el régimen de uso y, fundamentalmente, el mantenimiento. Con un mantenimiento adecuado, un generador diésel industrial puede operar entre 10,000 y 30,000 horas antes de requerir una revisión mayor, lo que se traduce en muchos años de servicio fiable para la mayoría de las aplicaciones de respaldo.

5. ¿Con qué frecuencia se debe realizar el mantenimiento de un generador trifásico?

Los generadores necesitan un mantenimiento regular y programado para asegurar su fiabilidad y prolongar su vida útil. Esto generalmente incluye inspecciones diarias o semanales (nivel de combustible, aceite, refrigerante), cambios de aceite y filtros de combustible/aire cada 200-500 horas de operación o anualmente (lo que ocurra primero), y una inspección profesional completa al menos una vez al año. Es fundamental seguir las recomendaciones específicas del fabricante.

Conclusión

Dimensionar correctamente un generador trifásico para su negocio es una inversión estratégica que protege sus operaciones y asegura la continuidad. Como hemos visto, este proceso va más allá de simplemente elegir un modelo; implica un análisis profundo de sus necesidades de potencia, la comprensión de las cargas de arranque, la elección del método de cálculo adecuado y la consideración de factores operativos clave como el tipo de combustible y el nivel de ruido. Un generador bien dimensionado operará de manera eficiente, tendrá una vida útil más larga y, lo más importante, estará listo para proporcionar energía fiable cuando más lo necesite. Dada la complejidad y la importancia de esta decisión, siempre es recomendable buscar el asesoramiento de expertos en energía de respaldo. Ellos pueden ayudarle a navegar por las especificaciones técnicas y las normativas, asegurando que su elección sea la más adecuada y segura para las necesidades específicas de su negocio.
