¿A Qué Distancia Van los Estribos en una Columna?

La construcción de una estructura sólida y segura es una tarea que demanda precisión y el conocimiento de cada uno de sus componentes. Entre los elementos más críticos en el diseño y ejecución de una edificación se encuentran las columnas, pilares fundamentales que soportan las cargas de los pisos superiores y las transmiten a la cimentación. Sin embargo, la resistencia de una columna no depende únicamente de su tamaño o del acero longitudinal que la compone, sino también, y de manera crucial, de la correcta disposición de sus estribos.

Los estribos, a menudo subestimados o mal interpretados, son piezas de acero corrugado que envuelven las barras longitudinales de una columna, formando un armazón que confina el concreto y previene el pandeo del acero principal. Su función es vital para la estabilidad de la estructura, especialmente ante eventos sísmicos o cargas extremas. La distancia a la que se colocan estos estribos no es arbitraria; está dictada por principios de ingeniería y normativas de construcción diseñadas para garantizar la máxima seguridad. Comprender estas distancias es fundamental para cualquier maestro de obra, ingeniero o constructor que aspire a edificar con calidad y seguridad.

La Importancia Vital de los Estribos en las Columnas

Antes de adentrarnos en las distancias específicas, es crucial entender por qué los estribos son tan importantes. Los estribos cumplen varias funciones esenciales en una columna de concreto reforzado:

• Confinamiento del Concreto: Los estribos evitan que el concreto se expanda lateralmente bajo cargas de compresión. Al confinar el concreto, aumentan su resistencia y ductilidad, permitiendo que la columna soporte mayores deformaciones antes de fallar. Esto es particularmente importante en zonas sísmicas, donde la capacidad de la columna para deformarse sin colapsar es crítica.
• Prevención del Pandeo del Acero Longitudinal: Las barras de acero longitudinal dentro de una columna son excelentes para resistir la compresión, pero bajo cargas elevadas, tienen una tendencia a pandearse hacia afuera. Los estribos actúan como soportes laterales, impidiendo este pandeo y asegurando que las barras mantengan su capacidad de carga.
• Resistencia al Esfuerzo Cortante: Además de las cargas axiales (compresión), las columnas también están sujetas a fuerzas cortantes, especialmente durante un terremoto o por cargas horizontales (como el viento). Los estribos están diseñados para resistir estas fuerzas cortantes, distribuyendo las tensiones y evitando fallas por cizallamiento.
• Mantenimiento de la Geometría: Durante el vaciado del concreto, los estribos mantienen las barras longitudinales en su posición correcta, asegurando que la sección de la columna conserve las dimensiones de diseño y que el recubrimiento del acero sea el adecuado.

Ignorar la correcta colocación y espaciamiento de los estribos puede llevar a fallas catastróficas en la estructura, comprometiendo la vida útil del edificio y la seguridad de sus ocupantes.

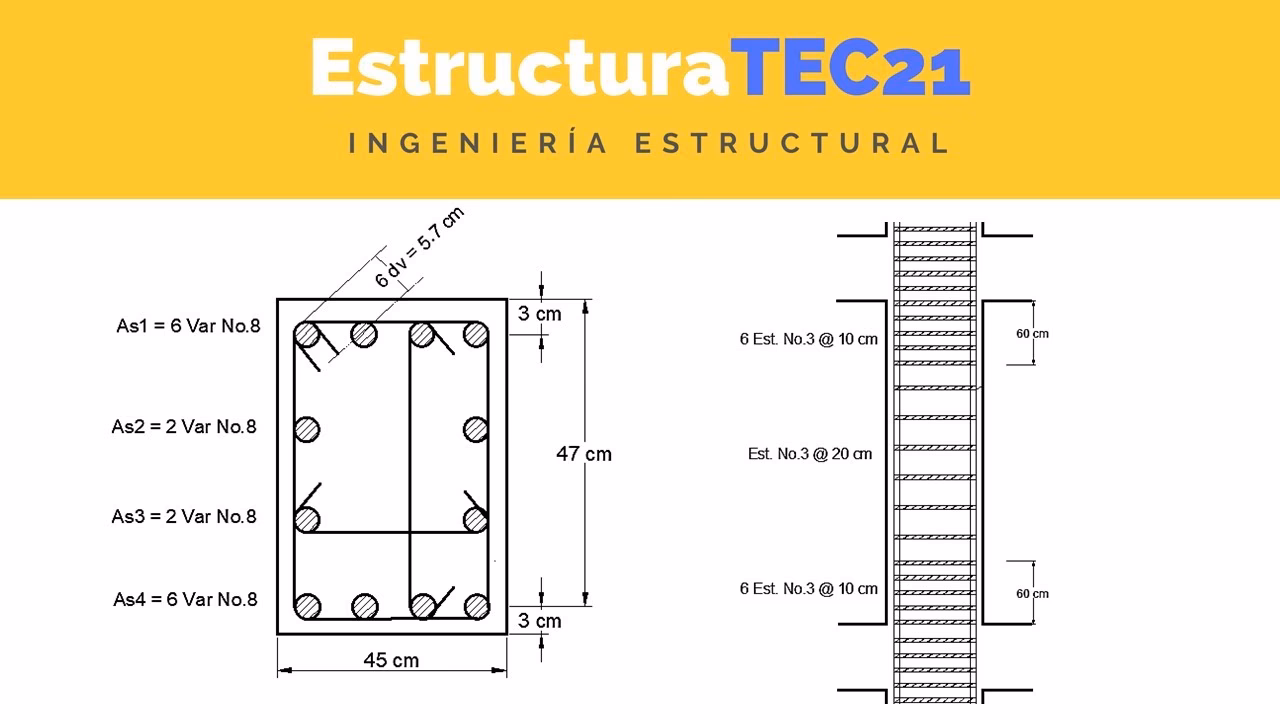

Distancias de Espaciamiento de los Estribos: Zonas Críticas y Generales

El espaciamiento de los estribos no es uniforme a lo largo de toda la columna. Se distingue entre zonas de mayor exigencia estructural, conocidas como zonas críticas o de confinamiento, y zonas menos críticas. Esta diferenciación se basa en el principio de que las mayores tensiones y deformaciones se concentran en los extremos de las columnas, donde se encuentran con las vigas, los techos o la cimentación.

Según un manual de construcción para maestros de obra, se establecen las siguientes directrices:

• Espaciamiento Máximo en Zonas Generales: En la parte central de la columna, donde las fuerzas de flexión y cortante suelen ser menores, los estribos deben estar espaciados a 25 cm como máximo. Este espaciamiento es suficiente para confinar el concreto y prevenir el pandeo del acero bajo condiciones de carga normales, sin la necesidad de un confinamiento intensivo.
• Espaciamiento Máximo en Zonas Críticas (de Confinamiento): Aquellas zonas cercanas a los encuentros con vigas, techos o la cimentación son consideradas críticas. Aquí, las columnas experimentan los mayores esfuerzos de flexión y cortante, especialmente durante un evento sísmico. Por ello, en estas áreas, el espaciamiento de los estribos debe ser mucho más denso, con un máximo de 10 cm. Este espaciamiento reducido garantiza un confinamiento óptimo del concreto y una mayor resistencia al cortante, crucial para la ductilidad y capacidad de disipación de energía de la columna.

Es fundamental visualizar estas zonas para una correcta aplicación. Las zonas críticas generalmente se extienden una distancia equivalente a la altura de la sección de la columna (o un valor similar especificado por la normativa local) desde los puntos de conexión. Por ejemplo, si una columna tiene una sección de 30x30 cm, la zona crítica podría extenderse 30 cm hacia arriba desde la cimentación y 30 cm hacia abajo desde la viga.

Tabla Comparativa de Espaciamiento de Estribos

La adherencia a estas distancias no es una sugerencia, sino una obligación en la construcción segura. Un error en el espaciamiento puede reducir drásticamente la capacidad de la columna para resistir cargas, poniendo en riesgo la integridad de todo el edificio.

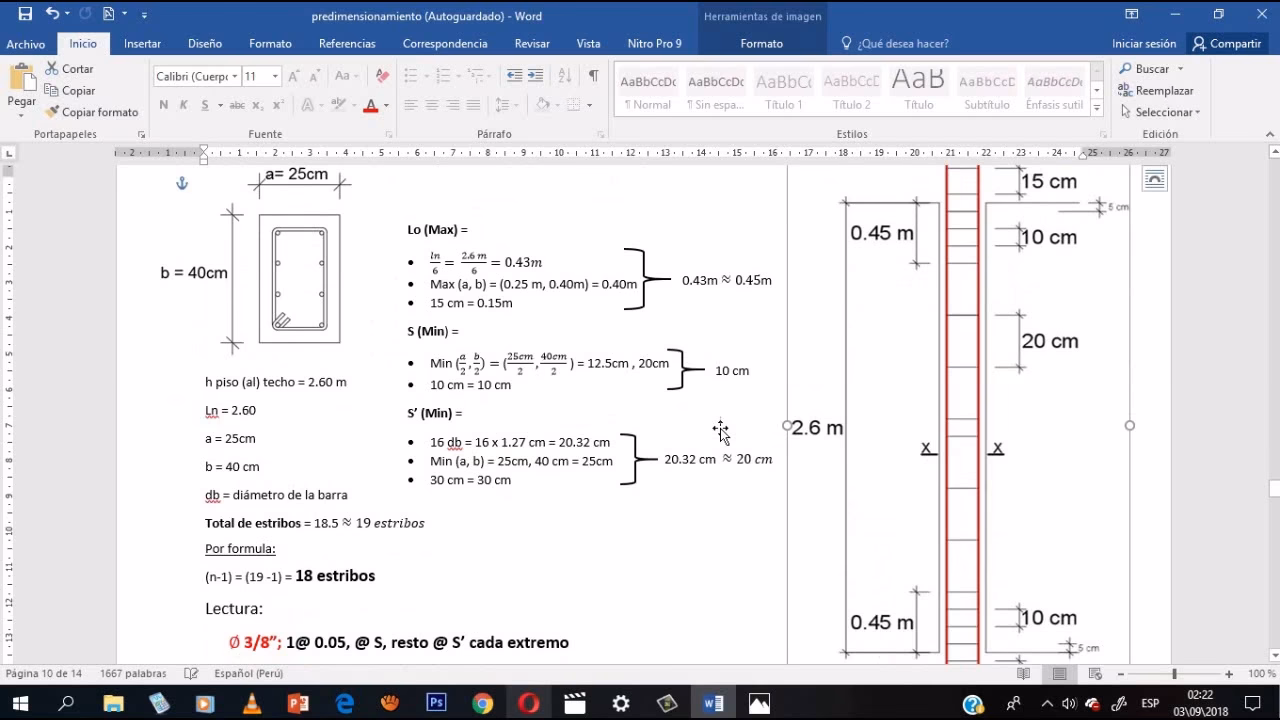

¿Cómo Hacer Estribos para Columnas? El Proceso y Consideraciones

La pregunta sobre cómo hacer estribos, especialmente para dimensiones específicas como una columna de 10x10 cm, es común. Si bien las columnas de 10x10 cm son relativamente pequeñas y suelen usarse para estructuras ligeras o elementos no portantes, el principio de fabricación de estribos es el mismo, independientemente del tamaño.

El proceso de fabricación de estribos implica principalmente el corte y doblado de barras de acero corrugado de diámetro adecuado (generalmente diámetros menores como 6 mm u 8 mm).

Pasos Generales para Fabricar Estribos:

1. Cálculo de la Longitud del Estribo: Para una columna de 10x10 cm (dimensiones exteriores del concreto), se debe considerar el recubrimiento del concreto. Si el recubrimiento es de 2.5 cm por cada lado, entonces el estribo interno debería tener lados de (10 - 2.5 - 2.5) = 5 cm. Sin embargo, en la práctica, los estribos se miden de centro a centro de las barras longitudinales que envuelven, o simplemente se resta el doble del recubrimiento más el diámetro del estribo. Por ejemplo, para un estribo que va por dentro de las barras longitudinales de una columna de 10x10 cm, y considerando un recubrimiento de 2.5 cm, el estribo sería de aproximadamente 5x5 cm (medido al exterior del estribo). Se suma la longitud de los cuatro lados y la longitud de los ganchos de amarre (generalmente 10 veces el diámetro de la barra del estribo, doblados a 135 grados o 90 grados según normativa).
2. Corte del Acero: Utilizando cizallas o una cortadora de barras, se corta la longitud total calculada de la barra de acero para cada estribo.
3. Doblado: Con la ayuda de una mesa de doblado de estribos, una dobladora manual o herramientas especializadas, la barra se dobla en los ángulos correctos para formar el cuadrado o rectángulo deseado. Es crucial que los ángulos sean precisos (90 grados para las esquinas) y que los ganchos de amarre se doblen correctamente para asegurar el confinamiento. Los ganchos deben tener una longitud mínima y un ángulo específico (generalmente 135 grados) para evitar que se abran bajo carga.
4. Verificación: Cada estribo debe ser verificado para asegurar que sus dimensiones sean las correctas y que los ángulos estén bien formados.

Para columnas pequeñas como las de 10x10 cm, la precisión en el doblado es aún más crítica debido a las dimensiones reducidas. A menudo, estas columnas se utilizan en muros divisorios o elementos secundarios, pero incluso así, requieren un adecuado refuerzo para su estabilidad y para la transferencia de cargas a los elementos principales.

Consecuencias de un Mal Espaciamiento de Estribos

Las consecuencias de no respetar las distancias de espaciamiento de los estribos son severas y pueden comprometer la integridad estructural de un edificio. Algunas de ellas incluyen:

• Reducción de la Capacidad de Carga: Sin el confinamiento adecuado, el concreto puede fallar prematuramente por aplastamiento, y las barras longitudinales pueden pandearse, reduciendo drásticamente la capacidad de la columna para soportar las cargas verticales.
• Fallas Frágiles: Las columnas con estribos mal espaciados tienden a tener fallas frágiles, es decir, fallan repentinamente sin previo aviso. En contraste, una columna bien diseñada con estribos adecuados mostrará ductilidad, deformándose significativamente antes de colapsar, lo que da tiempo a los ocupantes para evacuar.
• Vulnerabilidad Sísmica: En zonas de alta sismicidad, el espaciamiento inadecuado de los estribos es una de las principales causas de colapso de edificios. La falta de confinamiento en las zonas críticas puede llevar a la falla por cortante o a la pérdida de capacidad de las columnas durante un terremoto.
• Daños Estructurales Prematuros: Incluso sin un colapso total, un espaciamiento incorrecto puede llevar a la aparición temprana de grietas y daños en el concreto, lo que reduce la vida útil de la estructura y requiere reparaciones costosas.

Es por esto que la supervisión constante y el apego a los planos estructurales y las normativas vigentes son indispensables en cada etapa de la construcción.

Preguntas Frecuentes (FAQ)

¿Qué diámetro de acero se usa para los estribos?

El diámetro del acero para los estribos depende del diseño estructural, pero comúnmente se utilizan barras de 6 mm (1/4 de pulgada) u 8 mm (3/8 de pulgada). Para columnas de mayor tamaño o con mayores exigencias, se pueden requerir diámetros mayores.

¿Qué pasa si los estribos están muy separados?

Si los estribos están muy separados, el concreto pierde su confinamiento, lo que reduce su resistencia y ductilidad. Las barras longitudinales pueden pandearse más fácilmente, y la columna será más susceptible a fallas por cortante y a un comportamiento frágil, especialmente bajo cargas sísmicas.

¿Es necesario que los ganchos de los estribos estén a 135 grados?

Para aplicaciones sísmicas, la mayoría de las normativas exigen que los ganchos de los estribos en las zonas de confinamiento se doblen a 135 grados y tengan una longitud de extensión específica. Este ángulo proporciona un mejor anclaje y evita que el estribo se abra bajo esfuerzos extremos, asegurando el confinamiento del concreto.

¿Puedo usar estribos de alambre en lugar de varilla corrugada?

Generalmente no. Los estribos deben ser de varilla de acero corrugado para asegurar una buena adherencia con el concreto y para proporcionar la resistencia necesaria. El alambre, especialmente el alambre liso, no ofrece la misma capacidad de adherencia ni la resistencia mecánica requerida para la función de los estribos en columnas estructurales.

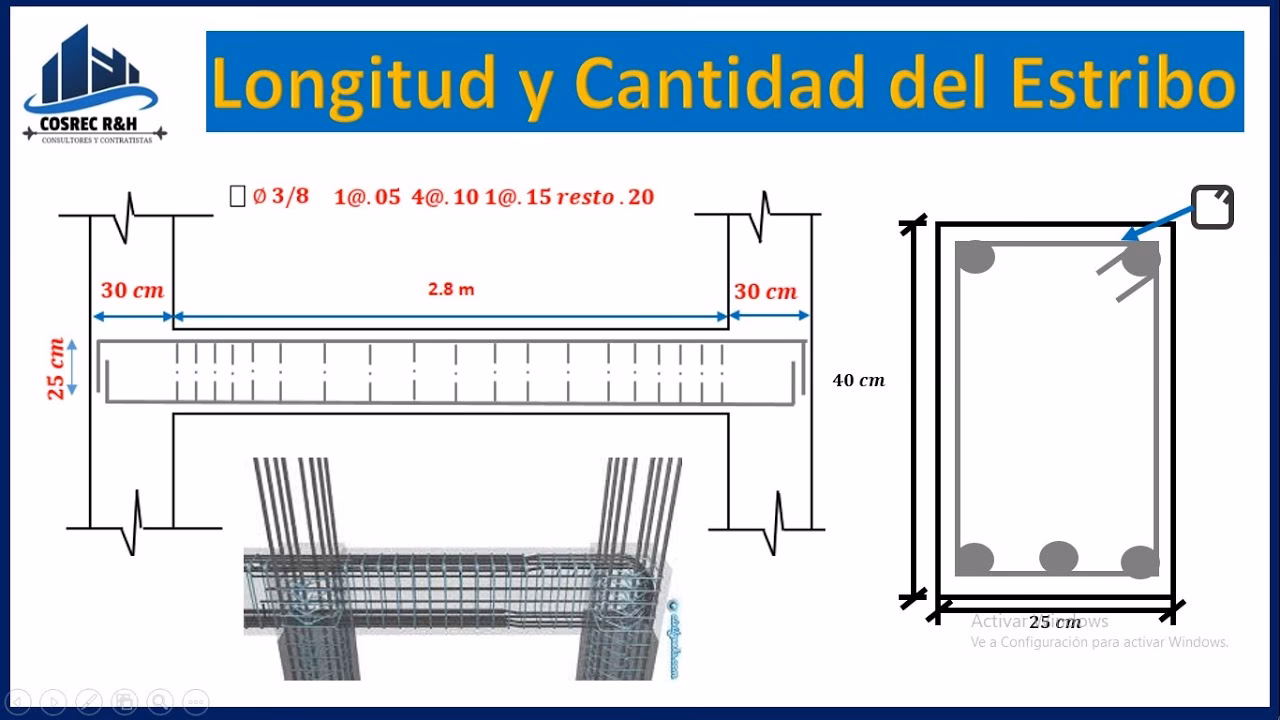

¿Cómo se calcula la cantidad de estribos para una columna?

Para calcular la cantidad, se divide la longitud total de la columna (menos la longitud de los encuentros críticos) por el espaciamiento general, y la longitud de los encuentros críticos por el espaciamiento crítico. Por ejemplo, una columna de 3 metros de altura, con 50 cm de zona crítica en cada extremo, tendría 2 metros de zona general. Si el espaciamiento general es de 20 cm y el crítico de 10 cm: (200 cm / 20 cm) + (2 * (50 cm / 10 cm)) = 10 + (2 * 5) = 10 + 10 = 20 estribos, más uno adicional para el inicio. Siempre es recomendable consultar los planos estructurales, que ya incluyen estas cantidades.

Consideraciones Finales

La correcta colocación de los estribos en las columnas es un pilar fundamental en la construcción de edificaciones seguras y duraderas. No es un detalle menor, sino una especificación crítica que distingue una estructura robusta de una vulnerable. La precisión en el espaciamiento, la calidad del material y la correcta ejecución de los doblados son aspectos que no deben pasarse por alto. Adherirse a las normativas de construcción y a las indicaciones de los planos estructurales no solo garantiza la seguridad de la obra, sino que también protege la inversión y la reputación de los profesionales involucrados.

Recuerde que el conocimiento y la aplicación rigurosa de estas técnicas son la base para construir con confianza, asegurando que cada columna no solo soporte el peso, sino que también resista las fuerzas más exigentes que la naturaleza pueda presentar.
