Cálculo de Esfuerzos: La Ingeniería de la Resistencia

En el vasto universo de la ingeniería y las ciencias de la Tierra, pocos conceptos son tan fundamentales y críticos como el cálculo de esfuerzos. Esta disciplina es la columna vertebral que asegura la integridad y la seguridad de todo, desde el rascacielos más imponente hasta el puente que cruza un río caudaloso, e incluso las formaciones geológicas que dan forma a nuestro planeta. Entender cómo las fuerzas internas actúan sobre un material o una estructura no es solo una cuestión académica; es una necesidad imperiosa para prevenir fallos catastróficos y garantizar que lo que construimos o analizamos pueda soportar las condiciones más exigentes. En este artículo, desglosaremos qué es el esfuerzo, cómo se calcula, los diferentes tipos que existen y las metodologías avanzadas que los ingenieros y geólogos emplean para desentrañar sus secretos, asegurando así un futuro más seguro y resiliente.

¿Qué es el Cálculo de Esfuerzos?

El cálculo de esfuerzos es una parte esencial de la ingeniería que implica determinar cómo las fuerzas internas se distribuyen y actúan sobre un cuerpo o una estructura. Estos cálculos son cruciales para garantizar que las estructuras no fallen bajo diversas condiciones de carga, ya sean estáticas, dinámicas o ambientales. El esfuerzo se define generalmente como la fuerza por unidad de área y representa la intensidad de las fuerzas internas que actúan dentro de un material. Es una medida de la resistencia interna que un material opone a una fuerza externa que intenta deformarlo. La precisión en estos cálculos es lo que permite a los ingenieros diseñar estructuras que no solo sean funcionales, sino también extraordinariamente seguras y duraderas.

Para ilustrar el cálculo de esfuerzos, consideremos un ejemplo sencillo de una barra de acero bajo tensión. Si aplicamos una fuerza de 1000 N a una barra de acero con una sección transversal de 0.01 m², el esfuerzo normal se calcula como:

Esfuerzo normal (tensión) = Fuerza / Área = 1000 N / 0.01 m² = 100,000 N/m²

Este cálculo elemental busca determinar si la barra puede soportar la carga sin fallar, comparando el esfuerzo calculado con la resistencia del material.

Esfuerzo y Deformación: Una Relación Indispensable

Cuando las fuerzas deformantes actúan sobre un objeto, pueden cambiar su forma y tamaño. La comprensión de esta interacción es fundamental en la mecánica de materiales. Aquí diferenciamos dos conceptos clave:

¿Qué es el Esfuerzo?

Siempre que una fuerza intenta deformar un objeto, se dice que el objeto está bajo esfuerzo o tensión. El esfuerzo se define como la fuerza deformante por unidad de área del objeto. Como podemos resolver cualquier fuerza que actúa sobre un objeto en direcciones paralelas y perpendiculares a la superficie, definimos:

• Esfuerzo Normal: Actúa perpendicularmente al área de la sección analizada. Este tipo de esfuerzo busca cambiar la longitud del objeto. Ejemplos comunes son la tensión (cuando las fuerzas tiran del material, alargándolo) y la compresión (cuando las fuerzas empujan el material, acortándolo).
• Esfuerzo Cortante: Actúa paralelamente al área de la sección analizada. Este esfuerzo tiende a causar deslizamiento o cizallamiento de una parte del material con respecto a otra, sin un cambio significativo en el volumen.

Si la fuerza que actúa sobre una superficie es “F” y el área de la superficie es “A”, entonces el esfuerzo viene dado por la relación: Esfuerzo = F/A. El esfuerzo tiene las mismas dimensiones que la presión, por lo que las unidades utilizadas para medir el esfuerzo son N/m² o Pascales (Pa), donde 1 Pa = 1 N/m².

¿Qué es la Deformación?

La deformación, también conocida como deformación unitaria, mide la cantidad de deformación relativa causada por una fuerza que actúa sobre un objeto. Por simplicidad, en el contexto de esfuerzos normales, consideramos la deformación axial. Supongamos que la longitud original del objeto es L₀ y, debido a la deformación, la longitud cambia a L₁. El cambio de longitud es ΔL = L₁ - L₀. La deformación unitaria se determina dividiendo este cambio de longitud calibrada ΔL entre la longitud inicial calibrada L₀ del espécimen:

Deformación (ε) = ΔL / L₀

Dado que el alargamiento o acortamiento viene dado por una fracción en la que el numerador y el denominador tienen unidades de longitud, la deformación en sí no tiene unidades; es una cantidad adimensional. Es común que las deformaciones se expresen como porcentaje.

La Relación Esfuerzo-Deformación: La Ley de Hooke

La relación entre esfuerzo y deformación es fundamental para entender el comportamiento de los materiales. Para muchos materiales elásticos, dentro de ciertos límites, el esfuerzo es directamente proporcional a la deformación. Esta relación se conoce como la Ley de Hooke, y se expresa como σ = E * ε, donde σ es el esfuerzo, ε es la deformación y E es el módulo de elasticidad o Módulo de Young, una propiedad intrínseca del material que indica su rigidez. Esta ley es crucial porque define la región elástica del material, donde este recuperará su forma original una vez que se retira la carga. Comprender esta relación es vital para el diseño seguro, ya que permite predecir cómo se comportará un material bajo carga sin que sufra deformaciones permanentes o fallos.

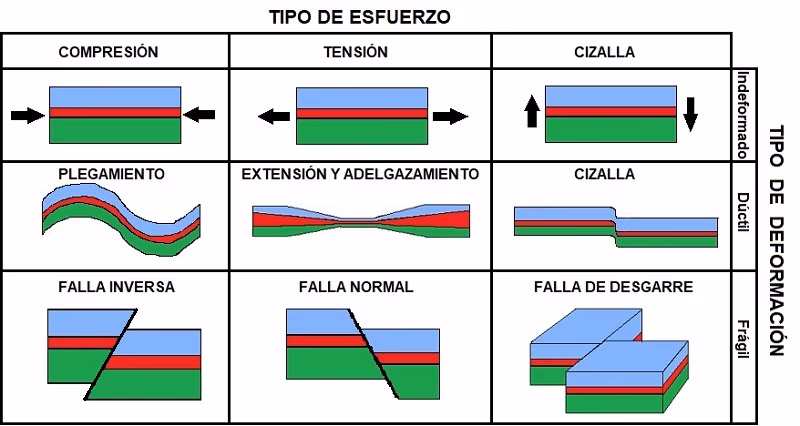

Esfuerzo Cortante en Geología

Un aspecto particular del esfuerzo cortante es su relevancia en el campo de la geología. El esfuerzo cortante en geología se refiere al estado de esfuerzo donde la forma de un material (en este caso, las rocas de la corteza terrestre) tiende a cambiar, generalmente por deslizamiento a lo largo de planos paralelos, sin un cambio particular de volumen. Es un factor significativo en el estudio de estructuras geológicas a gran escala, como las fallas y los pliegues. Las fallas son fracturas en la corteza terrestre donde ha habido un desplazamiento relativo de los bloques de roca, directamente causado por la acumulación de esfuerzos cortantes que superan la resistencia de la roca. Los pliegues, por otro lado, son deformaciones dúctiles de las capas de roca, resultado de esfuerzos compresivos y cortantes que actúan lentamente a lo largo del tiempo, haciendo que las rocas se doblen en lugar de fracturarse. El análisis de los esfuerzos cortantes es, por tanto, indispensable para comprender la tectónica de placas, la formación de montañas y la ocurrencia de terremotos.

Técnicas de Cálculo de Esfuerzos

El cálculo de esfuerzos es esencial para evaluar la capacidad de una estructura bajo diferentes condiciones de carga. A continuación, se describen diversas técnicas utilizadas para esta finalidad. Es importante elegir la técnica adecuada según el tipo de material, la complejidad de la geometría y la aplicación específica de la estructura. Esto garantiza la estabilidad y seguridad de la construcción.

Método de Elementos Finitos (FEM)

El Método de Elementos Finitos (FEM) es, sin duda, una de las herramientas computacionales más poderosas y versátiles en la ingeniería moderna para el cálculo de esfuerzos. Su fortaleza radica en su capacidad para abordar la complejidad: permite dividir una estructura o un cuerpo continuo, sin importar cuán intrincado sea su diseño, en una serie de partes más pequeñas y manejables, conocidas como 'elementos finitos'. Cada uno de estos elementos está interconectado en puntos llamados 'nodos'. Al descomponer un problema complejo en una multitud de problemas más simples para cada elemento, y luego ensamblar las soluciones de todos ellos, el FEM puede aproximar con gran precisión la distribución de cargas, desplazamientos y, crucialmente, los esfuerzos internos en toda la estructura. Esta técnica es omnipresente en sectores de alta tecnología como la aeronáutica, donde la optimización de peso y la resistencia son vitales, y la automoción, para prever el comportamiento de los vehículos en colisiones o bajo cargas dinámicas. El modelo matemático para un elemento finito suele involucrar matrices de rigidez, que se resuelven para determinar desplazamientos nodales, posteriormente utilizados para calcular los esfuerzos locales. Por ejemplo, en un problema unidimensional que describe el comportamiento de un resorte, la ecuación diferencial de equilibrio se transforma en un sistema discreto de ecuaciones algebraicas que el FEM resuelve de manera eficiente. Esta aproximación numérica no solo permite analizar geometrías y materiales complejos, sino que también es invaluable para simular condiciones de carga dinámicas o no lineales, que serían intratables con métodos analíticos tradicionales.

Método de la Línea de Influencia

El método de la línea de influencia es crucial cuando se analiza cómo cambian los esfuerzos en una estructura, como un puente, debido a la carga móvil. Este método permite determinar el efecto máximo de las cargas móviles en puntos críticos de la estructura. Para aplicar este método, se grafican las líneas de influencia, las cuales indican la respuesta (reacción, fuerza cortante, momento flector o deflexión) de cualquier sección a una unidad de carga aplicada en cualquier parte de la estructura. Supongamos que deseas calcular el esfuerzo máximo en el centro de un puente debido a una carga móvil. Utilizar la línea de influencia te permite identificar exactamente dónde debe situarse la carga para maximizar el esfuerzo. Puedes representar el esfuerzo en el puente por medio de: Esfuerzo = (Carga × Valor de la línea de influencia en la sección) / Longitud total. En estructuras donde es crucial considerar cargas móviles, como puentes o grúas, no basta con realizar un análisis sencillo. Las líneas de influencia permiten determinar no solo dónde las cargas dinámicas crean el máximo esfuerzo, sino también en qué situación el esfuerzo es crítico para el diseño, mejorando así la confiabilidad del análisis.

Método de Integración Directa

El método de integración directa se usa típicamente para estructuras sencillas, como vigas y columnas, bajo condiciones de carga y contorno bien definidas. Este enfoque implica resolver ecuaciones de equilibrio que se derivan de las condiciones de frontera y de las fuerzas aplicadas sobre la estructura. Generalmente, estas ecuaciones involucran integrales que describen cómo las fuerzas internas distribuyen los esfuerzos a lo largo del elemento. Este método es más efectivo cuando se combinan con leyes de material específicas, como la Ley de Hooke para materiales elásticos. Para un ejemplo concreto, considera una viga en voladizo bajo una carga distribuida. La ecuación diferencial para el esfuerzo en la viga es: EI d⁴w/dx⁴ = q(x), donde EI es la rigidez flexional, w es el desplazamiento y q(x) es la carga distribuida que actúa sobre la viga. Solo se necesita integrar esta ecuación secuencialmente, ajustando las constantes conforme a las condiciones de frontera, para obtener las funciones de momento flector y esfuerzo cortante. El uso de la integración directa revela de manera elegante cómo los esfuerzos se distribuyen a lo largo de elementos estructurales. Este método es especialmente útil en la educación para demostrar principios básicos de mecánica estructural. Además, dado que emplea funciones continuas y matemáticas analíticas estándar, permite obtener, a menudo, soluciones exactas, que son ideales para la validación de métodos numéricos más complejos, como el FEM. Aunque este método puede ser algo limitado al tratar con geometrías complejas o heterogéneas, su claridad es instruccional.

Método de Superposición de Cargas

Otra técnica esencial en el análisis de esfuerzos es el método de superposición de cargas. Este método es aplicable cuando las leyes de material son lineales (es decir, el material se comporta elásticamente) y las deflexiones son pequeñas. Permite calcular las reacciones, desplazamientos y esfuerzos causados por múltiples cargas actuando de manera simultánea al considerar sus efectos por separado y luego sumarlos. Este enfoque es especialmente práctico en análisis estáticos y estructurales complejos donde las cargas pueden combinarse aditivamente. Es crucial recordar que la superposición solo es válida en la región elástica del material analizado. Imagina un puente sencillo soportando dos tipos de cargas: una carga de tráfico constante y una carga de viento variable. Para determinar el momento total en una sección específica del puente, primero calcula el momento debido a cada carga por separado y luego los suma: M_total = M_tráfico + M_viento. La suma de estas contribuciones individuales proporciona el momento total en la sección, garantizando el análisis preciso y seguro. Este principio simplifica enormemente el análisis de sistemas con múltiples cargas, permitiendo a los ingenieros manejar escenarios de carga complejos de manera eficiente.

Cálculo de Esfuerzos en Vigas

El cálculo de esfuerzos en vigas es una práctica crucial en el ámbito de la ingeniería para analizar cómo las fuerzas afectan su estructura. Las vigas son elementos estructurales horizontales o inclinados que soportan cargas transversales a su eje y se encuentran en diversas construcciones, desde puentes hasta edificios, lo que hace que su análisis sea fundamental para la seguridad y estabilidad estructural. Comprender los diferentes tipos de cargas y cómo se distribuyen sobre una viga te permite identificar áreas críticas donde las tensiones podrían exceder los límites permisibles del material, evitando así fallos estructurales inesperados.

Ejemplos de Cálculo de Esfuerzos en Vigas

Para calcular los esfuerzos en vigas, se deben considerar varios tipos de cargas, tales como:

• Cargas Puntuales: Concentradas en un solo punto, como el peso de una columna sobre una viga.
• Cargas Distribuidas: Repartidas a lo largo de una sección de la viga, como el peso de un muro o de la nieve.
• Momentos Aplicados: Fuerzas que tienden a rotar la viga.

Estas cargas externas generan esfuerzos internos en la viga: el momento flector y la fuerza cortante. El momento flector tiende a doblar la viga, mientras que la fuerza cortante tiende a cizallarla. Supongamos que tienes una viga simplemente apoyada sujeta a una carga puntual (P) en el centro y de longitud (L). Para calcular el momento flector máximo en el centro, utiliza la fórmula: M_max = (P × L) / 4. Este cálculo ayuda a determinar la sección más crítica en la viga para reforzar su diseño.

Cuando analizas vigas bajo diferentes tipos de carga, también puedes usar diagramas de momento y cortante para visualizar cómo estas fuerzas internas varían a lo largo de la viga. Estos diagramas son herramientas gráficas que facilitan la comprensión de la distribución de esfuerzos y ayudan a localizar puntos críticos donde los esfuerzos son máximos. Por ejemplo, para una viga en voladizo con una carga distribuida constante, el diagrama de esfuerzo cortante tiene una pendiente constante, mientras que el diagrama de momento flector es una parábola invertida. Estos perfiles indican que las tensiones más altas generalmente se ubican en los apoyos y en los extremos libres de las vigas.

El Factor de Seguridad (FS): Garantizando la Resistencia

Un elemento crucial en el cálculo de esfuerzos es el Factor de Seguridad (FS). Este es el cociente entre la resistencia de diseño de un material (o la carga máxima que puede soportar) y los esfuerzos esperados en condiciones de servicio. Su propósito es proporcionar una capa adicional de seguridad al diseño, compensando las incertidumbres en el cálculo, la variabilidad en las propiedades de los materiales, los errores de fabricación y las cargas imprevistas. Un FS mayor que 1 indica que la estructura es capaz de soportar las cargas esperadas sin fallar, mientras que un FS de 2 o más es común en muchas aplicaciones de ingeniería crítica para asegurar una robustez significativa. Cálculos precisos de esfuerzos son básicos para determinar un FS adecuado y garantizar la seguridad y la estabilidad estructural a largo plazo de cualquier proyecto.

Aplicaciones Prácticas del Cálculo de Esfuerzos

El cálculo de esfuerzos no es una disciplina meramente teórica; sus aplicaciones son vastas y se extienden a casi todos los campos de la ingeniería y más allá:

• Edificación y Construcción: Diseño de cimientos, columnas, vigas, losas y muros para soportar el peso propio, cargas de ocupación, viento, sismos y nieve.
• Ingeniería Civil e Infraestructura: Diseño de puentes, túneles, presas, carreteras y vías férreas, asegurando su capacidad para resistir cargas vehiculares, fuerzas hidrostáticas y movimientos del terreno.
• Ingeniería Mecánica: Diseño de componentes de maquinaria, motores, robots y vehículos, donde la resistencia a la fatiga, vibraciones y cargas extremas es fundamental.
• Ingeniería Aeroespacial: Diseño de aeronaves y naves espaciales, donde la optimización de peso y la resistencia a condiciones extremas de vuelo son críticas.
• Ingeniería Naval: Diseño de barcos y estructuras marinas que deben soportar fuerzas de olas, corrientes y cargas de transporte.
• Geología y Geotecnia: Análisis de la estabilidad de taludes, túneles, presas y la predicción del comportamiento de masas rocosas y suelos bajo carga, incluyendo la comprensión de fallas y terremotos.

En todas estas aplicaciones, un análisis riguroso de los esfuerzos es lo que permite la innovación, la eficiencia y, lo más importante, la seguridad de las estructuras y sistemas que definen nuestro mundo moderno.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre esfuerzo y deformación?

La principal diferencia es que el esfuerzo mide la fuerza interna por unidad de área que un material experimenta cuando se somete a una carga, expresada en unidades de presión (Pascal o N/m²). La deformación, por otro lado, mide el cambio relativo en la forma o el tamaño de un objeto debido a esa fuerza, y es una cantidad adimensional (sin unidades), a menudo expresada como porcentaje.

¿Por qué es crucial el cálculo de esfuerzos en ingeniería?

Es crucial porque permite a los ingenieros predecir cómo se comportarán los materiales y las estructuras bajo diversas condiciones de carga. Esto es fundamental para garantizar la seguridad, la durabilidad y la eficiencia de cualquier diseño, evitando fallos estructurales que podrían tener consecuencias catastróficas.

¿Qué es el método de elementos finitos (FEM) y cuándo se usa?

El FEM es una técnica computacional que divide una estructura compleja en partes más pequeñas (elementos finitos) para analizar cómo se distribuyen las fuerzas y los esfuerzos. Se usa ampliamente en ingeniería moderna para el diseño y análisis de estructuras complejas en industrias como la aeronáutica, automoción y construcción, donde los métodos analíticos tradicionales son insuficientes.

¿Cómo se relaciona el esfuerzo cortante con la geología?

En geología, el esfuerzo cortante es la fuerza que causa el deslizamiento de rocas a lo largo de planos paralelos. Es un factor clave en la formación de estructuras geológicas como fallas (fracturas con desplazamiento) y pliegues (deformaciones por doblamiento de rocas), y es fundamental para entender la tectónica de placas y los terremotos.

¿Qué es el factor de seguridad (FS)?

El Factor de Seguridad (FS) es una medida de la capacidad de una estructura o componente para soportar una carga más allá de lo que se espera en condiciones normales de operación. Se calcula como la relación entre la resistencia última del material y el esfuerzo máximo de trabajo. Un FS mayor que uno indica que la estructura es más resistente de lo necesario para las cargas esperadas, proporcionando un margen de seguridad contra incertidumbres y fallos.

En conclusión, el cálculo de esfuerzos es una piedra angular en el diseño y análisis de estructuras y sistemas en diversas disciplinas. Desde la comprensión de la interacción entre esfuerzo y deformación hasta la aplicación de técnicas avanzadas como el Método de Elementos Finitos, la capacidad de predecir y controlar cómo los materiales responden a las fuerzas es lo que nos permite construir un mundo más seguro, eficiente y resiliente. La precisión en estos cálculos no solo es una garantía de seguridad, sino también una puerta a la innovación, permitiendo que la ingeniería y la geología continúen empujando los límites de lo posible.
