Calculando el Volumen de Cimentaciones: Guía Práctica

En el mundo de la construcción, la cimentación es mucho más que una base; es el corazón invisible que soporta toda la estructura. Un cálculo preciso de su volumen no es solo una buena práctica, es una necesidad imperiosa para garantizar la estabilidad, la seguridad y la viabilidad económica de cualquier proyecto. Imagínese ordenar demasiado material y ver cómo el exceso se convierte en un desperdicio costoso, o peor aún, quedarse corto y paralizar la obra. Calcular el volumen de una cimentación, también conocido como su cubicaje, es un paso fundamental que todo profesional o entusiasta de la construcción debe dominar.

Este artículo le guiará a través de los principios fundamentales y las fórmulas esenciales para determinar el volumen de los tipos de cimentaciones más comunes. Desde las sencillas zapatas aisladas hasta las complejas losas de cimentación, desglosaremos cada proceso para que pueda realizar sus cálculos con confianza y precisión.

¿Por Qué es Crucial el Cálculo Preciso del Volumen de Cimentación?

La importancia de obtener el volumen exacto de una cimentación va más allá de un simple número. Afecta directamente a varios aspectos críticos de un proyecto de construcción:

• Control de Costos: El hormigón, el acero y la mano de obra asociada a la cimentación representan una parte significativa del presupuesto total. Un cálculo preciso permite estimar los costos de materiales y mano de obra con exactitud, evitando gastos inesperados o la necesidad de reajustes presupuestarios a mitad de obra.
• Optimización de Materiales: Saber la cantidad exacta de hormigón, por ejemplo, reduce el desperdicio. Pedir la cantidad justa minimiza el excedente que tendría que ser desechado o almacenado, lo que genera costos adicionales y un impacto ambiental innecesario.
• Planificación Logística: El volumen de la cimentación determina la cantidad de camiones de hormigón que se necesitarán, los tiempos de entrega y la capacidad de bombeo. Una planificación deficiente puede causar retrasos significativos en el cronograma del proyecto.
• Calidad y Seguridad Estructural: Si bien el cálculo de volumen no afecta directamente la resistencia del hormigón, una estimación incorrecta puede llevar a decisiones apresuradas o a una ejecución deficiente si los recursos no están disponibles cuando se necesitan. Una cimentación bien planificada y ejecutada es sinónimo de una estructura segura y duradera.
• Eficiencia en el Proceso: Una vez que se tiene el volumen, se pueden coordinar de manera eficiente otras tareas como la excavación, la instalación de armaduras y el vertido del hormigón, lo que contribuye a la eficiencia general del proyecto.

Tipos Comunes de Cimentaciones y sus Formas Geométricas

Para calcular el volumen, primero debemos entender las formas geométricas básicas que adoptan las cimentaciones. Cada tipo de cimentación se adapta a diferentes condiciones de suelo y cargas estructurales:

Zapatas Aisladas

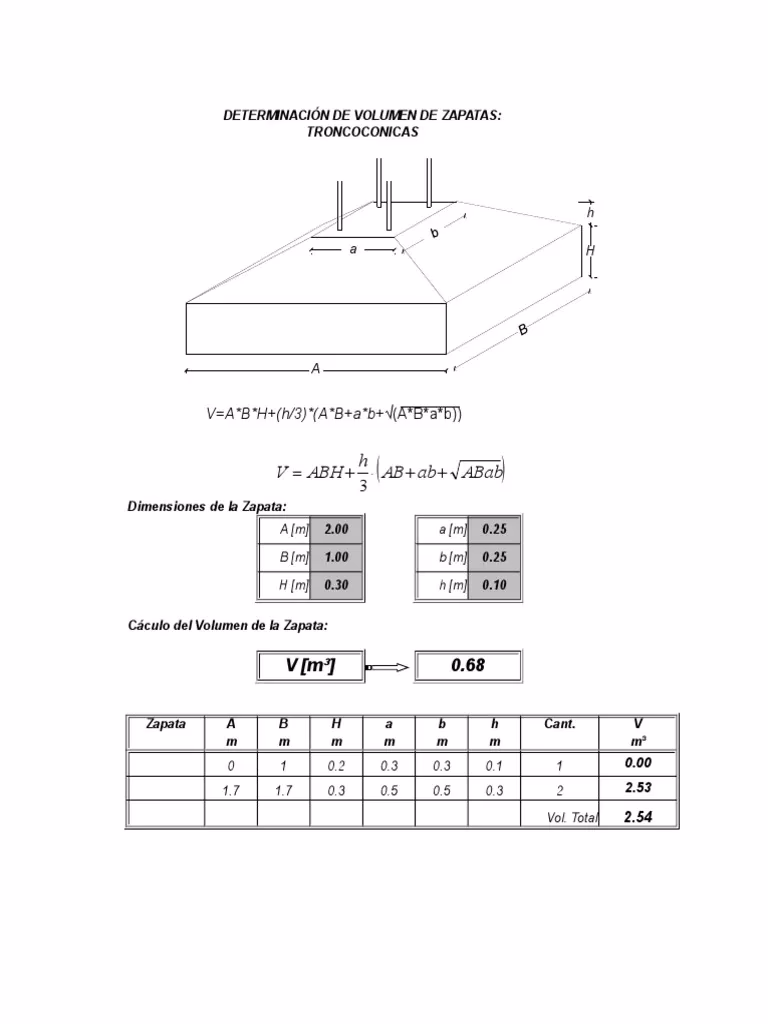

Son elementos de cimentación superficial que soportan una columna o pilar individual. Su forma más común es un prisma rectangular o cuadrado, aunque pueden ser escalonadas o troncopiramidales para optimizar el reparto de cargas. Para efectos de cálculo de volumen de hormigón, la forma prismática es la más directa.

Zapatas Corridas o Continuas

Estas cimentaciones se extienden linealmente bajo muros de carga o una hilera de pilares. Su forma es la de un prisma rectangular alargado.

Losas de Cimentación (Radieres)

Una losa de cimentación es una placa de hormigón armado que cubre toda la superficie del edificio, distribuyendo la carga sobre una gran área. Su forma es la de un prisma rectangular (o una forma irregular que puede descomponerse en rectángulos) de espesor constante.

Pilotes

Son elementos de cimentación profunda que transfieren las cargas a estratos de suelo más resistentes a gran profundidad. Su forma es cilíndrica.

Fórmulas Geométricas Fundamentales para el Volumen

Antes de sumergirnos en los cálculos específicos, repasemos las fórmulas básicas de volumen que utilizaremos:

• Volumen de un Prisma Rectangular (o Cubo):
  V = Largo (L) × Ancho (A) × Alto (H)
• Volumen de un Cilindro:
  V = π × Radio (r)² × Altura (H)
  Donde π (Pi) es aproximadamente 3.14159, y el radio es la mitad del diámetro.

Es fundamental que todas las dimensiones se expresen en las mismas unidades (por ejemplo, metros) para obtener el volumen en metros cúbicos (m³).

Cálculo Detallado del Volumen por Tipo de Cimentación

A continuación, presentamos cómo aplicar estas fórmulas a cada tipo de cimentación, con ejemplos prácticos:

1. Cálculo del Volumen para Zapatas Aisladas

La mayoría de las zapatas aisladas se calculan como un prisma rectangular simple, ignorando los chaflanes o escalones para una estimación inicial de hormigón, o calculando cada sección si se busca extrema precisión.

Fórmula: V = Largo (L) × Ancho (A) × Alto (H)

Ejemplo:
Si una zapata aislada tiene un largo de 2.0 metros, un ancho de 1.5 metros y una altura (espesor) de 0.60 metros.

V = 2.0 m × 1.5 m × 0.60 m
V = 1.80 m³

Si el proyecto tiene 10 zapatas idénticas, el volumen total de hormigón sería: 1.80 m³/zapata × 10 zapatas = 18.0 m³.

2. Cálculo del Volumen para Zapatas Corridas

Las zapatas corridas son esencialmente un largo prisma rectangular.

Fórmula: V = Longitud Total (Lt) × Ancho (A) × Alto (H)

Ejemplo:
Supongamos que tenemos una zapata corrida de 25 metros de longitud total, con un ancho de 0.80 metros y una altura de 0.50 metros.

V = 25 m × 0.80 m × 0.50 m
V = 10.0 m³

3. Cálculo del Volumen para Losas de Cimentación (Radieres)

Las losas de cimentación se calculan multiplicando el área de la losa por su espesor.

Fórmula: V = Área de la Losa (Al) × Espesor (E)

Para calcular el Área de la Losa, si es rectangular, simplemente multiplique su largo por su ancho. Si la losa tiene una forma irregular, deberá dividirla en formas geométricas más simples (rectángulos, triángulos) y sumar sus áreas.

Ejemplo:
Una losa de cimentación rectangular de 12 metros de largo por 8 metros de ancho, con un espesor de 0.30 metros.

Área de la Losa (Al) = 12 m × 8 m = 96 m²
V = 96 m² × 0.30 m
V = 28.8 m³

4. Cálculo del Volumen para Pilotes

Los pilotes son elementos cilíndricos, por lo que utilizamos la fórmula del volumen de un cilindro.

Fórmula: V = π × Radio (r)² × Longitud (L) (donde L es la profundidad del pilote)

Recuerde que el radio es la mitad del diámetro.

Ejemplo:
Un pilote tiene un diámetro de 0.60 metros y una longitud (profundidad) de 15 metros.

Radio (r) = Diámetro / 2 = 0.60 m / 2 = 0.30 m
V = 3.14159 × (0.30 m)² × 15 m
V = 3.14159 × 0.09 m² × 15 m
V ≈ 4.24 m³

Si el proyecto requiere 30 pilotes de estas dimensiones, el volumen total de hormigón para pilotes sería: 4.24 m³/pilote × 30 pilotes ≈ 127.2 m³.

Factores Adicionales a Considerar para una Estimación Óptima

Aunque las fórmulas nos dan el volumen teórico, en la práctica hay otros factores que influyen en la cantidad real de hormigón a pedir:

• Desperdicio de Material (Merma): Es una buena práctica añadir un porcentaje de desperdicio al volumen calculado. Esto cubre derrames, errores menores, o la necesidad de rellenar pequeñas irregularidades. Un porcentaje común es entre el 5% y el 10% del volumen total. Para hormigón, un 5% suele ser suficiente si la planificación es buena.
• Sobre-excavación: El volumen de excavación siempre será mayor que el volumen de hormigón, debido a la necesidad de espacio para trabajar, entibaciones, y taludes. Es importante no confundir el volumen de excavación con el volumen de hormigón de la cimentación.
• Nivelación y Regularidad: Si el fondo de la excavación no es perfectamente nivelado o tiene irregularidades, se necesitará un poco más de hormigón para rellenar esos espacios.
• Prueba de Asentamiento (Cono de Abrams): Aunque no afecta el volumen, el control de calidad del hormigón es crucial. Asegurarse de que el hormigón tenga la trabajabilidad correcta es tan importante como el volumen.

Tabla Comparativa de Fórmulas de Volumen para Cimentaciones

Herramientas para el Cálculo de Volumen

Si bien una calculadora básica es suficiente para las fórmulas presentadas, para proyectos más grandes o complejos, existen herramientas que pueden facilitar el proceso:

• Hojas de Cálculo: Programas como Microsoft Excel o Google Sheets son excelentes para organizar los datos de múltiples cimentaciones y automatizar los cálculos. Puede crear plantillas que simplemente requieran introducir las dimensiones.
• Aplicaciones Móviles y Software Especializado: Hay numerosas aplicaciones y programas de software de construcción que incluyen módulos para el cálculo de volúmenes de hormigón, lo que puede ser muy útil en el campo.
• Software BIM (Building Information Modeling): Para proyectos de gran escala, el software BIM puede calcular volúmenes de manera automática a partir de los modelos 3D de la estructura, ofreciendo una precisión y eficiencia inigualables.

Preguntas Frecuentes (FAQ)

¿Para qué se calcula el volumen de una cimentación?

Se calcula para determinar la cantidad exacta de materiales (principalmente hormigón) necesarios, estimar costos, planificar la logística de entrega y vertido, y asegurar la eficiencia y seguridad del proyecto.

¿Qué unidades se utilizan para el volumen de hormigón?

Generalmente se utilizan metros cúbicos (m³), aunque en algunos países o contextos pueden usarse yardas cúbicas (yd³).

¿Debo considerar el desperdicio de hormigón al hacer el pedido?

Sí, es altamente recomendable añadir un porcentaje de desperdicio (usualmente entre 5% y 10%) al volumen teórico calculado para cubrir imprevistos, derrames o irregularidades en la excavación. Esto asegura que no se quede corto de material.

¿Es lo mismo el volumen de excavación que el volumen de hormigón de la cimentación?

No, son diferentes. El volumen de excavación es el espacio total removido del terreno, que siempre será mayor que el volumen de hormigón de la cimentación. La excavación considera los taludes, el espacio de trabajo y el ensanchamiento necesario para el encofrado. El volumen de hormigón es solo el espacio que ocupará el material dentro de la cimentación.

¿Pueden las calculadoras en línea o apps ayudar con esto?

Sí, muchas calculadoras en línea y aplicaciones móviles están diseñadas específicamente para calcular volúmenes de hormigón para diferentes tipos de elementos estructurales, incluidas las cimentaciones. Son herramientas útiles para verificaciones rápidas y para simplificar el proceso.

¿Qué pasa si la cimentación tiene una forma muy irregular?

Si la cimentación tiene una forma irregular que no se ajusta a las figuras geométricas básicas, deberá descomponerla en formas más simples (rectángulos, triángulos, cilindros, etc.), calcular el volumen de cada una y luego sumarlos para obtener el volumen total.

Conclusión

El cálculo del volumen de una cimentación es una habilidad fundamental en la construcción que impacta directamente en la viabilidad económica y la calidad estructural de cualquier proyecto. Dominar las fórmulas básicas y considerar los factores adicionales como el desperdicio, le permitirá realizar estimaciones precisas, optimizar sus recursos y contribuir a la seguridad y éxito de sus obras. La precisión en este paso inicial es una inversión que rinde frutos a lo largo de todo el ciclo de vida del proyecto.
