Voltaje de LEDs: Guía Completa para Entenderlos

En el vasto y brillante universo de la electrónica, los diodos emisores de luz, o LEDs, se han convertido en componentes omnipresentes. Desde la luz indicadora más simple hasta sistemas de iluminación complejos, su eficiencia y versatilidad son inigualables. Sin embargo, un error común para muchos entusiastas y profesionales es no comprender a fondo cómo funciona el voltaje en estos pequeños emisores de luz. Conocer el voltaje exacto de un LED no es solo una cuestión de curiosidad, es fundamental para diseñar circuitos seguros, eficientes y, sobre todo, para evitar que tus valiosos LEDs se quemen instantáneamente. Este artículo te guiará a través de los métodos para determinar el voltaje de un diodo LED, cómo calcularlo en un circuito y qué considerar con las populares tiras LED, asegurando que tus proyectos brillen con todo su potencial.

¿Qué es el Voltaje de Polarización Directa (Vf) de un LED?

Antes de sumergirnos en cómo determinar el voltaje de un LED, es crucial entender qué representa este valor. A diferencia de una resistencia, que simplemente limita la corriente en proporción al voltaje aplicado (Ley de Ohm), un diodo LED es un dispositivo semiconductor que funciona de una manera particular. Para que un LED emita luz, debe ser polarizado en directa, lo que significa que la corriente debe fluir desde su ánodo (terminal positivo) hacia su cátodo (terminal negativo). Cuando esto ocurre, una cierta cantidad de voltaje se 'cae' o se 'consume' a través del LED. Este es el valor que conocemos como Voltaje de Polarización Directa, o Vf.

El Vf es la tensión mínima que necesita el LED para empezar a conducir corriente de manera efectiva y, por lo tanto, para emitir luz. Una vez que se alcanza este umbral de voltaje, el LED se vuelve altamente conductivo y la corriente a través de él aumenta exponencialmente con pequeños incrementos de voltaje. Esto significa que si aplicas un voltaje incluso ligeramente superior a su Vf sin una limitación de corriente adecuada, el LED puede dañarse o quemarse instantáneamente debido a un exceso de corriente. Es por esta razón que los LEDs casi siempre se utilizan con una resistencia limitadora de corriente en serie, que absorbe el voltaje excedente y asegura que la corriente que fluye a través del LED se mantenga dentro de sus límites seguros.

Métodos para Determinar el Voltaje de un Diodo LED

Identificar el voltaje de un LED puede parecer complicado, especialmente si no hay marcas obvias en el componente. Afortunadamente, existen varios métodos, desde los más precisos hasta las aproximaciones útiles, que te permitirán conocer el Vf de tus LEDs.

1. Consulta de Hojas de Datos (Datasheets): El Método Más Preciso

El método más confiable y preciso para conocer el voltaje de un LED es consultar su hoja de datos (datasheet). Cada fabricante proporciona un documento técnico detallado para sus componentes, que incluye todas las especificaciones eléctricas y físicas. En el datasheet, buscarás el parámetro etiquetado comúnmente como "Forward Voltage (Vf)" o "Typical Forward Voltage". A menudo se proporciona como un rango (por ejemplo, 2.0V - 2.2V) para una corriente de operación específica (por ejemplo, @ 20mA). Si tienes el número de parte del LED (que a veces está impreso en el propio componente o en el embalaje), una búsqueda rápida en línea te llevará a su datasheet.

Este método es infalible porque proviene directamente del fabricante y considera las características exactas del semiconductor utilizado. Es especialmente importante para LEDs de alta potencia o aquellos con requisitos de corriente muy específicos, donde un error mínimo en el voltaje puede tener consecuencias significativas en el rendimiento y la vida útil del componente. Siempre que sea posible, utiliza este método.

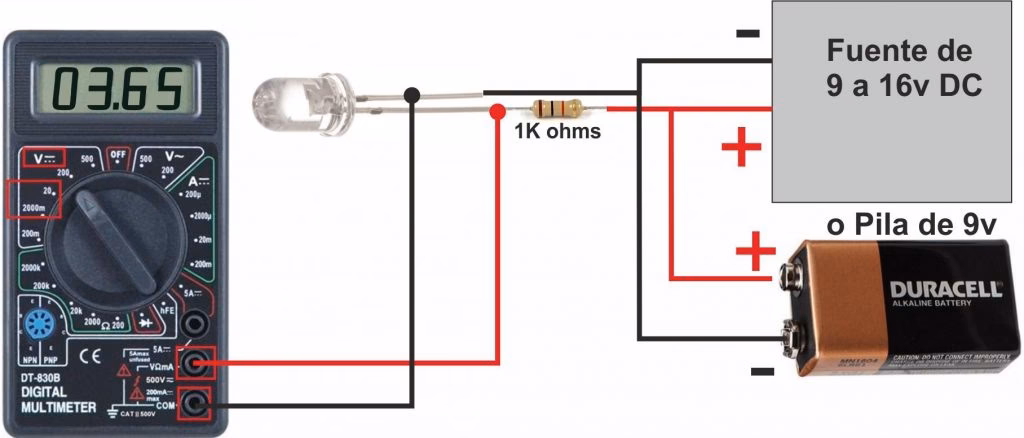

2. Medición con un Multímetro: Una Aproximación Útil

Si no tienes acceso a la hoja de datos, un multímetro digital puede ser una herramienta útil para obtener una aproximación del Vf. La mayoría de los multímetros modernos tienen una función de prueba de diodos, que está diseñada precisamente para medir la caída de voltaje a través de un diodo cuando se le aplica una pequeña corriente constante (generalmente unos pocos miliamperios) desde el propio multímetro.

Para medir el Vf de un LED con un multímetro:

1. Configura tu multímetro en el modo de prueba de diodos (suele estar simbolizado con un diodo o un símbolo de flecha).
2. Conecta la punta de prueba roja (positiva) del multímetro al ánodo (pata más larga o terminal positivo) del LED.
3. Conecta la punta de prueba negra (negativa) del multímetro al cátodo (pata más corta o terminal negativo) del LED.
4. El multímetro mostrará el valor de la caída de voltaje en voltios. Si el LED no enciende o el multímetro muestra "OL" (Overload), invierte las puntas de prueba, ya que el LED es un diodo y solo conduce en una dirección.

Es importante destacar que la corriente suministrada por el multímetro en este modo es muy baja, por lo que el LED puede encenderse muy débilmente o no encenderse en absoluto. El valor mostrado será una estimación razonable del Vf, pero no es tan preciso como el datasheet, ya que el Vf puede variar ligeramente con la corriente de operación.

3. Aproximación por Color: Una Guía General

Aunque no es un método exacto, el color de la luz emitida por un LED puede darte una buena idea de su voltaje de polarización directa. Esto se debe a que el color de la luz está directamente relacionado con el material semiconductor utilizado en el LED, y diferentes materiales tienen diferentes bandas de energía, lo que resulta en distintas caídas de voltaje.

Aquí tienes una tabla de voltajes típicos para diferentes colores de LED:

Es importante recordar que estos son rangos típicos y pueden variar entre fabricantes y modelos específicos. Utiliza esta tabla como una guía inicial, pero siempre intenta verificar con los métodos más precisos si la aplicación lo requiere.

4. Identificación del Modelo o Número de Parte

En algunos casos, especialmente con LEDs de mayor tamaño o potencia, puede haber un número de modelo impreso directamente en el cuerpo del LED. Si puedes encontrar este número, una búsqueda en línea te permitirá acceder a su datasheet y, por lo tanto, a su Vf exacto.

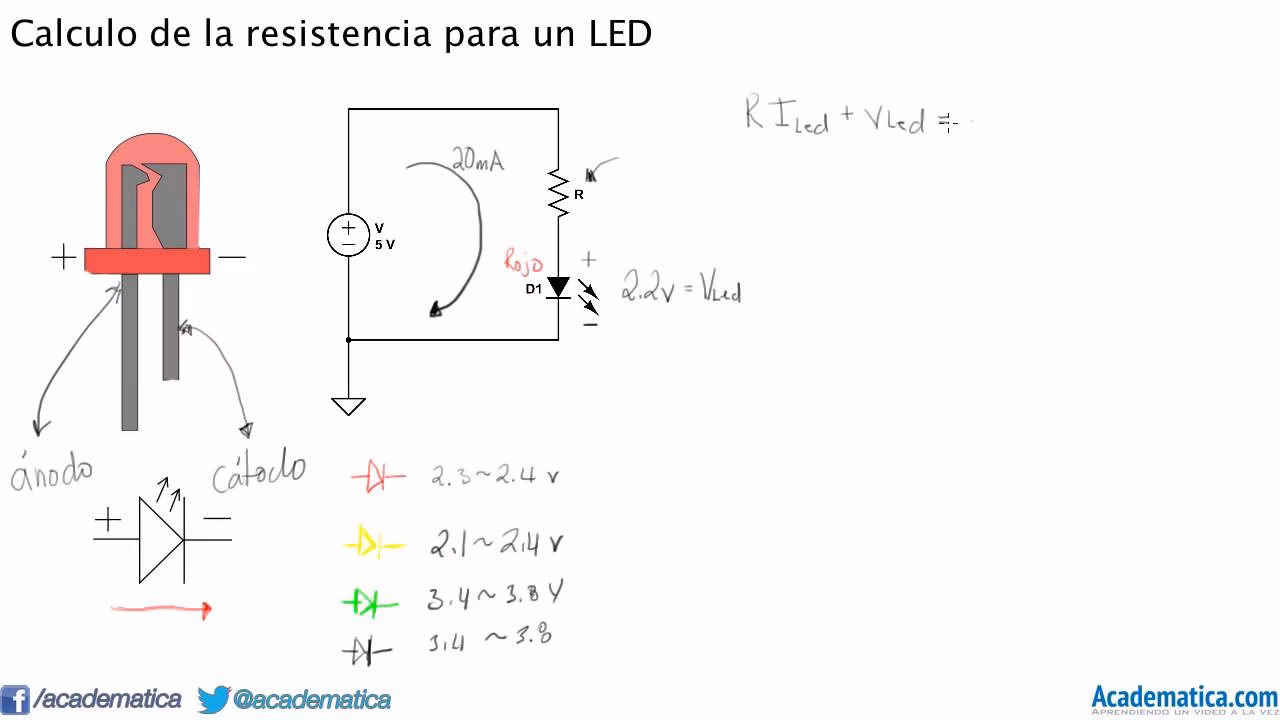

¿Cómo Calcular el Voltaje en un Circuito con Diodos LED?

Una vez que conoces el Vf de tu LED, el siguiente paso crucial es entender cómo se integra en un circuito. La pregunta no es tanto "cómo calcular el voltaje de un diodo", sino "cómo calcular la resistencia limitadora de corriente necesaria para que el LED opere de forma segura con un voltaje de fuente determinado". El voltaje de la fuente de alimentación (Vs) casi siempre será mayor que el Vf del LED, y la diferencia de voltaje debe ser disipada por una resistencia limitadora.

La fórmula fundamental que utilizamos es una derivación de la Ley de Ohm:

R = (Vs - Vf) / I

• R es el valor de la resistencia que necesitas (en Ohmios).
• Vs es el voltaje de tu fuente de alimentación (en Voltios).
• Vf es el voltaje de polarización directa del LED (en Voltios), que ya hemos aprendido a determinar.
• I es la corriente deseada que quieres que fluya a través del LED (en Amperios). La corriente típica de operación para la mayoría de los LEDs pequeños es de 10mA a 20mA (0.01A a 0.02A). Consulta el datasheet para la corriente máxima recomendada.

Ejemplo práctico:

Supongamos que tienes un LED rojo con un Vf de 2.0V y quieres operarlo con una corriente de 20mA (0.02A) usando una fuente de alimentación de 9V.

R = (9V - 2.0V) / 0.02A

R = 7V / 0.02A

R = 350 Ohmios

En este caso, necesitarías una resistencia de 350 ohmios. Como los valores de resistencia estándar no siempre son exactos, elegirías el valor estándar más cercano y ligeramente superior disponible (por ejemplo, 360 ohmios o 390 ohmios) para asegurar que la corriente no exceda el límite del LED. Esta resistencia se conectaría en serie con el LED.

¿Cuánto Voltaje Utiliza Realmente un Diodo LED?

La pregunta de cuánto voltaje "usa" un diodo LED es un poco engañosa. Un LED no "usa" el voltaje de la misma manera que un motor eléctrico, por ejemplo, que convierte la energía eléctrica del voltaje y la corriente en energía mecánica. En su lugar, un LED tiene una caída de voltaje intrínseca (su Vf) a través de él una vez que la corriente comienza a fluir. Esta caída de voltaje es la energía necesaria para que los electrones en el material semiconductor salten a un nivel de energía más alto y luego liberen fotones (luz) al volver a su estado original.

Por lo tanto, el LED "consume" o "causa una caída de" su Vf (generalmente entre 1.5 y 3.5 voltios para los LEDs más comunes, como se vio en la tabla). El voltaje restante de la fuente de alimentación es "consumido" por la resistencia limitadora de corriente. Si tu fuente es de 5V y tu LED tiene un Vf de 2V, los 3V restantes se disiparán en la resistencia. Esta característica es lo que hace a los LEDs tan eficientes para la iluminación y la señalización, ya que gran parte de la energía se convierte directamente en luz, con una mínima disipación de calor en el propio LED (siempre que la corriente esté controlada).

¿Cómo Saber el Voltaje de una Tira LED?

Las tiras LED son un caso particular. A diferencia de los LEDs individuales, las tiras LED están diseñadas para conectarse directamente a una fuente de voltaje específica, como 12V o 24V. Esto se debe a que las tiras LED ya incorporan las resistencias limitadoras de corriente necesarias para los LEDs que están montados en ellas. Cada sección de una tira LED (generalmente cada 3 LEDs) tiene su propia resistencia en serie.

Para saber el voltaje de una tira LED:

1. Buscar la Etiqueta: La mayoría de las tiras LED vienen con una etiqueta adhesiva en la parte posterior o en el embalaje que especifica su voltaje de operación (por ejemplo, "DC 12V" o "DC 24V").
2. Revisar el Empaque o la Documentación: Si compraste la tira LED, el empaque o cualquier documentación incluida debería indicar claramente el voltaje requerido.
3. Observar las Marcas en la Tira: A menudo, las tiras LED tienen marcas impresas en la PCB (placa de circuito impreso) que indican los puntos de corte y, a veces, el voltaje de operación. Busca "12V" o "24V" cerca de los puntos de conexión.
4. Consultar al Vendedor o Fabricante: Si no encuentras ninguna información, contacta al proveedor o busca el modelo de la tira LED en línea.
5. Medición (con precaución): Si no hay otra opción, puedes intentar conectar la tira a una fuente de alimentación de voltaje bajo (por ejemplo, 5V) y aumentarla gradualmente mientras mides el voltaje con un multímetro en los puntos de conexión. Sin embargo, esto no es recomendable si no estás seguro, ya que podrías dañar la tira si aplicas un voltaje excesivo. Las tiras LED, a diferencia de los LEDs individuales, no suelen encenderse con su Vf individual, sino con el voltaje para el cual está diseñado todo el circuito de la sección (por ejemplo, 12V).

Es crucial no conectar una tira LED a un voltaje más alto del especificado (por ejemplo, una tira de 12V a una fuente de 24V), ya que esto quemará los LEDs y las resistencias incorporadas. Conectarla a un voltaje significativamente más bajo simplemente resultará en una luz muy tenue o ninguna luz.

Preguntas Frecuentes (FAQs)

¿Qué sucede si aplico demasiado voltaje a un LED?

Si aplicas un voltaje significativamente superior al Vf del LED sin una resistencia limitadora de corriente adecuada, o si la resistencia es demasiado pequeña, la corriente a través del LED aumentará drásticamente. Esto generará un calor excesivo dentro del LED, lo que provocará que se sobrecaliente y se queme, a menudo de forma instantánea. Verás un destello brillante seguido de la oscuridad permanente.

¿Qué pasa si aplico muy poco voltaje a un LED?

Si el voltaje aplicado es inferior al Vf del LED, este no tendrá suficiente energía para conducir corriente de manera efectiva y, por lo tanto, no emitirá luz o lo hará de forma extremadamente tenue. El LED simplemente no funcionará como se espera.

¿Es lo mismo el voltaje de un LED que el voltaje de la fuente de alimentación?

No, absolutamente no. El voltaje de la fuente de alimentación es el voltaje total disponible en tu circuito. El voltaje de un LED (Vf) es solo la caída de voltaje a través del LED cuando está conduciendo corriente. La diferencia entre el voltaje de la fuente y el Vf del LED debe ser disipada por una resistencia limitadora de corriente para proteger el LED.

¿Por qué necesito una resistencia con un LED?

Necesitas una resistencia con un LED para limitar la corriente que fluye a través de él. Los LEDs son dispositivos dependientes de la corriente; su brillo y su vida útil están directamente relacionados con la corriente que los atraviesa. Sin una resistencia, la corriente sería demasiado alta (debido a la baja resistencia interna del LED una vez que se alcanza su Vf), lo que provocaría que el LED se queme. La resistencia "absorbe" el voltaje excedente de la fuente y garantiza que la corriente se mantenga dentro de los límites seguros especificados por el fabricante del LED.

¿Puedo conectar varios LEDs en serie o en paralelo?

Sí, puedes conectar LEDs tanto en serie como en paralelo, pero hay consideraciones importantes:

• En Serie: Cuando conectas LEDs en serie, sus voltajes de polarización directa (Vf) se suman. Por ejemplo, si conectas tres LEDs rojos (Vf=2V cada uno) en serie, necesitarás un voltaje total de 6V (2V+2V+2V) solo para los LEDs, más el voltaje que disipará la resistencia. La corriente es la misma para todos los LEDs en serie. Es un método eficiente si los LEDs son del mismo tipo y tienen el mismo Vf.
• En Paralelo: Cuando conectas LEDs en paralelo, el voltaje a través de cada LED es el mismo. Sin embargo, cada LED necesita su propia resistencia limitadora de corriente para asegurar que la corriente se distribuya equitativamente y que un LED con un Vf ligeramente diferente no "robe" la corriente de los demás. Conectar LEDs directamente en paralelo sin resistencias individuales puede llevar a que algunos LEDs brillen más y se quemen antes.

Comprender el voltaje de los diodos LED y cómo interactúa con el resto de tu circuito es una habilidad fundamental para cualquier persona que trabaje con electrónica. Ya sea que estés consultando hojas de datos, utilizando un multímetro o simplemente estimando por color, conocer el Vf de tus LEDs te permitirá seleccionar la resistencia limitadora adecuada y diseñar circuitos que no solo funcionen, sino que también sean duraderos y eficientes. Recuerda siempre que la seguridad y la longevidad de tus componentes dependen de una correcta gestión de la corriente y el voltaje. Con esta guía, tienes las herramientas necesarias para iluminar tus ideas de forma segura y efectiva, desde un solo LED indicador hasta una compleja tira LED.
