Los amplificadores operacionales, conocidos como op-amps, son componentes fundamentales en la electrónica moderna. Presentes en una infinidad de dispositivos, desde sistemas de audio de alta fidelidad hasta complejos equipos de instrumentación, su versatilidad reside en la capacidad de amplificar, sumar, restar, integrar y diferenciar señales. Sin embargo, para aprovechar al máximo su potencial, es crucial comprender cómo calcular el voltaje de salida en sus diferentes configuraciones. Este artículo desglosará las ecuaciones clave y los principios que rigen el comportamiento de estos fascinantes dispositivos.
Entendiendo el Amplificador Operacional Ideal: La Base Teórica
Para simplificar el análisis y comprender los principios fundamentales, a menudo comenzamos estudiando el modelo de amplificador operacional ideal. Un op-amp ideal posee características que lo hacen perfecto en teoría, aunque inalcanzable en la práctica. Estas características incluyen:
- Ganancia de lazo abierto (A) infinita.
- Impedancia de entrada infinita (no fluye corriente a través de las entradas).
- Impedancia de salida cero.
- Ancho de banda infinito.
- Voltaje de offset de entrada cero.
La ecuación que gobierna el comportamiento ideal de un amplificador operacional es:
Vo = A (V+ - V-)
Donde:
Voes el voltaje de salida.Aes la ganancia de voltaje en lazo abierto (sin carga).V+es el voltaje en la entrada no inversora.V-es el voltaje en la entrada inversora.
Esta ecuación nos dice que la salida es igual a la diferencia de los voltajes de entrada multiplicada por una constante de ganancia A. En un op-amp ideal, dado que A es infinita, incluso una diferencia infinitesimal entre V+ y V- resultaría en una salida infinita, lo cual no es práctico. Es aquí donde entra en juego un concepto vital para el uso de los op-amps en la mayoría de los circuitos: la retroalimentación negativa.
La Importancia de la Retroalimentación Negativa
La retroalimentación negativa es la clave para que un amplificador operacional sea útil en aplicaciones lineales. Consiste en tomar una porción del voltaje de salida y regresarla a la entrada inversora. Este proceso estabiliza el circuito y permite controlar la ganancia del amplificador de manera predecible. Gracias a la retroalimentación negativa, se cumplen dos reglas fundamentales en el análisis de op-amps:
- La diferencia de voltaje entre las entradas inversora (V-) y no inversora (V+) es prácticamente cero (V+ ≈ V-). A esto se le conoce como 'cortocircuito virtual'.
- No fluye corriente hacia ni desde las entradas del amplificador operacional.
Estas dos reglas simplifican enormemente el cálculo del voltaje de salida en las configuraciones más comunes.
Cálculo del Voltaje de Salida en Configuraciones Comunes
A continuación, exploraremos las configuraciones más utilizadas y cómo determinar su voltaje de salida.

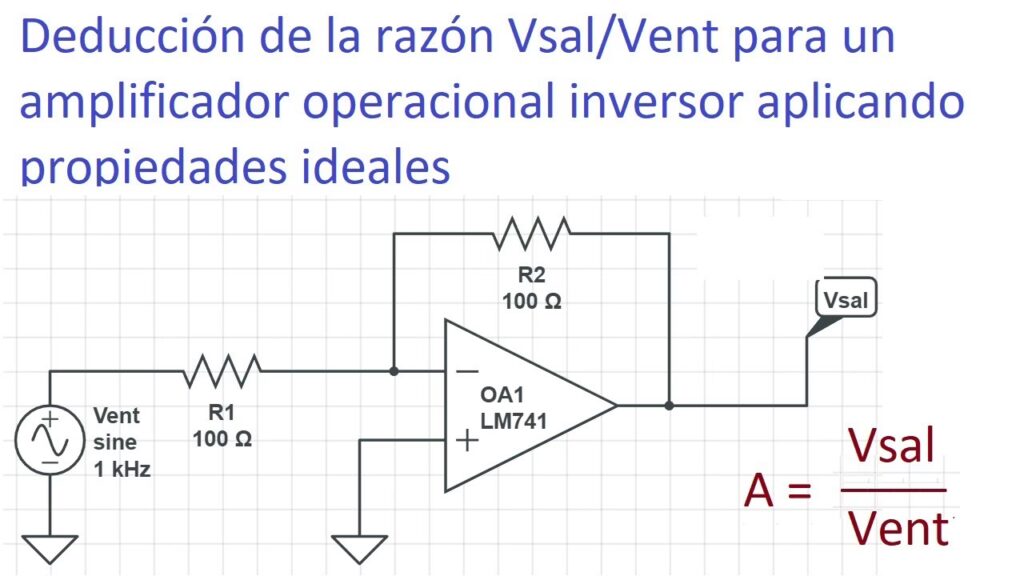

1. Amplificador Inversor
Esta es una de las configuraciones más básicas y ampliamente utilizadas. La señal de entrada se aplica a la entrada inversora, y la salida tiene una fase opuesta a la entrada.
Circuito: La entrada no inversora (V+) está conectada a tierra (0V). La señal de entrada (Vin) se aplica a la entrada inversora (V-) a través de una resistencia (R1). Una resistencia de retroalimentación (Rf o R2) conecta la salida (Vout) a la entrada inversora (V-).
Derivación del Voltaje de Salida:
Según las reglas del op-amp ideal con retroalimentación negativa:
- V- = V+ = 0V (debido al cortocircuito virtual).
- La corriente que fluye a través de R1 es I1 = (Vin - V-) / R1 = (Vin - 0) / R1 = Vin / R1.
- La corriente que fluye a través de Rf es If = (V- - Vout) / Rf = (0 - Vout) / Rf = -Vout / Rf.
- Dado que no fluye corriente hacia la entrada V-, I1 debe ser igual a If.
Por lo tanto:
Vin / R1 = -Vout / Rf
Despejando Vout:
Vout = -Vin * (Rf / R1)
El signo negativo indica una inversión de fase de 180 grados entre la entrada y la salida. La ganancia del amplificador inversor es simplemente -Rf / R1.
2. Amplificador No Inversor
En esta configuración, la señal de entrada se aplica a la entrada no inversora, y la salida está en fase con la entrada.
Circuito: La señal de entrada (Vin) se aplica directamente a la entrada no inversora (V+). La entrada inversora (V-) está conectada a tierra a través de una resistencia (R1), y una resistencia de retroalimentación (Rf o R2) conecta la salida (Vout) a la entrada inversora (V-).
Derivación del Voltaje de Salida:
Según las reglas del op-amp ideal con retroalimentación negativa:
- V- = V+ = Vin (debido al cortocircuito virtual).
- La corriente que fluye a través de R1 es I1 = (V- - 0) / R1 = Vin / R1.
- La corriente que fluye a través de Rf es If = (Vout - V-) / Rf = (Vout - Vin) / Rf.
- Dado que no fluye corriente hacia la entrada V-, I1 debe ser igual a If.
Por lo tanto:
Vin / R1 = (Vout - Vin) / Rf
Vin * Rf = R1 * (Vout - Vin)
Vin * Rf = R1 * Vout - R1 * Vin
R1 * Vout = Vin * Rf + R1 * Vin
R1 * Vout = Vin * (Rf + R1)
Despejando Vout:
Vout = Vin * ((Rf + R1) / R1)
Vout = Vin * (1 + Rf / R1)
La ganancia del amplificador no inversor es 1 + Rf / R1.
3. Seguidor de Voltaje (Buffer)
Esta es una configuración especial del amplificador no inversor donde Rf = 0 (un cortocircuito) y R1 = ∞ (un circuito abierto), o simplemente se conecta la salida directamente a la entrada inversora.
Circuito: La señal de entrada (Vin) se aplica a la entrada no inversora (V+). La salida (Vout) se conecta directamente a la entrada inversora (V-).
Cálculo del Voltaje de Salida:
Aplicando la regla del cortocircuito virtual:
V- = V+
Dado que la salida está conectada directamente a V-:
Vout = V-
Y la entrada se aplica a V+:
Vout = V+ = Vin
La ganancia es 1. Su propósito principal no es amplificar voltaje, sino proporcionar aislamiento de impedancia, ya que tiene una impedancia de entrada muy alta y una impedancia de salida muy baja, lo que evita que una carga afecte la fuente de señal.
4. Amplificador Sumador (Sumerador)
Un amplificador sumador se utiliza para combinar varias señales de entrada en una única salida, con cada señal ponderada por una resistencia.
Circuito: La entrada no inversora (V+) está conectada a tierra. Múltiples señales de entrada (V1, V2, V3, etc.) se aplican a la entrada inversora (V-) a través de sus respectivas resistencias (R1, R2, R3, etc.). Una resistencia de retroalimentación (Rf) conecta la salida (Vout) a la entrada inversora (V-).
Cálculo del Voltaje de Salida:
Siguiendo el principio de que V- = 0V y la suma de las corrientes en el nodo V- es cero:
I1 + I2 + I3 + ... + If = 0
(V1 - 0)/R1 + (V2 - 0)/R2 + (V3 - 0)/R3 + ... + (Vout - 0)/Rf = 0
V1/R1 + V2/R2 + V3/R3 + ... = -Vout/Rf
Despejando Vout:
Vout = -Rf * (V1/R1 + V2/R2 + V3/R3 + ...)
Si todas las resistencias de entrada son iguales (R1 = R2 = R3 = R), entonces:
Vout = -(Rf / R) * (V1 + V2 + V3 + ...)
5. Amplificador Diferencial
Este circuito amplifica la diferencia entre dos señales de entrada, mientras rechaza cualquier voltaje común a ambas entradas (modo común).
Circuito: Una señal de entrada (V1) se aplica a la entrada inversora (V-) a través de R1, con una resistencia de retroalimentación (Rf o R2) desde la salida. La segunda señal de entrada (V2) se aplica a la entrada no inversora (V+) a través de R3, con R4 conectada desde V+ a tierra.
Cálculo del Voltaje de Salida:
Para una configuración simplificada donde R1 = R3 y Rf = R4, la ecuación de salida es:
Vout = (Rf / R1) * (V2 - V1)
Si las relaciones de resistencia no son iguales, la ecuación se vuelve más compleja, pero el principio sigue siendo el de amplificar la diferencia entre las entradas.
Tabla Comparativa de Configuraciones de Op-Amp
Esta tabla resume las principales configuraciones y sus respectivas ecuaciones de voltaje de salida.
| Configuración | Fórmula del Voltaje de Salida (Vout) | Características Clave |
|---|---|---|
| Amplificador Inversor | -Vin * (Rf / R1) | Invierte la fase, ganancia controlada. |
| Amplificador No Inversor | Vin * (1 + Rf / R1) | Mantiene la fase, ganancia controlada. |
| Seguidor de Voltaje | Vin | Ganancia unitaria, alta impedancia de entrada, baja impedancia de salida. |
| Amplificador Sumador | -Rf * (V1/R1 + V2/R2 + ...) | Suma múltiples señales, con inversión de fase. |
| Amplificador Diferencial | (Rf / R1) * (V2 - V1) (si R1=R3, R2=R4) | Amplifica la diferencia entre dos señales. |
Limitaciones y Consideraciones del Mundo Real
Aunque el modelo ideal es una excelente herramienta para el análisis inicial, los op-amps reales tienen limitaciones que pueden afectar el voltaje de salida. Algunas de ellas incluyen:
- Saturación: El voltaje de salida de un op-amp real está limitado por sus voltajes de alimentación. No puede exceder estos límites. Si la señal de entrada es demasiado grande, el op-amp entrará en saturación, y la salida se 'recortará' en los voltajes de alimentación positivo o negativo.
- Velocidad de Respuesta (Slew Rate): Indica qué tan rápido puede cambiar el voltaje de salida. A altas frecuencias, la salida puede no seguir la entrada perfectamente.
- Voltaje de Offset de Entrada: Una pequeña diferencia de voltaje intrínseca entre las entradas, incluso cuando ambas están conectadas a tierra, lo que puede causar un pequeño voltaje de salida no deseado.
- Corriente de Polarización de Entrada: Pequeñas corrientes que fluyen hacia las entradas, que pueden causar caídas de voltaje en resistencias de entrada grandes.
- Ancho de Banda Finito: La ganancia del op-amp disminuye a medida que aumenta la frecuencia de la señal de entrada.
Para la mayoría de las aplicaciones de baja frecuencia y moderada ganancia, el modelo ideal es suficientemente preciso. Sin embargo, para diseños de precisión o alta frecuencia, estas características no ideales deben ser consideradas.
Preguntas Frecuentes
¿Por qué se utiliza la retroalimentación negativa en los amplificadores operacionales?
La retroalimentación negativa es esencial para estabilizar el amplificador, controlar su ganancia y hacer que su comportamiento sea predecible. Sin ella, la alta ganancia de lazo abierto del op-amp lo haría inestable y muy sensible a pequeñas variaciones, llevándolo rápidamente a la saturación o a oscilar.
¿Qué es la ganancia de lazo abierto (A)?
Es la ganancia intrínseca del amplificador operacional sin ninguna retroalimentación. En un op-amp ideal, es infinita. En la práctica, es un valor muy alto (típicamente de 10,000 a varios millones), pero su valor exacto no es crítico para el cálculo de la ganancia cuando se usa retroalimentación negativa.
¿Qué significa que un op-amp está en 'saturación'?
Significa que el voltaje de salida ha alcanzado su límite máximo o mínimo, que generalmente es muy cercano a los voltajes de alimentación del op-amp. Cuando un op-amp satura, ya no está operando en su región lineal y la señal de salida se distorsiona (se recorta).
¿Puedo usar un amplificador operacional para amplificar corriente?
Los amplificadores operacionales están diseñados principalmente para amplificar voltaje. Aunque pueden entregar una cierta cantidad de corriente a la carga, su capacidad de corriente de salida es limitada. Para amplificar grandes corrientes, se suelen usar etapas de salida adicionales, como transistores de potencia, después del op-amp.
¿Cómo afecta la impedancia de entrada y salida del op-amp a los cálculos?
En el modelo ideal, la impedancia de entrada es infinita (lo que significa que no fluye corriente hacia las entradas) y la impedancia de salida es cero (lo que permite entregar cualquier corriente sin caída de voltaje). Estas suposiciones simplifican los cálculos. En op-amps reales, estas impedancias son finitas, pero generalmente lo suficientemente cercanas a los ideales como para que las fórmulas derivadas sean muy precisas para la mayoría de las aplicaciones.
Conclusión
Comprender cómo calcular el voltaje de salida de un amplificador operacional es una habilidad fundamental para cualquier persona que trabaje con electrónica. Desde la ecuación ideal de lazo abierto hasta las fórmulas prácticas de las configuraciones con retroalimentación negativa, cada cálculo nos acerca a la comprensión total de cómo funcionan estos versátiles componentes. Al dominar estas ecuaciones y considerar las limitaciones del mundo real, estará bien equipado para diseñar y analizar circuitos que aprovechen al máximo el poder de los amplificadores operacionales.
