Intensidad Nominal: El Corazón Eléctrico de tu Equipo

En el vasto universo de la electricidad, existen conceptos fundamentales que actúan como pilares para la seguridad, el diseño y el correcto funcionamiento de cualquier sistema. Uno de los más vitales es la intensidad nominal, un término que, aunque pueda sonar técnico, es sorprendentemente simple y de una importancia crítica para cualquiera que interactúe con dispositivos eléctricos, desde un simple electrodoméstico hasta complejas instalaciones industriales.

La intensidad nominal, también conocida como corriente nominal, representa la cantidad de corriente eléctrica que un equipo o componente está diseñado para soportar y operar de forma continua, sin sufrir ningún tipo de deterioro o sobrecalentamiento anormal. Es, en esencia, la corriente para la cual el dispositivo ha sido fabricado y optimizado para trabajar en condiciones normales y estables. Imagina que es el ritmo cardíaco óptimo de un aparato: el nivel de esfuerzo que puede mantener sin fatigarse ni dañarse.

¿Por Qué Es Tan Crucial la Intensidad Nominal?

Comprender la intensidad nominal no es solo un ejercicio teórico; es una necesidad práctica con implicaciones directas en la protección de equipos, la prevención de accidentes y la optimización del rendimiento. Un dispositivo operando por encima de su intensidad nominal de forma prolongada experimentará un incremento excesivo de temperatura, lo que puede llevar a la degradación del aislamiento, fallas prematuras, reducción de la vida útil e incluso, en los casos más graves, a incendios eléctricos. Por otro lado, conocer esta especificación es fundamental para dimensionar adecuadamente los conductores (cables), los dispositivos de protección (fusibles, interruptores automáticos) y los componentes de control en cualquier instalación eléctrica. Un buen diseño eléctrico siempre parte del conocimiento de las corrientes nominales de cada carga.

Desentrañando la Intensidad Nominal: Definición y Contexto

Como se mencionó, la corriente nominal es la intensidad que un dispositivo puede soportar de manera continuada con sus contactos cerrados (en operación) y sin experimentar un incremento de temperatura que sea perjudicial. Esta especificación es el resultado de rigurosas pruebas de diseño y fabricación, considerando factores como el material de los conductores internos, el tamaño de las bobinas, la disipación de calor, el tipo de aislamiento y la capacidad de los contactos. No es la corriente máxima que el dispositivo puede soportar momentáneamente (como una corriente de arranque), sino la corriente de trabajo estable y segura.

La Diferencia entre Corriente Nominal y Otras Corrientes

Para apreciar plenamente la intensidad nominal, es útil contrastarla con otros tipos de corrientes que se manejan en electricidad:

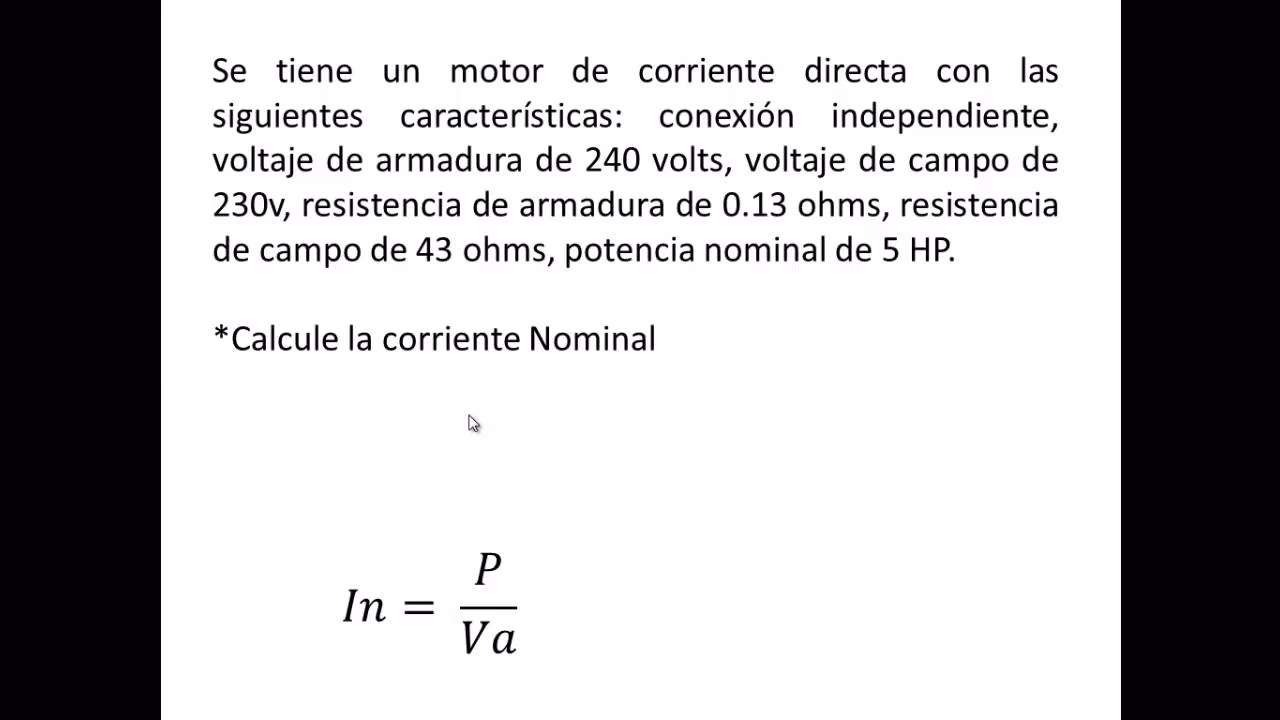

¿Cómo Calcular la Corriente Nominal? Fórmulas Esenciales

El cálculo de la corriente nominal depende del tipo de sistema eléctrico (monofásico o trifásico) y de las características de la carga (principalmente su potencia y factor de potencia). Conocer estos valores es fundamental para asegurar la correcta eficiencia y funcionalidad de cualquier instalación. A continuación, se presentan las fórmulas más comunes:

1. Para Sistemas Monofásicos

En sistemas monofásicos (como la mayoría de los hogares), la fórmula básica para calcular la corriente (I) a partir de la potencia (P) y el voltaje (V) es:

I = P / (V * cos φ)

• I: Corriente nominal en Amperios (A)
• P: Potencia activa del dispositivo en Vatios (W)
• V: Tensión o voltaje de la red en Voltios (V)
• cos φ (Factor de Potencia): Un valor entre 0 y 1 que indica la eficiencia con la que la potencia eléctrica se convierte en trabajo útil. Para cargas resistivas puras (calentadores, bombillas incandescentes), cos φ es aproximadamente 1. Para cargas inductivas (motores, transformadores, lámparas fluorescentes), el cos φ es menor que 1 (típicamente entre 0.8 y 0.95). Si no se conoce, para cálculos aproximados y conservadores, a menudo se usa 0.8 o 0.85 para cargas mixtas.

Ejemplo de Cálculo Monofásico:

Imaginemos un horno eléctrico monofásico con una potencia de 2500 W que opera a 220 V. Si es una carga puramente resistiva (cos φ ≈ 1):

I = 2500 W / (220 V * 1)
I = 2500 / 220
I ≈ 11.36 A

La corriente nominal de este horno sería aproximadamente 11.36 Amperios.

Ahora, consideremos un motor monofásico de 1500 W (1.5 kW) a 220 V con un factor de potencia de 0.85:

I = 1500 W / (220 V * 0.85)
I = 1500 / 187
I ≈ 8.02 A

La corriente nominal de este motor sería aproximadamente 8.02 Amperios.

2. Para Sistemas Trifásicos

En sistemas trifásicos (comunes en la industria), la fórmula es ligeramente diferente debido a la presencia de tres fases:

I = P / (√3 * V * cos φ)

• I: Corriente nominal en Amperios (A)
• P: Potencia activa del dispositivo en Vatios (W)
• V: Tensión o voltaje de línea entre fases en Voltios (V)
• √3: Aproximadamente 1.732 (raíz cuadrada de 3)
• cos φ (Factor de Potencia): Similar al caso monofásico.

Ejemplo de Cálculo Trifásico:

Consideremos un motor trifásico con una potencia de 10000 W (10 kW) que opera a 380 V y tiene un factor de potencia de 0.8:

I = 10000 W / (1.732 * 380 V * 0.8)
I = 10000 / (1.732 * 304)
I = 10000 / 526.048
I ≈ 19.01 A

La corriente nominal de este motor trifásico sería aproximadamente 19.01 Amperios.

Consideraciones Adicionales en el Cálculo:

• Eficiencia (η): Para motores y otros equipos que transforman energía (eléctrica a mecánica, por ejemplo), la potencia especificada a menudo es la potencia de salida (mecánica). Para calcular la corriente, necesitamos la potencia de entrada eléctrica. La potencia de entrada se calcula como P_entrada = P_salida / η (eficiencia). Por ejemplo, si un motor de 10 kW tiene una eficiencia del 90% (0.9), su potencia eléctrica de entrada será 10 kW / 0.9 = 11.11 kW.
• Placa de Características: La forma más sencilla y precisa de conocer la corriente nominal de un dispositivo es consultando su placa de características o manual. Los fabricantes suelen especificar directamente la corriente nominal (Rated Current) en Amperios. Siempre es preferible usar este dato si está disponible.

Consecuencias de la Sobrecarga: ¿Qué Pasa si se Excede la Intensidad Nominal?

Operar un dispositivo de forma continua por encima de su intensidad nominal es una sobrecarga, y tiene consecuencias serias que pueden ir desde la reducción de la vida útil del equipo hasta situaciones de peligro. Los efectos más comunes incluyen:

• Sobrecalentamiento: El flujo de corriente por encima del diseño disipa más calor del que el equipo puede manejar, elevando peligrosamente su temperatura interna.
• Deterioro del Aislamiento: El calor excesivo degrada el material aislante de los conductores y componentes, lo que puede llevar a cortocircuitos internos.
• Fallas Prematuras: Los componentes internos (bobinados, contactos, semiconductores) se deterioran más rápido, provocando averías inesperadas.
• Reducción de la Eficiencia: El sobrecalentamiento aumenta las pérdidas de energía, haciendo que el equipo sea menos eficiente.
• Riesgo de Incendio: En casos extremos, el calor generado puede ser suficiente para encender materiales combustibles cercanos, provocando incendios.
• Disparo de Protecciones: Si la instalación está correctamente protegida, el exceso de corriente activará los interruptores automáticos o fundirá los fusibles, interrumpiendo el suministro eléctrico. Esto, aunque molesto, es una medida de seguridad crucial.

Preguntas Frecuentes sobre la Intensidad Nominal

Pregunta: ¿Se puede exceder la intensidad nominal de un dispositivo por un corto período de tiempo?
Respuesta: Sí, muchos dispositivos, especialmente los motores, consumen una corriente de arranque que es varias veces superior a su corriente nominal por un breve instante al encenderse. Sin embargo, esta es una condición transitoria y esperada. Exceder la corriente nominal de forma continua o por periodos prolongados sin ser una corriente de arranque es una sobrecarga y es perjudicial.

Pregunta: ¿Cómo afecta la temperatura ambiente a la intensidad nominal?
Respuesta: La intensidad nominal se especifica generalmente para una temperatura ambiente estándar (ej. 25°C o 40°C). Si un dispositivo opera en un ambiente con una temperatura significativamente superior a la especificada, su capacidad para disipar calor disminuye, y su intensidad nominal efectiva se reduce. Esto significa que puede sobrecalentarse incluso a corrientes por debajo de su valor nominal si la temperatura ambiente es muy alta. Es crucial considerar la temperatura ambiente en el diseño y la operación.

Pregunta: ¿Qué debo hacer si mi dispositivo no especifica su intensidad nominal?
Respuesta: Lo ideal es buscar la placa de características del equipo o el manual del fabricante. Si no está disponible, puedes intentar calcularla utilizando la potencia (en vatios o kilovatios) y el voltaje de operación, junto con un factor de potencia estimado. Sin embargo, siempre es mejor obtener el dato exacto del fabricante para garantizar la seguridad y el rendimiento.

Pregunta: ¿Es lo mismo corriente nominal que corriente de servicio?
Respuesta: A menudo se usan de manera intercambiable, pero estrictamente hablando, la corriente de servicio podría referirse a la corriente real que consume un equipo en una operación específica, que podría ser igual o inferior a la corriente nominal si el equipo no está trabajando a plena carga. La corriente nominal es la capacidad máxima continua que el equipo puede manejar.

Pregunta: ¿Cómo dimensiono un cable o un disyuntor usando la intensidad nominal?
Respuesta: Una vez que conoces la intensidad nominal de la carga, debes seleccionar un cable que tenga una capacidad de transporte de corriente (ampacidad) igual o superior a esa corriente nominal, considerando factores de corrección por temperatura, agrupamiento y tipo de instalación. El disyuntor o fusible debe tener una corriente nominal (del dispositivo de protección) ligeramente superior a la corriente nominal de la carga, pero inferior a la capacidad del cable, para que proteja tanto al equipo como al cableado de sobrecargas.

Conclusión

La intensidad nominal es mucho más que un simple número en una etiqueta; es el límite de operación segura y eficiente de cualquier dispositivo eléctrico. Comprender su significado, saber cómo calcularla y, crucialmente, respetar sus límites, es un pilar fundamental en la ingeniería eléctrica y en la vida cotidiana. Al hacerlo, no solo garantizamos la longevidad y el rendimiento óptimo de nuestros equipos, sino que, lo más importante, salvaguardamos la seguridad de las personas y las instalaciones. Siempre que trabajes con electricidad, recuerda que la intensidad nominal es tu guía para una operación fiable y sin riesgos. El conocimiento es la primera línea de defensa contra las fallas eléctricas y los accidentes.
