Calculando el Pulso de su Compresor de Aire

Los compresores de aire son herramientas fundamentales en una vasta gama de industrias y aplicaciones, desde pequeños talleres domésticos hasta grandes plantas de fabricación. Sin embargo, su funcionamiento óptimo y durabilidad dependen en gran medida de comprender dos conceptos cruciales: el ciclo de trabajo y el trabajo del compresor. Estos elementos dictan no solo la eficiencia operativa, sino también la longevidad del equipo. Dominar su cálculo y significado es esencial para cualquier usuario o profesional que busque maximizar el rendimiento de su inversión y evitar costosas averías.

¿Qué es el Ciclo de Trabajo de un Compresor de Aire?

El ciclo de trabajo de un compresor de aire, a menudo expresado como un porcentaje, se refiere al período de tiempo que la bomba del compresor tarda en llenar su tanque o, de manera más general, la cantidad de tiempo que un compresor puede entregar aire presurizado de manera consistente dentro de un tiempo de ciclo total. Este porcentaje ayuda a definir cuánto tiempo un compresor estará encendido y apagado mientras opera a una presión (PSI) y un flujo (CFM) consistentes. Aunque se aplica a varios tipos de compresores, es más comúnmente utilizado al discutir compresores de pistón o reciprocantes.

Cómo Calcular el Ciclo de Trabajo

Para determinar este porcentaje, se toma el tiempo que el compresor está en funcionamiento y se divide por el tiempo total del ciclo. El tiempo total del ciclo se define como el tiempo de funcionamiento del compresor más su tiempo de enfriamiento.

La fórmula es la siguiente:

Ciclo de Trabajo (%) = (Tiempo de Funcionamiento del Compresor / Tiempo Total del Ciclo) x 100

Por ejemplo, si el tiempo total del ciclo de un compresor es de 10 minutos, pero solo funcionó durante 8 minutos de ese tiempo, tendría un ciclo de trabajo del 80%. Esto significa que los 2 minutos restantes se utilizaron como tiempo de enfriamiento hasta el siguiente ciclo. En este caso, el ciclo de trabajo del 80% indica que el compresor entregará aire presurizado durante un total de 8 minutos y debe estar apagado durante 2 minutos antes de poder volver a funcionar.

¿Por Qué es Importante el Ciclo de Trabajo?

Aunque la mayoría de los compresores tienen apagados automáticos, es fundamental prestar atención al ciclo de trabajo de su compresor para asegurarse de que no esté siendo sobreexigido y que reciba el tiempo de descanso adecuado necesario para ofrecer un rendimiento óptimo. Ignorar este aspecto puede llevar a un desgaste prematuro, una menor eficiencia y, en última instancia, a fallas costosas.

Clasificaciones del Ciclo de Trabajo de un Compresor de Aire

Los compresores de aire se clasifican comúnmente por su ciclo de trabajo, lo que indica su idoneidad para diferentes aplicaciones. Comprender estas clasificaciones es clave para elegir el compresor adecuado para sus necesidades y garantizar su correcto funcionamiento.

Ciclo de Trabajo del 25%: Un compresor con un ciclo de trabajo del 25% funciona durante una cuarta parte del tiempo total del ciclo. Debido a esto, las operaciones pequeñas y de trabajo ligero que necesitan energía de aire ocasional son las más adecuadas para compresores con un ciclo de trabajo del 25%. Estos suelen ser unidades domésticas o de pequeños talleres, no las utilizadas en grandes instalaciones de fabricación.

Ciclo de Trabajo del 30%: Los compresores con un ciclo de trabajo del 30% funcionarán durante un tercio del tiempo total del ciclo, lo que significa que pasan más tiempo descansando o enfriándose que proporcionando aire. Estos compresores se utilizan en situaciones donde se requiere aire con frecuencia, pero no de forma continua.

Ciclo de Trabajo del 50%: Un compresor de aire con un ciclo de trabajo del 50% significa que operará la mitad del tiempo del ciclo mientras se enfría y descansa la otra mitad del tiempo del ciclo. Este tipo de compresores se utilizan generalmente para aplicaciones de grado medio que requieren solo energía de aire ocasional, como herramientas neumáticas manuales.

Ciclo de Trabajo del 75%: Un ciclo de trabajo del 75% significa que el compresor de aire estará funcionando tres cuartas partes del tiempo total del ciclo. Un compresor que funciona con un ciclo de trabajo del 75% es el más adecuado para trabajos donde las aplicaciones requieren breves intervalos de tiempo de funcionamiento. Un ejemplo serían talleres de automóviles o de reparación que utilizan herramientas neumáticas manuales como clavadoras, taladros o llaves. Este tipo de herramientas no requieren un suministro de aire continuo, pero tienen breves períodos de descanso entre usos.

Ciclo de Trabajo del 100%: Los compresores de aire con un ciclo de trabajo del 100% pueden funcionar continuamente sin necesidad de descansar y enfriarse. Entregarán aire presurizado durante todo su tiempo de ciclo. Debido a esto, los compresores con un ciclo de trabajo del 100% son los más adecuados para procesos que requieren un flujo de aire continuo durante largos períodos de tiempo, como sistemas de transporte o lijadoras neumáticas. Un riesgo para los compresores de aire que funcionan con un ciclo de trabajo del 100% es el sobrecalentamiento del motor. Estos compresores deben tener un componente de enfriamiento para mitigar este riesgo.

A continuación, una tabla comparativa para visualizar mejor las diferencias:

¿Puede un Compresor de Aire Tener Múltiples Ciclos de Trabajo?

El ciclo de trabajo también se refiere a la presión (PSI) y el flujo (CFM) proporcionados para ese porcentaje del tiempo total del ciclo. Debido a esto, un compresor anunciado con un ciclo de trabajo del 100% podría proporcionar 125 PSI y 25 CFM durante todo el tiempo del ciclo. Pero ese mismo compresor también podría anunciarse con un ciclo de trabajo del 50% al proporcionar una PSI más alta con un CFM más bajo. El ciclo de trabajo depende completamente de las aplicaciones y de la PSI y el CFM necesarios para completarlas. Esto resalta la flexibilidad y la adaptabilidad de algunos compresores a diferentes demandas, ajustando sus parámetros operativos.

Frecuencia de Ciclo Ideal y Prevención de Sobre-Ciclos

La eficiencia de un compresor depende en gran medida del número de veces que se cicla. Cuanto más rápido se cicla un compresor, más energía consume. Por esta razón, es preferible tener tiempos de ciclo más largos que ocurran menos veces por hora. Esto conserva energía y, por lo tanto, la vida útil del compresor.

Existen varias maneras de lograr tiempos de ciclo más largos y evitar el sobre-ciclo:

• Usar un tanque de almacenamiento más grande: Un tanque de mayor volumen puede almacenar más aire comprimido, lo que reduce la frecuencia con la que el compresor necesita encenderse para reponer la presión.
• Probar una banda de presión más amplia: Permitir una mayor variación entre la presión mínima y máxima en el tanque antes de que el compresor se encienda o apague puede extender los tiempos de ciclo.
• Bajar la presión entre el tanque de almacenamiento principal y el compresor: Ajustar la presión de operación en puntos estratégicos puede optimizar el flujo y reducir la demanda sobre el compresor.

El sobre-ciclo ocurre cuando una unidad se cicla demasiado en un período de tiempo dado. Esto puede suceder debido a cambios en la demanda de la planta con el tiempo. Es crucial monitorear y ajustar las configuraciones del compresor para alinearlas con las necesidades actuales de la aplicación.

Compresores de Ciclo de Trabajo Intermitente vs. Continuo

La distinción entre compresores de ciclo de trabajo intermitente y continuo es fundamental para entender su aplicación y diseño.

Compresores de Ciclo de Trabajo Intermitente

Un ciclo de trabajo intermitente significa que el compresor necesita enfriarse regularmente para evitar el sobrecalentamiento y maximizar la eficiencia. Muchos compresores de aire reciprocantes operan con ciclos de trabajo intermitentes. Algunos ejemplos de aplicaciones que son adecuadas para ciclos de trabajo intermitentes incluyen:

• Llenar neumáticos de automóviles con aire.
• Alimentar herramientas manuales como llaves neumáticas.
• Soplar superficies para limpieza.

En estas aplicaciones, el compresor funciona por breves períodos, seguidos de pausas que permiten su enfriamiento natural.

Compresores de Ciclo de Trabajo Continuo

Los compresores de aire de ciclo de trabajo continuo pueden funcionar durante largos períodos de tiempo sin interrupciones regulares para enfriarse. La mayoría de estos compresores tienen sistemas de enfriamiento que ayudan a prevenir el sobrecalentamiento y permiten que el compresor funcione continuamente sin un período de enfriamiento. El tipo de compresor más común que puede funcionar con un ciclo de trabajo continuo es el de tornillo rotativo. La mayoría de las unidades centrífugas también son adecuadas para ciclos de trabajo continuos. Algunos ejemplos de aplicaciones que son adecuadas para ciclos de trabajo continuos incluyen:

• Levantar piezas pesadas de automóviles en instalaciones de fabricación de automóviles.
• Operar cintas transportadoras en fábricas de embalaje.
• Pintar grandes áreas que requieren un flujo constante y prolongado de aire.

Estos compresores están diseñados para la resistencia y la fiabilidad en entornos de alta demanda.

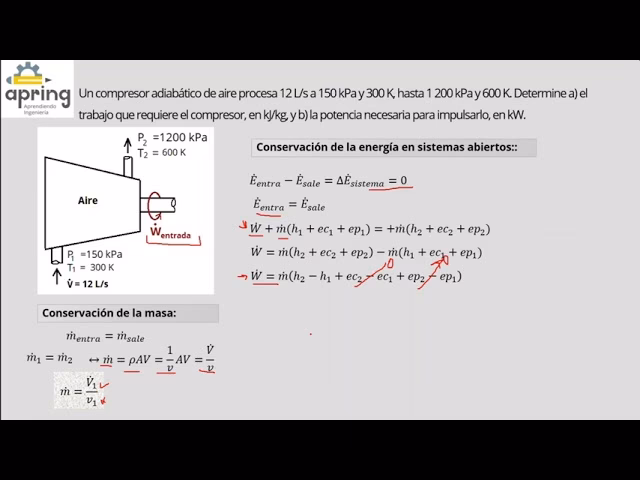

¿Cómo se Calcula el Trabajo de un Compresor?

El trabajo de un compresor es un concepto termodinámico que se refiere a la energía requerida para comprimir un gas. Para un gas perfecto que trabaja con una relación de presión constante, el trabajo es directamente proporcional a la temperatura. Esto implica que el trabajo del compresor puede disminuirse manteniendo baja la temperatura del gas en el compresor.

El trabajo del compresor, que se representa como Wc, es una parte fundamental del ciclo termodinámico de un sistema de potencia. Reducir el trabajo del compresor es ventajoso porque el trabajo del compresor reduce el trabajo neto de salida del ciclo. Por lo tanto, es beneficioso mantener baja la temperatura de salida del compresor mientras se alcanza la presión deseada.

El Papel del Interenfriamiento

Teóricamente, esto podría hacerse mediante un enfriamiento continuo del gas comprimido para mantener la temperatura de entrada en la temperatura ambiente. Sin embargo, esto no es físicamente posible en la práctica, por lo que el enfriamiento se realiza por etapas, a través de un proceso llamado interenfriamiento.

En un sistema de compresión de dos etapas con interenfriamiento, el gas se comprime parcialmente en una primera etapa, luego se enfría a presión constante (idealmente) entre las etapas, y finalmente se comprime a la presión final en una segunda etapa. El objetivo es que las temperaturas de entrada a cada etapa de compresión sean iguales, y que las temperaturas de salida de las etapas sean también iguales.

Es evidente que la suma de los aumentos de temperatura en las etapas individuales de compresión con interenfriamiento es menor que el aumento de temperatura en una compresión de una sola etapa. Por lo tanto, el trabajo total del compresor con compresión isentrópica y enfriamiento completo, como se describe, es menor que el trabajo de un compresor sin interenfriamiento.

Fórmulas para el Trabajo del Compresor con Interenfriamiento

Para un compresor con interenfriamiento completo y compresión isentrópica, el trabajo total del compresor (Wc) se puede expresar de la siguiente manera:

Wc = C_p { ( T_3 - T_1 ) + ( T_5 - T_4 ) }

Donde:

• C_p es el calor específico a presión constante.
• T_1 es la temperatura de entrada a la primera etapa de compresión.
• T_3 es la temperatura de salida de la primera etapa de compresión.
• T_4 es la temperatura de entrada a la segunda etapa de compresión (después del interenfriamiento).
• T_5 es la temperatura de salida de la segunda etapa de compresión.

Idealmente, T_1 = T_4 (enfriamiento completo) y T_3 = T_5 (relaciones de presión iguales en cada etapa). Sustituyendo las relaciones de temperatura-presión para procesos isentrópicos, el trabajo también puede expresarse como:

Wc = C_p T_1 [ { ( p_i / p_1 )^( (γ-1)/γ ) - 1 } + { ( p_2 / p_i )^( (γ-1)/γ ) - 1 } ]

Donde:

• p_1 es la presión de entrada a la primera etapa.
• p_i es la presión intermedia de interenfriamiento.
• p_2 es la presión final de salida.
• γ (gamma) es el índice adiabático del gas (relación de calores específicos, C_p / C_v).

Para encontrar el valor de la presión intermedia (p_i) que produciría el trabajo mínimo del compresor con compresión isentrópica, se deriva Wc con respecto a p_i y se iguala a cero. El resultado de esta optimización es:

p_i = √(p_1 * p_2)

Esto significa que para minimizar el trabajo total en un compresor de dos etapas con interenfriamiento, la presión intermedia debe ser la media geométrica de las presiones de entrada y salida finales. Este principio es crucial en el diseño de compresores industriales de alta eficiencia.

Preguntas Frecuentes sobre Compresores de Aire

¿Por qué es importante el ciclo de trabajo de un compresor?

El ciclo de trabajo es fundamental porque indica cuánto tiempo puede funcionar un compresor sin sobrecalentarse. Ignorarlo puede llevar a un sobrecalentamiento, desgaste prematuro y fallas del equipo, reduciendo drásticamente su vida útil y eficiencia.

¿Qué significa un ciclo de trabajo del 100%?

Un ciclo de trabajo del 100% significa que el compresor puede funcionar continuamente sin necesidad de pausas para enfriarse. Esto se logra mediante sistemas de enfriamiento avanzados y es común en compresores de tornillo rotativo o centrífugos, ideales para aplicaciones industriales que requieren un flujo de aire constante.

¿Cómo puedo prolongar la vida útil de mi compresor?

Para prolongar la vida útil de su compresor, es crucial respetar su ciclo de trabajo. Además, considere usar un tanque de almacenamiento más grande para reducir la frecuencia de los ciclos, operar dentro de una banda de presión adecuada y realizar un mantenimiento regular. Evitar el sobre-ciclo es clave para la durabilidad.

¿Qué es el interenfriamiento en un compresor?

El interenfriamiento es un proceso en compresores multietapa donde el gas comprimido se enfría entre las etapas de compresión. Su objetivo es reducir la temperatura del gas, lo que a su vez disminuye el trabajo requerido para la compresión y mejora la eficiencia general del sistema.

¿Cómo afecta la temperatura al trabajo del compresor?

La temperatura tiene un impacto directo en el trabajo del compresor. Cuanto más baja sea la temperatura del gas durante la compresión, menor será el trabajo necesario para alcanzar la presión deseada. Por eso, el interenfriamiento es una estrategia efectiva para optimizar la eficiencia energética.

Comprender tanto el ciclo de trabajo como el trabajo termodinámico de un compresor es esencial para su operación eficiente y duradera. El ciclo de trabajo nos guía en el uso práctico, asegurando que el equipo descanse lo suficiente para evitar el sobrecalentamiento y el desgaste. Por otro lado, el análisis del trabajo, especialmente en el contexto del interenfriamiento, revela cómo la ingeniería y la termodinámica se combinan para optimizar la eficiencia energética. Al aplicar estos conocimientos, los usuarios pueden seleccionar el compresor adecuado para sus necesidades, operarlo de manera óptima y prolongar significativamente su vida útil, maximizando así la eficiencia y la rentabilidad de sus operaciones.
