Torque Magnético: Potencia y Precisión en Acción

En el corazón de innumerables dispositivos que nos rodean, desde el motor que arranca nuestro coche hasta el medidor que nos indica el nivel de combustible, reside un principio fundamental de la física: el torque magnético. Esta fuerza rotacional, generada por la interacción entre una corriente eléctrica y un campo magnético, es la clave para convertir la energía eléctrica en movimiento mecánico o para realizar mediciones precisas. Comprender cómo se calcula y se aplica este torque no solo es esencial para ingenieros y científicos, sino que nos permite apreciar la ingeniosidad detrás de la tecnología moderna.

Este artículo explorará en detalle la fórmula del torque en un campo magnético, desglosando cada uno de sus componentes. Analizaremos cómo este concepto es la base de la operación de los motores eléctricos, explicando el ingenioso mecanismo que permite una rotación continua. También profundizaremos en su aplicación en los medidores de corriente, donde la precisión es primordial. A través de ejemplos claros y una explicación exhaustiva, desvelaremos la potencia y la precisión que el torque magnético pone en nuestras manos.

Entendiendo el Torque Magnético: La Fuerza Detrás de la Rotación

El torque, en su definición más simple, es la tendencia de una fuerza a girar o rotar un objeto alrededor de un eje. Imagina que intentas abrir una puerta: aplicas una fuerza a cierta distancia de las bisagras, y esa fuerza, multiplicada por la distancia perpendicular al punto de aplicación, genera un torque que hace girar la puerta. En el contexto de un campo magnético, este principio se aplica a las corrientes eléctricas que fluyen a través de bucles o bobinas de alambre.

Cuando un bucle de corriente se introduce en un campo magnético uniforme, las fuerzas magnéticas actúan sobre los segmentos de alambre que componen el bucle. Según la regla de la mano derecha (RHR-1), la dirección de la fuerza sobre un segmento de alambre conductor de corriente en un campo magnético es perpendicular tanto a la dirección de la corriente como a la dirección del campo magnético. Si bien la fuerza neta sobre el bucle completo suele ser cero (lo que significa que el bucle no se acelera linealmente), las fuerzas sobre los lados opuestos del bucle pueden crear un par de fuerzas que producen un torque, haciendo que el bucle rote.

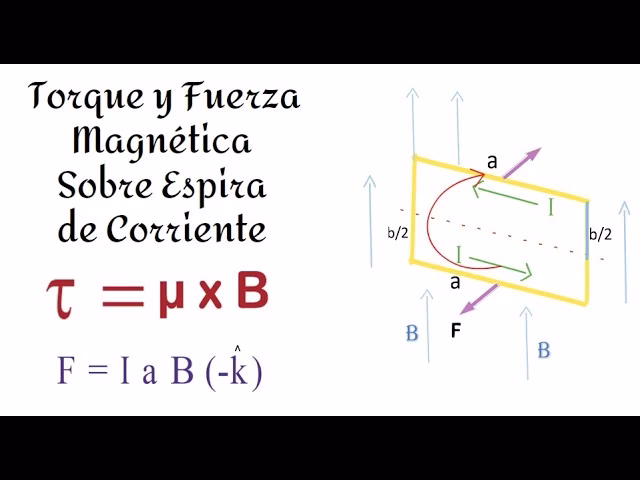

Consideremos un bucle rectangular de ancho 'w' y altura 'l' en un campo magnético 'B'. Las fuerzas sobre los segmentos superior e inferior del bucle son verticales y paralelas al eje de rotación, lo que significa que no producen torque. Sin embargo, las fuerzas sobre los segmentos verticales laterales son horizontales y opuestas en dirección, creando un torque. Cada una de estas fuerzas es F = IlB, donde 'I' es la corriente y 'l' es la longitud del segmento perpendicular al campo. Dado que cada fuerza actúa a una distancia de w/2 desde el eje central, el torque total sobre el bucle es la suma de los torques de ambos lados.

La Fórmula Fundamental: τ = NIAB sinθ

A partir de la consideración de las fuerzas y las distancias, la fórmula para el torque (τ) en un bucle de corriente en un campo magnético uniforme se simplifica a una expresión elegante y poderosa:

τ = N I A B sinθ

Analicemos cada componente de esta fórmula para comprender su significado:

• τ (tau): Torque magnético (medido en Newton-metros, N·m). Es la cantidad de fuerza rotacional que experimenta el bucle. Cuanto mayor sea el torque, mayor será la tendencia del bucle a girar.
• N: Número de espiras (o vueltas) en el bucle. Un bucle simple tiene N=1. Si se enrollan múltiples vueltas de alambre, el torque se multiplica por el número de vueltas, ya que cada vuelta contribuye con su propio torque.
• I: Corriente que fluye a través del bucle (medida en Amperios, A). La magnitud de la corriente es directamente proporcional a la fuerza magnética y, por lo tanto, al torque. Más corriente significa más fuerza.
• A: Área del bucle (medida en metros cuadrados, m²). Para un bucle rectangular, A = w × l. El área del bucle es un factor crucial porque determina la extensión sobre la cual el campo magnético puede ejercer una fuerza efectiva.
• B: Intensidad del campo magnético (medida en Teslas, T). Representa la fuerza del campo magnético externo. Un campo magnético más fuerte generará un torque mayor.
• sinθ (seno de theta): Ángulo entre la perpendicular al bucle y el campo magnético B. Este es un componente crítico.
• Cuando θ = 90° (es decir, la perpendicular al bucle es perpendicular al campo B, o el plano del bucle es paralelo al campo B), sinθ = 1, y el torque es máximo. Esta es la posición ideal para generar la mayor rotación.
• Cuando θ = 0° (es decir, la perpendicular al bucle es paralela al campo B, o el plano del bucle es perpendicular al campo B), sinθ = 0, y el torque es cero. En esta posición, el bucle está en equilibrio y no experimenta ninguna fuerza rotacional.

Es importante destacar que, aunque esta fórmula se deriva de un bucle rectangular, es válida para un bucle de cualquier forma, siempre que el campo magnético sea uniforme.

Motores Eléctricos: La Fuerza Detrás del Movimiento

Los motores son quizás la aplicación más ubicua y fundamental del torque magnético en un bucle de corriente. Su función es convertir la energía eléctrica en trabajo mecánico, es decir, en movimiento rotacional. Un motor eléctrico consiste esencialmente en una o más bobinas de alambre (llamadas armadura o rotor) colocadas dentro de un campo magnético estacionario (producido por imanes permanentes o electroimanes).

Cuando una corriente eléctrica pasa a través de las bobinas del rotor, el campo magnético ejerce un torque sobre ellas, provocando que giren. A medida que la bobina gira, el ángulo θ cambia. Como vimos en la fórmula, el torque disminuye a medida que θ se acerca a 0 grados. Si no se hiciera nada, la bobina oscilaría hacia adelante y hacia atrás alrededor de la posición de equilibrio (θ = 0°), en lugar de girar continuamente.

Aquí es donde entra en juego una parte ingeniosa del diseño del motor: las escobillas y el conmutador. Justo cuando la bobina pasa por la posición de equilibrio (donde el torque sería cero y, más allá, se invertiría la dirección del torque), un sistema de conmutación invierte automáticamente la dirección de la corriente que fluye a través de la bobina. Al invertir la corriente, la dirección de la fuerza magnética sobre los lados de la bobina también se invierte, lo que a su vez invierte la dirección del torque. Esto asegura que el torque siempre actúe en la misma dirección, manteniendo así la rotación continua y unidireccional del eje del motor. Este ciclo de inversión de corriente es lo que permite que un motor gire de forma constante y eficiente, impulsando desde ventiladores hasta vehículos eléctricos.

Medidores de Corriente: Precisión a Través del Torque

Además de los motores, los medidores analógicos, como los amperímetros y voltímetros antiguos, o incluso los indicadores de combustible en un automóvil, son otra aplicación clave del torque magnético en un bucle de corriente. La construcción de un medidor es sorprendentemente similar a la de un motor.

En un medidor, una bobina de corriente se coloca dentro de un campo magnético. Cuando la corriente a medir pasa a través de la bobina, se genera un torque que provoca la rotación de la aguja indicadora. La diferencia crucial en el diseño de un medidor, en comparación con un motor, es la forma de los imanes. En los medidores, los imanes suelen tener una forma especial que asegura que el campo magnético 'B' sea perpendicular al bucle (o, de manera más precisa, que la perpendicular al bucle sea siempre perpendicular al campo B) en un amplio rango angular. Esto significa que el ángulo θ se mantiene cerca de 90° o se compensa de alguna manera, haciendo que sinθ sea casi constante e igual a 1.

Como resultado, el torque (τ = NIAB sinθ) se vuelve directamente proporcional a la corriente 'I' (τ ≈ NIAB). Para equilibrar este torque y permitir una lectura estable, se utiliza un resorte lineal que ejerce un contra-torque. Cuanto mayor sea la corriente, mayor será el torque magnético y más se desviará la aguja antes de que el contra-torque del resorte la detenga. Esta proporcionalidad directa entre el torque y la corriente es esencial para que la deflexión de la aguja sea una medida precisa de la corriente que fluye. Para construir galvanómetros sensibles (utilizados en voltímetros y amperímetros que responden a corrientes pequeñas), se utilizan bobinas con una gran área 'A', un campo magnético 'B' alto y una baja resistencia, maximizando así la sensibilidad al torque.

Cálculo del Torque Magnético: Un Ejemplo Práctico

Para ilustrar cómo se aplica la fórmula del torque, consideremos un ejemplo práctico similar a los que un ingeniero podría enfrentar:

Problema: Encuentre el torque máximo en un bucle cuadrado de alambre de 100 espiras, de 10.0 cm de lado, que transporta una corriente de 15.0 A en un campo magnético de 2.00 T.

Estrategia: El torque máximo ocurre cuando el ángulo θ es de 90.0 grados, lo que hace que sinθ = 1. Utilizaremos la fórmula τ = NIAB sinθ.

Datos Conocidos:

• N (Número de espiras) = 100
• Lado del cuadrado = 10.0 cm = 0.10 m
• A (Área del bucle) = (0.10 m)² = 0.01 m²
• I (Corriente) = 15.0 A
• B (Intensidad del campo magnético) = 2.00 T
• sinθ = 1 (para torque máximo)

Solución:

τ = N I A B sinθ τ = (100) * (15.0 A) * (0.01 m²) * (2.00 T) * (1) τ = 30 N·m

Discusión: Este valor de torque, 30 Newton-metros, es considerable y perfectamente adecuado para ser utilizado en un motor. Muestra cómo una combinación de un número elevado de espiras, una corriente significativa, un área de bobina razonable y un campo magnético potente puede generar una fuerza rotacional sustancial, capaz de mover maquinaria o realizar trabajo.

Comparativa: Motores vs. Medidores

Aunque ambos dispositivos se basan en el principio del torque magnético, sus propósitos y diseños específicos difieren. A continuación, una tabla comparativa para resaltar estas diferencias clave:

Preguntas Frecuentes (FAQ) sobre el Torque Magnético

¿Qué es el torque?

El torque es una medida de la fuerza que puede causar que un objeto gire alrededor de un eje. Es el equivalente rotacional de la fuerza lineal. Se calcula como el producto de la fuerza aplicada y la distancia perpendicular desde el punto de aplicación de la fuerza hasta el eje de rotación. En el contexto magnético, es la fuerza rotacional que un campo magnético ejerce sobre un bucle de corriente.

¿Cómo se genera el torque en un campo magnético?

El torque en un campo magnético se genera cuando una corriente eléctrica fluye a través de un conductor (como un bucle de alambre) que está inmerso en un campo magnético. El campo magnético ejerce una fuerza sobre los portadores de carga en movimiento (la corriente) dentro del conductor. Si estas fuerzas actúan en diferentes puntos del bucle de manera que no están alineadas con el eje de rotación y tienen componentes que buscan hacer girar el bucle, se produce un torque. Los lados opuestos de un bucle, por ejemplo, experimentan fuerzas en direcciones opuestas, creando un par que induce la rotación.

¿Por qué el ángulo es importante en la fórmula del torque?

El ángulo θ en la fórmula τ = NIAB sinθ es crucial porque determina la efectividad con la que el campo magnético puede generar torque. Representa el ángulo entre la dirección del campo magnético y la línea perpendicular al plano del bucle de corriente. Cuando el bucle está orientado de tal manera que esta perpendicular es paralela al campo (θ = 0°), las fuerzas magnéticas actúan de forma que no producen rotación, y el torque es cero. Cuando la perpendicular es perpendicular al campo (θ = 90°), las fuerzas actúan con su máximo brazo de palanca, produciendo el torque máximo. Por lo tanto, el seno del ángulo modula la magnitud del torque, reflejando cómo la orientación del bucle afecta la capacidad de giro.

¿Qué papel juegan las escobillas en un motor?

Las escobillas (junto con el conmutador) son componentes vitales en muchos motores de corriente continua. Su papel es invertir la dirección de la corriente que fluye a través de las bobinas del rotor justo cuando la bobina pasa por la posición de equilibrio (donde el torque se anularía o se invertiría). Al invertir la corriente, la dirección del torque también se invierte, pero de tal manera que siempre empuja el rotor para que continúe girando en la misma dirección. Sin las escobillas y el conmutador, la bobina simplemente oscilaría o se detendría en la posición de equilibrio.

¿Se puede aplicar esta fórmula a cualquier forma de bobina?

Sí, la fórmula τ = NIAB sinθ es sorprendentemente universal. Aunque su derivación a menudo se ilustra con un bucle rectangular simple, puede demostrarse que es válida para un bucle de corriente de cualquier forma (circular, triangular, irregular) siempre que el campo magnético sea uniforme sobre el área del bucle. Esto se debe a que el torque neto depende de la corriente, el número de espiras, el área total encerrada por las espiras y la intensidad y orientación del campo, no de la geometría específica de los bordes del bucle.

En resumen, el torque magnético es un concepto fundamental que subyace a una vasta gama de tecnologías que damos por sentadas. Desde la poderosa rotación de un motor eléctrico que impulsa nuestra maquinaria, hasta la delicada precisión de un medidor que nos informa sobre una corriente eléctrica, la interacción entre corrientes y campos magnéticos es una fuente inagotable de fuerza magnética rotacional. Comprender la fórmula τ = NIAB sinθ y los principios detrás de ella nos permite no solo calcular y predecir el comportamiento de estos sistemas, sino también apreciar la elegancia de la física en acción, transformando la energía eléctrica en movimiento útil o en valiosas mediciones.
