Calculando la Constante de Tiempo (Tau) en Circuitos RC

Los circuitos RC, una combinación fundamental de resistencias y condensadores, son los pilares invisibles que sustentan una vasta gama de dispositivos electrónicos. Desde el procesamiento de señales de audio hasta la sincronización precisa en sistemas complejos, su comportamiento es crucial. En el corazón de estos circuitos reside un concepto fundamental y a menudo subestimado: la constante de tiempo, denotada por la letra griega tau (τ). Este parámetro no es solo un número; es el indicador clave que determina la velocidad a la que un condensador se carga o descarga a través de una resistencia, dictando así la respuesta temporal del circuito. Comprender cómo calcular y manipular la constante de tiempo es esencial para cualquier entusiasta de la electrónica o profesional que busque diseñar, analizar o solucionar problemas en sistemas que dependen de una sincronización precisa y un filtrado eficiente. En este extenso artículo, desglosaremos la esencia de los circuitos RC y profundizaremos en la importancia, cálculo y aplicaciones prácticas de su constante de tiempo, brindándole el conocimiento necesario para dominar este fascinante aspecto de la electrónica.

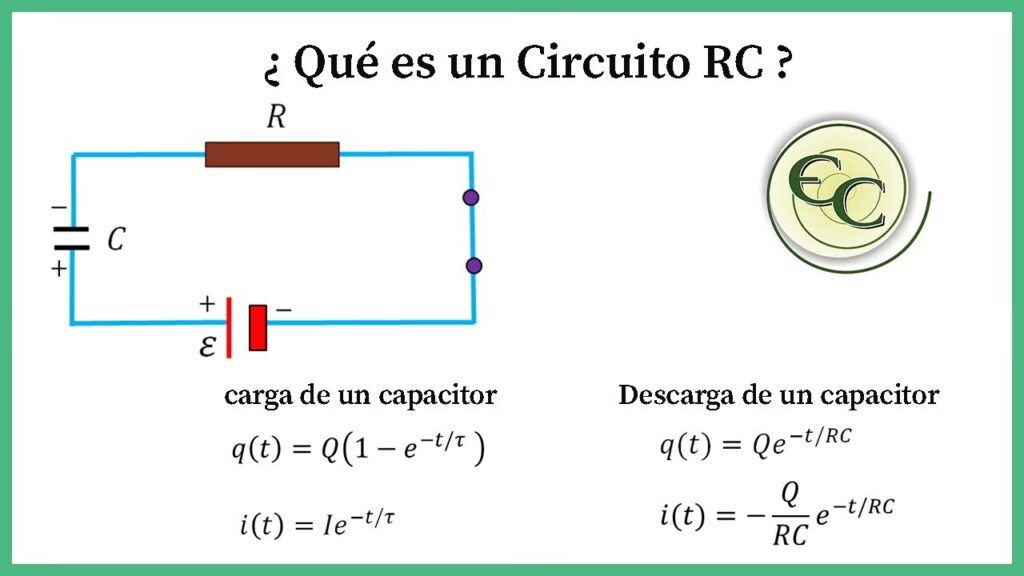

¿Qué son los Circuitos RC?

Los circuitos RC son configuraciones eléctricas que integran dos componentes pasivos esenciales: una resistencia (R) y un condensador (C). Aunque aparentemente simples, la interacción entre estos dos elementos les confiere una capacidad notable para influir en el flujo de corriente eléctrica y, por ende, en la temporización y el filtrado de señales. La resistencia se opone al flujo de corriente, controlando su magnitud, mientras que el condensador tiene la capacidad única de almacenar energía eléctrica en forma de carga y liberarla cuando sea necesario. Esta combinación ingeniosa permite que los circuitos RC reaccionen a los cambios de voltaje a lo largo del tiempo, lo que los convierte en herramientas indispensables en un sinfín de aplicaciones. Se utilizan comúnmente para suavizar señales irregulares, eliminar el ruido no deseado, establecer retrasos temporales precisos y generar formas de onda específicas. Desde el corazón de un simple temporizador hasta los sofisticados filtros de un equipo de sonido de alta fidelidad, los circuitos RC son omnipresentes. Su versatilidad y eficacia provienen directamente de la capacidad de controlar su constante de tiempo, que define su comportamiento dinámico.

La Importancia de la Constante de Tiempo (Tau)

La constante de tiempo, representada por la letra griega tau (τ), es, sin exagerar, el alma de un circuito RC. Cuantifica la velocidad a la que el voltaje a través de un condensador cambia en respuesta a una señal de entrada. Específicamente, en un proceso de carga, τ es el tiempo que tarda el voltaje del condensador en alcanzar aproximadamente el 63.2% de su valor final máximo. De manera similar, en un proceso de descarga, τ es el tiempo que tarda el voltaje en caer aproximadamente al 36.8% de su valor inicial. Estos porcentajes, que pueden parecer arbitrarios, provienen directamente de la naturaleza exponencial del proceso de carga y descarga, donde 63.2% es igual a (1 - e^-1) y 36.8% es igual a e^-1, siendo 'e' la base del logaritmo natural. La importancia de tau radica en que determina la "rapidez" del circuito. Un valor de tau grande significa que el condensador tardará más en cargarse o descargarse, lo que resulta en transiciones más lentas y un mayor retardo. Por el contrario, un valor de tau pequeño indica una respuesta más rápida. Esta característica es vital para el diseño de filtros, osciladores, temporizadores y cualquier aplicación donde la sincronización y la respuesta temporal sean críticas para el rendimiento del sistema. Al manipular R y C, los ingenieros pueden "sintonizar" la constante de tiempo para que el circuito se comporte exactamente como se requiere para una aplicación específica.

Componentes Esenciales: Resistencia y Condensador

Para comprender a fondo los circuitos RC, es fundamental conocer las funciones individuales de sus dos componentes constituyentes: la resistencia y el condensador.

• Resistencia (R): Medida en ohmios (Ω), una resistencia es un componente pasivo diseñado para oponerse al flujo de corriente eléctrica. Su función principal es controlar la cantidad de corriente que fluye a través de un circuito. En un circuito RC, la resistencia limita la velocidad a la que la corriente puede fluir hacia o desde el condensador, afectando directamente la velocidad de carga y descarga. Una resistencia mayor ralentizará estos procesos, mientras que una menor los acelerará.
• Condensador (C): Medido en faradios (F), un condensador es un dispositivo que almacena energía eléctrica en un campo eléctrico entre dos placas conductoras separadas por un material dieléctrico (aislante). A diferencia de una batería que almacena carga electroquímicamente, un condensador lo hace electrostáticamente, lo que permite ciclos de carga y descarga mucho más rápidos. Cuando se aplica un voltaje, el condensador acumula carga; cuando se retira el voltaje, libera esa carga. La capacidad de un condensador para almacenar y liberar energía temporalmente es lo que le permite funcionar como un elemento de temporización y filtrado en los circuitos RC.

La interdependencia de estos dos componentes es lo que define el comportamiento dinámico de un circuito RC. La resistencia controla la velocidad a la que el condensador puede cargarse o descargarse, y esta interacción es precisamente lo que se captura en el concepto de la constante de tiempo (τ).

Definiendo la Constante de Tiempo (τ)

La constante de tiempo (τ) de un circuito RC en serie es, en esencia, la medida de su inercia temporal. Es el producto directo de la resistencia (R) y la capacitancia (C) del circuito. Su fórmula es sorprendentemente simple pero profundamente significativa:

τ = R × C

Donde:

• τ (tau) se mide en segundos (s).
• R (resistencia) se mide en ohmios (Ω).
• C (capacitancia) se mide en faradios (F).

Es crucial que las unidades se utilicen correctamente para obtener un resultado en segundos. Por ejemplo, si la capacitancia se da en microfaradios (µF), debe convertirse a faradios multiplicando por 10^-6. La constante de tiempo no solo indica la velocidad de carga y descarga hasta los valores del 63.2% y 36.8% respectivamente, sino que también es un indicador de la respuesta del circuito a los cambios en el voltaje de entrada. Un circuito con una τ grande reaccionará lentamente, mientras que uno con una τ pequeña reaccionará rápidamente. Esta propiedad fundamental permite a los diseñadores de circuitos predecir y controlar el comportamiento temporal de los sistemas electrónicos, lo que es invaluable en aplicaciones que van desde el suavizado de señales hasta la creación de retardos precisos en el tiempo.

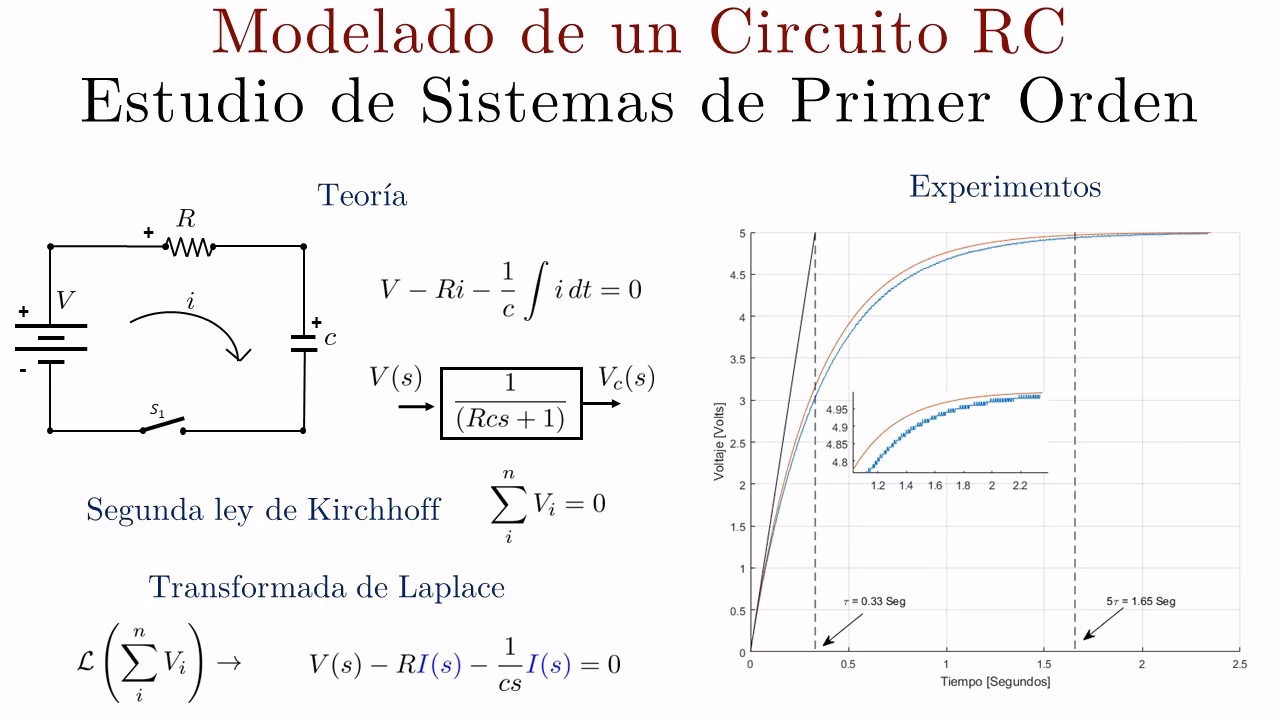

La Fórmula Matemática de Tau y las Curvas de Carga/Descarga

Más allá de la sencilla relación τ = R × C, el comportamiento del voltaje en un condensador dentro de un circuito RC a lo largo del tiempo se describe mediante funciones exponenciales. Comprender estas ecuaciones es clave para predecir con precisión cómo un circuito RC responderá a los cambios en el voltaje de entrada.

Proceso de Carga:

Cuando un condensador inicialmente descargado se conecta a una fuente de voltaje constante (V₀) a través de una resistencia, el voltaje a través del condensador (V_C(t)) aumenta exponencialmente con el tiempo. La ecuación que describe este comportamiento es:

V_C(t) = V₀ ⋅ (1 - e^-t/τ)

Donde:

• V_C(t) es el voltaje a través del condensador en un tiempo 't'.
• V₀ es el voltaje máximo (o de la fuente) al que el condensador intentará cargarse.
• e es la base del logaritmo natural (aproximadamente 2.71828).
• t es el tiempo transcurrido desde el inicio de la carga.
• τ es la constante de tiempo (R × C).

Esta fórmula muestra que a medida que 't' aumenta, el término e^-t/τ disminuye, haciendo que (1 - e^-t/τ) se acerque a 1, y el voltaje del condensador se acerque a V₀. Después de una constante de tiempo (t = τ), el voltaje alcanza el 63.2% de V₀. Después de aproximadamente cinco constantes de tiempo (t = 5τ), el condensador se considera prácticamente cargado por completo (alrededor del 99.3% de V₀).

Proceso de Descarga:

Cuando un condensador previamente cargado a un voltaje V₀ se descarga a través de una resistencia, su voltaje disminuye exponencialmente con el tiempo. La ecuación para la descarga es:

V_C(t) = V₀ ⋅ (e^-t/τ)

Donde los términos tienen el mismo significado que en la ecuación de carga. En este caso, a medida que 't' aumenta, el término e^-t/τ disminuye, haciendo que el voltaje del condensador se acerque a cero. Después de una constante de tiempo (t = τ), el voltaje cae al 36.8% de V₀. Similar a la carga, después de aproximadamente cinco constantes de tiempo (t = 5τ), el condensador se considera prácticamente descargado (menos del 1% de V₀ restante).

Estas ecuaciones son fundamentales para el análisis y diseño de circuitos RC, ya que permiten a los ingenieros predecir y controlar el comportamiento dinámico de estos sistemas en el tiempo.

Ejemplos Prácticos de la Constante de Tiempo

La constante de tiempo de un circuito RC no es un concepto puramente teórico; tiene implicaciones profundas y aplicaciones tangibles en el mundo real que impactan nuestra vida diaria de maneras que a menudo no percibimos. Aquí te presentamos algunos ejemplos clave:

• Equipos de Audio y Ecualización: En amplificadores, mezcladores y sistemas de audio, los circuitos RC se utilizan extensamente para el control de tono y la ecualización. Ajustando los valores de R y C (y por lo tanto, la constante de tiempo), estos circuitos pueden actuar como filtros que realzan o atenúan rangos de frecuencia específicos, permitiendo a los usuarios personalizar la calidad del sonido, desde potenciar los graves hasta aclarar los agudos.
• Flashes de Cámara: El flash de una cámara fotográfica es un excelente ejemplo de un circuito RC en acción. Un condensador se carga a través de una resistencia hasta alcanzar un voltaje suficiente. La constante de tiempo dicta la rapidez con la que el condensador se carga, y por lo tanto, el tiempo de "recuperación" entre destellos. Una vez cargado, la energía almacenada se descarga rápidamente a través de la lámpara de flash, produciendo la luz.
• Temporizadores y Osciladores: Muchos circuitos de temporización, como los que se encuentran en electrodomésticos (lavadoras, microondas), juguetes o sistemas de seguridad, se basan en la constante de tiempo RC. La carga y descarga predecibles de un condensador a través de una resistencia pueden usarse para generar retrasos de tiempo específicos o para crear oscilaciones (señales repetitivas) que controlan la secuencia de operaciones en un dispositivo.
• Filtros de Señal: Los circuitos RC son la base de los filtros de paso bajo y paso alto. Un filtro de paso bajo, por ejemplo, utiliza una constante de tiempo específica para permitir el paso de señales de baja frecuencia (como el audio deseado) mientras bloquea el ruido de alta frecuencia. Esto es crucial en radios, sistemas de comunicación y sensores para garantizar la claridad de la señal.
• Debouncing de Switches (Eliminación de Rebotes): Cuando presionas un botón o interruptor, los contactos mecánicos a menudo "rebotan" o hacen contacto y se separan varias veces en milisegundos antes de establecer una conexión firme. Un circuito RC con una constante de tiempo adecuada puede "suavizar" esta señal, asegurando que el microcontrolador o el circuito lógico solo registre una pulsación del botón, evitando múltiples activaciones no deseadas.

Estos ejemplos demuestran que la constante de tiempo no es solo un concepto abstracto, sino una herramienta de diseño fundamental que permite la funcionalidad y la fiabilidad de innumerables sistemas electrónicos.

Guía Paso a Paso para Calcular Tau

Calcular la constante de tiempo (τ) de un circuito RC es un proceso directo que requiere solo dos valores: la resistencia y la capacitancia. Siga estos sencillos pasos:

1. Identifique los Componentes: Localice la resistencia (R) y el condensador (C) en su circuito RC. En un circuito serie simple, estos son los únicos componentes que necesita.
2. Obtenga los Valores de R y C:
   • Resistencia (R): Anote el valor de la resistencia en ohmios (Ω). Los valores suelen estar impresos en el componente o se pueden medir con un multímetro.
   • Capacitancia (C): Anote el valor de la capacitancia en faradios (F). Los condensadores a menudo tienen sus valores impresos, pero pueden estar en unidades como microfaradios (µF), nanofaradios (nF) o picofaradios (pF).
3. Convierta las Unidades a Estándar: Este es un paso crucial para evitar errores. Asegúrese de que la resistencia esté en ohmios y la capacitancia esté en faradios. Si su capacitancia no está en faradios, realice la conversión:
   • 1 microfaradio (µF) = 1 × 10^-6 faradios (F)
   • 1 nanofaradio (nF) = 1 × 10^-9 faradios (F)
   • 1 picofaradio (pF) = 1 × 10^-12 faradios (F)
4. Aplique la Fórmula: Una vez que tenga R en ohmios y C en faradios, simplemente multiplíquelos:

   τ = R × C

5. Interprete el Resultado: El valor de τ estará en segundos (s). Este valor representa el tiempo que tarda el condensador en cargarse o descargarse aproximadamente un 63.2% de su cambio total de voltaje.

Ejemplo Práctico de Cálculo:

Supongamos que tiene un circuito RC con:

• Resistencia (R) = 47 kΩ (kilohmios)
• Capacitancia (C) = 10 µF (microfaradios)

Paso 1 y 2: Valores obtenidos: R = 47 kΩ, C = 10 µF.

Paso 3: Convierta las unidades:

• R = 47 kΩ = 47 × 1000 Ω = 47,000 Ω
• C = 10 µF = 10 × 10^-6 F = 0.000010 F

Paso 4: Aplique la fórmula:

• τ = R × C = 47,000 Ω × 0.000010 F = 0.47 segundos

Paso 5: El resultado es τ = 0.47 segundos. Esto significa que el condensador tardará 0.47 segundos en cargarse aproximadamente al 63.2% de su voltaje final o en descargarse al 36.8% de su voltaje inicial.

Errores Comunes que se Deben Evitar al Calcular Tau

Aunque el cálculo de la constante de tiempo parece sencillo, es fácil cometer errores que pueden llevar a resultados incorrectos y, en última instancia, a un mal funcionamiento del circuito. Ser consciente de estos errores comunes le ayudará a garantizar la precisión:

• Unidades Incorrectas: Este es, con mucho, el error más frecuente. La fórmula τ = R × C requiere que R esté en ohmios (Ω) y C en faradios (F) para que τ resulte en segundos (s). A menudo, los condensadores se especifican en microfaradios (µF), nanofaradios (nF) o picofaradios (pF), y las resistencias en kilohmios (kΩ) o megohmios (MΩ). Olvidar convertir estas unidades a sus valores base puede llevar a resultados erróneos por órdenes de magnitud. Por ejemplo, 1 µF = 10^-6 F, y 1 kΩ = 1000 Ω.
• Lectura Incorrecta de Componentes: Las resistencias tienen bandas de colores y los condensadores tienen códigos numéricos o abreviaturas que deben interpretarse correctamente. Una lectura errónea de un valor puede invalidar todo el cálculo. Siempre verifique dos veces las marcas o utilice un multímetro para confirmar los valores.
• Ignorar la Tolerancia de los Componentes: Los componentes electrónicos tienen tolerancias (por ejemplo, ±5% para resistencias, ±10% o ±20% para condensadores). Esto significa que el valor real del componente puede desviarse ligeramente de su valor nominal. Si se requiere una precisión muy alta, es importante tener en cuenta estas tolerancias o medir los componentes reales.
• Circuitos Complejos con Múltiples Componentes: En circuitos más complejos con varias resistencias o condensadores en serie o paralelo, no se puede simplemente tomar un R y un C al azar. Primero, debe simplificar el circuito para encontrar la resistencia equivalente (R_eq) y la capacitancia equivalente (C_eq) "vista" por la parte del circuito que se está analizando. Aplicar la fórmula directamente a componentes individuales en un circuito complejo sin simplificarlo es un error grave.
• Confundir Constante de Tiempo con Tiempo de Carga/Descarga Completa: Recuerde que τ es el tiempo para alcanzar aproximadamente el 63.2% de la carga o el 36.8% de la descarga. Un condensador se considera "completamente" cargado o descargado después de aproximadamente 5τ. Suponer que 1τ es el tiempo de carga/descarga completa es un error común.

Al prestar atención a estos detalles, puede mejorar significativamente la precisión de sus cálculos de la constante de tiempo y, por lo tanto, la fiabilidad de sus diseños electrónicos.

Aplicaciones Reales de la Constante de Tiempo Calculada

El cálculo preciso de la constante de tiempo es una habilidad fundamental con vastas aplicaciones prácticas en el diseño y análisis de circuitos electrónicos. Este valor no es un simple ejercicio académico, sino una herramienta de ingeniería esencial que permite a los diseñadores predecir y controlar el comportamiento temporal de los sistemas.

• Diseño de Circuitos de Temporización: La aplicación más directa es en el diseño de temporizadores y generadores de pulsos. Al seleccionar cuidadosamente los valores de R y C para obtener una τ específica, los ingenieros pueden crear retardos de tiempo precisos para encender o apagar luces, activar alarmas, controlar la duración de un evento o sincronizar operaciones en microcontroladores y sistemas digitales.
• Diseño de Filtros (Frecuencia de Corte): La constante de tiempo es intrínseca a la frecuencia de corte (f_c) de un filtro RC, dada por f_c = 1/(2πτ). Para un filtro de paso bajo, esta es la frecuencia por encima de la cual las señales comienzan a atenuarse significativamente. Para un filtro de paso alto, es la frecuencia por debajo de la cual las señales se atenúan. Al calcular τ, se puede determinar la f_c y diseñar filtros que permitan o bloqueen rangos de frecuencia específicos, crucial para el procesamiento de audio, señales de radio, y comunicaciones.
• Supresión de Ruido y Estabilización de Voltaje: Los circuitos RC con una constante de tiempo adecuada pueden actuar como "amortiguadores" o "suavizadores" para eliminar picos de voltaje o ruido de alta frecuencia en líneas de alimentación. Esto protege los componentes sensibles y garantiza una alimentación de energía estable y limpia, esencial en sistemas digitales y analógicos de precisión.
• Acoplamiento y Desacoplamiento de Señales: Los condensadores en circuitos RC se utilizan para acoplar o desacoplar etapas de un circuito, permitiendo el paso de señales de CA mientras bloquean el voltaje de CC no deseado, o viceversa. La constante de tiempo aquí determina la respuesta de frecuencia de este acoplamiento.
• Sensores y Adquisición de Datos: Muchos sensores producen señales analógicas que pueden ser ruidosas o contener fluctuaciones no deseadas. Un circuito RC simple puede usarse para filtrar estas señales antes de que sean convertidas a formato digital por un microcontrolador, asegurando una lectura más precisa y estable. La constante de tiempo se elige para que el filtro no distorsione la señal de interés pero elimine el ruido de alta frecuencia.

En resumen, la capacidad de calcular y manipular la constante de tiempo es una herramienta poderosa que permite a los ingenieros diseñar circuitos que operan de manera fiable, precisa y eficiente en una amplia gama de aplicaciones electrónicas, desde las más simples hasta las más complejas.

El Impacto de Tau en la Carga y Descarga

La constante de tiempo (τ) es el factor dominante que rige la dinámica de carga y descarga de un condensador en un circuito RC. Estos procesos son intrínsecamente exponenciales, lo que significa que el cambio de voltaje es más rápido al principio y se ralentiza a medida que el condensador se acerca a su estado final. Comprender cómo τ influye en estas curvas es crucial para el diseño de circuitos de temporización y filtrado.

Proceso de Carga:

Cuando un voltaje se aplica a un circuito RC, el condensador comienza a acumular carga. Al principio, la diferencia de voltaje entre la fuente y el condensador es máxima, lo que resulta en una alta corriente de carga. A medida que el condensador se carga, su voltaje aumenta, reduciendo la diferencia de voltaje y, por lo tanto, la corriente de carga. Esto lleva a una curva de voltaje que aumenta rápidamente al principio y luego se aplana gradualmente. La constante de tiempo (τ) define la "velocidad" de esta curva. Después de 1τ, el condensador ha alcanzado aproximadamente el 63.2% de su voltaje final. Después de 2τ, aproximadamente el 86.5%; después de 3τ, el 95%; después de 4τ, el 98.2%; y, crucialmente, después de 5τ, el condensador se considera prácticamente cargado por completo (más del 99.3% de su voltaje final). Este "estado estable" de 5τ es un punto de referencia común en el diseño de circuitos.

Proceso de Descarga:

De manera similar, durante la descarga, un condensador libera su energía almacenada a través de la resistencia. Inicialmente, el voltaje del condensador es alto, lo que provoca una corriente de descarga significativa. A medida que la carga se disipa, el voltaje del condensador disminuye, y la corriente de descarga también se reduce. Esto da como resultado una curva de voltaje que cae rápidamente al principio y luego se ralentiza a medida que se acerca a cero. La constante de tiempo (τ) también rige esta velocidad. Después de 1τ, el voltaje del condensador ha caído al 36.8% de su valor inicial. Después de 5τ, el condensador se considera prácticamente descargado, con menos del 1% de su voltaje inicial restante.

La capacidad de predecir y controlar estos procesos de carga y descarga mediante la manipulación de R y C es lo que hace que los circuitos RC sean tan versátiles en aplicaciones que van desde el control de tiempo de un LED hasta el filtrado de señales en sistemas de comunicación.

Respuesta de Frecuencia en Circuitos RC y su Papel como Filtros

La forma en que un circuito RC responde a diferentes frecuencias de señales de entrada es un aspecto fundamental de su comportamiento, y la constante de tiempo juega un papel central en esta respuesta, especialmente en su función como filtro. Los circuitos RC son intrínsecamente dependientes de la frecuencia debido a la naturaleza del condensador; su reactancia (oposición a la corriente de CA) cambia con la frecuencia.

Filtro Paso Bajo RC:

Configurado de una manera específica (resistencia en serie con la entrada y condensador en paralelo con la salida), un circuito RC actúa como un filtro de paso bajo. Esto significa que permite el paso de señales de baja frecuencia con poca atenuación, mientras que atenúa o bloquea las señales de alta frecuencia. La frecuencia a la cual la potencia de la señal de salida cae a la mitad de su valor máximo (o el voltaje cae a aproximadamente el 70.7%) se conoce como la frecuencia de corte (f_c), o a veces la frecuencia de -3dB. Esta frecuencia está directamente relacionada con la constante de tiempo por la fórmula:

f_c = 1 / (2π τ) = 1 / (2π R C)

Donde π (pi) es aproximadamente 3.14159. Un valor de τ grande (R o C grandes) resulta en una f_c baja, lo que significa que el filtro solo dejará pasar frecuencias muy bajas. Un valor de τ pequeño (R o C pequeños) resulta en una f_c alta, permitiendo un rango más amplio de frecuencias.

Filtro Paso Alto RC:

Si se invierte la configuración (condensador en serie con la entrada y resistencia en paralelo con la salida), el circuito RC se convierte en un filtro de paso alto. En este caso, las señales de alta frecuencia pasan con poca atenuación, mientras que las señales de baja frecuencia (incluida la CC) son bloqueadas o atenuadas significativamente. La misma fórmula de frecuencia de corte (f_c = 1 / (2π R C)) se aplica aquí, pero en este contexto, f_c representa la frecuencia por debajo de la cual las señales comienzan a atenuarse.

La capacidad de los circuitos RC para manipular señales en función de su frecuencia es fundamental en aplicaciones como la separación de canales de audio, la eliminación de zumbidos de baja frecuencia, la extracción de componentes de CA de una señal de CC, y la conformación de pulsos en sistemas digitales.

Implicaciones en el Mundo Real del Comportamiento RC

La comprensión profunda de cómo la constante de tiempo influye en la carga y descarga y en la respuesta de frecuencia de los circuitos RC tiene implicaciones trascendentales en el diseño y la funcionalidad de una multitud de dispositivos electrónicos que utilizamos a diario. Lejos de ser un concepto abstracto, es la base de la fiabilidad y eficiencia en diversos sectores:

• Sistemas de Audio y Calidad de Sonido: En los equipos de audio de alta fidelidad, los circuitos RC se utilizan para filtrar el ruido, dar forma a la respuesta de frecuencia (ecualización) y gestionar el acoplamiento entre etapas. Una constante de tiempo mal diseñada podría llevar a una calidad de sonido pobre, con distorsiones o una respuesta de frecuencia desequilibrada. El diseño preciso garantiza una reproducción de audio clara, rica y fiel.
• Comunicaciones y Fidelidad de la Señal: En sistemas de comunicación inalámbricos y cableados, los circuitos RC son vitales para el filtrado de señales, eliminando interferencias y ruido no deseado. Esto es crucial para mantener la integridad de la señal, asegurando que los datos transmitidos (voz, video, información digital) lleguen a su destino sin corrupción, lo cual es fundamental para el rendimiento de teléfonos móviles, radios y redes de datos.
• Electrónica Automotriz: Los vehículos modernos están repletos de electrónica, desde sistemas de gestión del motor hasta infoentretenimiento y seguridad. Los circuitos RC se emplean para suavizar las fluctuaciones de voltaje en los sensores, filtrar el ruido en las líneas de comunicación CAN (Controller Area Network) y temporizar diversas funciones, contribuyendo a la seguridad, eficiencia y fiabilidad general del automóvil.
• Energías Renovables: En sistemas de energía solar y eólica, los circuitos RC ayudan a acondicionar y regular la salida de energía. Por ejemplo, pueden suavizar las fluctuaciones de voltaje de los paneles solares antes de que la energía se convierta o se almacene, contribuyendo a una generación de energía más estable y eficiente.
• Dispositivos Médicos: Desde marcapasos hasta equipos de diagnóstico por imágenes, la electrónica médica depende de una sincronización extremadamente precisa y un filtrado de señales impecable. Los circuitos RC son componentes esenciales en estos dispositivos, donde la precisión y la fiabilidad pueden ser una cuestión de vida o muerte.

En cada uno de estos campos, la capacidad de diseñar y optimizar la constante de tiempo de un circuito RC es fundamental para garantizar que los dispositivos funcionen de manera óptima en los entornos exigentes del mundo real, demostrando la importancia innegable de este concepto fundamental en la ingeniería electrónica.

Conceptos Avanzados

Comparación de Circuitos RC con RL y RLC

Si bien los circuitos RC son potentes y ampliamente utilizados, no son los únicos tipos de circuitos pasivos fundamentales. Es útil compararlos con los circuitos RL (resistencia-inductor) y RLC (resistencia-inductor-condensador) para entender sus características distintivas y sus aplicaciones ideales.

Mientras que los circuitos RC son excelentes para el filtrado de señales y la temporización general, los circuitos RL son a menudo preferidos en aplicaciones de potencia o donde se manipulan campos magnéticos. Los circuitos RLC, al combinar los tres elementos, ofrecen la complejidad de la resonancia, lo que los hace indispensables para la sintonización de frecuencias y la creación de osciladores precisos. La elección entre estos circuitos depende directamente de los requisitos específicos de la aplicación y las características de respuesta deseadas.

Limitaciones y Consideraciones en el Diseño de Circuitos RC

A pesar de su versatilidad y amplia aplicación, los circuitos RC tienen ciertas limitaciones y consideraciones que los diseñadores deben tener en cuenta para asegurar un rendimiento óptimo y evitar problemas. Ignorar estos factores puede llevar a un comportamiento del circuito inesperado o deficiente:

• Respuesta a Altas Frecuencias: Los circuitos RC son menos efectivos para manejar frecuencias muy altas en comparación con los circuitos que incorporan inductores. A frecuencias extremadamente altas, las propiedades parásitas de los componentes (como la capacitancia parásita de una resistencia o la inductancia parásita de un condensador) y las características de los materiales dieléctricos pueden degradar el rendimiento del filtro o la precisión del temporizador.
• Cambio de Fase: Los circuitos RC introducen un cambio de fase entre la señal de entrada y la de salida. Para un filtro de paso bajo, la fase de la señal de salida se retrasa con respecto a la entrada a medida que la frecuencia aumenta. Para un filtro de paso alto, la fase se adelanta. Este cambio de fase puede ser crítico en aplicaciones sensibles al tiempo o en sistemas de control donde la sincronización de las señales es vital.
• Sensibilidad a la Temperatura y el Voltaje: Las características de los condensadores, especialmente los electrolíticos y cerámicos, pueden variar significativamente con la temperatura y el voltaje. Esto puede provocar una deriva en la constante de tiempo calculada, afectando la estabilidad y la precisión del circuito en diferentes condiciones ambientales o de funcionamiento.
• Tamaño Físico y Costo: Para lograr constantes de tiempo muy grandes (por ejemplo, para temporizadores de segundos o minutos), se requieren valores altos de resistencia y/o capacitancia. Los condensadores de alta capacitancia (especialmente los electrolíticos) pueden ser físicamente grandes y costosos, lo que puede ser una limitación en diseños compactos o sensibles al presupuesto.
• Carga y Descarga Asimétricas: En algunos casos, la carga y descarga de un condensador pueden no ser perfectamente simétricas debido a las características no ideales de los componentes o a la presencia de otros elementos en el circuito. Esto puede ser un factor importante en el diseño de osciladores o generadores de ondas donde se requiere una forma de onda simétrica.

Al comprender estas limitaciones, los ingenieros pueden tomar decisiones de diseño más informadas, seleccionar los componentes adecuados y, si es necesario, complementar los circuitos RC con otros tipos de circuitos o compensaciones para lograr el rendimiento deseado.

Tendencias Futuras en el Diseño de Circuitos RC

El campo de la electrónica está en constante evolución, y el diseño de circuitos RC no es una excepción. Las tendencias futuras se centran en la mejora del rendimiento, la miniaturización, la sostenibilidad y la integración con tecnologías emergentes:

• Materiales Inteligentes y Adaptativos: Se están investigando materiales que pueden cambiar sus propiedades (resistencia o capacitancia) en respuesta a estímulos externos (temperatura, luz, voltaje). Esto podría llevar a circuitos RC "inteligentes" y reconfigurables que pueden ajustar dinámicamente su constante de tiempo para optimizar el rendimiento en diferentes condiciones de funcionamiento, abriendo la puerta a una electrónica más autónoma y eficiente.
• Miniaturización y Electrónica Flexible: El impulso hacia dispositivos más pequeños, portátiles y ponibles requiere componentes RC con dimensiones reducidas y, en algunos casos, flexibilidad. El desarrollo de condensadores y resistencias de película delgada, así como técnicas de fabricación avanzadas, está permitiendo la creación de circuitos RC a escala nanométrica que pueden integrarse en espacios diminutos o en sustratos flexibles para aplicaciones como sensores médicos vestibles o pantallas enrollables.
• Sostenibilidad y Materiales Ecológicos: Con una creciente conciencia ambiental, hay un enfoque en el desarrollo de componentes RC más ecológicos. Esto incluye la investigación de materiales dieléctricos biodegradables o de origen renovable para condensadores, así como procesos de fabricación que minimicen el uso de sustancias tóxicas y el consumo de energía, reduciendo el impacto ambiental de los residuos electrónicos.
• Integración en el IoT y la Electrónica de Baja Potencia: El crecimiento masivo del Internet de las Cosas (IoT) demanda dispositivos de bajo consumo de energía que puedan operar durante largos períodos con baterías pequeñas o mediante recolección de energía. Los circuitos RC juegan un papel crucial en la gestión de la energía y el procesamiento de señales en estos dispositivos, y las futuras tendencias buscarán optimizar su eficiencia energética y su capacidad para funcionar en entornos inalámbricos y de recursos limitados.
• Circuitos RC en Aplicaciones de Alta Frecuencia y RF: Aunque tradicionalmente los circuitos RC tienen limitaciones en muy altas frecuencias, la investigación en nuevos materiales y geometrías está empujando los límites. El desarrollo de condensadores de radiofrecuencia (RF) de alto rendimiento y resistencias de microondas está permitiendo que los circuitos RC se utilicen en aplicaciones de RF donde antes predominaban los inductores, ofreciendo soluciones más compactas y de menor costo.

Estas tendencias sugieren un futuro emocionante para los circuitos RC, donde seguirán siendo componentes esenciales, pero con capacidades y características mejoradas que se adaptarán a las demandas de las próximas generaciones de tecnología electrónica.

Preguntas Frecuentes (FAQ) sobre la Constante de Tiempo en Circuitos RC

¿Qué significa tau (τ) en un circuito RC?

Tau (τ) es la constante de tiempo de un circuito RC y es un parámetro fundamental que define la rapidez con la que un condensador se carga o descarga a través de una resistencia. Matemáticamente, se calcula como el producto de la resistencia (R en ohmios) y la capacitancia (C en faradios), es decir, τ = R × C. En el proceso de carga, τ es el tiempo que tarda el voltaje del condensador en alcanzar aproximadamente el 63.2% de su voltaje final. En la descarga, es el tiempo que tarda en caer al 36.8% de su voltaje inicial. Su unidad es el segundo.

¿Por qué la constante de tiempo es importante?

La constante de tiempo es crucial porque determina la respuesta temporal de un circuito RC. Influye directamente en la velocidad a la que el circuito puede reaccionar a los cambios de voltaje, lo que es vital para funciones como la sincronización (temporizadores), el filtrado de señales (eliminación de ruido) y la conformación de ondas. Un valor de τ adecuado es esencial para el rendimiento óptimo de muchos dispositivos electrónicos, desde flashes de cámara hasta ecualizadores de audio.

¿Cómo afecta la resistencia y la capacitancia a la constante de tiempo?

Según la fórmula τ = R × C, la constante de tiempo es directamente proporcional tanto a la resistencia como a la capacitancia. Esto significa que:

• Si aumentas el valor de la resistencia (R), la constante de tiempo (τ) aumentará, lo que ralentizará la carga y descarga del condensador.
• Si aumentas el valor de la capacitancia (C), la constante de tiempo (τ) también aumentará, lo que de igual manera ralentizará la carga y descarga.

Para acelerar los procesos, necesitarías disminuir R y/o C.

¿Qué es la frecuencia de corte en un circuito RC?

La frecuencia de corte (f_c), también conocida como frecuencia de -3dB, es la frecuencia a la que la potencia de la señal de salida de un filtro RC cae a la mitad de su valor máximo (o el voltaje cae a aproximadamente el 70.7% del máximo). Es un punto clave que define el ancho de banda del filtro. Para un circuito RC, la frecuencia de corte se calcula como f_c = 1 / (2π τ) o f_c = 1 / (2π R C). Permite determinar qué frecuencias serán pasadas o atenuadas por el circuito.

¿Cuánto tiempo tarda un condensador en cargarse o descargarse completamente en un circuito RC?

Teóricamente, un condensador en un circuito RC nunca se carga o descarga "completamente" debido a la naturaleza exponencial del proceso (siempre se acerca asintóticamente al valor final). Sin embargo, para fines prácticos de ingeniería, se considera que un condensador está prácticamente cargado o descargado después de transcurrir aproximadamente cinco constantes de tiempo (5τ). En este punto, el voltaje de carga habrá alcanzado más del 99.3% de su valor final, y el voltaje de descarga habrá caído a menos del 0.7% de su valor inicial.
