En la vasta y compleja industria de la extracción de hidrocarburos, la presencia de gas libre en los fluidos de yacimiento representa un desafío constante. Este gas, si no se maneja adecuadamente, puede comprometer seriamente la eficiencia de las operaciones, dañar equipos costosos y, lo que es más importante, representar un riesgo significativo para la seguridad. Es aquí donde entran en juego los separadores de gas, dispositivos ingeniosos diseñados para mitigar estos problemas, garantizando que el gas y el líquido sigan caminos separados para un procesamiento óptimo. Desde el fondo del pozo hasta la superficie, estos equipos desempeñan un papel vital en la optimización de la producción y la protección del personal y la infraestructura.
La necesidad de separar el gas del líquido surge en múltiples etapas de la producción, ya sea para proteger una bomba sumergida de la cavitación por gas o para desgasificar el lodo de perforación antes de su recirculación. Acompáñenos en este recorrido para entender cómo funcionan estas maravillas de la ingeniería, sus diferentes aplicaciones y por qué su diseño robusto es fundamental para el éxito de las operaciones.
- Cómo Funciona un Separador de Gas en Bombas Electrosumergibles (BES)
- La Función del Separador de Gas de Lodo (MGS) en la Perforación
- Importancia del Manómetro en los Separadores de Gas de Lodo
- ¿Qué es el Lodo Cortado con Gas en la Perforación?
- Comparativa: Separadores de Gas para BES vs. Separadores de Gas de Lodo
- Preguntas Frecuentes sobre Separadores de Gas
Cómo Funciona un Separador de Gas en Bombas Electrosumergibles (BES)
Los separadores de gas son componentes críticos en los sistemas de producción de pozos que utilizan bombas electrosumergibles (BES). Su función principal es salvaguardar la bomba de la entrada de grandes volúmenes de gas libre, lo que podría reducir drásticamente su eficiencia y, eventualmente, provocar su falla. El principio de operación de estos separadores se basa en la aplicación de la fuerza centrífuga para diferenciar las fases.
Cuando el fluido multifásico (líquido y gas) entra en el separador, se le imparte un movimiento de rotación. Debido a la diferencia de densidad, el gas, al ser más ligero, tiende a acumularse en el centro del vórtice, mientras que el líquido, más denso, es empujado hacia las paredes exteriores. Una vez separadas, el gas es descargado en el espacio anular del pozo (el espacio entre la tubería de producción y la tubería de revestimiento) donde asciende a la superficie de forma segura. El líquido, por su parte, es dirigido hacia la entrada de la bomba BES, asegurando que esta reciba un flujo predominantemente líquido, lo que optimiza su rendimiento y prolonga su vida útil.
Desafíos y Soluciones en el Diseño de Separadores de Gas
Uno de los mayores desafíos que enfrentan los separadores de gas convencionales, especialmente en yacimientos con alta concentración de sólidos como arena y finos, es el desgaste por chorro de agua. Este fenómeno ocurre cuando las partículas abrasivas, arrastradas por el flujo de fluido a alta velocidad, erosionan las superficies internas del separador, perforando la camisa de protección y el cuerpo mismo del equipo. El resultado es un separador inutilizado, lo que implica costosas intervenciones y tiempos de inactividad.
Frente a esta debilidad común, se han desarrollado diseños innovadores. Un ejemplo notable es el uso de un tornillo helicoidal resistente a la erosión. Este diseño incorpora una hoja con un ángulo de paso que disminuye progresivamente desde la entrada hasta la salida. Este paso de rosca descendente no solo facilita la separación por fuerza centrífuga, sino que también permite que la arena y otros sólidos se deslicen suavemente a lo largo del separador sin impactar directamente contra las paredes. Esto minimiza drásticamente el desgaste por chorro de agua, evitando cortes en el termopozo (donde se aloja el sensor de temperatura) y en el cuerpo del separador, lo que se traduce en una mayor durabilidad y fiabilidad del equipo, incluso en pozos con alto contenido de sólidos y hasta un 85% de gas libre.
Además de los separadores de gas específicos para BES, existen otras soluciones de manejo de gas, como equipos para pozos con hasta un 50% de gas y soluciones de bombeo multifásico para pozos con hasta un 75% de gas, demostrando la versatilidad de la tecnología para adaptarse a diversas condiciones de yacimiento.
Características Técnicas de Separadores de Gas para BES
La selección de un separador de gas adecuado depende de las condiciones específicas del pozo, incluyendo el caudal de fluido, el porcentaje de gas y las dimensiones físicas. A continuación, se presenta una tabla con características técnicas típicas de varios modelos de separadores de gas para BES, mostrando la diversidad de tamaños y capacidades disponibles:
| Diámetro Externo (in/mm) | Longitud (ft/m) | Peso (lb/kg) | Caudal Nominal (bbl/d a 60 Hz / m³/d a 50 Hz) | GOR Máx. de Entrada (%) |
|---|---|---|---|---|
| 2.72 in / 69 mm | 2.42 ft / 0.74 m | 44 lb / 20 kg | 750 bbl/d / 100 m³/d | 85% |
| 3.19 in / 81 mm | 2.58 ft / 0.79 m | 55 lb / 25 kg | 1050 bbl/d / 140 m³/d | 85% |
| 3.38 in / 86 mm | 2.68 ft / 0.82 m | 48 lb / 22 kg | 1900 bbl/d / 250 m³/d | 85% |
| 3.62 in / 92 mm | 2.90 ft / 0.87 m | 62 lb / 28 kg | 1500 bbl/d / 200 m³/d | 85% |
| 4.06 in / 103 mm | 2.49 ft / 0.76 m | 66 lb / 30 kg | 2600 bbl/d / 350 m³/d | 85% |
| 4.06 in / 103 mm | 2.90 ft / 0.89 m | 73 lb / 33 kg | 3800 bbl/d / 500 m³/d | 85% |
| 5.35 in / 136 mm | 3.63 ft / 1.11 m | 99 lb / 45 kg | 7600 bbl/d / 1000 m³/d | 85% |
Es importante destacar que el GOR (Gas Oil Ratio) máximo de entrada, que indica la proporción máxima de gas que el separador puede manejar eficientemente, es un factor clave en la selección del equipo.
La Función del Separador de Gas de Lodo (MGS) en la Perforación

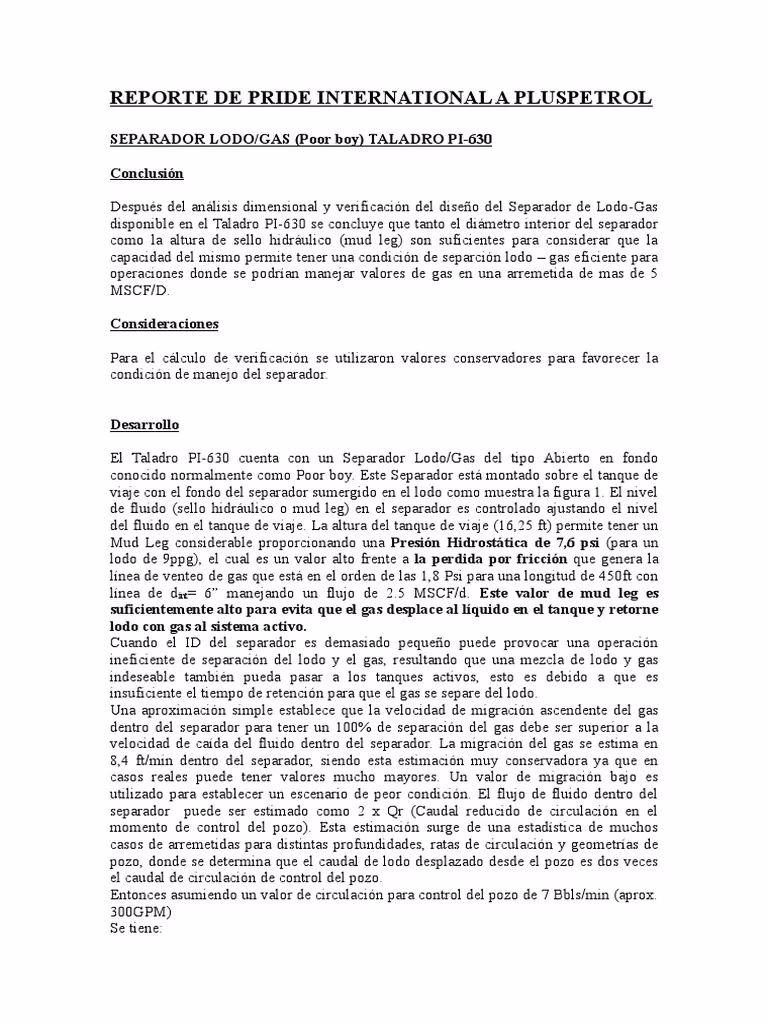

A diferencia de los separadores de gas para BES que operan en el fondo del pozo, los separadores de gas de lodo, también conocidos como desgasificadores de lodo o “poor boy degassers”, son equipos de superficie esenciales en las operaciones de perforación. Su función principal es separar el gas del lodo de perforación que retorna del pozo. Durante la perforación, es común que el gas del yacimiento se mezcle con el lodo, lo que puede tener consecuencias peligrosas.
El principio de operación de un MGS es relativamente sencillo: la mezcla de lodo y gas se introduce en el separador, donde impacta contra una serie de deflectores o bafles. Estos bafles están diseñados para romper las burbujas de gas y facilitar su liberación del lodo. Una vez separado, el gas libre es canalizado a través de una línea de desfogue (flare line) para ser quemado de forma segura, reduciendo el riesgo de acumulación de gases tóxicos o explosivos en el área de trabajo. El lodo desgasificado, por su parte, es descargado hacia la zaranda (shale shaker) y luego a los tanques de lodo para su recirculación.
Tipos de Separadores de Gas de Lodo
Existen varios tipos de MGS, clasificados según su diseño y configuración:
- Tipo de fondo cerrado: Como su nombre lo indica, están cerrados en la parte inferior del recipiente, con la línea de retorno de lodo dirigida de vuelta a los tanques de lodo.
- Tipo de fondo abierto (Poor Boy): Este es el tipo más común y se monta típicamente sobre un tanque de lodo o un tanque de viaje, con la parte inferior del cuerpo del separador sumergida directamente en el lodo. Esto permite que el lodo desgasificado fluya directamente al tanque.
- Tipo flotante: En este diseño, el nivel del fluido (pierna de lodo) se mantiene mediante una configuración de flotador/válvula. El flotador abre y cierra una válvula en la línea de retorno de lodo para mantener el nivel deseado.
Además, pueden clasificarse por su tipo de pedestal o base:
- Tipo fijo: Montados de forma permanente.
- Tipo elevable: Permiten ajustar su altura o posición.
Los desgasificadores “poor boy” a menudo se nombran según el diámetro de su recipiente, como MGS800, MGS1000, MGS1200 o MGS1400, indicando su capacidad relativa. La configuración de estos desgasificadores suele ser personalizable para adaptarse a las necesidades específicas de la operación de perforación.
Importancia del Manómetro en los Separadores de Gas de Lodo
Un componente vital en los separadores de gas de lodo es el manómetro. Este instrumento es indispensable para monitorear la presión dentro del recipiente separador. La presión es un indicador crítico del volumen de gas que está siendo manejado y de la eficiencia del proceso de separación. Una presión excesiva puede indicar una sobrecarga de gas o un mal funcionamiento del separador, lo que podría llevar a una liberación incontrolada de gas en la plataforma.
En situaciones excepcionales de control de pozo, donde es imperativo continuar con el desplazamiento del influjo de gas, el monitoreo constante de la presión permite a los operadores tomar decisiones informadas, incluso si la capacidad del separador se ve excedida. Permite evaluar el riesgo y determinar si es seguro continuar la operación o si se requieren medidas de control adicionales. Es una herramienta de seguridad fundamental que proporciona información en tiempo real sobre las condiciones operativas del separador.
¿Qué es el Lodo Cortado con Gas en la Perforación?
El término lodo cortado con gas se refiere a un fluido de perforación que ha incorporado burbujas de gas (aire o gas natural) del yacimiento durante la operación. Cuando esto sucede, la densidad aparente del lodo disminuye significativamente en comparación con un lodo sin gas, asumiendo que no hay presión externa. Esta reducción de densidad es peligrosa porque el lodo es el principal medio de control de la presión del pozo. Un lodo menos denso ejerce una menor presión hidrostática sobre el yacimiento, lo que puede llevar a un influjo incontrolado de fluidos del pozo (un “kick” o arremetida).
La presencia de lodo cortado con gas es una señal de que el pozo está experimentando un influjo o que el gas se está liberando de la formación. La densidad del lodo cortado con gas debe medirse con precisión, para lo cual se utiliza una balanza de lodo presurizado, que elimina el efecto de las burbujas de gas en la medición, proporcionando la densidad real del lodo. Una vez detectado, el lodo cortado con gas debe ser procesado por el separador de gas de lodo para eliminar el gas y restaurar la densidad y propiedades adecuadas del fluido de perforación, garantizando así la estabilidad y seguridad del pozo.
Comparativa: Separadores de Gas para BES vs. Separadores de Gas de Lodo
Aunque ambos dispositivos se denominan "separadores de gas", su función, ubicación y contexto de uso son fundamentalmente diferentes. Comprender estas diferencias es crucial para apreciar su papel específico en la industria del petróleo y gas.
| Característica | Separador de Gas para BES | Separador de Gas de Lodo (MGS) |
|---|---|---|
| Ubicación Típica | Fondo del pozo (subsuperficial) | Superficie (en la plataforma de perforación) |
| Propósito Principal | Proteger la bomba electrosumergible del gas libre, optimizar su rendimiento y prolongar su vida útil. | Eliminar el gas del lodo de perforación, restaurar su densidad y propiedades para la recirculación segura. |
| Fluido a Separar | Mezcla de petróleo/agua y gas del yacimiento | Lodo de perforación y gas del yacimiento |
| Principio de Separación | Fuerza centrífuga (vórtice) | Impacto contra bafles y gravedad |
| Destino del Gas Separado | Espacio anular del pozo (asciende a superficie) | Línea de desfogue (flare line) para quemado seguro |
| Destino del Líquido Separado | Entrada de la bomba BES | Tanques de lodo (vía zaranda) |
| Riesgos Mitigados | Cavitación de la bomba, desgaste prematuro del equipo subsuperficial. | Explosiones, incendios, pérdida de control del pozo por lodo de baja densidad. |
| Componente Clave | Tornillo helicoidal (en diseños avanzados) | Bafles, manómetro |
Esta distinción es vital: mientras que el separador de gas para BES es una herramienta de producción que busca maximizar la recuperación de hidrocarburos, el MGS es una herramienta de seguridad y control de pozo indispensable durante las fases de perforación.
Preguntas Frecuentes sobre Separadores de Gas
- ¿Por qué el gas es perjudicial para las bombas electrosumergibles?
- El gas libre puede causar el "bloqueo por gas" o la cavitación en las bombas. Esto reduce drásticamente la eficiencia de la bomba, ya que no puede mover fluidos compresibles tan eficazmente como los líquidos. Con el tiempo, esto puede provocar sobrecalentamiento, vibraciones excesivas y fallas prematuras de la bomba.
- ¿Cuál es la diferencia entre un separador de gas y un desgasificador?
- Aunque a menudo se usan indistintamente, especialmente en el contexto de lodo, "separador de gas" es un término más amplio que puede aplicarse a dispositivos subsuperficiales (como los de BES) y de superficie. "Desgasificador" se refiere más específicamente a los equipos de superficie que eliminan el gas del lodo de perforación.
- ¿Qué significa el GOR máximo de entrada en un separador de gas?
- El GOR (Gas Oil Ratio) máximo de entrada indica la proporción volumétrica de gas libre que el separador puede manejar eficientemente en la entrada. Un valor del 85% significa que el separador puede procesar una mezcla donde el 85% del volumen total es gas y el 15% es líquido, separándolos eficazmente.
- ¿Cómo se mide la densidad del lodo cortado con gas?
- La densidad del lodo cortado con gas se mide con una balanza de lodo presurizado. Este dispositivo presuriza una muestra de lodo para comprimir las burbujas de gas, permitiendo una medición más precisa de la densidad real del lodo sin el efecto distorsionador del gas.
- ¿Qué sucede si un separador de gas de lodo falla?
- Si un MGS falla, el lodo de perforación continuará retornando al sistema con gas disuelto o en burbujas. Esto puede llevar a una disminución peligrosa de la densidad del lodo, aumentando el riesgo de un influjo de pozo incontrolado. Además, la liberación de gas inflamable o tóxico en el área de trabajo representa un grave peligro para la seguridad del personal y las instalaciones.
En resumen, los separadores de gas son componentes tecnológicos indispensables en la cadena de valor del petróleo y gas. Ya sea protegiendo las bombas subsuperficiales para asegurar una producción continua y eficiente, o desgasificando el lodo en la superficie para mantener la seguridad durante la perforación, su rol es vital. La continua innovación en su diseño, como la resistencia al desgaste por erosión, subraya la importancia de adaptar estas herramientas a las condiciones cada vez más exigentes de los yacimientos. Al comprender cómo funcionan y por qué son necesarios, se valora aún más la complejidad y la ingeniería detrás de cada gota de hidrocarburo que llega a la superficie.
