Rumbo y Buzamiento: Esenciales en Geología Estructural

En el vasto y complejo mundo de la geología, comprender la orientación de las estructuras rocosas es tan fundamental como identificar los tipos de rocas mismas. Ya sea que estemos buscando depósitos minerales, evaluando la estabilidad de una ladera para un proyecto de ingeniería civil, o desentrañando la historia tectónica de una región, dos conceptos se erigen como pilares ineludibles: el rumbo y el buzamiento. Estas mediciones nos proporcionan una brújula tridimensional para navegar por los estratos, fallas y pliegues que componen la corteza terrestre, revelando cómo se formaron y se deformaron a lo largo de millones de años. Sin una comprensión precisa de estas propiedades direccionales, la interpretación geológica sería incompleta y, a menudo, engañosa.

Este artículo se sumergirá profundamente en el significado, la medición y la crucial importancia del rumbo y el buzamiento. Exploraremos no solo qué representan estos valores, sino también cómo se obtienen en el campo utilizando herramientas específicas y cómo se interpretan para construir un modelo coherente del subsuelo. Prepárese para desentrañar los secretos de la orientación geológica y descubrir por qué estas mediciones son la clave para desbloquear muchos de los misterios que guarda nuestro planeta.

¿Qué son el Rumbo y el Buzamiento? La Orientación de los Planos Geológicos

Para comprender el rumbo y el buzamiento, primero debemos visualizar un plano geológico. Este puede ser un estrato sedimentario, la superficie de una falla, una diaclasa, o cualquier superficie distintiva dentro de una masa rocosa. Dado que estos planos rara vez son horizontales, necesitamos un método para describir su orientación en el espacio tridimensional.

El Rumbo: La Línea Horizontal del Plano

El rumbo, a menudo referido como 'strike' en inglés, es la dirección de la intersección de un plano geológico con un plano horizontal imaginario. Piénselo de esta manera: si usted tuviera un gran tablero inclinado (su plano geológico) y lo sumergiera parcialmente en una piscina de agua perfectamente nivelada (su plano horizontal), la línea donde el tablero y el agua se encuentran sería la línea de rumbo. Esta línea es, por definición, horizontal.

El rumbo se mide como un ángulo con respecto al norte geográfico (o magnético, si se compensa la declinación), generalmente en el sentido de las manecillas del reloj. Por ejemplo, un rumbo de 045° significa que la línea de rumbo se extiende en una dirección de 45 grados al este del norte. Es importante destacar que una línea de rumbo tiene dos direcciones opuestas (por ejemplo, 045° y 225°). Convencionalmente, se suele registrar el azimut del rumbo en el rango de 0° a 360°, o a veces, se utiliza una notación de cuadrante (p. ej., N45°E o N45°W), indicando el cuadrante en el que se encuentra la línea desde el norte. Sin embargo, para fines de consistencia y claridad en la notación geológica moderna, el azimut completo es preferible.

El Buzamiento: La Inclinación del Plano

El buzamiento, o 'dip' en inglés, describe la inclinación de un plano geológico con respecto a la horizontal, así como la dirección hacia la cual se inclina. Consta de dos componentes esenciales:

1. El Ángulo de Buzamiento: Es el ángulo de buzamiento más grande que se puede medir entre el plano geológico y un plano horizontal. Este ángulo se mide en un plano vertical que es perpendicular a la línea de rumbo. Es decir, si el rumbo es la línea horizontal, el buzamiento es la medida de cuán inclinado está el plano 'cuesta abajo' desde esa línea. Los ángulos de buzamiento varían desde 0° (para un plano perfectamente horizontal) hasta 90° (para un plano perfectamente vertical).
2. La Dirección de Buzamiento: Esta es la dirección de buzamiento hacia la cual el plano se inclina o 'se sumerge'. Es crucial entender que la dirección de buzamiento siempre es perpendicular a la línea de rumbo y se mide en el sentido de las manecillas del reloj desde el norte, similar al rumbo. Por ejemplo, si un plano tiene un rumbo N45°E, su dirección de buzamiento podría ser S45°E (135°) o N45°W (315°), dependiendo de hacia dónde se inclina el plano.

Notación Estándar

La notación más común para expresar el rumbo y el buzamiento es una combinación de ambos, a menudo separada por una barra diagonal. Por ejemplo: 045°/30°SE. Esto significa que el rumbo es de 45 grados al este del norte (045°), el ángulo de buzamiento es de 30 grados, y la dirección de buzamiento es hacia el sureste. Es fundamental que la dirección de buzamiento siempre se indique, ya que un mismo rumbo puede tener dos direcciones de buzamiento opuestas.

En la notación de azimut completo para la dirección de buzamiento, el ejemplo anterior podría ser 045°/30°→135°, donde 135° es la dirección de buzamiento medida como azimut. Esta es la forma más precisa y menos ambigua.

¿Cómo se Mide el Rumbo y el Buzamiento? Herramientas y Técnicas

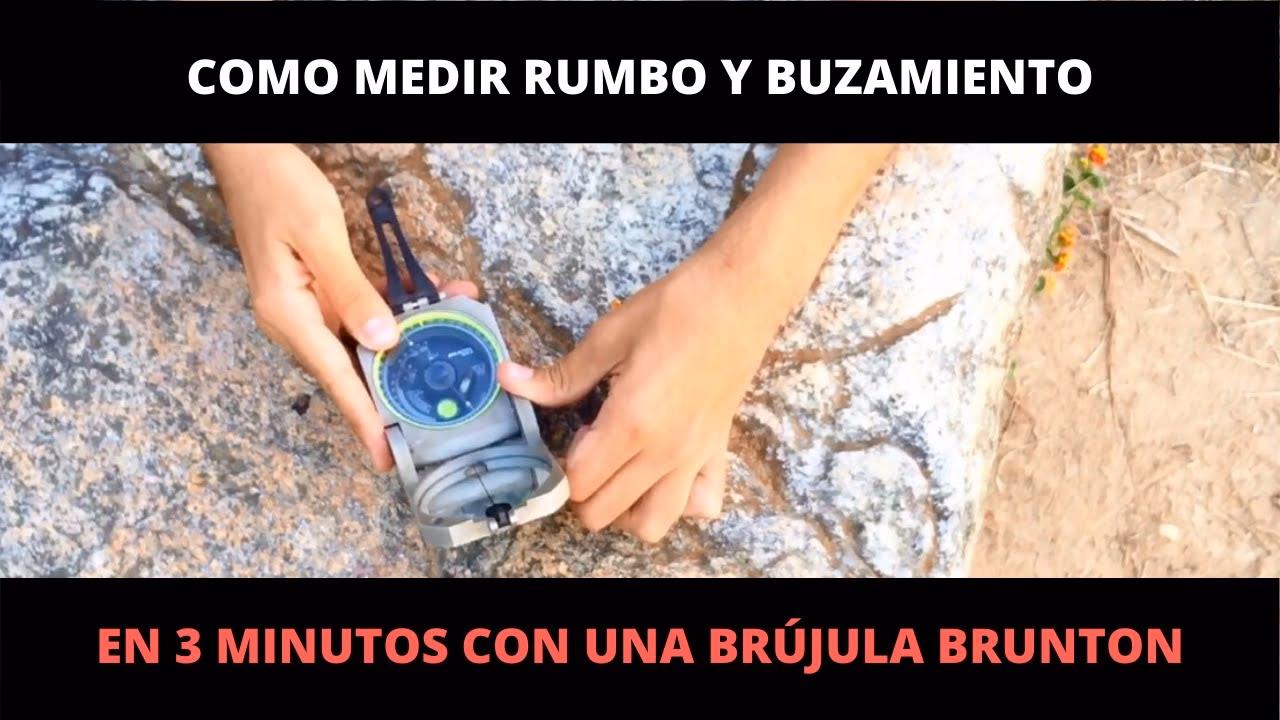

La medición precisa del rumbo y el buzamiento en el campo requiere una brújula de geólogo, siendo la Brújula Brunton uno de los instrumentos más icónicos y fiables. Aunque existen alternativas digitales y aplicaciones para smartphones, la Brunton sigue siendo el estándar de oro por su robustez y precisión cuando se usa correctamente.

Medición del Rumbo

1. Identificar el Plano: Primero, encuentre una superficie expuesta del plano geológico que sea lo suficientemente grande y representativa. Límpiela de escombros o vegetación si es necesario.
2. Encontrar la Línea Horizontal: Coloque el lado largo de la brújula (o un borde recto auxiliar) sobre el plano de tal manera que la burbuja de nivel de la brújula (la que indica la horizontalidad) esté centrada. Esto asegura que el borde de la brújula esté alineado con la línea de rumbo del plano.
3. Orientar la Brújula: Con la brújula nivelada sobre la línea de rumbo, gire todo su cuerpo hasta que la aguja magnética de la brújula se alinee con la marca 'N' (Norte) en el limbo de la brújula. Algunas brújulas tienen una aguja que 'persigue' el norte; en ese caso, simplemente lea el valor donde la aguja se detiene.
4. Leer el Rumbo: Una vez que la aguja se ha asentado y la brújula está nivelada, lea el valor del rumbo en el limbo de la brújula. Este será el azimut de la línea de rumbo. Asegúrese de leer el extremo correcto de la aguja si su brújula tiene dos extremos de lectura.

Medición del Buzamiento y la Dirección de Buzamiento

1. Preparación: Gire la brújula 90 grados desde la posición de rumbo, de modo que el lado largo de la brújula esté ahora perpendicular a la línea de rumbo. La brújula debe estar orientada en la dirección en que el plano se inclina más pronunciadamente.
2. Medir el Ángulo de Buzamiento: Coloque el lado largo de la brújula directamente sobre el plano geológico, manteniendo el lado perpendicular al rumbo. Utilice el clinómetro de la brújula (un péndulo con una escala) para medir el ángulo de inclinación. La burbuja del clinómetro debe estar centrada. Lea el ángulo directamente de la escala del clinómetro. Este es el ángulo de buzamiento.
3. Determinar la Dirección de Buzamiento: Con la brújula aún en la posición de medición del buzamiento (perpendicular al rumbo y siguiendo la máxima pendiente), observe hacia qué dirección cardinal se inclina el plano. La dirección de buzamiento debe ser un azimut medido desde el norte, perpendicular al rumbo. Por ejemplo, si su rumbo es 045°, las posibles direcciones de buzamiento son 135° (SE) o 315° (NW). Es crucial verificar visualmente hacia dónde se inclina el plano. La dirección de buzamiento siempre apunta hacia el 'fondo' del plano inclinado.

Proceso Detallado de Medición en Campo: Un Paso a Paso

Para asegurar mediciones consistentes y precisas, siga estos pasos metódicos en el campo:

1. Localización y Preparación: Identifique claramente el plano geológico a medir. Asegúrese de que la superficie esté limpia de escombros, tierra suelta o vegetación que pueda interferir con la colocación de la brújula. Busque un área lo suficientemente grande para apoyar la brújula de forma estable.
2. Medición del Rumbo (Strike):
   a. Coloque el borde lateral largo de su brújula (o un accesorio de borde recto si su brújula lo requiere) firmemente sobre el plano geológico.
   b. Ajuste la brújula hasta que la burbuja del nivel tubular (el nivel del ojo de buey en algunas brújulas) esté perfectamente centrada. Esto asegura que el borde de la brújula esté alineado con una línea horizontal en el plano, es decir, la línea de rumbo.
   c. Una vez nivelada, gire la brújula completa (y su cuerpo) hasta que la aguja magnética se alinee con el norte (0° o 360°). Algunas brújulas tienen un dial giratorio que se ajusta a la aguja.
   d. Lea el valor del azimut del rumbo directamente desde la escala de la brújula. Anote este valor (ej., 270°).
3. Medición del Buzamiento (Dip):
   a. Gire la brújula 90 grados desde la posición de rumbo, de modo que el borde lateral de la brújula esté ahora perpendicular a la línea de rumbo que acaba de identificar.
   b. Coloque el borde de la brújula sobre el plano de manera que el clinómetro (el péndulo interno) pueda oscilar libremente y se alinee con la máxima pendiente del plano.
   c. Con el clinómetro en su lugar, lea el ángulo que indica en la escala de buzamiento. Este es el ángulo de buzamiento (ej., 45°).
4. Determinación de la Dirección de Buzamiento (Dip Direction):
   a. Mientras la brújula aún está en la posición de medición de buzamiento (perpendicular al rumbo y en la dirección de máxima pendiente), observe visualmente hacia qué dirección cardinal (N, S, E, W o sus combinaciones) el plano se inclina.
   b. Esta dirección debe ser el azimut perpendicular al rumbo. Por ejemplo, si su rumbo fue 270° (Oeste), y el plano se inclina hacia el sur, la dirección de buzamiento sería 180° (Sur). Si se inclinara hacia el norte, sería 0° (Norte).
   c. Anote el ángulo de buzamiento y su dirección cardinal (ej., 45°S). Para una notación completa y sin ambigüedades, combine el rumbo y el buzamiento: 270°/45°S o 270°/45°→180°.
5. Registro de Datos: Inmediatamente después de la medición, registre los datos en su libreta de campo. Incluya el rumbo y buzamiento, la descripción de la estructura (estrato, falla, diaclasa), la litología, la ubicación (coordenadas GPS si es posible) y cualquier observación adicional relevante (ej., presencia de vetas, deformación, etc.).
6. Verificación: Si es posible, realice una segunda medición en un punto ligeramente diferente del mismo plano para verificar la consistencia. La práctica hace al maestro en la medición del rumbo y buzamiento.

¿Por qué son Cruciales el Rumbo y el Buzamiento? Aplicaciones Prácticas

Las mediciones de rumbo y buzamiento no son meros ejercicios académicos; son herramientas fundamentales con aplicaciones vitales en diversas ramas de la geociencia y la ingeniería:

• Exploración de Recursos Naturales:
  • Minerales: La mayoría de los depósitos minerales se encuentran en vetas o estratos que tienen una orientación específica. Conocer el rumbo y buzamiento de estas estructuras permite a los geólogos proyectar su extensión en profundidad y lateralmente, guiando la perforación y la planificación de la minería.
  • Petróleo y Gas: Los yacimientos de hidrocarburos a menudo están asociados con estructuras plegadas o falladas. El rumbo y buzamiento ayudan a mapear la geometría de estas trampas estructurales, esenciales para la exploración y producción.
  • Agua Subterránea: La dirección del flujo de agua en acuíferos fracturados o estratificados está fuertemente influenciada por la orientación de las estructuras geológicas.
• Ingeniería Geotécnica y Civil:
  • Estabilidad de Taludes: En la construcción de carreteras, presas o cimientos, es crítico evaluar la estabilidad de las masas rocosas. Los planos de debilidad (fallas, diaclasas, estratificación) con buzamientos desfavorables pueden causar deslizamientos de tierra. El rumbo y buzamiento permiten predecir zonas de riesgo.
  • Diseño de Túneles y Excavaciones: La orientación de las estructuras geológicas influye en la estabilidad de las excavaciones subterráneas y la necesidad de soportes.
• Geología Estructural y Cartografía Geológica:
  • Estas mediciones son la base para construir mapas geológicos tridimensionales y modelos estructurales. Permiten a los geólogos reconstruir la historia de deformación de una región, identificando pliegues, fallas, y la secuencia de eventos tectónicos.
• Sismología:
  • El estudio de la orientación de las fallas activas, mediante el rumbo y buzamiento, es crucial para comprender la mecánica de los terremotos y evaluar el riesgo sísmico.

Herramientas para la Medición: Tradicional vs. Moderna

La evolución tecnológica ha traído nuevas opciones para la medición de rumbo y buzamiento, aunque los principios fundamentales permanecen.

Si bien las aplicaciones digitales ofrecen conveniencia y funciones integradas, la brújula de geólogo tradicional sigue siendo preferida por muchos profesionales por su fiabilidad, robustez y la sensación táctil que permite una mejor comprensión de la orientación en el espacio.

Preguntas Frecuentes sobre Rumbo y Buzamiento

A continuación, respondemos algunas de las preguntas más comunes sobre el rumbo y el buzamiento:

¿Cuál es la diferencia clave entre rumbo y dirección de buzamiento?

El rumbo es la dirección de una línea horizontal dentro del plano geológico. Tiene dos posibles orientaciones (ej., N45E y S45W). La dirección de buzamiento, por otro lado, es la dirección azimutal hacia la cual el plano se inclina más pronunciadamente, y siempre es perpendicular al rumbo y apunta 'cuesta abajo'. Solo hay una dirección de buzamiento para un plano dado.

¿Siempre se mide el rumbo con respecto al Norte?

Sí, convencionalmente, el rumbo (y la dirección de buzamiento) siempre se mide en relación con el Norte, ya sea el Norte geográfico o el Norte magnético (ajustado por la declinación magnética local). Esto asegura la coherencia y la capacidad de comparar mediciones en diferentes ubicaciones.

¿Qué significa un buzamiento de 0 grados o 90 grados?

Un buzamiento de 0 grados indica un plano perfectamente horizontal. En este caso, el rumbo no tiene una dirección única, ya que cualquier línea en un plano horizontal es una línea de rumbo. Un buzamiento de 90 grados indica un plano perfectamente vertical. Para un plano vertical, el rumbo será el mismo que la dirección de buzamiento más/menos 90 grados.

¿Por qué es fundamental la precisión en estas mediciones?

Pequeños errores en la medición del rumbo o el buzamiento pueden llevar a grandes errores en las proyecciones tridimensionales de las estructuras geológicas. Esto puede tener consecuencias significativas en la exploración de recursos (perforaciones fallidas), la ingeniería civil (problemas de estabilidad) o la interpretación estructural (modelos geológicos incorrectos).

¿Se puede estimar el rumbo y buzamiento sin herramientas?

Es posible hacer una estimación muy aproximada del rumbo y buzamiento visualmente o usando herramientas rudimentarias como un teléfono móvil con una brújula y un nivel. Sin embargo, para cualquier aplicación profesional o estudio geológico serio, se requiere una brújula de geólogo calibrada para obtener mediciones precisas y fiables.

Conclusión

El rumbo y el buzamiento son mucho más que simples ángulos y direcciones; son el lenguaje fundamental que los geólogos utilizan para describir y comprender la geometría tridimensional de la Tierra. Desde las profundidades de las minas hasta las cimas de las montañas, estas mediciones proporcionan la clave para desentrañar la historia geológica, predecir la distribución de recursos y garantizar la seguridad de las infraestructuras humanas.

Dominar la técnica de medición del rumbo y buzamiento con precisión es una habilidad esencial para cualquier profesional o estudiante de geociencias. Requiere práctica, atención al detalle y un profundo entendimiento de los principios geológicos. A medida que la tecnología avanza, nuevas herramientas pueden complementar los métodos tradicionales, pero el valor de una medición precisa y una interpretación sólida de estas orientaciones geológicas permanecerá inalterable. La próxima vez que vea un afloramiento rocoso inclinado, recuerde que detrás de su aparente simplicidad, se esconde una rica historia codificada en su rumbo y su buzamiento, esperando ser descifrada.
