¿Qué es el Ripple en una Fuente de Alimentación?

En el corazón de casi todo dispositivo electrónico, desde un simple cargador de teléfono hasta complejos sistemas industriales, reside una fuente de alimentación. Su función principal es convertir la energía de la red eléctrica (corriente alterna o AC) en una forma de energía utilizable por los componentes (corriente continua o DC). Sin embargo, este proceso de conversión no siempre es perfecto. A menudo, pequeñas ondulaciones o fluctuaciones, conocidas como ripple o rizado, se cuelan en la señal de corriente continua, y entenderlas es crucial para garantizar la estabilidad y el rendimiento óptimo de tus equipos.

El ripple es un fenómeno que, si bien es inherente a la conversión de AC a DC, puede y debe ser minimizado. Ignorarlo puede llevar a una serie de problemas, desde ruidos molestos en equipos de audio hasta fallos catastróficos en circuitos sensibles. Este artículo profundiza en qué es el ripple, por qué se produce, cómo medirlo y, lo más importante, cómo mitigarlo para proteger tus valiosos dispositivos electrónicos.

¿Qué es el Ripple o Rizado en una Fuente de Alimentación?

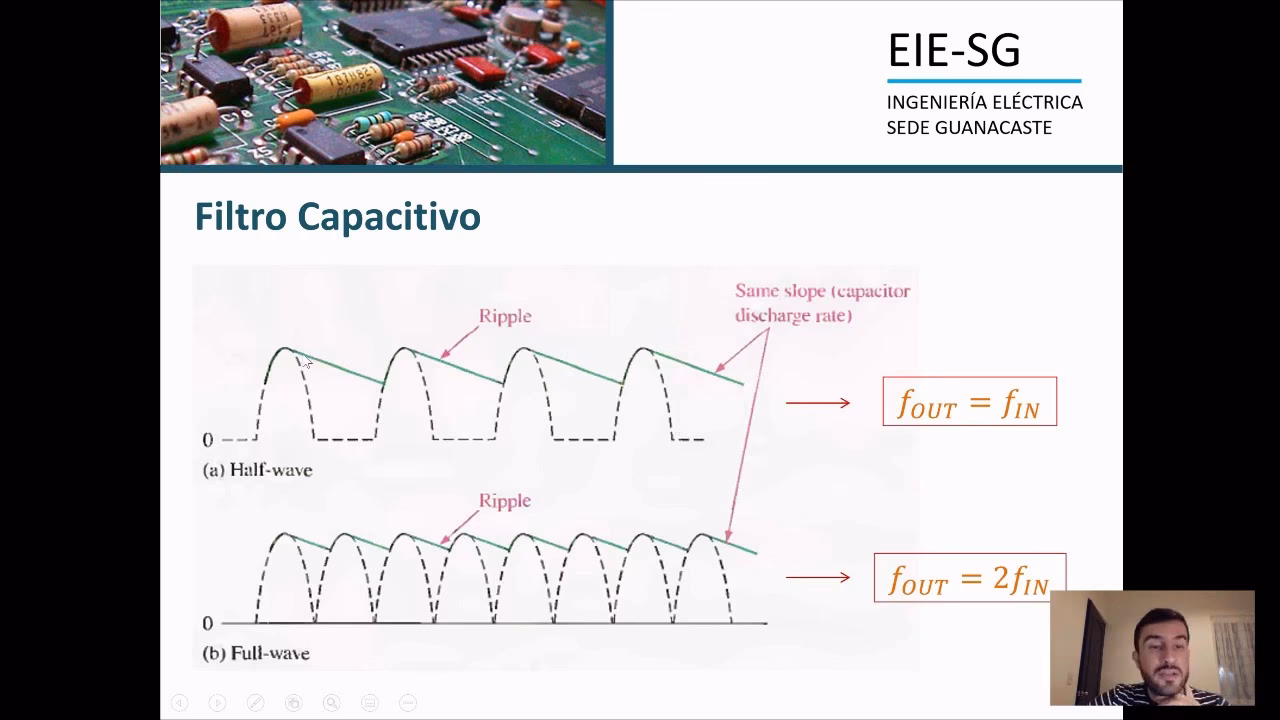

El rizado es, en esencia, la componente de corriente alterna que subsiste en una señal de corriente continua después de haber sido rectificada. Cuando una señal de corriente alterna (AC) pasa por un rectificador, se convierte en una corriente unidireccional, pero no completamente "plana" o continua. En su lugar, presenta picos y valles que reflejan la forma de onda original de AC, aunque ahora siempre por encima del cero (en el caso de un rectificador de onda completa). Estas pequeñas fluctuaciones o "ondulaciones" son lo que conocemos como ripple.

Imagina que intentas llenar un vaso de agua con un grifo que se abre y cierra rápidamente. Aunque el agua fluye en una sola dirección, el nivel dentro del vaso subirá y bajará ligeramente con cada chorro. De manera similar, la corriente continua "perfecta" sería un flujo constante y sin variaciones, pero el ripple introduce estas pequeñas pulsaciones. La presencia de ripple es una señal de que la conversión de AC a DC no es totalmente eficiente o está incompleta.

La reducción del rizado se logra comúnmente mediante el uso de filtros, siendo los condensadores el componente principal en este proceso. Un condensador actúa como un "depósito" de energía: se carga durante los picos de voltaje y descarga esa energía durante los valles, "suavizando" así la señal. Este proceso se denomina a menudo "filtrado" y es fundamental para obtener una señal de DC lo más pura posible. Si el filtrado no es adecuado, la señal resultante puede incluir un zumbido perceptible (a 50 o 60 Hz, dependiendo de la frecuencia de la red eléctrica), muy molesto en aplicaciones de audio y perjudicial para otros circuitos.

¿Cómo se genera el Ripple?

Para entender el ripple, consideremos el proceso básico de una fuente de alimentación lineal:

1. Transformación: La tensión de la red (AC) se reduce a un nivel más manejable.
2. Rectificación: Diodos convierten la AC en una corriente pulsante unidireccional (DC pulsante).
3. Filtrado: Aquí es donde entran en juego los condensadores. Reducen las variaciones de la DC pulsante.
4. Regulación: Opcionalmente, se añade un regulador para mantener el voltaje de salida constante, independientemente de las variaciones de carga o del voltaje de entrada.

El ripple se genera principalmente en la etapa de rectificación y se propaga si la etapa de filtrado no es lo suficientemente robusta. La amplitud del ripple depende de factores como la corriente de carga (cuanta más corriente se demande, más pronunciado será el ripple si el filtro no es adecuado), la frecuencia de la red y el valor de los componentes del filtro (principalmente la capacitancia del condensador).

El Factor de Rizado (Ripple Factor): Un Indicador Clave

Si el ripple es la fluctuación, el factor de rizado (RF, por sus siglas en inglés) es una métrica que cuantifica la magnitud de estas fluctuaciones. Es un indicador crucial de la efectividad del filtro de una fuente de alimentación y, por ende, de la calidad de la señal de corriente continua que produce.

El factor de rizado se define como la relación entre el valor RMS (raíz cuadrática media) de la componente de corriente alterna del voltaje de salida (V_ac) y el valor promedio de la componente de corriente continua (V_dc) del mismo voltaje de salida. Generalmente, se expresa como un porcentaje. Cuanto menor sea este factor, mejor será la calidad de la fuente de alimentación, ya que indica una menor presencia de ripple.

Fórmulas Clave del Factor de Rizado

Existen varias formas de expresar y calcular el ripple y su factor:

• Voltaje de rizado pico a pico (V_r)_pp: Es la diferencia entre el valor máximo y mínimo de la tensión de rizado. Para un rectificador de onda completa con filtro de condensador, se puede aproximar por la siguiente relación:
  (Vr)pp = IL / (f * C)
  Donde:
  • IL es la corriente de carga promedio.
  • f es la frecuencia del rizado (que es el doble de la frecuencia de la red para un rectificador de onda completa, por ejemplo, 100 Hz o 120 Hz).
  • C es la capacitancia del condensador de filtro.
• Factor de rizado (r o RF): Se define como:
  r = 100 * (Vr / Vcd)
  Donde:
  • Vr es el voltaje de rizado eficaz (RMS).
  • Vcd es el valor de CD (voltaje continuo promedio) del voltaje de salida del filtro.

  O, de manera más general, utilizando los componentes AC y DC del voltaje de salida:

  RF = Vac / Vdc
  Donde:

  • Vac es el componente AC del voltaje (RMS).
  • Vdc es el promedio de la salida DC en voltios.

  El valor de Vac (el componente RMS del AC) puede calcularse si se conoce el voltaje total de carga (V_L) y el voltaje DC (V_dc):

  Vac = √(VL2 - Vdc2)

  Sustituyendo esto en la fórmula del RF, y considerando el factor de forma (FF = V_L / V_dc), el RF puede expresarse como:

  RF = √(FF2 - 1)

Un factor de rizado bajo indica una fuente de alimentación más estable y de mayor calidad. Para reducir este factor, una de las maneras más directas es incrementar el valor del condensador del filtro, lo que permite almacenar más carga y suavizar mejor las fluctuaciones.

Impacto del Ripple en Dispositivos Electrónicos

El ripple no es solo una curiosidad técnica; tiene efectos tangibles y a menudo perjudiciales en el rendimiento y la vida útil de los dispositivos electrónicos. La estabilidad del voltaje es un requisito fundamental para muchos circuitos, especialmente aquellos que operan con señales analógicas o procesan datos a alta velocidad.

Efectos Negativos del Ripple Excesivo:

• Distorsión de la señal y ruido: En circuitos de audio, el ripple se manifiesta como un zumbido audible. En sistemas de comunicación, puede introducir ruido en la señal, degradando la calidad de la transmisión.
• Mal funcionamiento y degradación: Dispositivos como los amplificadores operacionales pueden experimentar errores de desplazamiento (offset errors) debido a las variaciones de voltaje. Los microcontroladores pueden reiniciarse inesperadamente o comportarse de manera errática si el voltaje fluctúa más allá de los límites aceptables.
• Menor eficiencia y mayor consumo de energía: El ripple puede hacer que los componentes operen fuera de sus puntos de eficiencia óptimos, lo que resulta en un mayor consumo de energía y una generación de calor innecesaria.
• Reducción de la vida útil de los componentes: Las fluctuaciones constantes de voltaje someten a los componentes a un estrés adicional. Por ejemplo, en los Sistemas de Alimentación Ininterrumpida (UPS), un ripple excesivo en el rectificador puede reducir significativamente la vida útil del banco de baterías, ya que se ven forzadas a compensar continuamente las inestabilidades, degradando su dieléctrico más rápidamente.

La sensibilidad al ripple varía entre las aplicaciones. Mientras que algunos dispositivos pueden tolerar cierto nivel de fluctuación, otros, como los circuitos analógicos de precisión o los sistemas digitales de alta velocidad, requieren una alimentación extremadamente estable para funcionar correctamente. Además, los condensadores de las fuentes de alimentación pierden su capacidad de filtrar eficazmente el ripple a medida que envejecen, lo que puede llevar a un aumento gradual del ruido en la salida de potencia.

Cómo Medir el Ripple en una Fuente de Alimentación

Medir el ripple de una fuente de alimentación es un paso crítico para diagnosticar problemas y asegurar la fiabilidad de tus dispositivos. Afortunadamente, existen herramientas y técnicas específicas para realizar estas mediciones con precisión.

Herramientas y Equipo:

Las dos herramientas principales para medir el ripple son los osciloscopios y los analizadores de espectro:

• Osciloscopio: Es la herramienta más común y versátil para visualizar el ripple. Un osciloscopio te permite ver la forma de onda del voltaje de salida, mostrando tanto el nivel de DC como las fluctuaciones de AC superpuestas. Para una medición precisa del ripple, es fundamental configurar el osciloscopio en modo de acoplamiento AC. Esto "rechaza" o bloquea el componente de DC del voltaje de la fuente, permitiendo que solo se visualice la pequeña componente de AC (el ripple) con una mayor resolución en la escala vertical. Es crucial seleccionar una base de tiempo y una escala de voltaje apropiadas para capturar las características del ripple.
• Analizador de Espectro: Mientras que el osciloscopio muestra la forma de onda en el dominio del tiempo, un analizador de espectro descompone la señal en sus componentes de frecuencia. Esto es particularmente útil para identificar las frecuencias específicas que contribuyen al ripple, lo que puede ayudar a diagnosticar problemas relacionados con la interferencia electromagnética (EMI) u otras fuentes de ruido de alta frecuencia que afectan la estabilidad de la fuente de alimentación.

Técnicas de Medición de Sondas:

La forma en que conectas la sonda del osciloscopio es tan importante como la herramienta misma. Un error común es usar el clip de tierra tipo "caimán" largo, que puede crear un bucle de tierra grande. Este bucle actúa como una antena, captando ruido externo y amplificando el ruido interno, lo que puede enmascarar la verdadera magnitud del ripple.

Para obtener mediciones precisas, es vital minimizar el área del bucle de tierra de la sonda:

• Técnica de Punta y Barril (Tip and Barrel): Esta técnica implica quitar la tapa de tierra y el clip de la sonda, dejando expuestos solo la punta y el barril (el cuerpo metálico). Al aplicar la punta de la sonda al punto de medición del voltaje de salida, se debe angular el barril para que haga contacto con la tierra lo más cerca posible de la punta. Idealmente, la sonda debe colocarse lo más cerca posible del condensador de salida de la fuente.
• Método del Clip de Papel (Paperclip Method): Similar a la técnica anterior, este método utiliza un pequeño lazo de alambre (como un clip de papel doblado) insertado en el barril de la sonda, con una punta corta que se conecta a tierra. Esto permite una colocación más flexible de la sonda mientras se mantiene un área de bucle de tierra muy pequeña.
• Sondas Diferenciales: Para mediciones de alta precisión, especialmente en entornos con mucho ruido de modo común o cuando se necesita medir diferencias de voltaje entre dos puntos sin introducir bucles de tierra, las sondas diferenciales son ideales. Permiten medir la diferencia de voltaje entre dos puntos sin necesidad de una conexión a tierra directa al chasis del osciloscopio, lo que elimina el riesgo de bucles de tierra y ruido.

Independientemente de la técnica elegida, el objetivo es siempre mantener el bucle de tierra lo más pequeño posible para asegurar que la medición refleje el ripple real y no el ruido inducido.

Estrategias para Reducir el Ripple

Reducir el ripple a niveles aceptables es fundamental para la fiabilidad de cualquier sistema electrónico. Esto se logra mediante una combinación de técnicas de filtrado y consideraciones de diseño adecuadas.

Técnicas de Filtrado:

Los componentes clave para reducir el ripple son los condensadores y los inductores:

• Condensadores: Son el caballo de batalla del filtrado. Almacenan carga durante los picos de voltaje y la liberan cuando el voltaje cae, "llenando" los valles y suavizando la señal. Cuanto mayor sea la capacitancia, mejor será el filtrado, aunque hay límites prácticos en tamaño y coste.
• Inductores: Los inductores resisten los cambios en el flujo de corriente. Cuando se colocan en serie con la carga, ayudan a mantener una corriente más constante a través de condiciones de carga variables, contribuyendo a una tensión de salida más estable.

La combinación de estos componentes forma diferentes tipos de filtros:

• Filtros RC (Resistor-Condensador): Se utilizan a menudo para aplicaciones de filtrado de paso bajo, atenuando el ruido de alta frecuencia mientras permiten que las señales de DC pasen. Son simples y económicos, pero el resistor introduce una caída de voltaje y disipa energía.
• Filtros LC (Inductor-Condensador): Son mucho más efectivos para una reducción sustancial tanto del ripple de AC como del ruido. Al crear circuitos resonantes, los filtros LC proporcionan una estabilización superior del voltaje de salida, siendo muy comunes en fuentes de alimentación de mayor potencia y en convertidores conmutados.

Consideraciones de Diseño:

Más allá de la elección de los componentes, el diseño físico del circuito (especialmente el diseño de la Placa de Circuito Impreso o PCB) juega un papel crucial en la minimización del ripple:

• Trazas de potencia cortas y anchas: Mantener las trazas que conducen la corriente de potencia lo más cortas y anchas posible reduce su resistencia e inductancia, lo que a su vez minimiza las caídas de voltaje y el ruido.
• Aterrizaje adecuado (Grounding): Un sistema de tierra (ground) bien diseñado es esencial. Un buen aterrizaje reduce la captación de ruido de componentes cercanos y asegura que las corrientes de retorno fluyan de manera eficiente, evitando la formación de bucles de tierra no deseados que pueden introducir ripple.
• Componentes de alta calidad: Elegir componentes diseñados específicamente para aplicaciones de bajo ripple es fundamental. Por ejemplo, los condensadores con baja Resistencia Serie Equivalente (ESR) son mucho más eficaces para filtrar el ripple, ya que su baja resistencia interna les permite cargarse y descargarse más rápidamente.

En el ámbito de las fuentes de alimentación, la experiencia en diseño y la selección de componentes son clave. Empresas especializadas en soluciones de energía pueden ofrecer asesoramiento y productos que cumplen con los requisitos más estrictos de bajo ripple, asegurando la máxima fiabilidad y rendimiento de tus dispositivos electrónicos.

Preguntas Frecuentes sobre el Ripple

¿Es el ripple siempre algo malo?

No necesariamente. Un cierto nivel de ripple es inherente a la conversión de AC a DC. Sin embargo, un ripple excesivo es perjudicial. El objetivo es reducirlo a un nivel que no afecte negativamente la operación de los circuitos a los que alimenta. Los estándares industriales especifican los niveles máximos de ripple permitidos para diferentes tipos de fuentes de alimentación y aplicaciones.

¿Qué tan bajo debe ser el ripple en una fuente de alimentación?

Depende de la aplicación. Para circuitos analógicos sensibles, como amplificadores de audio o sistemas de adquisición de datos, se requiere un ripple extremadamente bajo (a menudo menos del 0.1% del voltaje de salida). Para circuitos digitales, el límite puede ser un poco más laxo, pero aún así importante para evitar reinicios o errores. Los fabricantes de componentes a menudo especifican los requisitos de estabilidad de la fuente de alimentación para sus productos.

¿Cómo sé si mi fuente de alimentación tiene demasiado ripple?

La forma más directa es usar un osciloscopio para medirlo. Sin una herramienta de medición, los síntomas pueden incluir zumbido audible en equipos de audio, comportamiento errático o reinicios frecuentes en dispositivos digitales, o un sobrecalentamiento inusual en la fuente de alimentación o los componentes alimentados.

¿Afecta el ripple a la duración de mis dispositivos electrónicos?

Sí, un ripple excesivo puede reducir significativamente la vida útil de los componentes, especialmente los condensadores electrolíticos y las baterías (en el caso de UPS). Las fluctuaciones constantes de voltaje someten a los componentes a un estrés térmico y eléctrico adicional, acelerando su degradación.

¿Puedo reducir el ripple en una fuente de alimentación existente?

En algunos casos, sí. Si la fuente es modular o permite modificaciones, se pueden añadir condensadores de filtro adicionales de mayor valor o de mejor calidad (menor ESR) en paralelo a los existentes. Sin embargo, esto debe hacerse con conocimiento de electrónica, ya que una modificación incorrecta puede dañar la fuente o los dispositivos conectados. Para fuentes selladas, la mejor opción suele ser reemplazarla por una de mayor calidad si el ripple es un problema.

En resumen, el ripple es un factor crítico en el rendimiento de cualquier fuente de alimentación. Comprenderlo, saber cómo medirlo y aplicar las técnicas adecuadas para su reducción son pasos esenciales para garantizar la estabilidad, la fiabilidad y la longevidad de todos tus dispositivos electrónicos.
