En el vasto universo de las matemáticas y la física, entender la forma y el comportamiento de las curvas es fundamental. Desde el diseño de carreteras hasta la trayectoria de un proyectil, la "curvatura" juega un papel crucial. Pero, ¿cómo cuantificamos esa curvatura? Y, ¿qué es exactamente el radio de curvatura? En este artículo, desentrañaremos estos conceptos, proporcionando una guía completa sobre cómo calcular el radio de curvatura y la curvatura misma, explorando su importancia y sus diversas aplicaciones prácticas.
Imagina que estás conduciendo por una carretera. Algunas curvas son suaves y amplias, mientras que otras son cerradas y abruptas. La curvatura es una medida de cuán "cerrada" o "aguda" es una curva en un punto específico. Cuanto mayor sea la curvatura, más bruscamente se dobla la curva. El radio de curvatura, por otro lado, es el inverso de la curvatura y nos da una idea del tamaño del círculo que mejor "abraza" la curva en ese punto, conocido como el círculo osculador.
Entendiendo la Curvatura (K)
La curvatura es una propiedad local de una curva que describe cuánto se desvía de una línea recta en un punto dado. Se puede pensar como la tasa de cambio de la dirección de la tangente a medida que nos movemos a lo largo de la curva. Una línea recta tiene curvatura cero, mientras que un círculo tiene una curvatura constante en todos sus puntos.
Fórmulas para Calcular la Curvatura
El cálculo de la curvatura varía dependiendo de cómo se defina la curva: si es una función explícita (y = f(x)), una función paramétrica (x = x(t), y = y(t)), o una curva en el espacio tridimensional.
Para una función explícita y = f(x):
Si tienes una curva definida por una función y = f(x), la fórmula para la curvatura K en un punto (x, y) es:
K = |f''(x)| / (1 + [f'(x)]2)3/2
Donde:
- f'(x) es la primera derivada de f(x) con respecto a x.
- f''(x) es la segunda derivada de f(x) con respecto a x.
- Las barras verticales indican el valor absoluto, ya que la curvatura es siempre una cantidad no negativa.
Para una función paramétrica x = x(t), y = y(t):
Cuando la curva se define mediante ecuaciones paramétricas, la curvatura K en un punto correspondiente a un valor de parámetro t es:
K = |x'(t)y''(t) - y'(t)x''(t)| / ([x'(t)]2 + [y'(t)]2)3/2
Donde:
- x'(t) y y'(t) son las primeras derivadas de x y y con respecto al parámetro t.
- x''(t) y y''(t) son las segundas derivadas de x y y con respecto al parámetro t.
Esta fórmula se deriva del concepto general de que la curvatura se calcula tomando la derivada del vector tangente unitario con respecto a la longitud de arco y luego dividiendo por la magnitud de la velocidad, como se insinuaba en la información inicial proporcionada.
Para una curva en el espacio tridimensional r(t) = <x(t), y(t), z(t)>:
Para curvas en 3D, se utiliza el producto vectorial:
K = |r'(t) x r''(t)| / |r'(t)|3
Donde:
- r'(t) es el vector velocidad (primera derivada de r(t) con respecto a t).
- r''(t) es el vector aceleración (segunda derivada de r(t) con respecto a t).
- 'x' denota el producto vectorial.
- | | denota la magnitud del vector.
¿Cómo se Calcula el Radio de Curvatura (R)?
Una vez que hemos determinado la curvatura K en un punto, el cálculo del radio de curvatura R es sorprendentemente sencillo. Por definición, el radio de curvatura es el recíproco de la curvatura. Esto significa que si la curvatura es K, el radio de curvatura es 1/K.
R = 1 / K
Es importante recordar que la curvatura K debe ser distinta de cero para que el radio de curvatura esté bien definido (si K=0, R sería infinito, lo que corresponde a una línea recta).
El Círculo Osculador: La Representación Visual del Radio de Curvatura
El radio de curvatura R en un punto P de una curva es el radio del círculo osculador (o círculo de curvatura) en ese punto. El círculo osculador es el círculo que "mejor" se ajusta a la curva en el punto P, compartiendo con la curva no solo el punto y la dirección tangente, sino también la misma curvatura. El centro de este círculo se conoce como el centro de curvatura.
Ejemplo Práctico: Calculando el Radio de Curvatura de una Parábola
Vamos a calcular el radio de curvatura de la parábola y = x² en el origen (0,0).
- Paso 1: Encontrar las derivadas.
- f(x) = x²
- f'(x) = 2x
- f''(x) = 2
- Paso 2: Evaluar las derivadas en el punto deseado.
Para el punto (0,0), donde x = 0:
- f'(0) = 2 * 0 = 0
- f''(0) = 2 (es constante, así que es 2 en cualquier punto)
- Paso 3: Calcular la curvatura K.
Usamos la fórmula para funciones explícitas:
K = |f''(x)| / (1 + [f'(x)]2)3/2
Sustituyendo los valores en x = 0:
K = |2| / (1 + [0]2)3/2
K = 2 / (1 + 0)3/2
K = 2 / 13/2
K = 2 / 1
K = 2
La curvatura de la parábola y = x² en el origen es 2.
- Paso 4: Calcular el radio de curvatura R.
Ahora, aplicamos la fórmula R = 1 / K:
R = 1 / 2
R = 0.5
Así, el radio de curvatura de la parábola y = x² en el origen es 0.5. Esto significa que el círculo que mejor se ajusta a la parábola en su vértice tiene un radio de 0.5 unidades.
R = 1/K, donde R es el radio de curvatura y K es la curvatura.
Aplicaciones del Radio de Curvatura
El concepto de radio de curvatura no es meramente una curiosidad matemática; tiene profundas implicaciones y aplicaciones en diversas disciplinas. Aquí algunas de las más destacadas:
- Ingeniería Civil y Diseño de Carreteras: Los ingenieros utilizan el radio de curvatura para diseñar curvas seguras en carreteras, vías férreas y puentes. Un radio de curvatura mayor indica una curva más suave, lo que permite velocidades más altas y reduce el riesgo de derrapes o vuelcos.

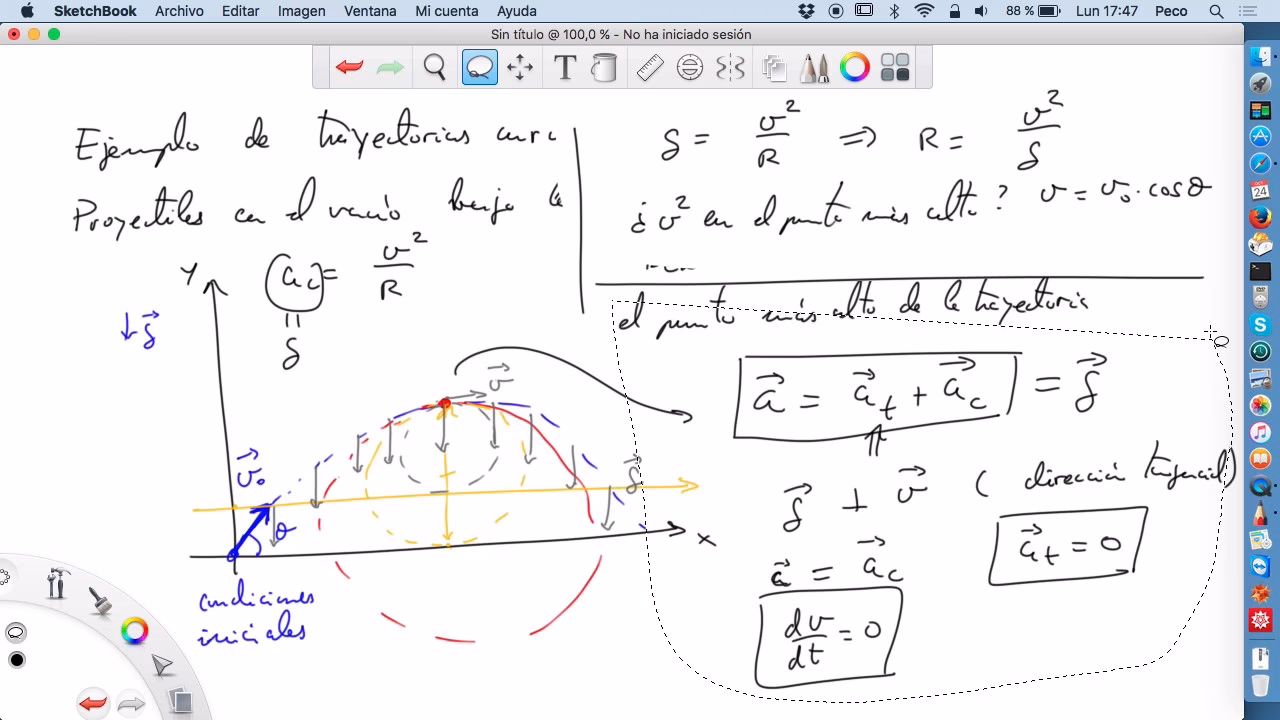

- Mecánica y Dinámica: En física, se usa para analizar el movimiento de partículas a lo largo de trayectorias curvas, como en el caso de la fuerza centrípeta. El radio de curvatura es esencial para determinar la aceleración normal.
- Óptica: El diseño de lentes y espejos curvos (como los utilizados en telescopios y microscopios) depende en gran medida del radio de curvatura de sus superficies para enfocar la luz de manera efectiva.
- Diseño de Aeronaves y Automóviles: Las formas aerodinámicas de alas y carrocerías se optimizan utilizando el análisis de curvatura para minimizar la resistencia del aire y mejorar el rendimiento.
- Geología y Geofísica: Se aplica en el estudio de fallas geológicas y la deformación de rocas.
- Fabricación y Control de Calidad: En la industria, se utiliza para verificar la precisión de superficies curvas en piezas mecanizadas.
Tabla Comparativa: Curvatura y Radio de Curvatura para Diferentes Formas
Para ilustrar mejor la relación entre curvatura y radio de curvatura, consideremos algunos casos comunes:
| Forma de la Curva | Curvatura (K) | Radio de Curvatura (R = 1/K) | Observaciones |
|---|---|---|---|
| Línea Recta | 0 | ∞ (infinito) | No hay "curva", por lo que el radio del círculo osculador es infinito. |
| Círculo de Radio 'r' | 1/r (constante) | r (constante) | La curvatura es la misma en todos los puntos y es el inverso de su radio. |
| Parábola y = x² (en el origen) | 2 | 0.5 | Vimos este ejemplo. La curvatura es máxima en el vértice. |
| Punto de inflexión | 0 | ∞ (infinito) | Punto donde la concavidad de la curva cambia, comportándose localmente como una línea recta. |
Preguntas Frecuentes (FAQ)
¿Por qué se llama "radio" de curvatura?
Se le llama "radio" porque representa el radio del círculo osculador, que es el círculo que "besa" o se ajusta más estrechamente a la curva en un punto específico. Es una medida del tamaño de ese círculo imaginario.
¿Qué significa un radio de curvatura grande o pequeño?
- Un radio de curvatura grande (o una curvatura pequeña) indica que la curva es muy suave y se desvía poco de una línea recta. Piensa en una curva muy abierta en una carretera.
- Un radio de curvatura pequeño (o una curvatura grande) indica que la curva es muy cerrada y se dobla bruscamente. Piensa en una horquilla en una montaña.
¿Puede el radio de curvatura ser negativo?
No, el radio de curvatura, al igual que la curvatura, es una magnitud y, por lo tanto, siempre es una cantidad positiva o cero. Si una fórmula arroja un valor negativo, se debe tomar el valor absoluto.
¿Cuál es la diferencia entre curvatura y radio de curvatura?
La curvatura (K) mide cuán fuertemente se dobla una curva en un punto dado. Un valor alto de K significa una curva cerrada. El radio de curvatura (R) es simplemente el inverso de la curvatura (R = 1/K). Un valor alto de R significa una curva suave. Son dos formas de expresar la misma propiedad, pero el radio de curvatura ofrece una intuición más directa al relacionarse con el tamaño de un círculo.
¿Qué es el círculo osculador?
El círculo osculador es el círculo que mejor aproxima una curva en un punto dado. Comparte con la curva no solo el punto y la dirección tangente, sino también la misma curvatura. Su radio es el radio de curvatura y su centro es el centro de curvatura.
En resumen, el cálculo del radio de curvatura es una herramienta poderosa en matemáticas y ingeniería que nos permite cuantificar y comprender la "curvatura" de cualquier forma. Desde el diseño de objetos cotidianos hasta la investigación científica más avanzada, la capacidad de medir y manipular la curvatura es indispensable. Esperamos que esta guía te haya proporcionado una comprensión clara y práctica de este concepto fundamental.
