Peralte en Vigas: Cálculo, Importancia y Mínimos

En el vasto universo de la ingeniería y la construcción, existen conceptos que, aunque a menudo pasan desapercibidos para el ojo inexperto, son absolutamente fundamentales para la seguridad y estabilidad de cualquier edificación. Uno de estos pilares es el peralte. Este término, polisémico en la industria, es crucial tanto en el diseño de infraestructura vial como, de manera más prominente, en la configuración de elementos estructurales como vigas, trabes y losas. Entender qué es el peralte, para qué sirve y, crucialmente, cómo se calcula, es indispensable para cualquier profesional del sector. Acompáñanos en este recorrido para desentrañar todos los secretos de este concepto vital.

¿Qué es el Peralte en Construcción? Una Definición Multifacética

La palabra peralte no posee un único significado en el ámbito de la construcción; su interpretación varía según el contexto al que se aplique. Esta versatilidad es precisamente lo que lo convierte en un concepto tan interesante y, a la vez, en una fuente de posibles confusiones si no se contextualiza adecuadamente.

Peralte en Carreteras y Vías Férreas

Cuando nos referimos a obras civiles como carreteras, autopistas o vías férreas, el peralte es una pendiente transversal que se introduce estratégicamente en las curvas del camino. Su propósito principal es contrarrestar la fuerza centrífuga que experimentan los vehículos al tomar una curva, ayudándolos a mantenerse en la vía y previniendo su salida. Imagina un coche girando a alta velocidad; el peralte inclina la superficie de la carretera de tal manera que parte del peso del vehículo ayuda a empujarlo hacia el centro de la curva, en lugar de dejar que la inercia lo arrastre hacia afuera. Para los trenes, con su enorme peso y velocidad, esta elevación permite que los vagones distribuyan sus cargas de manera más eficiente sobre el eje interno de la vía, obligando al tren a reducir su velocidad en los tramos curvos para mayor seguridad.

Peralte en Estructuras: Vigas, Trabes y Losa

Sin embargo, el enfoque principal de nuestro análisis recae en el peralte como elemento estructural, especialmente en el diseño y comportamiento de vigas, trabes y losas, que son los componentes que soportan las cargas gravitacionales en edificios y otras construcciones. En este contexto, el peralte se refiere a la altura o dimensión vertical de un elemento estructural.

• Peralte en Vigas de Acero: En perfiles estructurales como las vigas IPR o IPS, el peralte es la distancia total que existe entre las caras exteriores de sus patines (las alas horizontales). Visualmente, se aprecia en la forma de “H” o “I” de estos elementos.
• Peralte en Trabes de Concreto Armado: Para una trabe (o viga principal, a menudo de concreto), el peralte es su altura total. Esta dimensión es crucial porque es directamente proporcional a la capacidad de la trabe para soportar cargas. A mayor peralte, mayor es el momento resistente y, por ende, mayor la capacidad de soporte que le otorgará a la construcción.
• Peralte de una Losa: En el caso de una losa, el peralte se refiere simplemente a su espesor. El espesor de la losa es un factor determinante en su capacidad para distribuir cargas y resistir deflexiones.

¿Para Qué Sirve el Peralte? Funcionalidad y Propósito

La función primordial del peralte en elementos estructurales es la de contrarrestar la deflexión o deformación excesiva bajo carga. Cuando una viga o trabe es sometida a peso (ya sea el propio peso de la estructura, mobiliario, personas, etc.), tiende a curvarse o "panzearse". Un peralte adecuado asegura que esta deformación se mantenga dentro de límites aceptables y seguros, garantizando la integridad estructural y el confort de los ocupantes. Además de la resistencia a la deflexión, el peralte contribuye a:

• Incrementar el Soporte: Como se mencionó, un peralte mayor en una trabe o viga aumenta significativamente su capacidad para soportar cargas sin fallar.
• Ductilidad y Resistencia: En trabes de concreto armado, el peralte, en conjunto con el acero corrugado de refuerzo, aporta e incrementa la fuerza, ductilidad, resistencia y estabilidad de la estructura.
• Drenaje y Estética: Aunque menos relevante para vigas y losas, en otros contextos como cubiertas o incluso ciertos elementos arquitectónicos, el peralte puede mejorar el drenaje del agua o contribuir a una mejor estética (como un arco peraltado frente a uno recto).

¿Cómo se Halla el Peralte de una Viga o Trabe? Métodos de Cálculo

Llegamos al punto medular: ¿cómo se determina este valor tan crítico? Es importante destacar que el cálculo preciso del peralte es una tarea compleja que recae en ingenieros estructurales, quienes utilizan software especializado y conocimientos avanzados de mecánica de materiales. Sin embargo, existen reglas de diseño preliminar y métodos simplificados que nos dan una buena aproximación y que son útiles para entender los principios básicos.

Cálculo Preliminar para Vigas y Trabes

El peralte de una viga o trabe se puede determinar inicialmente basándose en su longitud (claro) y las condiciones de carga y apoyo. Las siguientes son algunas pautas generales:

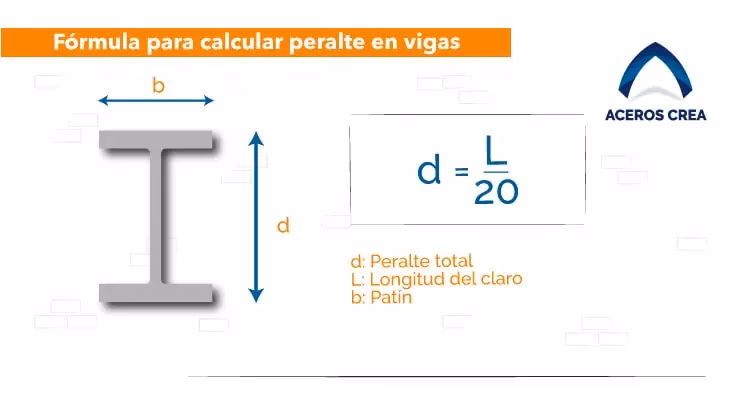

• Para Vigas Estándar (de Concreto o Acero): Una regla empírica común para un peralte estándar es que sea aproximadamente 1/100 de su longitud (claro). Es decir, si una viga tiene un claro de 10 metros, su peralte inicial podría ser alrededor de 0.10 metros (10 cm). Esta es una estimación muy general y puede variar significativamente.
• Para Trabes de Concreto Armado (Vigas Secundarias o Principales): Una forma más común de estimar el peralte de una traba es dividir el claro (la distancia entre apoyos) entre 10 o hasta 12. Por ejemplo, si una traba tiene un claro de 6 metros, su peralte podría ser de 600 cm / 10 = 60 cm o 600 cm / 12 = 50 cm. La elección entre 10 y 12 (o incluso valores mayores como 14 o 16 para claros muy grandes o restricciones de altura) dependerá de las restricciones de altura en el entrepiso de la obra y de la rigidez deseada. Es crucial entender que si se opta por un peralte más pequeño para ahorrar altura, el acero de refuerzo longitudinal (varillas) deberá aumentar sustancialmente para compensar la disminución del "momento resistente" que ofrece la sección de concreto.
• Para Vigas Principales de Concreto Armado (de Columna a Columna): Para las vigas que conectan directamente las columnas y soportan cargas mayores, el peralte puede estimarse dividiendo el claro entre 20. Por ejemplo, una viga con un claro de 8 metros podría tener un peralte de 800 cm / 20 = 40 cm. En estos casos, además del peralte, es necesario determinar los espesores y anchos de los patines (si aplica) o la sección transversal completa, dependiendo de las dimensiones de las cargas y las exigencias de la normativa local.

Consideraciones Clave en el Cálculo del Peralte

Más allá de estas reglas de pulgar, el cálculo definitivo del peralte implica un análisis más profundo:

1. Cargas Aplicadas: Se deben considerar todas las cargas a las que estará sometida la viga: cargas muertas (peso propio de la estructura, acabados) y cargas vivas (personas, mobiliario, equipos).
2. Propiedades de los Materiales: La resistencia y rigidez del concreto y el acero son fundamentales.
3. Límites de Deflexión: Las normas de construcción establecen límites máximos de deflexión para los elementos estructurales. El peralte debe ser suficiente para que la deflexión calculada no exceda estos límites. Este es un punto crítico, especialmente para losas.
4. Momento Flexionante y Cortante: El peralte debe ser capaz de resistir los momentos flexionantes (fuerzas que causan la curvatura) y las fuerzas cortantes (fuerzas que tienden a cortar la viga) que actúan sobre la viga.
5. Condiciones de Apoyo: Si la viga es simplemente apoyada, empotrada, o continua, influirá en los cálculos.

Cálculo del Peralte en Losa Maciza

El peralte (espesor) de una losa maciza se determina primordialmente revisando las deflexiones. El proceso implica:

1. Modelado Estructural: Se plantea una placa (la losa) con un espesor inicial.
2. Asignación de Cargas: Se aplican las cargas muertas y vivas sobre el modelo.
3. Revisión de Deflexiones: Se calculan las deflexiones actuantes bajo estas cargas.
4. Comparación con Normas: Las deflexiones calculadas se comparan con las deflexiones máximas permitidas por las normas vigentes (por ejemplo, el Reglamento de Construcciones de la Ciudad de México o el ACI 318).
5. Ajuste: Si las deflexiones son excesivas, se aumenta el peralte y se repite el proceso hasta encontrar un espesor adecuado que cumpla con todos los requisitos de resistencia y servicio.

Este proceso iterativo garantiza que la losa no solo sea segura, sino que también funcione correctamente sin vibraciones excesivas o deformaciones visibles que afecten la estética o el uso de la estructura.

¿Cuál es el Peralte Mínimo de una Viga?

Esta es una de las preguntas más frecuentes y, a la vez, una de las que no tiene una respuesta simple y universal en forma de un número fijo. El concepto de "peralte mínimo" para una viga no se establece como un valor absoluto (ej. "nunca menos de X cm"), sino que se deriva de los cálculos estructurales detallados y del cumplimiento de las normativas de construcción aplicables en cada región o país. Los factores que determinan el peralte mínimo efectivo son:

• Límites de Deflexión: Como se mencionó, este es el factor más crítico. El peralte mínimo es aquel que garantiza que la viga no se deflecte más allá de los límites permitidos por la normativa bajo las cargas de servicio. Una deflexión excesiva puede causar daños a elementos no estructurales (como muros, acabados, tuberías) e incomodidad para los usuarios.
• Resistencia a la Flexión y al Cortante: La sección transversal de la viga (incluyendo su peralte) debe tener la capacidad suficiente para resistir los momentos flexionantes y las fuerzas cortantes máximas que se esperan.
• Recubrimientos de Acero: En concreto armado, el peralte debe ser suficiente para proporcionar el recubrimiento mínimo de concreto sobre el acero de refuerzo, necesario para protegerlo de la corrosión y garantizar una buena adherencia.
• Condiciones Sísmicas: En zonas de alta sismicidad, las normas pueden exigir peraltes mínimos para asegurar un comportamiento dúctil de la viga durante un evento sísmico.
• Reglas Empíricas y Experiencia: Las reglas de pulgar como "claro/10" o "claro/20" mencionadas anteriormente, si bien no son un "mínimo absoluto", sirven como una primera aproximación para asegurar que el peralte sea razonable y no excesivamente pequeño, lo que llevaría a una viga ineficiente o demasiado reforzada con acero.

En resumen, no hay un número mágico para el peralte mínimo de todas las vigas. Este se determina mediante un proceso de diseño que busca optimizar la seguridad, la funcionalidad y la economía, siempre dentro del marco de la normativa vigente y bajo la supervisión de un ingeniero estructural calificado. Un peralte insuficiente puede comprometer seriamente la seguridad de la estructura, mientras que uno excesivo puede resultar en un costo innecesario de materiales y una mayor carga muerta.

Tabla Comparativa de Aproximaciones de Peralte

Para clarificar las reglas de pulgar mencionadas, la siguiente tabla resume las aproximaciones de peralte para diferentes elementos estructurales, recordando siempre que son puntos de partida para un diseño preliminar:

Preguntas Frecuentes sobre el Peralte

¿Qué es el peralte en una viga?

En una viga, el peralte es la altura vertical de su sección transversal. En vigas de acero, es la distancia entre sus patines; en vigas de concreto, es su altura total. Es una dimensión clave que influye directamente en su capacidad para soportar cargas y resistir la deflexión.

¿Cómo afecta el peralte a la resistencia de una viga?

El peralte tiene un impacto directo y significativo en la resistencia y rigidez de una viga. A mayor peralte (manteniendo otros factores constantes), mayor es el momento de inercia de la sección, lo que se traduce en una mayor capacidad para resistir momentos flexionantes, una menor deflexión bajo carga y, en general, una mayor resistencia estructural.

¿Existe un peralte mínimo universal para todas las vigas?

No, no existe un peralte mínimo universal y fijo para todas las vigas. El peralte mínimo requerido se determina mediante cálculos estructurales específicos para cada proyecto, considerando factores como el claro de la viga, las cargas a soportar, los materiales utilizados, y los límites de deflexión y resistencia establecidos por la normativa de construcción local. Las reglas de pulgar son solo una aproximación inicial.

¿Por qué es importante calcular correctamente el peralte?

Calcular correctamente el peralte es vital por varias razones: garantiza la seguridad estructural de la edificación, previene deflexiones excesivas que puedan causar daños o molestias, optimiza el uso de materiales (evitando sobredimensionamientos costosos o subdimensionamientos peligrosos), y asegura que la estructura cumpla con las normativas vigentes, evitando problemas legales y de calidad.

Conclusión

El peralte es, sin duda, un concepto de máxima relevancia para la ingeniería estructural y, por extensión, para toda la industria de la construcción. Ya sea en la suave inclinación de una carretera que abraza una curva, o en la robusta altura de una viga que soporta un edificio, su correcta concepción y cálculo son decisivos para la seguridad, funcionalidad y durabilidad de cualquier obra. Las fórmulas y reglas de pulgar que hemos explorado ofrecen una valiosa introducción a su determinación, pero es fundamental recordar que la complejidad de las estructuras modernas exige la intervención de profesionales calificados. La asesoría de ingenieros estructurales es indispensable para realizar cálculos precisos y garantizar que cada peralte cumpla su función con la máxima eficiencia y seguridad. Así, se construyen no solo edificios, sino también la confianza en cada proyecto.
