Desde los intrincados relojes hasta las complejas maquinarias industriales y los vehículos que nos transportan, los engranajes y las ruedas son componentes fundamentales que orquestan el movimiento. Comprender cómo calcular sus rotaciones no es solo un ejercicio académico, sino una habilidad esencial para ingenieros, diseñadores y cualquier persona curiosa sobre el funcionamiento interno de las máquinas. Este artículo desglosará de manera clara y concisa los principios detrás de estas rotaciones, proporcionando las herramientas necesarias para predecir y comprender el comportamiento de estos elementos mecánicos cruciales.
La interacción entre engranajes y ruedas, aunque parece simple, es el corazón de la transmisión de potencia y movimiento. Saber cuántas veces gira un engranaje o una rueda permite optimizar el diseño de sistemas, predecir el rendimiento y diagnosticar posibles problemas. Acompáñanos en este viaje para desvelar los secretos que rigen el giro de estos componentes esenciales.
- El Fascinante Mundo de los Engranajes: Calculando Rotaciones
- Cálculo del Número de Vueltas de una Rueda
- Preguntas Frecuentes (FAQ)
- ¿Por qué es importante la relación de transmisión en los engranajes?
- ¿Cómo afecta el tamaño del engranaje al número de vueltas?
- ¿Qué es un engranaje conductor y un engranaje impulsado?
- ¿Cómo se relaciona la rotación de una rueda con la distancia recorrida?
- ¿Puede un engranaje pequeño mover uno grande?
- Conclusión

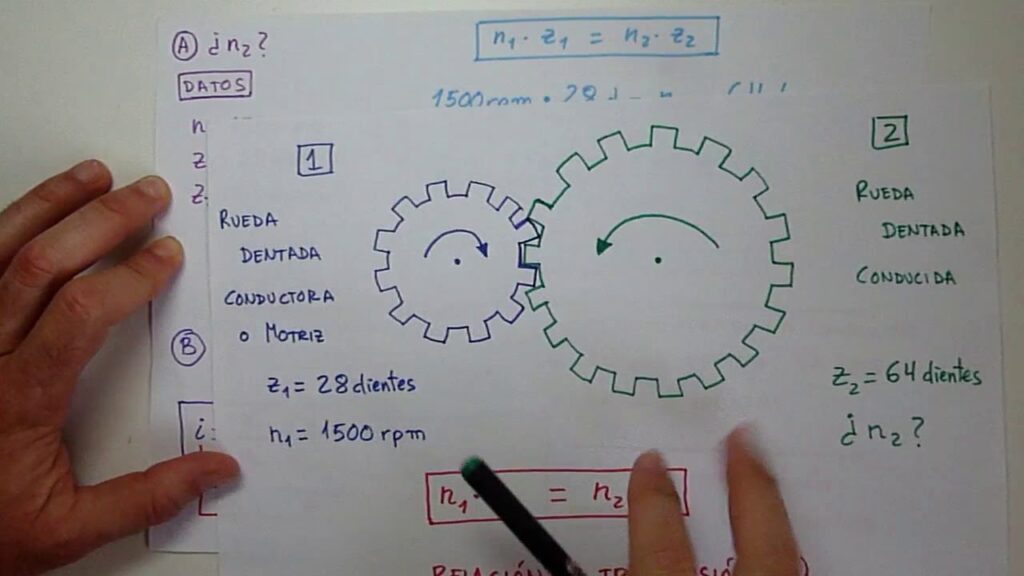

El Fascinante Mundo de los Engranajes: Calculando Rotaciones
Los engranajes son ruedas dentadas que transmiten movimiento y potencia de un eje a otro, a menudo cambiando la velocidad o el par. La clave para entender sus rotaciones reside en la relación de transmisión, un concepto fundamental que vincula el número de dientes de cada engranaje con sus respectivas velocidades de giro.
La Relación de Transmisión: El Corazón del Movimiento
La relación de transmisión es una proporción que describe cómo la velocidad de rotación de un engranaje afecta la velocidad de otro engranaje con el que está conectado. Se define generalmente como la relación entre el número de dientes del engranaje impulsado y el número de dientes del engranaje conductor, o inversamente, la relación entre las velocidades de rotación.
Una forma de expresar la relación de transmisión (RT) es:
RT = (Número de dientes del engranaje impulsado) / (Número de dientes del engranaje conductor)
Y, en términos de rotaciones:
RT = (Rotaciones del engranaje conductor) / (Rotaciones del engranaje impulsado)
Esto significa que si conoces la relación de transmisión y las rotaciones de un engranaje, puedes calcular las rotaciones del otro. Es crucial identificar cuál es el engranaje conductor (el que inicia el movimiento) y cuál es el engranaje impulsado (el que recibe el movimiento).
Ejemplo Práctico: Engranaje de 45 dientes y Engranaje de 15 dientes
Consideremos el escenario proporcionado: un engranaje de 45 dientes y un engranaje de 15 dientes. Analicemos dos casos:
Caso 1: El Engranaje de 45 Dientes es el Conductor
Si el engranaje de 45 dientes es el conductor y el engranaje de 15 dientes es el impulsado, podemos calcular cuántas veces gira el engranaje más pequeño por cada giro del grande.
Para calcular la relación de rotaciones, podemos usar la siguiente fórmula, donde N1 es el número de dientes del engranaje conductor y N2 es el número de dientes del engranaje impulsado:
Rotaciones del impulsado / Rotaciones del conductor = N1 / N2
Sustituyendo los valores:
Rotaciones del engranaje de 15 dientes / Rotaciones del engranaje de 45 dientes = 45 / 15
Rotaciones del engranaje de 15 dientes / Rotaciones del engranaje de 45 dientes = 3
Esto significa que por cada rotación del engranaje de 45 dientes (conductor), el engranaje de 15 dientes (impulsado) debe girar 3 veces. Esta proporción es constante, independientemente de cuántas veces gire el engranaje de 45 dientes. Si el engranaje de 45 dientes gira 10 veces, el de 15 dientes girará 30 veces (10 * 3).
Caso 2: El Engranaje de 15 Dientes es el Conductor
Ahora, si el engranaje de 15 dientes es el conductor y el engranaje de 45 dientes es el impulsado, la dinámica cambia.
Rotaciones del impulsado / Rotaciones del conductor = N1 / N2
Rotaciones del engranaje de 45 dientes / Rotaciones del engranaje de 15 dientes = 15 / 45
Rotaciones del engranaje de 45 dientes / Rotaciones del engranaje de 15 dientes = 1/3
En este caso, por cada rotación del engranaje de 15 dientes (conductor), el engranaje de 45 dientes (impulsado) solo completará un tercio de una rotación. Esto se conoce como una reducción de velocidad, donde el engranaje impulsado gira más lento que el conductor, pero a menudo con un aumento en el par motor.
Tabla Comparativa de Relaciones de Engranajes
Para ilustrar mejor, veamos una tabla con diferentes combinaciones de engranajes y sus relaciones:
| Engranaje Conductor (Dientes) | Engranaje Impulsado (Dientes) | Relación de Transmisión (RT = Nimp/Ncon) | Rotaciones Impulsado por cada Rotación Conductor |
|---|---|---|---|
| 10 | 20 | 20/10 = 2 | 0.5 (el impulsado gira la mitad) |
| 20 | 10 | 10/20 = 0.5 | 2 (el impulsado gira el doble) |
| 30 | 30 | 30/30 = 1 | 1 (giran a la misma velocidad) |
| 45 | 15 | 15/45 = 1/3 | 3 (el impulsado gira 3 veces más rápido) |
| 15 | 45 | 45/15 = 3 | 0.33 (el impulsado gira un tercio) |
Esta tabla demuestra cómo la relación entre el número de dientes determina directamente la relación de velocidad entre los engranajes. Una relación mayor que 1 (Nimp > Ncon) significa una reducción de velocidad (el impulsado gira más lento pero con más par). Una relación menor que 1 (Nimp < Ncon) significa un aumento de velocidad (el impulsado gira más rápido pero con menos par).
Cálculo del Número de Vueltas de una Rueda
Las ruedas, a diferencia de los engranajes que interactúan por dientes, giran sobre una superficie y su rotación se relaciona directamente con la distancia que recorren. Comprender cuántas vueltas da una rueda es esencial para aplicaciones como la medición de distancias, el diseño de vehículos y robots, y la estimación de velocidad.
La Circunferencia: Clave para el Cálculo
El factor más importante para determinar el número de vueltas de una rueda es su circunferencia. La circunferencia es la distancia alrededor del borde de la rueda, y es la distancia que la rueda recorre en una sola rotación completa.
La fórmula para calcular la circunferencia (C) de una rueda es:
C = π * Diámetro
O, si conoces el radio (r) de la rueda:
C = 2 * π * Radio
Donde π (Pi) es una constante matemática aproximadamente igual a 3.14159.
Fórmula para el Número de Vueltas
Una vez que conoces la circunferencia de la rueda, el número de vueltas (V) que da para recorrer una cierta distancia (D) se calcula dividiendo la distancia total por la circunferencia de la rueda:
Número de Vueltas = Distancia Total Recorrida / Circunferencia de la Rueda
V = D / C
Ejemplo Práctico: Rueda de Bicicleta
Imagina una rueda de bicicleta con un diámetro de 60 cm (0.6 metros). Queremos saber cuántas vueltas dará si la bicicleta recorre 1 kilómetro (1000 metros).
1. Calcular la circunferencia de la rueda:
C = π * Diámetro
C = 3.14159 * 0.6 m
C ≈ 1.885 metros
2. Calcular el número de vueltas:
V = Distancia / Circunferencia
V = 1000 m / 1.885 m
V ≈ 530.56 vueltas
Así, la rueda de la bicicleta dará aproximadamente 530.56 vueltas para recorrer 1 kilómetro. Este principio es la base de cómo funcionan los odómetros en vehículos y bicicletas.
Factores a Considerar en la Práctica
Aunque la fórmula es directa, en el mundo real, factores como el deslizamiento (especialmente en superficies resbaladizas), la presión de los neumáticos (que afecta ligeramente el diámetro efectivo) y el desgaste de la banda de rodadura pueden influir mínimamente en la precisión del cálculo. Sin embargo, para la mayoría de los propósitos de ingeniería y diseño, estas fórmulas proporcionan una aproximación muy precisa.
Preguntas Frecuentes (FAQ)
¿Por qué es importante la relación de transmisión en los engranajes?
La relación de transmisión es crucial porque determina cómo se transfiere la velocidad y el par entre los engranajes. Permite a los ingenieros diseñar sistemas que pueden acelerar o desacelerar el movimiento, o aumentar o disminuir la fuerza (par) según sea necesario para la aplicación, como en la caja de cambios de un coche o en un taladro eléctrico.
¿Cómo afecta el tamaño del engranaje al número de vueltas?
El tamaño del engranaje, medido por su número de dientes, afecta directamente el número de vueltas. Un engranaje impulsado con menos dientes que el conductor girará más rápido (más vueltas). Por el contrario, un engranaje impulsado con más dientes que el conductor girará más lento (menos vueltas). La relación es inversamente proporcional al número de dientes: más dientes, menos vueltas; menos dientes, más vueltas.
¿Qué es un engranaje conductor y un engranaje impulsado?
El engranaje conductor es el engranaje que recibe la potencia inicial (por ejemplo, de un motor) y la transmite al sistema. El engranaje impulsado es el engranaje que recibe la potencia del engranaje conductor y transmite el movimiento resultante a la siguiente parte del sistema o a la carga.
¿Cómo se relaciona la rotación de una rueda con la distancia recorrida?
La rotación de una rueda se relaciona directamente con la distancia recorrida a través de su circunferencia. Cada vuelta completa de la rueda cubre una distancia igual a su circunferencia. Por lo tanto, para saber la distancia recorrida, se multiplica el número de vueltas por la circunferencia de la rueda.
¿Puede un engranaje pequeño mover uno grande?
Sí, un engranaje pequeño puede mover uno grande. Cuando un engranaje pequeño es el conductor y mueve un engranaje grande (impulsado), se produce una reducción de velocidad, lo que significa que el engranaje grande girará más lento. Sin embargo, esta configuración suele resultar en un aumento del par motor en el engranaje grande, lo que le permite mover cargas más pesadas o superar mayor resistencia.
Conclusión
Calcular las rotaciones de engranajes y ruedas es una habilidad fundamental en el campo de la mecánica y la ingeniería. Hemos explorado cómo la relación de transmisión y el número de dientes rigen el comportamiento de los engranajes, permitiendo la manipulación de la velocidad y el par. Asimismo, hemos desglosado la sencilla pero poderosa relación entre la circunferencia de una rueda, su número de vueltas y la distancia que recorre. Estos principios no solo son esenciales para el diseño y análisis de maquinaria, sino que también nos brindan una apreciación más profunda de la intrincada danza del movimiento que impulsa nuestro mundo. Dominar estos cálculos es abrir una ventana a la comprensión del funcionamiento de innumerables dispositivos, desde el más simple juguete hasta la máquina más compleja.
