Piezometría: Midiendo el Pulso Oculto del Agua

En un mundo donde el agua dulce es un recurso cada vez más preciado y escaso, comprender la dinámica de las reservas subterráneas se ha vuelto fundamental. Aunque invisible a simple vista, el agua que se esconde bajo nuestros pies constituye una parte vital de nuestro ciclo hidrológico y una fuente crucial para el consumo humano, la agricultura y la industria. Para desentrañar sus misterios y gestionar eficazmente este recurso, la hidrogeología emplea diversas herramientas y técnicas, entre las cuales destaca la piezometría. Esta disciplina nos permite 'ver' la presión y el nivel del agua subterránea, ofreciéndonos una ventana a su comportamiento y disponibilidad. Pero, ¿cómo se logra medir algo tan oculto? La respuesta reside en una herramienta clave: el piezómetro.

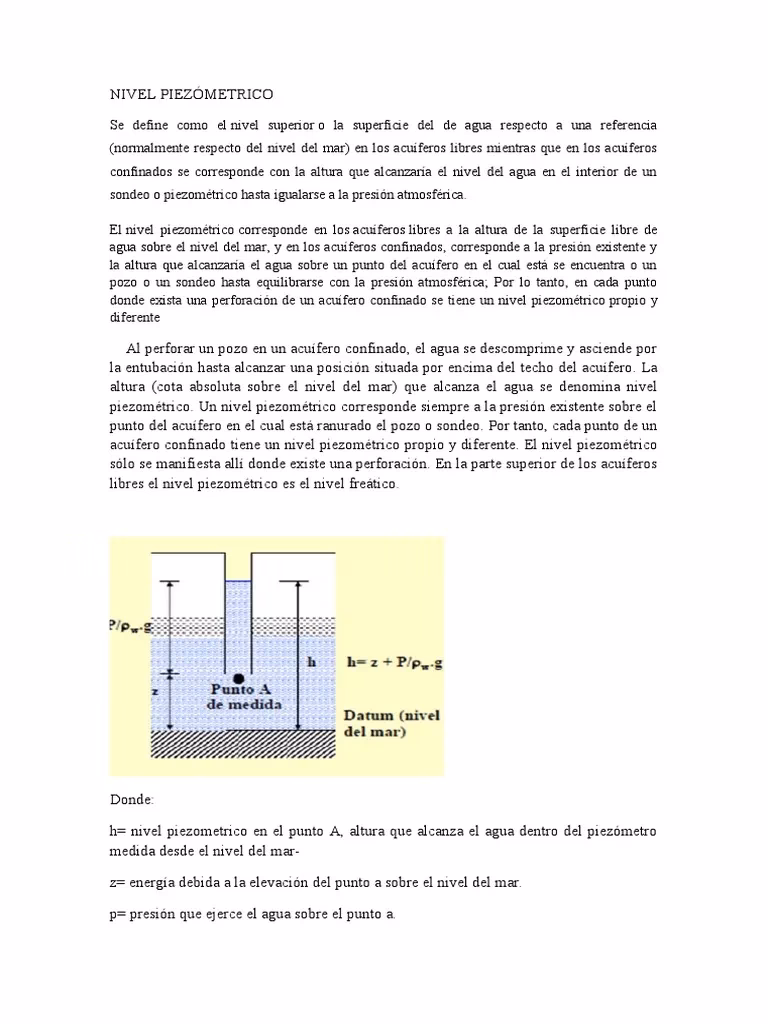

¿Qué es el Nivel Piezométrico y la Piezometría?

Antes de sumergirnos en cómo se mide, es esencial comprender qué es exactamente el nivel piezométrico y la piezometría. La piezometría es la rama de la hidrología que se dedica a cuantificar la presión del agua en los acuíferos subterráneos. Esta medición se expresa generalmente como la altura a la que ascendería el agua en un pozo o piezómetro, en relación con un punto de referencia específico, ya sea la superficie del suelo o el nivel del mar. Esta altura se conoce como nivel piezométrico o cota piezométrica.

Para entenderlo mejor, imaginemos el suelo como una esponja gigante. El agua se filtra a través de las capas permeables hasta que encuentra una capa impermeable, formando lo que conocemos como un acuífero. Dentro de este acuífero, distinguimos la capa freática (el límite superior del agua en un acuífero no confinado, donde la presión del agua es igual a la presión atmosférica) y la zona vadosa (la zona no saturada por encima de la capa freática). El nivel piezométrico, en esencia, es la altitud de la superficie libre del agua en un acuífero no confinado, o la altura a la que el agua se elevaría en un pozo perforado en un acuífero confinado, debido a la presión.

Esta medición es de vital importancia porque el nivel piezométrico no solo nos indica la cantidad de agua presente, sino también la dirección y el gradiente de flujo del agua subterránea. El agua subterránea siempre se moverá desde áreas de mayor nivel piezométrico hacia áreas de menor nivel piezométrico, siguiendo la pendiente hidráulica. Comprender esto es fundamental para modelar el movimiento del agua y, por ende, el transporte de posibles contaminantes o la recarga de otras zonas.

El Piezómetro: La Herramienta Esencial para la Medición

El instrumento principal utilizado para medir el nivel piezométrico es el piezómetro. Un piezómetro es esencialmente un tubo estrecho, perforado e instalado en una perforación (pozo) hasta una profundidad específica dentro del acuífero que se desea monitorear. Su diseño permite que el agua del acuífero entre en el tubo, y la altura a la que el agua se estabiliza dentro del tubo es el nivel piezométrico en ese punto y profundidad.

Construcción y Tipos de Piezómetros

La construcción de un piezómetro típico implica varios componentes clave para asegurar mediciones precisas y representativas del acuífero:

• Tubo de revestimiento: Generalmente de PVC o acero, que se extiende desde la superficie del suelo hasta la profundidad deseada.
• Filtro o rejilla: En la parte inferior del tubo, perforaciones o una malla permiten la entrada del agua del acuífero, pero evitan la entrada de sedimentos.
• Relleno filtrante: Arena o grava de tamaño uniforme se coloca alrededor del filtro para mejorar la permeabilidad y prevenir el taponamiento.
• Sello de bentonita o cemento: Un material impermeable se coloca por encima del relleno filtrante para sellar el espacio anular y asegurar que el piezómetro mida el nivel de un estrato específico y no esté influenciado por flujos de agua de otras capas superiores.
• Protección superficial: Una tapa o caseta de protección en la superficie evita la entrada de escombros y vandalismo.

Existen varios tipos de piezómetros, cada uno adecuado para diferentes condiciones y objetivos de monitoreo:

• Piezómetros de tubería abierta (Standpipe Piezometers): Son los más comunes y sencillos. Consisten en un tubo vertical con una sección filtrada en su base que se extiende hasta el acuífero. La medición se realiza directamente observando el nivel del agua dentro del tubo. Son económicos y fiables para mediciones a largo plazo.
• Piezómetros de cuerda vibrante (Vibrating Wire Piezometers): Utilizan un diafragma sensible a la presión que deforma una cuerda vibrante. La frecuencia de vibración cambia con la presión del agua, y esta frecuencia es leída por un sistema electrónico. Son extremadamente precisos, permiten la lectura remota y son ideales para monitorear presiones de poros en suelos y rocas, o en acuíferos confinados.
• Piezómetros neumáticos: Emplean un diafragma que separa el agua del acuífero de una línea de gas. Al inyectar gas, se iguala la presión del agua y se detecta un cambio en el flujo de gas. Son útiles en situaciones donde el acceso al piezómetro es difícil o para mediciones en profundidades considerables.
• Piezómetros hidráulicos: Similares a los neumáticos, pero utilizan un fluido hidráulico en lugar de gas.

Métodos de Medición: De lo Manual a lo Automatizado

Una vez instalado el piezómetro, la medición del nivel piezométrico se puede realizar de varias maneras:

• Medición manual: Es el método más tradicional y consiste en introducir una sonda de nivel de agua (cinta métrica con un sensor de conductividad en el extremo) en el piezómetro. Cuando el sensor toca el agua, se completa un circuito eléctrico y emite una señal sonora o luminosa. La profundidad se lee directamente en la cinta. Este método es simple, económico y no requiere energía eléctrica en el sitio. Sin embargo, puede ser laborioso para monitoreos frecuentes o en muchos puntos.
• Medición automatizada: Implica el uso de transductores de presión y registradores de datos (dataloggers). Un transductor de presión es un sensor sumergible que convierte la presión del agua en una señal eléctrica. Esta señal es registrada por un datalogger a intervalos predefinidos (cada hora, día, etc.). Los datos pueden descargarse periódicamente o transmitirse en tiempo real a través de telemetría. Este método ofrece datos continuos y de alta resolución, reduce la necesidad de visitas al sitio y es ideal para estudiar respuestas rápidas del acuífero a eventos como bombeos o lluvias.

Independientemente del método, es crucial establecer un punto de referencia preciso para todas las mediciones. Este punto suele ser la parte superior del tubo de revestimiento del piezómetro, cuya elevación se determina mediante topografía en relación con un datum conocido (por ejemplo, el nivel del mar o un punto de referencia local).

La Importancia Vital de la Piezometría en la Gestión del Agua Subterránea

La piezometría no es solo una medición técnica; es una herramienta estratégica para la gestión sostenible de los recursos hídricos. Los datos piezométricos son esenciales para:

• Comprender el Comportamiento del Acuífero: Las mediciones continuas o periódicas permiten a los hidrogeólogos examinar cómo los niveles de agua subterránea responden a factores naturales (lluvias, sequías, evaporación) y artificiales (bombeo de pozos, riego, recarga artificial). Por ejemplo, un descenso sostenido del nivel piezométrico en una zona puede indicar sobreexplotación.
• Determinar la Dirección y Velocidad del Flujo de Agua Subterránea: Al medir el nivel piezométrico en varios puntos, se pueden crear mapas piezométricos (líneas de igual nivel piezométrico). Estas líneas, similares a las curvas de nivel topográficas, nos muestran la dirección del flujo del agua (siempre perpendicular a las isolíneas, de mayor a menor nivel) y el gradiente hidráulico, que influye en la velocidad del flujo. Esto es crucial para la ubicación de pozos, el diseño de sistemas de drenaje y la predicción del movimiento de contaminantes.
• Prevenir la Sobreexplotación y Conflictos de Uso: Al monitorear los niveles piezométricos, las autoridades pueden identificar cuándo un acuífero está siendo explotado por encima de su capacidad de recarga. Esto permite implementar medidas de gestión, como restricciones de bombeo, permisos de extracción o programas de recarga artificial, para evitar el agotamiento del recurso y los conflictos entre usuarios. El ejemplo de la Demarcación Hidrográfica del Guadiana en España, con sus masas de agua subterránea, subraya la necesidad de datos piezométricos para una gestión eficaz.
• Evaluar la Interacción Agua Superficial-Agua Subterránea: Los piezómetros instalados cerca de ríos, lagos o humedales pueden revelar si el acuífero está recargando el cuerpo de agua superficial o viceversa, lo que es vital para la gestión de ecosistemas acuáticos y la calidad del agua.
• Monitoreo de la Calidad del Agua: Aunque los piezómetros no miden directamente la calidad del agua, son puntos de muestreo ideales para extraer muestras representativas del agua subterránea. Al combinar los datos de nivel con los análisis de calidad, se puede monitorear la propagación de plumas de contaminación y diseñar estrategias de remediación.
• Aplicaciones en Ingeniería y Geotecnia: En proyectos de construcción (túneles, cimentaciones, excavaciones), la piezometría es fundamental para entender la presión de poros en el suelo, que afecta la estabilidad de taludes y estructuras. También se utiliza en el diseño de sistemas de deshidratación o drenaje.

Factores que Influyen en el Nivel Piezométrico

Los niveles piezométricos no son estáticos; fluctúan constantemente debido a una combinación de factores naturales y antropogénicos:

• Factores Naturales:
  • Precipitación: La lluvia y la nieve son la principal fuente de recarga de los acuíferos. Períodos de alta precipitación suelen conducir a un aumento de los niveles piezométricos, mientras que las sequías prolongadas los disminuyen.
  • Evaporación y Transpiración: La pérdida de agua de la superficie del suelo y la transpiración de las plantas pueden reducir la cantidad de agua disponible para la recarga, especialmente en zonas poco profundas.
  • Presión Atmosférica: Cambios en la presión barométrica pueden causar pequeñas fluctuaciones en los niveles piezométricos, especialmente en acuíferos confinados.
  • Mareas: En acuíferos costeros, las mareas oceánicas pueden inducir fluctuaciones rítmicas en los niveles piezométricos debido a la carga y descarga hidráulica.
  • Sismicidad: Terremotos pueden causar cambios abruptos y a veces permanentes en los niveles piezométricos debido a la compactación o fracturación de los acuíferos.
• Factores Antrópicos:
  • Bombeo de Pozos: La extracción de agua para consumo, riego o industria es la causa más común de descenso de los niveles piezométricos, creando conos de depresión alrededor de los pozos de bombeo.
  • Riego: El retorno de agua de riego al subsuelo puede causar un aumento local de los niveles piezométricos.
  • Recarga Artificial: Proyectos que inyectan agua en el acuífero para aumentar las reservas pueden elevar los niveles piezométricos.
  • Urbanización: La construcción de superficies impermeables (carreteras, edificios) reduce la infiltración natural de agua de lluvia, lo que puede llevar a una disminución de la recarga y, por ende, de los niveles piezométricos.

Interpretación de Datos Piezométricos: Mapas y Tendencias

La recolección de datos piezométricos es solo el primer paso. La verdadera información valiosa surge de su interpretación. Los hidrogeólogos utilizan principalmente dos herramientas para esto:

• Mapas Piezométricos: Al representar los niveles piezométricos de múltiples piezómetros en un mapa, se pueden dibujar isolíneas (líneas de igual nivel piezométrico). Estas líneas revelan visualmente la topografía de la superficie piezométrica, indicando las áreas de recarga y descarga, y la dirección general del flujo del agua subterránea. Son fundamentales para la planificación de la extracción de agua y la gestión de la contaminación.
• Hidrogramas: Son gráficos que muestran la variación del nivel piezométrico a lo largo del tiempo en un punto específico. Los hidrogramas permiten identificar patrones estacionales, tendencias a largo plazo (descensos o ascensos), y la respuesta del acuífero a eventos específicos como periodos de lluvia intensa o bombeo continuo. Son cruciales para evaluar la sostenibilidad de la explotación de un acuífero.

La combinación de mapas piezométricos e hidrogramas proporciona una imagen completa y dinámica del comportamiento del agua subterránea, permitiendo tomar decisiones informadas sobre su gestión.

Tabla Comparativa: Métodos de Medición Piezométrica

Para una mejor comprensión, comparemos los dos métodos principales de medición:

Preguntas Frecuentes sobre la Medición Piezométrica

¿Cuál es la diferencia entre el nivel freático y el nivel piezométrico?

El nivel freático se refiere específicamente a la superficie superior de un acuífero no confinado (donde la presión es atmosférica), también conocido como tabla de agua. El nivel piezométrico es un término más general que se aplica tanto a acuíferos no confinados (donde coincide con el nivel freático) como a acuíferos confinados. En un acuífero confinado, el nivel piezométrico es la altura a la que el agua ascendería en un pozo debido a la presión hidrostática, que puede estar por encima o por debajo de la capa superior del acuífero.

¿Con qué frecuencia se deben tomar las mediciones piezométricas?

La frecuencia depende del objetivo del monitoreo. Para estudios a largo plazo de tendencias generales, mediciones mensuales o trimestrales pueden ser suficientes. Para investigar la respuesta a eventos específicos (como bombeos o lluvias intensas) o para estudios hidrogeológicos detallados, se requieren mediciones diarias o incluso horarias (lo que hace que los sistemas automatizados sean indispensables).

¿Puede un piezómetro predecir la sequía?

Indirectamente sí. Un descenso sostenido y significativo en los niveles piezométricos a lo largo del tiempo, especialmente durante los períodos de recarga, es un indicador claro de estrés hídrico y puede ser un precursor de condiciones de sequía en el acuífero. Los hidrogramas de piezómetros son herramientas clave para el monitoreo de sequías hidrogeológicas.

¿Es lo mismo un pozo de observación que un piezómetro?

No son exactamente lo mismo, aunque a menudo se usan indistintamente o un pozo de observación puede funcionar como piezómetro. Un pozo de observación es un pozo perforado con el propósito principal de monitorear el nivel y/o la calidad del agua subterránea. Un piezómetro, en cambio, está diseñado específicamente para medir la presión hidráulica en un punto o estrato muy específico del acuífero, a menudo con un diámetro más pequeño y un sello más estricto para aislar la zona de interés. Todos los piezómetros son pozos de observación, pero no todos los pozos de observación son piezómetros en el sentido estricto de la palabra.

Conclusión

La medición del nivel piezométrico es una práctica fundamental en la hidrogeología y la gestión de los recursos hídricos. A través de la red de piezómetros, los científicos y gestores pueden mapear el movimiento del agua subterránea, evaluar la disponibilidad del recurso, prever y mitigar la sobreexplotación, y proteger nuestros valiosos acuíferos de la contaminación. En un futuro donde el agua será cada vez más un bien estratégico, comprender y monitorear el pulso oculto de nuestras aguas subterráneas a través de la piezometría no es solo una opción, sino una necesidad imperante para asegurar la sostenibilidad hídrica de las generaciones venideras.
