El Módulo de Engranajes: Cálculo y Esencia

En el vasto universo de la mecánica, los engranajes son componentes omnipresentes, esenciales para transmitir movimiento y potencia en innumerables máquinas, desde un simple reloj hasta complejos sistemas industriales. Pero, ¿alguna vez te has preguntado qué define el tamaño exacto de sus dientes o cómo se asegura que dos engranajes encajen perfectamente? La respuesta reside en un concepto fundamental: el módulo. Este parámetro, aunque a menudo pasa desapercibido para el ojo inexperto, es el verdadero ADN de un diente de engranaje, determinando no solo sus dimensiones, sino también su resistencia y la capacidad de engranar con otros componentes. Comprender el módulo es adentrarse en la esencia de la ingeniería de transmisión, una pieza clave para cualquier diseño mecánico.

El módulo es mucho más que un simple número; es la unidad de medida que estandariza y simplifica el diseño y la fabricación de engranajes. Sin él, cada par de engranajes requeriría una personalización exhaustiva, elevando drásticamente los costos y la complejidad. En este artículo, desglosaremos qué es el módulo, cómo se calcula, los diferentes tipos que existen y por qué su comprensión es vital para cualquier profesional o entusiasta de la mecánica.

¿Qué es el Módulo de un Engranaje? Una Definición Clara

En su forma más simple, el módulo (comúnmente representado por 'M' o 'm') es una unidad de tamaño que indica cuán grande o pequeño es un piñón o engranaje. Se define como la relación entre el diámetro de referencia (o diámetro primitivo) del engranaje y el número de dientes que posee. Es decir, el módulo nos da una idea directa del tamaño de los dientes: a mayor módulo, mayores serán los dientes para un número de dientes constante, lo que generalmente implica una mayor capacidad de carga y resistencia del engranaje.

Este concepto surgió de la necesidad de estandarizar los cortadores de engranajes y, en consecuencia, reducir los costos de fabricación. Antes de la estandarización, cada fabricante podía usar sus propias especificaciones, lo que resultaba en piezas incompatibles y procesos de producción ineficientes. El módulo actúa como un factor de escala universal en el sistema métrico, permitiendo que engranajes de diferentes tamaños pero con el mismo módulo puedan engranar correctamente entre sí, siempre que tengan el mismo perfil de diente.

Es importante destacar que el módulo es un número abstracto, una proporción, expresado en milímetros (mm), que no representa una dimensión física directa de un diente, sino una base para calcular todas las demás dimensiones del engranaje. Su propósito principal es asegurar la intercambiabilidad y compatibilidad entre engranajes fabricados por diferentes productores o para diferentes aplicaciones.

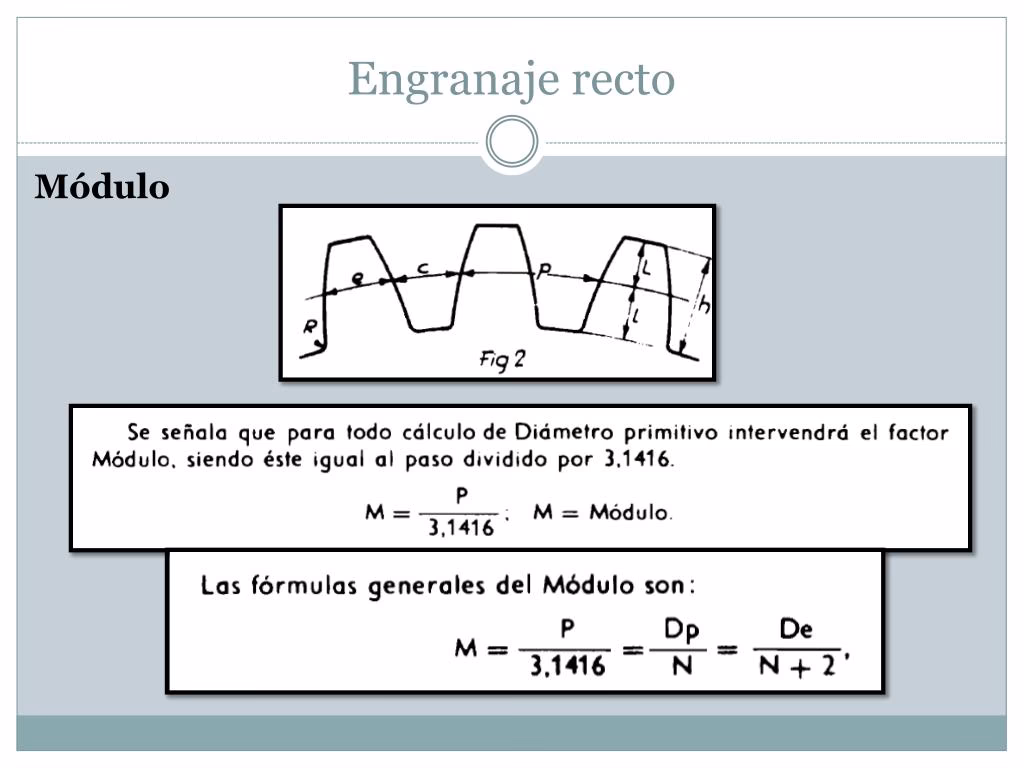

La Fórmula del Módulo: Cómo Calcularlo

La fórmula fundamental para el cálculo del módulo de un engranaje es sorprendentemente sencilla y se deriva directamente de su definición. Es la relación entre el diámetro de referencia (también conocido como diámetro primitivo, que es el diámetro en el que dos engranajes engranados virtualmente se tocan) y el número de dientes del engranaje.

La fórmula básica es la siguiente:

Módulo (M) = Diámetro de Referencia (Rd) / Número de Dientes (Nt)

De esta fórmula principal, podemos derivar otras relaciones útiles para el diseño y la verificación de engranajes:

• Si conocemos el módulo y el número de dientes, podemos calcular el diámetro de referencia:

Diámetro de Referencia (Rd) = Módulo (M) * Número de Dientes (Nt)

• El módulo también está intrínsecamente relacionado con el paso circular (P), que es la distancia medida a lo largo del diámetro primitivo entre puntos correspondientes de dientes adyacentes. La relación es la siguiente:

Paso Circular (P) = π * Módulo (M)

Este último punto es crucial, ya que el paso es la dimensión que directamente asegura que los dientes de un engranaje encajen con los espacios de otro. Si dos engranajes tienen el mismo módulo, automáticamente tendrán el mismo paso, garantizando un engranaje suave y sin interferencias.

Ejemplo Práctico del Cálculo del Paso

Para ilustrar esta relación, consideremos el siguiente ejemplo:

Si tenemos un engranaje con un Módulo de 1.5 mm, el paso circular se calcularía de la siguiente manera:

Paso = 1.5 mm * π ≈ 1.5 mm * 3.1415926 ≈ 4.7124 mm

Esto significa que la distancia entre el centro de un diente y el centro del siguiente, medida a lo largo del diámetro de referencia, es de aproximadamente 4.7124 mm. Esta consistencia es lo que permite que una cremallera (que puede verse como un engranaje con un número infinito de dientes) engrane perfectamente con un piñón, siempre y cuando ambos compartan el mismo módulo.

Módulo Normal, Frontal y Axial: Tipos y Aplicaciones

Aunque la definición básica del módulo se aplica a los engranajes rectos, la geometría más compleja de otros tipos de engranajes, como los helicoidales o cónicos, introduce la necesidad de diferenciar entre varios tipos de módulo. Estas distinciones son vitales para el diseño preciso y la fabricación de herramientas.

Módulo Normal (mn)

Para engranajes con dientes no rectos, como los helicoidales, el módulo normal (mn) es el más fundamental. Se define como el módulo medido en el plano perpendicular a la hélice del diente. Es el parámetro clave para determinar el tamaño del cortador de engranajes, ya que la herramienta de corte se mueve perpendicularmente a la hélice del diente. Por lo tanto, el módulo normal es el que se estandariza en las series de módulos estándar y es el más utilizado en la designación de engranajes helicoidales.

Módulo Frontal (ms o mt)

El módulo frontal (ms o mt, donde 't' a menudo significa transversal) se mide en el plano de rotación del engranaje. Para engranajes rectos, el módulo frontal y el módulo normal son idénticos. Sin embargo, para engranajes helicoidales, estos módulos difieren debido al ángulo de la hélice. La relación entre ellos es ms = mn / cos(β), donde β es el ángulo de la hélice. El módulo frontal es crucial para calcular el diámetro primitivo y las distancias entre centros de engranajes helicoidales.

Módulo Axial (mx)

El módulo axial (mx) se mide en la dirección del eje del engranaje. Es menos común en la designación de engranajes que el módulo normal o frontal, pero es relevante en ciertas aplicaciones, especialmente en engranajes helicoidales y tornillos sin fin, donde el paso axial es una consideración importante para el diseño de la transmisión.

Módulos en Engranajes Cónicos

Los engranajes cónicos, debido a su forma tronco-cónica, tienen dientes que varían en tamaño a lo largo de su longitud. Por esta razón, el módulo se especifica en diferentes puntos a lo largo del diente:

• Módulo de Extremo Grande (me): Se refiere al módulo en el diámetro mayor del engranaje cónico. Es el más común para la designación.
• Módulo Medio (mm): Se mide en la parte media del engranaje cónico.
• Módulo de Extremo Pequeño (m1): Corresponde al módulo en el diámetro menor del engranaje cónico.

Esta diferenciación es crucial para el diseño preciso de herramientas y para asegurar el contacto adecuado de los dientes a lo largo de su perfil.

Para resumir los diferentes tipos de módulo y sus aplicaciones, podemos referirnos a la siguiente tabla:

La Importancia de la Estandarización del Módulo

La estandarización del módulo es uno de los logros más significativos en la ingeniería mecánica. Las series de módulos estándar se formulan de acuerdo con los requisitos de diseño, fabricación e inspección, garantizando que los componentes de diferentes fabricantes sean compatibles y funcionales. Esta estandarización conlleva múltiples beneficios:

• Reducción de Costos: Al utilizar módulos estándar, los fabricantes de herramientas (cortadores, fresas, etc.) pueden producir en masa, lo que reduce significativamente el costo de las herramientas y, por ende, el costo final de los engranajes.
• Intercambiabilidad: Permite que los engranajes sean fácilmente reemplazables, facilitando el mantenimiento y la reparación de la maquinaria.
• Facilidad de Diseño: Los diseñadores pueden seleccionar engranajes de un catálogo de tamaños estándar, simplificando el proceso de diseño y acortando los tiempos de desarrollo.
• Control de Calidad: La estandarización facilita la inspección y el control de calidad, ya que las tolerancias y las dimensiones de referencia son conocidas y universales.

A pesar de la importancia de los módulos estándar, la mejora continua del nivel de desarrollo industrial ha llevado a que muchos engranajes personalizados, especialmente en la producción en masa de equipos específicos, utilicen módulos no estándar. Esto ocurre cuando se busca una optimización extrema del rendimiento, el espacio o el peso para una aplicación muy particular. Si bien esto puede debilitar la "importancia universal" del módulo estándar en ciertos nichos, el concepto subyacente del módulo como parámetro definitorio del tamaño del diente sigue siendo fundamental para el diseño y la fabricación, ya sea estándar o no estándar.

Aplicaciones Amplias del Módulo Estándar

La aplicación del módulo estándar es muy amplia y trasciende el ámbito exclusivo de los engranajes cilíndricos rectos. Desempeña un papel crucial como parámetro básico en el diseño, la fabricación y el mantenimiento de una gran variedad de componentes de transmisión y ensamblajes mecánicos. Algunas de las aplicaciones más destacadas incluyen:

• Transmisión de Engranajes Métricos: Es el pilar para el diseño de todos los tipos de engranajes métricos, incluyendo cilíndricos, helicoidales, cónicos y de tornillo sin fin.
• Transmisión por Tornillo Sin Fin y Rueda Helicoidal: El módulo es esencial para asegurar el correcto engranaje y la relación de transmisión entre el tornillo sin fin y la rueda helicoidal.
• Transmisión por Correa Sincrónica: Aunque no son engranajes metálicos, las poleas de las correas sincrónicas (o correas dentadas) tienen un perfil de diente definido por un módulo, que debe coincidir con el de la correa para una transmisión sin deslizamiento.
• Trinquetes y Ruedas Dentadas: Los dientes de los trinquetes y las ruedas dentadas, utilizados para permitir el movimiento en una sola dirección, también se definen por un módulo.
• Acoplamientos de Engranajes: Estos acoplamientos, que unen dos ejes, utilizan dientes internos y externos cuyo perfil y tamaño se rigen por el módulo para asegurar una conexión flexible y eficiente.
• Estrías y Ranuras: Las estrías, utilizadas para transmitir par entre un eje y un componente (como una rueda o un engranaje), también se diseñan con un módulo específico para asegurar su ajuste y capacidad de carga.

En esencia, dondequiera que haya una interfaz dentada en el sistema métrico, es muy probable que el módulo sea el parámetro fundamental que rige sus dimensiones y compatibilidad.

Preguntas Frecuentes sobre el Módulo de Engranajes

¿Por qué es tan importante el módulo en el diseño de engranajes?

El módulo es importante porque es el parámetro que define directamente el tamaño del diente de un engranaje y, por extensión, su resistencia. Al estandarizar el módulo, se asegura la compatibilidad y la intercambiabilidad entre engranajes, reduce los costos de fabricación de herramientas y simplifica el diseño y el mantenimiento de sistemas de transmisión. Es la base para calcular todas las demás dimensiones del engranaje.

¿Cuál es la diferencia entre módulo y paso?

Aunque están estrechamente relacionados, el módulo y el paso circular son conceptos distintos. El módulo es una relación (Diámetro de Referencia / Número de Dientes) que se utiliza como factor de escala para el tamaño del diente, y se expresa en milímetros. El paso circular (P) es una distancia física, la medida a lo largo del diámetro primitivo entre puntos correspondientes de dientes adyacentes, y también se expresa en milímetros. La relación entre ellos es directa: Paso = π * Módulo. Si dos engranajes tienen el mismo módulo, automáticamente tendrán el mismo paso, lo que les permite engranar correctamente.

¿Se utilizan módulos no estándar en la industria?

Sí, aunque los módulos estándar son preferibles por sus beneficios en costos e intercambiabilidad, en aplicaciones muy específicas y de producción masiva (especialmente en la industria automotriz o de maquinaria de alta precisión), se pueden utilizar módulos no estándar. Esto permite una optimización fina del diseño para requisitos de rendimiento, espacio o peso muy específicos. Sin embargo, incluso en estos casos, el concepto de módulo sigue siendo la base para el diseño y la fabricación del engranaje.

¿Cómo influye el módulo en la resistencia de un engranaje?

Directamente. Para un número de dientes constante, un módulo mayor implica dientes más grandes. Los dientes más grandes tienen una base más ancha y una mayor sección transversal, lo que les confiere una mayor resistencia a la flexión y al desgaste. Por lo tanto, los engranajes con módulos más grandes son capaces de transmitir mayores cargas y soportar mayores esfuerzos, aunque también ocupan más espacio.

Conclusión

El módulo de engranaje es un concepto central e indispensable en la ingeniería de transmisión. No es simplemente una fórmula, sino la clave que permite la armonía y la eficiencia en el funcionamiento de las máquinas que nos rodean. Desde su definición como la relación entre el diámetro de referencia y el número de dientes, hasta sus diversas manifestaciones en engranajes helicoidales y cónicos, el módulo garantiza que cada diente sea del tamaño adecuado para su propósito. Su estandarización ha revolucionado la fabricación, haciendo que los engranajes sean componentes accesibles, fiables y económicos.

Comprender el módulo no solo es fundamental para ingenieros y diseñadores, sino para cualquiera que desee profundizar en el fascinante mundo de cómo se transfiere la potencia de manera precisa y controlada. Es un testimonio de cómo un concepto aparentemente simple puede ser la base de la complejidad y la funcionalidad de innumerables sistemas mecánicos, impulsando el progreso de la tecnología y la industria.
