En el vasto y complejo universo de la mecánica, pocas magnitudes son tan fundamentales y a la vez tan malinterpretadas como el par de torsión. A menudo, se confunde con la fuerza, pero el par es mucho más específico: es la capacidad de una fuerza para provocar un giro o una rotación. Desde el simple acto de abrir una puerta hasta el funcionamiento intrincado de un motor de combustión, el par de torsión, o simplemente 'torque', es la clave de todo movimiento rotacional. Comprender cómo se calcula, cómo se relaciona con la potencia y la velocidad, y cómo se evalúa la rigidez de los componentes a través de la constante de torsión, es esencial para ingenieros, mecánicos y cualquier persona interesada en la ciencia detrás del movimiento.
Este artículo se sumerge en el corazón de estos conceptos, desglosando las fórmulas, los métodos experimentales y las aplicaciones prácticas que nos permiten cuantificar y aprovechar el poder del giro. Exploraremos no solo la definición básica del par, sino también sus conexiones más profundas con la potencia de una máquina y las propiedades elásticas de los materiales que, bajo torsión, definen la eficiencia y seguridad de innumerables sistemas.
El Par de Torsión: La Fuerza que Gira
El par de torsión, también conocido como momento de torsión o momento de fuerza, es una medida de la fuerza que puede hacer que un objeto gire alrededor de un eje. Es, en esencia, la 'fuerza de giro'. Para calcular el par de torsión (τ), se necesita conocer dos elementos fundamentales: la fuerza aplicada (F) y la distancia (r) desde el punto de aplicación de la fuerza hasta el eje de rotación (conocida como brazo de palanca). La fórmula más sencilla es:
τ = F × r
Donde 'τ' se mide en Newton-metros (N·m) en el Sistema Internacional (SI) o en libras-pie (lb·ft) en el sistema anglosajón. Es crucial que la fuerza sea aplicada perpendicularmente al brazo de palanca para que esta fórmula sea directamente aplicable. Si la fuerza se aplica en un ángulo diferente, se debe considerar solo la componente perpendicular de la fuerza.
Imaginemos que estamos apretando una tuerca con una llave. La fuerza que aplicamos en el extremo del mango de la llave, multiplicada por la longitud del mango (el brazo de palanca), nos da el par de torsión que estamos aplicando a la tuerca. Cuanto más largo sea el mango de la llave o mayor sea la fuerza aplicada, mayor será el par de torsión y, por lo tanto, más fácil será apretar o aflojar la tuerca.
La Relación Fundamental entre Par, Potencia y Velocidad
Mientras que el par de torsión nos dice qué tan fuerte es la 'fuerza de giro', la potencia nos indica qué tan rápido se puede realizar un trabajo. En sistemas rotacionales, la potencia (P) está directamente relacionada con el par de torsión (τ) y la velocidad de rotación (ω, o velocidad angular). La fórmula es la siguiente:
P = τ × ω
Aquí, la potencia se mide en vatios (W) en el SI, el par de torsión en N·m, y la velocidad angular en radianes por segundo (rad/s). Si la velocidad de rotación se da en revoluciones por minuto (RPM), es necesario convertirla a rad/s utilizando la relación: 1 RPM = (2π / 60) rad/s.
Esta relación es fundamental en el diseño y análisis de motores, turbinas y transmisiones. Un motor puede producir un par muy alto a bajas velocidades (como un motor diésel en un camión de carga) o un par más bajo a muy altas velocidades (como el motor de un coche deportivo). La potencia final es el resultado de la combinación de ambos. Por ejemplo, si un motor produce 200 N·m de par a 3000 RPM, su potencia sería:
- Convertir RPM a rad/s: ω = 3000 RPM × (2π / 60) rad/s ≈ 314.16 rad/s
- Calcular potencia: P = 200 N·m × 314.16 rad/s ≈ 62832 W, o 62.83 kW.
En el sistema anglosajón, la potencia se mide en caballos de fuerza (hp), el par en lb·ft y la velocidad en RPM. Una fórmula común es: P (hp) = [τ (lb·ft) × RPM] / 5252. Este factor 5252 es una constante de conversión que simplifica el cálculo directo.
La Constante de Torsión (K): La Rigidez Rotacional de un Muelle
Más allá del par de torsión que se aplica a un objeto, existe un concepto igualmente vital en la mecánica de materiales: la constante de torsión. Esta constante, denotada como K, describe la rigidez de un objeto, especialmente un muelle helicoidal o una varilla, frente a la deformación angular cuando se le aplica un momento de torsión. Es análoga a la constante elástica 'k' de un muelle lineal (F=kx), pero en el dominio rotacional.
Para un muelle helicoidal o una varilla sometida a torsión, el momento de torsión (M) aplicado es directamente proporcional al desplazamiento angular (θ) que produce. La ley que lo rige es:
M = Kθ
Donde M se mide en N·m y θ en radianes. La constante de torsión K se mide en N·m/rad.
Determinación Experimental de la Constante de Torsión
La constante K no es un valor que se pueda determinar fácilmente solo con las dimensiones. Requiere experimentación, y existen dos procedimientos principales: el estático y el dinámico.
Procedimiento Estático
Este método implica aplicar un momento de torsión conocido y medir la deformación angular resultante. Se utiliza un dispositivo donde una varilla o muelle se gira un cierto ángulo (θ), y se mide la fuerza (F) necesaria para mantenerlo en equilibrio a una distancia (r) del eje. El momento aplicado es M = F × r.
Ejemplo de Datos Experimentales Estáticos:
En una experiencia, se aplicó una fuerza F a una distancia r = 0.15 m del eje, formando 90º con la varilla, y se midieron las siguientes deformaciones angulares:
| Ángulo (θ en grados) | Fuerza (F en N) | Momento (M = F × r en N·m) | Ángulo (θ en radianes) |
|---|---|---|---|
| 45 | 0.30 | 0.045 | 0.785 |
| 90 | 0.65 | 0.0975 | 1.571 |
| 135 | 0.90 | 0.135 | 2.356 |
| 180 | 1.29 | 0.1935 | 3.142 |
| 225 | 1.60 | 0.240 | 3.927 |
Para calcular K, se representa M en el eje vertical y θ (en radianes) en el eje horizontal. La pendiente de la recta que mejor ajusta estos puntos es la constante K. Según el ejemplo, un análisis de regresión lineal (como el que se haría en MATLAB) arrojaría un valor de K ≈ 0.06 N·m/rad.
Procedimiento Dinámico (Péndulo de Torsión)
Este método se basa en las oscilaciones de un péndulo de torsión. Cuando una varilla se desvía un ángulo θ de su posición de equilibrio y se suelta, el muelle ejerce un momento restaurador -Kθ, causando que la varilla oscile. La ecuación de la dinámica de rotación para este sistema es Iα = -Kθ, donde I es el momento de inercia y α es la aceleración angular.
Esta ecuación es la de un Movimiento Armónico Simple (MAS) con una frecuencia angular ω² = K/I, y un periodo de oscilación (P) dado por:
P = 2π√(I/K)
El desafío aquí es que el momento de inercia (I) de la varilla y los soportes no suele ser conocido. Para superar esto, se mide el periodo de oscilación en dos configuraciones diferentes, añadiendo masas conocidas (cilindros) a distancias diferentes del eje de rotación. Según el teorema de Steiner, el momento de inercia total cambia.
Si se mide el periodo (P_a) con los cilindros a una distancia 'a' y el periodo (P_b) con los cilindros a una distancia 'b', y la masa de cada cilindro es 'm', se puede derivar una fórmula para K que elimina el momento de inercia desconocido de la varilla:
P_a² - P_b² = (8π²m/K)(a² - b²)
Despejando K de esta ecuación, se puede determinar la constante de torsión del muelle helicoidal.
Ejemplo de Datos Experimentales Dinámicos:
En una experiencia, se utilizaron dos cilindros de masa m = 213 g (0.213 kg) cada uno:
| Parámetro | Valor |
|---|---|
| Masa de cada cilindro (m) | 0.213 kg |
| Posición 'a' | 0.26 m |
| Periodo P_a | 4.1 s |
| Posición 'b' | 0.10 m |
| Periodo P_b | 2.1 s |
Calculando K:
- P_a² = (4.1 s)² = 16.81 s²
- P_b² = (2.1 s)² = 4.41 s²
- a² = (0.26 m)² = 0.0676 m²
- b² = (0.10 m)² = 0.0100 m²
- 16.81 - 4.41 = (8π² × 0.213 / K) × (0.0676 - 0.0100)
- 12.40 = (16.80 / K) × 0.0576
- K = (16.80 × 0.0576) / 12.40 ≈ 0.08 N·m/rad
El resultado obtenido para K es aproximadamente 0.08 N·m/rad.
Cálculo de Momentos de Inercia a partir de K
Una vez que se conoce la constante de torsión K del sistema, el péndulo de torsión se convierte en una herramienta invaluable para medir el momento de inercia (I) de otros cuerpos desconocidos. Al acoplar un cuerpo al péndulo y medir su periodo de oscilación (P), se puede despejar I de la fórmula original del periodo:
I = K P² / (4π²)
Esto es particularmente útil en el laboratorio para verificar los momentos de inercia teóricos de formas geométricas estándar, como cilindros, discos o esferas.
Ejemplo de Práctica de Laboratorio:
Con una K = 0.069 N·m/rad (previamente determinada), se miden los periodos de oscilación para diferentes cuerpos:
| Cuerpo | Masa (m en kg) | Radio (R en m) | Periodo (P en s) | Momento de Inercia Calculado (kg·m²) | Momento de Inercia Medido (kg·m²) |
|---|---|---|---|---|---|
| Cilindro | 0.419 | 0.05 | 0.58 | 0.0005237 (mR²/2) | 0.00059 |
| Disco | 0.2632 | 0.1075 | 0.87 | 0.00152 (mR²/2) | 0.00132 |
Los valores 'Momento de Inercia Calculado' se obtienen de las fórmulas teóricas para cada forma geométrica (por ejemplo, para un cilindro sólido, I = mR²/2). Los 'Momento de Inercia Medido' se obtienen usando la fórmula I = K P² / (4π²) con el valor de K conocido y el periodo P medido. La comparación entre estos valores permite validar las mediciones y las teorías.

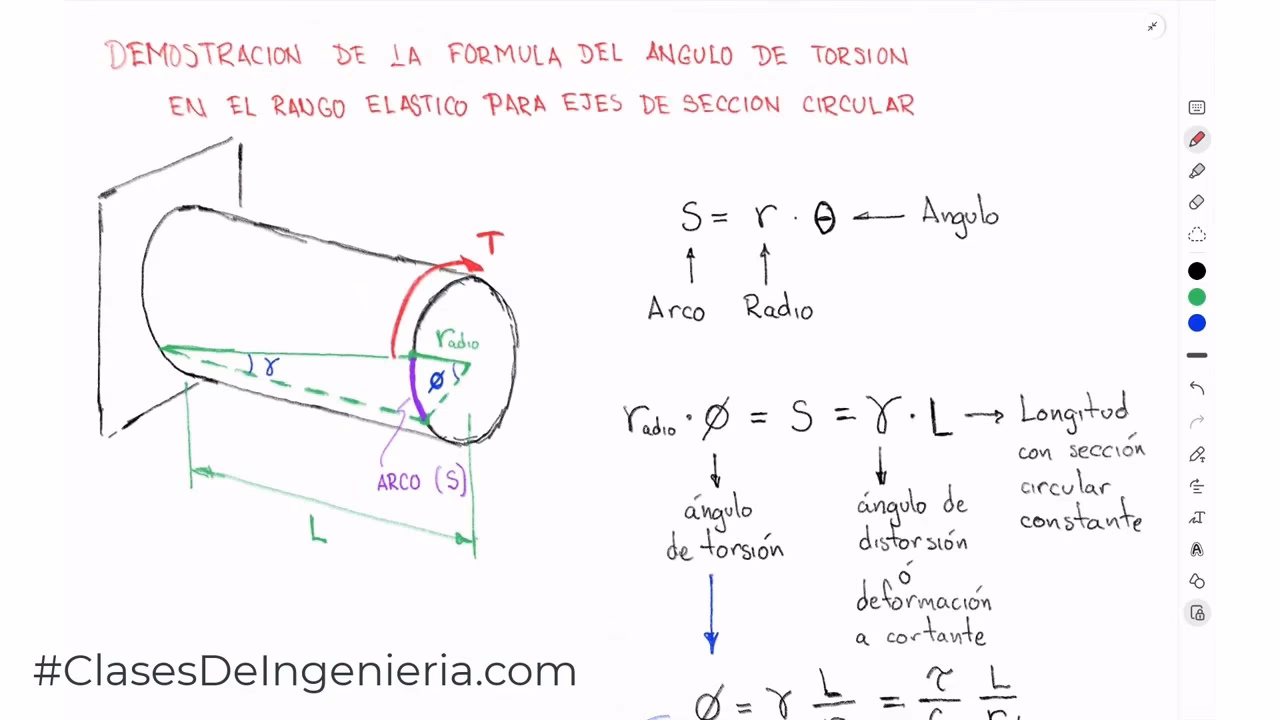

El Módulo de Torsión: La Resistencia Interna del Material
Finalmente, un concepto relacionado pero distinto es el 'módulo de torsión' o, más precisamente, el módulo de elasticidad transversal (G), también conocido como módulo de cizallamiento. A diferencia de la constante de torsión (K), que es una propiedad de un objeto específico (como un muelle dado), el módulo de torsión es una propiedad intrínseca del material del que está hecho un objeto. Mide la resistencia de un material a la deformación por cizallamiento o torsión.
El módulo de torsión evalúa las propiedades de materiales o dispositivos sometidos a tensión por desplazamiento angular. Es un indicador de cuán rígido es un material ante fuerzas de torsión. Materiales con un alto módulo de torsión son más resistentes a la deformación angular, lo que los hace ideales para componentes como ejes de transmisión, donde la rigidez torsional es crítica para evitar fallos o vibraciones indeseadas.
En resumen, mientras que la constante de torsión (K) nos dice cuánto par se necesita para girar un objeto una cierta cantidad, el módulo de torsión (G) nos dice qué tan inherentemente rígido es el material de ese objeto para resistir esa deformación. Ambos son cruciales en el diseño de componentes mecánicos, asegurando que las piezas no solo transmitan el par necesario, sino que también lo hagan de manera eficiente y segura, sin sufrir deformaciones excesivas o roturas.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre par de torsión y momento de fuerza?
En el contexto de la física e ingeniería, los términos "par de torsión" y "momento de fuerza" se usan a menudo indistintamente para referirse a la misma magnitud física: la tendencia de una fuerza a rotar un objeto alrededor de un eje o pivote. Ambos describen la capacidad de una fuerza para producir un giro. Sin embargo, "par de torsión" se asocia más comúnmente con la rotación continua (como en motores), mientras que "momento de fuerza" puede referirse a cualquier efecto de giro, incluso si no hay rotación (como una palanca en equilibrio).
¿Cómo se convierte RPM a rad/s?
Para convertir revoluciones por minuto (RPM) a radianes por segundo (rad/s), se utiliza la siguiente relación:
Velocidad angular (rad/s) = RPM × (2π / 60)
Esto se debe a que una revolución completa es igual a 2π radianes, y hay 60 segundos en un minuto.
¿Por qué se usa un péndulo de torsión para determinar K?
El péndulo de torsión es ideal para determinar la constante de torsión K porque su movimiento oscilatorio depende directamente de K y del momento de inercia del sistema. Al medir el periodo de oscilación, que es un parámetro fácilmente cuantificable, y utilizando configuraciones con momentos de inercia conocidos o calculables, se puede despejar K con alta precisión. Es un método dinámico que ofrece una alternativa robusta al método estático.
¿Para qué sirve el módulo de torsión en la industria?
El módulo de torsión (módulo de elasticidad transversal) es fundamental en la industria para el diseño de componentes que experimentan esfuerzos de torsión, como ejes de transmisión, resortes de torsión, bielas y componentes estructurales. Permite a los ingenieros seleccionar los materiales adecuados que puedan soportar las cargas torsionales sin deformarse excesivamente o fracturarse. Un material con un alto módulo de torsión será más rígido y resistirá mejor la torsión, lo cual es crucial para la eficiencia y la seguridad de las máquinas y estructuras.
¿Qué factores influyen en el par de torsión de un motor?
El par de torsión que produce un motor depende de varios factores, incluyendo: el tamaño y la geometría del motor (cilindrada, carrera del pistón), la presión de combustión en los cilindros (que a su vez depende de la eficiencia de la combustión, la relación de compresión y la cantidad de combustible/aire), la velocidad del motor (RPM), y la eficiencia mecánica del motor (pérdidas por fricción). El diseño del cigüeñal y la biela también juegan un papel importante en la conversión de la fuerza lineal de los pistones en par rotacional.
Conclusión
El par de torsión y la constante de torsión son pilares fundamentales en la comprensión de cómo los objetos giran y cómo los materiales responden a las fuerzas rotacionales. Desde la simple aplicación de una llave inglesa hasta el complejo funcionamiento de la maquinaria industrial, el par es la fuerza motriz, mientras que la constante de torsión nos revela la rigidez inherente de los componentes elásticos. La capacidad de calcular y comprender estas magnitudes no solo es crucial para el diseño de sistemas mecánicos eficientes y seguros, sino que también nos permite apreciar la intrincada danza entre fuerza, movimiento y las propiedades de los materiales que impulsan nuestro mundo. Dominar estos conceptos es abrir una ventana a la ingeniería que nos rodea, permitiéndonos no solo observar, sino también comprender y manipular las fuerzas que giran el engranaje de la civilización.
