Módulo de Finura de la Arena: Guía Completa

En el fascinante mundo de la construcción, cada detalle cuenta para asegurar la durabilidad y resistencia de nuestras edificaciones. Entre los componentes fundamentales del concreto, la arena, o agregado fino, juega un papel crucial. Sin embargo, no toda la arena es igual, y su calidad se define por características específicas que impactan directamente en el rendimiento de la mezcla final. Una de las propiedades más importantes y a menudo subestimadas es el módulo de finura.

Este valor, aparentemente simple, es una herramienta poderosa que nos permite comprender la distribución de tamaños de las partículas de arena y, por ende, predecir cómo se comportará en una mezcla de concreto. Desde la trabajabilidad hasta la resistencia final, el módulo de finura es un indicador clave para ingenieros y constructores. En este artículo, desglosaremos qué es el módulo de finura, cómo se calcula meticulosamente, cuáles son los rangos óptimos y cómo su correcta determinación puede marcar la diferencia entre un concreto mediocre y uno de alta calidad.

¿Qué es el Módulo de Finura de la Arena?

El módulo de finura (MF) de la arena es un valor empírico que representa el tamaño promedio de las partículas en una muestra de agregado fino. No es una medida directa de la finura en sí, sino más bien un índice que simplifica la curva de gradación de la arena, ofreciendo una visión concisa de su distribución granulométrica. Cuanto menor sea el módulo de finura, más finas serán, en promedio, las partículas de arena; y viceversa, un módulo de finura más alto indica una arena más gruesa.

El concepto de módulo de finura fue introducido en 1918 por Duff Abrams, un influyente investigador estadounidense en materiales, quien realizó contribuciones significativas al estudio de las propiedades del concreto. Abrams, conocido también por definir la importancia de la relación agua/cemento y desarrollar la prueba de asentamiento (slump test), concibió el módulo de finura como una forma de caracterizar los agregados del concreto, simplificar la curva de gradación y estimar las proporciones correctas a utilizar en el diseño de mezclas. Su premisa era clara: “Agregados con el mismo módulo de finura requerirán la misma cantidad de agua para producir una mezcla de la misma consistencia y darán un concreto de la misma resistencia”. Esta idea revolucionó la forma en que se abordaba el diseño de mezclas de concreto, proporcionando una base empírica para la selección de las proporciones adecuadas.

Aunque el módulo de finura proporciona una base para seleccionar las proporciones estimadas en el diseño de mezclas de concreto, es crucial entender que no es un valor preciso en sí mismo, sino una herramienta para estimar la cantidad de agregado necesaria. Su principal influencia radica en la capacidad de los profesionales para optimizar las proporciones de los agregados finos y gruesos, logrando una mezcla equilibrada que garantice las propiedades deseadas tanto en el concreto fresco como en el endurecido.

¿Cómo se Calcula el Módulo de Finura? El Análisis Granulométrico

La determinación del módulo de finura se basa en un procedimiento estandarizado conocido como análisis granulométrico, tal como se detalla en la norma ASTM C136, “Método de prueba estándar para el análisis por tamizado de agregados finos y gruesos”. Este proceso implica el uso de una serie de tamices con aberturas progresivamente más pequeñas, que permiten clasificar las partículas de arena por tamaño.

A continuación, se describen los pasos clave para su cálculo:

1. Preparación de la Muestra: Se toma una muestra representativa de la arena, la cual debe estar seca y libre de cualquier material extraño. La cantidad de muestra depende del tamaño máximo de las partículas, pero para arena, generalmente se utilizan varios cientos de gramos.
2. Tamizado: La muestra se coloca en la parte superior de una pila de tamices estándar, que se organizan de mayor a menor abertura de malla. Para el cálculo del módulo de finura de agregados finos (arena), los tamices específicos que se utilizan son:
   • Tamiz de 4.75 mm (No. 4)
   • Tamiz de 2.36 mm (No. 8)
   • Tamiz de 1.18 mm (No. 16)
   • Tamiz de 600 µm (No. 30)
   • Tamiz de 300 µm (No. 50)
   • Tamiz de 150 µm (No. 100)
   • Plato de fondo (para recoger el material que pasa el tamiz No. 100)

   Aunque la norma ASTM C136 permite la agitación manual, se recomienda encarecidamente el uso de un tamizador mecánico para asegurar la precisión, repetibilidad y eficiencia del proceso. El tamizado debe continuar hasta que la cantidad de material que pasa por cada tamiz en un minuto sea inferior al 1% del peso total de la muestra.



3. Pesado del Material Retenido: Después del tamizado, el material retenido en cada tamiz se pesa con precisión utilizando balanzas o básculas adecuadas. Es vital registrar el peso retenido en cada tamiz, así como el peso del material que pasa el tamiz más fino (el que queda en el plato de fondo).
4. Cálculo de Porcentajes:
   1. Porcentaje retenido individual: Se calcula el porcentaje del peso total de la muestra que se retuvo en cada tamiz.
   2. Porcentaje acumulado retenido: Se calcula sumando el porcentaje retenido en el tamiz actual más los porcentajes retenidos en todos los tamices anteriores (más grandes).

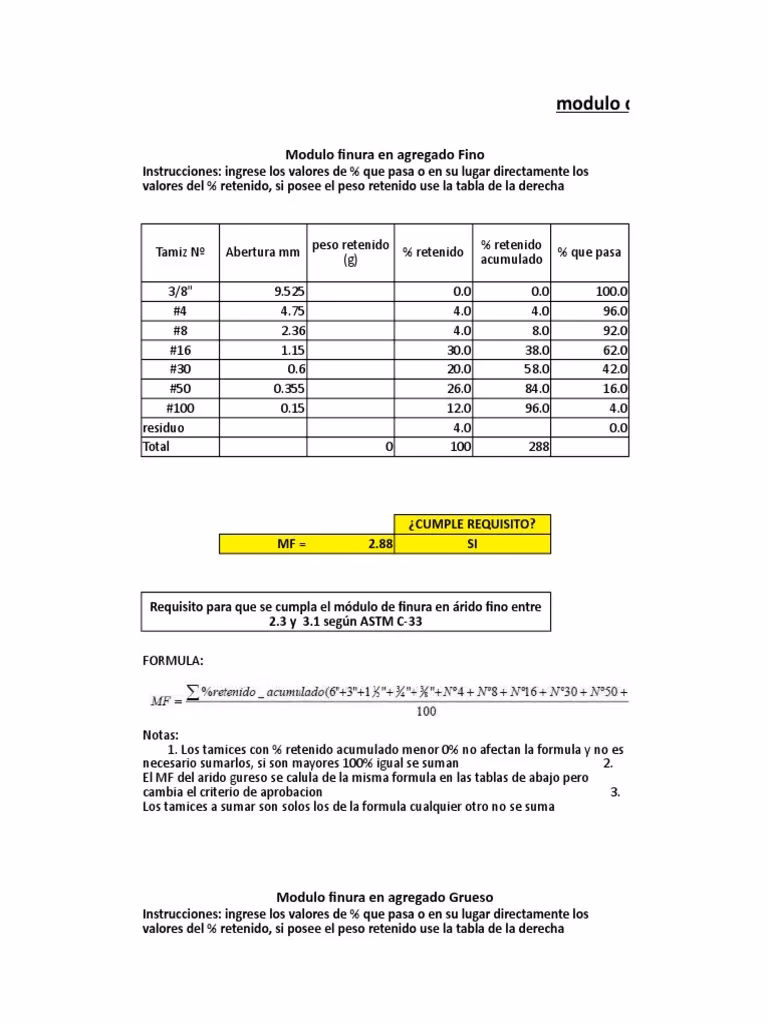

5. Fórmula del Módulo de Finura: El módulo de finura se calcula sumando los porcentajes acumulados retenidos en los tamices estándar mencionados (4.75mm, 2.36mm, 1.18mm, 600µm, 300µm, 150µm) y dividiendo el resultado por 100.

   Módulo de Finura (MF) = (Σ Porcentaje Acumulado Retenido en Tamices Estándar) / 100

   Por ejemplo, si los porcentajes acumulados retenidos en los tamices No. 4, No. 8, No. 16, No. 30, No. 50 y No. 100 son 0%, 5%, 20%, 50%, 80% y 95% respectivamente, el cálculo sería:

   MF = (0 + 5 + 20 + 50 + 80 + 95) / 100 = 250 / 100 = 2.50

Este valor resultante, el módulo de finura, es lo que se utiliza para caracterizar la arena y tomar decisiones en el diseño de mezclas.

Rangos Óptimos y Estándares: ¿Cuánto debe ser el Módulo de Finura?

La calidad de la arena, reflejada en su módulo de finura, es crucial para la fabricación de concreto. Las normas y especificaciones técnicas establecen rangos aceptables para asegurar un rendimiento óptimo de la mezcla. La norma ASTM C33, “Especificación estándar para agregados de concreto”, es una de las referencias más importantes en este sentido.

Según la ASTM C33, el agregado fino (arena) debe tener un módulo de finura que no sea inferior a 2.3 ni mayor a 3.1. Este rango es considerado el “punto óptimo” para la mayoría de las aplicaciones de concreto, ya que asegura un equilibrio entre la trabajabilidad, la facilidad de acabado y las propiedades de resistencia del concreto endurecido. Además, la norma establece que el módulo de finura de la partida final de concreto no debe variar del diseño de la mezcla en más de 0.2, lo que subraya la importancia de un control de calidad constante.

Un módulo de finura de la arena entre 2.5 y 3.0 es a menudo el ideal para la mayoría de las mezclas de concreto. Dentro de este rango, el concreto tiende a ser fácil de colocar, fácil de terminar y menos propenso a la fisuración. Los módulos de finura de la arena en el extremo superior del espectro, más cercanos a 3.0, han demostrado producir concreto con buena resistencia y trabajabilidad en mezclas con altos contenidos de cemento.

El American Concrete Institute (ACI), en su práctica estándar 211.1-91 “Selección de proporciones para concreto normal, pesado y masivo”, incluye tablas (como la Tabla A1.5.3.6) que dan los volúmenes de agregados gruesos para varios módulos de finura de agregados finos. Si se conoce el tamaño máximo nominal del agregado grueso y el módulo de finura del agregado fino, se puede obtener de esta tabla el volumen de agregado grueso seco y compactado. Por ejemplo, según el estándar ACI 211, para un agregado fino con un módulo de finura de 2.8 y un tamaño máximo nominal de agregado grueso de 37.5 mm, la tabla indica que se pueden usar 0.71 m³ de agregado grueso, sobre una base seca y compactada, en cada metro cúbico de concreto. La masa seca requerida sería, por lo tanto, 0.71 x 1600 = 1,136 kg (asumiendo una densidad de 1600 kg/m³ para el agregado grueso).

Esta interrelación entre el módulo de finura de la arena y la proporción de agregado grueso es un ejemplo claro de cómo este valor empírico es fundamental para un diseño de mezcla de concreto preciso y eficiente, permitiendo a los ingenieros ajustar y optimizar las proporciones para lograr las propiedades deseadas.

El Impacto del Módulo de Finura en las Mezclas de Concreto

El módulo de finura no es solo un número; es un predictor clave de cómo se comportará una mezcla de concreto, tanto en estado fresco como endurecido. En pocas palabras, describe la curva de gradación de la arena, así como la textura y uniformidad del material, lo que afecta directamente la economía, la trabajabilidad y la durabilidad del concreto.

Módulo de Finura Bajo (Arena Más Fina)

Un factor de MF más bajo significa que las partículas de agregado en esa muestra son, en promedio, más finas. Esto tiene varias implicaciones:

• Mayor Demanda de Agua: Las partículas más finas tienen una mayor superficie total. Para recubrir adecuadamente estas partículas con pasta de cemento y lograr una trabajabilidad aceptable, se requiere una mayor cantidad de agua.
• Mayor Consumo de Cemento: Un aumento en la demanda de agua a menudo implica la necesidad de más cemento para mantener la relación agua/cemento deseada y, por ende, la resistencia. Esto puede hacer que la mezcla sea más costosa.
• Mejor Trabajabilidad y Acabado: Las mezclas con arena más fina tienden a ser más cohesivas y plásticas, lo que las hace más fáciles de colocar y acabar, especialmente en superficies lisas. Son ideales para elementos de concreto con secciones delgadas o donde se requiere un acabado estético de alta calidad.
• Mayor Potencial de Fisuración por Contracción: Una mayor demanda de agua y cemento puede aumentar el riesgo de fisuración por contracción temprana, ya que el exceso de agua tiende a evaporarse, dejando vacíos que pueden inducir tensiones internas.
• Mayor Porosidad y Permeabilidad: Aunque la arena fina puede llenar mejor los vacíos, una mayor cantidad de pasta (agua y cemento) puede llevar a una mayor porosidad si no se controla adecuadamente la relación agua/cemento, afectando la durabilidad y permeabilidad del concreto.

Módulo de Finura Alto (Arena Más Gruesa)

Un índice de MF más alto indica un agregado más grueso, lo que también conlleva consecuencias específicas:

• Mezcla “Áspera”: El concreto con arena gruesa tiende a ser menos cohesivo, lo que se describe como una mezcla “áspera”. Esto puede dificultar su colocación y compactación adecuada.
• Propensión a la Segregación: Las partículas más grandes tienen una mayor tendencia a separarse de la pasta de cemento y del agregado grueso, especialmente durante el transporte y la colocación. Esto resulta en una mezcla no homogénea y con propiedades inconsistentes.
• Menor Trabajabilidad: La falta de cohesión hace que la mezcla sea más difícil de manejar y acabar, requiriendo más esfuerzo para lograr una superficie lisa.
• Menor Demanda de Agua y Cemento: Al tener una menor superficie, la arena más gruesa requiere menos agua y cemento para ser recubierta, lo que puede resultar en una mezcla más económica.
• Mayor Resistencia Potencial: Si se controla la segregación, una mezcla con arena gruesa puede, en teoría, alcanzar mayores resistencias debido a una menor relación agua/cemento y un mejor interbloqueo entre partículas. Sin embargo, la dificultad en su colocación y compactación puede comprometer este beneficio.

El Punto Óptimo

Como en muchas facetas de la ingeniería de materiales, existe un punto óptimo. Para la mayoría de las mezclas, un MF de agregado fino entre 2.5 y 3.0 produce un concreto que es fácil de colocar, fácil de terminar y menos propenso a la fisuración. Este equilibrio es fundamental para lograr un concreto con las propiedades mecánicas y de durabilidad deseadas, minimizando al mismo tiempo los costos y los problemas de ejecución en obra.

En resumen, el módulo de finura de la arena no es un mero dato técnico; es una herramienta esencial para el diseño y control de calidad del concreto. Un entendimiento profundo de cómo este valor afecta las propiedades del concreto permite a los ingenieros y constructores optimizar las mezclas, asegurar la calidad del producto final y evitar problemas costosos en el futuro.

Módulo de Finura en Agregados Gruesos

Aunque el módulo de finura se asocia más comúnmente con la arena (agregados finos), es importante señalar que el concepto y el método de cálculo también pueden aplicarse a los agregados gruesos. Si bien su impacto en las propiedades generales del concreto puede ser menos crítico que el de la arena, el MF de los agregados gruesos puede ser útil en ciertos análisis o para la caracterización completa de una fuente de material.

Para calcular el módulo de finura de agregados gruesos, se utilizan tamices con aberturas más grandes, continuando la serie estándar de tamices ASTM. Además de los tamices utilizados para agregados finos, se incluirían tamices como:

• Tamiz de 9.5 mm (3/8 pulg.)
• Tamiz de 19.0 mm (3/4 pulg.)
• Tamiz de 37.5 mm (1 1/2 pulg.)

Y así sucesivamente, manteniendo una relación de 2:1 con el tamaño del tamiz anterior, si se desea una serie más extendida. El procedimiento de cálculo es idéntico: se suman los porcentajes acumulados retenidos en la serie de tamices designada y se divide por 100. Sin embargo, en el diseño de mezclas de concreto, la influencia de los cambios en la gradación de la porción de agregado grueso tiene un efecto menor en las propiedades generales del concreto en comparación con la gradación del agregado fino.

Tabla Comparativa: Módulo de Finura y sus Efectos

Para visualizar mejor el impacto del módulo de finura, la siguiente tabla resume las características y efectos asociados a diferentes rangos de MF en la arena:

Preguntas Frecuentes (FAQ) sobre el Módulo de Finura

¿Qué indica un módulo de finura bajo?

Un módulo de finura bajo (por ejemplo, menor a 2.3) indica que la arena es predominantemente fina, con una mayor proporción de partículas pequeñas. Esto significa que la arena tendrá una mayor superficie específica, lo que se traduce en una mayor demanda de agua y cemento para lograr la trabajabilidad deseada en el concreto. Aunque puede facilitar el acabado y la colocación en ciertos casos, también aumenta el potencial de fisuración por contracción temprana y los costos de materiales.

¿Qué indica un módulo de finura alto?

Un módulo de finura alto (por ejemplo, mayor a 3.1) sugiere que la arena es mayormente gruesa, con una menor proporción de partículas finas. Estas arenas tienen una menor superficie específica, lo que reduce la demanda de agua y cemento. Sin embargo, las mezclas de concreto con arena muy gruesa tienden a ser "ásperas", difíciles de trabajar y propensas a la segregación, lo que puede comprometer la homogeneidad y la resistencia final del concreto.

¿Por qué es importante el módulo de finura en el concreto?

El módulo de finura es importante porque es un indicador clave de la gradación de la arena, que a su vez influye directamente en propiedades fundamentales del concreto como la trabajabilidad, la cohesión, la demanda de agua, la resistencia, la durabilidad, la contracción y el costo. Un módulo de finura dentro del rango óptimo (2.5-3.0) asegura un equilibrio ideal en estas propiedades, permitiendo producir un concreto de alta calidad que sea fácil de manejar y que cumpla con las especificaciones de diseño.

¿Cuál es la diferencia entre el módulo de finura de arena y grava?

La diferencia principal radica en los tipos de agregados a los que se aplica. El módulo de finura de la arena (agregado fino) se calcula utilizando una serie específica de tamices que van desde 4.75 mm hasta 150 µm, enfocándose en partículas más pequeñas. Aunque es menos común, el módulo de finura también puede calcularse para la grava (agregado grueso), pero en este caso se utilizarían tamices con aberturas mucho mayores (por ejemplo, desde 9.5 mm hasta tamaños mucho más grandes). El propósito es el mismo: caracterizar la distribución de tamaños, pero la aplicación práctica y el impacto en el diseño de mezclas son más críticos para la arena.

¿Puedo usar arena con un módulo de finura fuera del rango recomendado?

Si bien es posible usar arena con un módulo de finura fuera del rango recomendado (2.3 a 3.1), no es aconsejable sin ajustes significativos en el diseño de la mezcla. Usar arena demasiado fina o demasiado gruesa sin compensación puede llevar a problemas como alta demanda de agua, fisuración, segregación, baja resistencia o mala trabajabilidad. En algunos casos, se puede optar por mezclar arenas de diferentes módulos de finura para lograr un valor deseado, o ajustar drásticamente las proporciones de los otros componentes (agua, cemento, aditivos) para mitigar los efectos negativos. Sin embargo, esto siempre debe hacerse bajo la supervisión de un especialista y mediante pruebas de laboratorio exhaustivas.

Conclusión

El módulo de finura de la arena es, sin duda, un concepto fundamental en la ingeniería de materiales y, en particular, en la producción de concreto. Más allá de ser un simple cálculo, es una herramienta esencial para comprender las características granulométricas de los agregados finos y predecir su comportamiento en una mezcla.

Desde su concepción por Duff Abrams, el módulo de finura ha demostrado ser un indicador invaluable que influye directamente en la trabajabilidad, la demanda de agua, la resistencia y la durabilidad del concreto. Un valor dentro del rango óptimo, dictado por normas como la ASTM C33, asegura un equilibrio ideal que se traduce en un concreto de alta calidad, eficiente en su producción y duradero en el tiempo. Dominar este cálculo y comprender sus implicaciones es un paso crucial para cualquier profesional involucrado en el diseño y control de calidad de mezclas de concreto, garantizando así la solidez y la longevidad de nuestras construcciones.
