Cálculo del Caudal Másico del Agua: Guía Completa

En el vasto mundo de la ingeniería y la industria, entender el comportamiento de los fluidos es fundamental para la eficiencia, la seguridad y la calidad de innumerables procesos. Cuando hablamos de agua, un elemento omnipresente en casi todas las actividades humanas e industriales, la precisión en su medición se vuelve aún más crítica. Pero, ¿es lo mismo medir cuánta agua fluye que cuánta masa de agua lo hace? La respuesta es un rotundo no, y es aquí donde entra en juego el concepto de caudal másico, una métrica superior que ofrece una visión mucho más exacta y confiable del movimiento del agua, independientemente de las fluctuaciones ambientales.

Acompáñanos en este profundo análisis donde desglosaremos qué es el caudal másico, por qué es la métrica preferida para el agua en aplicaciones exigentes, cómo se calcula y qué tecnologías nos permiten medirlo con una precisión inigualable. Prepárate para transformar tu comprensión sobre la medición de fluidos y descubrir cómo el caudal másico puede optimizar tus operaciones.

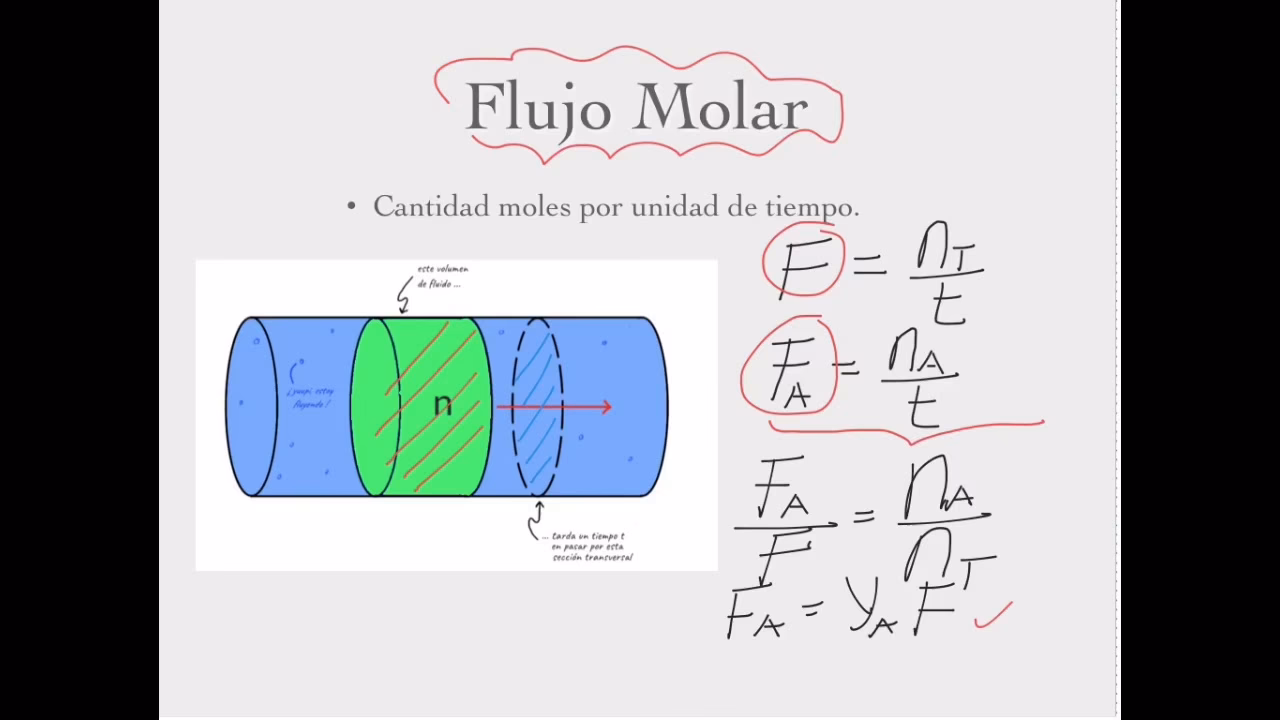

¿Qué es el Caudal Másico y Por Qué es Crucial para el Agua?

El caudal másico, también conocido como flujo másico o flujo de masa, representa la cantidad real de masa de un fluido que se mueve a través de un sistema por unidad de tiempo. A diferencia del caudal volumétrico, que mide el volumen de fluido que pasa por un punto en un tiempo dado, el caudal másico se enfoca en la cantidad de moléculas en movimiento. Esto lo convierte en una medida ideal para aplicaciones que requieren una cantidad consistente de material, sin importar las variaciones de temperatura o presión que puedan afectar el volumen.

Definición y Distinción con el Caudal Volumétrico

Imagina un globo lleno de aire. Si lo calientas, su volumen aumenta, pero la cantidad de aire (su masa) dentro del globo permanece la misma. Algo similar ocurre con los fluidos. El caudal volumétrico mide el espacio que ocupa el fluido a medida que fluye. Sus unidades comunes son litros por minuto (LPM), metros cúbicos por hora (m³/h) o galones por minuto (GPM). Sin embargo, el volumen de un líquido, aunque menos que un gas, puede cambiar con la temperatura y, en menor medida, con la presión.

Por otro lado, el caudal másico se refiere a la masa del fluido que atraviesa una sección transversal por unidad de tiempo. Se expresa típicamente en unidades como kilogramos por segundo (kg/s), gramos por minuto (g/min) o libras por hora (lb/h). La clave aquí es que la masa es una propiedad intrínseca de la sustancia que no se ve alterada por los cambios de temperatura o presión. Esto hace que el caudal másico sea una medida fundamental para la precisión en la dosificación, la mezcla y el control de procesos.

Importancia del Caudal Másico en Aplicaciones con Agua

Para el agua, el caudal másico ofrece ventajas significativas, especialmente en escenarios donde la temperatura puede variar. Considera los siguientes ejemplos:

• Procesos Industriales y Químicos: En la fabricación de productos, la cantidad exacta de agua utilizada como ingrediente o disolvente es crucial. Si se dosifica por volumen, y la temperatura del agua cambia, la cantidad real de masa de agua añadida también cambiará, afectando la calidad o la reacción. La medición del caudal másico asegura una dosificación precisa de la masa, garantizando la repetibilidad de los procesos.
• Tratamiento de Agua: En plantas potabilizadoras o de tratamiento de aguas residuales, la adición de productos químicos (como cloro o coagulantes) debe ser proporcional a la masa de agua a tratar para mantener la eficacia y evitar el exceso o la falta de tratamiento.
• Transferencia de Energía: En sistemas de calefacción o refrigeración, el agua es el medio de transferencia de calor. La energía transferida es directamente proporcional a la masa de agua que fluye y al cambio de temperatura. Conocer el caudal másico permite un cálculo preciso de la energía térmica.
• Comercio y Facturación: En transacciones donde el agua se vende o se compra, el caudal másico proporciona una base de medición más justa y precisa, ya que no se ve afectado por las variaciones de temperatura que podrían alterar el volumen.

En esencia, siempre que la cantidad exacta de material (y no solo su volumen aparente) sea crítica, el caudal másico es la métrica a elegir.

Fundamentos del Cálculo del Caudal Másico de Agua

Aunque la medición directa es lo ideal, es importante entender el principio fundamental detrás del caudal másico y cómo se relaciona con otras propiedades del agua.

La Ecuación Fundamental

La relación más básica para el cálculo del caudal másico (ṁ) es:

ṁ = ρ × Q

Donde:

• ṁ (Caudal Másico): Es la masa de fluido que pasa por unidad de tiempo (ej., kg/s).
• ρ (Densidad): Es la masa por unidad de volumen del fluido (ej., kg/m³).
• Q (Caudal Volumétrico): Es el volumen de fluido que pasa por unidad de tiempo (ej., m³/s).

Esta ecuación nos dice que si conocemos la densidad del agua y su caudal volumétrico, podemos calcular su caudal másico. Sin embargo, hay una consideración importante a tener en cuenta para el agua.

La Densidad del Agua: Un Factor Clave

A diferencia de los gases, cuya densidad es altamente sensible a los cambios de presión y temperatura, la densidad del agua es relativamente constante, pero no inmutable. La densidad del agua pura es aproximadamente 1000 kg/m³ (o 1 g/cm³) a 4°C. A medida que la temperatura aumenta o disminuye desde este punto, la densidad del agua varía ligeramente. Por ejemplo:

• A 0°C, la densidad del agua es de aproximadamente 999.8 kg/m³.
• A 20°C, es de aproximadamente 998.2 kg/m³.
• A 100°C (agua hirviendo), es de aproximadamente 958.4 kg/m³.

Aunque estas variaciones pueden parecer pequeñas, pueden ser significativas en aplicaciones que requieren alta precisión. Por lo tanto, para calcular el caudal másico de agua de forma indirecta, es esencial conocer la temperatura del agua para obtener su densidad precisa en ese momento.

Unidades de Medida del Caudal Másico

Las unidades para el caudal másico siempre involucran una unidad de masa dividida por una unidad de tiempo. Las más comunes son:

• Kilogramos por segundo (kg/s): La unidad del Sistema Internacional (SI).
• Gramos por segundo (g/s): Utilizada para flujos más pequeños.
• Kilogramos por minuto (kg/min) o por hora (kg/h): Comunes en la industria.
• Libras por segundo (lb/s), por minuto (lb/min) o por hora (lb/h): Utilizadas en sistemas de unidades imperiales.

Es importante notar que las unidades como SLPM (litros estándar por minuto) o SCCM (centímetros cúbicos estándar por minuto) mencionadas en la información proporcionada suelen referirse al caudal másico de gases, donde el volumen se referencia a condiciones estándar de temperatura y presión (ej., 0°C y 1 atm o 25°C y 14.696 PSIA). Para líquidos como el agua, aunque el concepto de masa es el mismo, estas unidades "estándar" no son tan comunes, y se prefiere directamente la masa por unidad de tiempo (kg/s, etc.) ya que la compresibilidad es mínima y la densidad es más una función de la temperatura.

Métodos de Medición del Caudal Másico del Agua

Existen dos enfoques principales para medir el caudal másico del agua: la medición directa y la medición indirecta.

Medición Directa: El Poder de los Medidores Coriolis

Los medidores de caudal másico Coriolis son la tecnología de referencia para la medición directa y altamente precisa del caudal másico de líquidos y gases. Su funcionamiento se basa en el principio del efecto Coriolis.

Principio de Funcionamiento

Un medidor Coriolis típico consta de uno o dos tubos de medición que son vibrados a una frecuencia resonante constante mediante un excitador electromagnético. Cuando un fluido fluye a través de estos tubos vibratorios, la inercia del fluido hace que los tubos se tuerzan o giren ligeramente. Esta torsión es proporcional al caudal másico del fluido que pasa a través de ellos.

Sensores ubicados en la entrada y salida de los tubos detectan los desplazamientos de fase o los cambios de tiempo en la vibración de los tubos. La diferencia de fase entre las vibraciones de entrada y salida es directamente proporcional al caudal másico. Además, estos medidores pueden medir simultáneamente la densidad del fluido al analizar los cambios en la frecuencia de resonancia de los tubos, lo que les permite proporcionar también el caudal volumétrico y la temperatura.

Ventajas y Desventajas

Ventajas:

• Precisión Superior: Son los medidores de caudal másico más precisos disponibles, con errores típicos de ±0.1% a ±0.5% del valor leído.
• Medición Directa de Masa: No se ven afectados por cambios en la temperatura, presión o viscosidad del fluido.
• Medición Multifuncional: Pueden medir simultáneamente caudal másico, caudal volumétrico, densidad y temperatura.
• No Invasivos: No tienen partes móviles en el flujo, lo que reduce el mantenimiento y la caída de presión.
• Amplio Rango de Medición: Capaces de medir desde caudales muy bajos hasta muy altos.

Desventajas:

• Costo Elevado: Son significativamente más caros que otros tipos de medidores de caudal.
• Tamaño y Peso: Pueden ser grandes y pesados, especialmente para tuberías de gran diámetro.
• Sensibilidad a Vibraciones Externas: Aunque diseñados para mitigar esto, vibraciones externas excesivas pueden afectar la precisión.
• Caída de Presión: Aunque mínima, la geometría de los tubos puede causar una ligera caída de presión en el sistema.

Los medidores Coriolis son la elección preferida para aplicaciones críticas donde la máxima precisión y fiabilidad son imprescindibles.

Medición Indirecta: Caudal Volumétrico y Compensación de Densidad

Cuando un medidor Coriolis no es viable, es posible calcular el caudal másico de forma indirecta utilizando la ecuación fundamental (ṁ = ρ × Q). Esto requiere dos mediciones:

1. Caudal Volumétrico (Q): Medido con un medidor de caudal volumétrico tradicional (ej., medidor electromagnético, ultrasónico, de turbina, de desplazamiento positivo, etc.).
2. Densidad (ρ): Determinada a partir de la temperatura del agua.

Cómo se Realiza

1. Medición del Caudal Volumétrico: Se instala un medidor de caudal volumétrico adecuado para el agua en la línea.

2. Medición de la Temperatura: Se instala un sensor de temperatura junto al medidor de caudal. Este sensor debe ser preciso, ya que la densidad del agua depende de la temperatura.

3. Cálculo de la Densidad: Utilizando tablas de densidad del agua vs. temperatura o una ecuación de densidad (polinomio de ajuste), se determina la densidad del agua en las condiciones de operación.

4. Cálculo del Caudal Másico: Un controlador o un sistema de adquisición de datos toma las lecturas del caudal volumétrico y la temperatura, calcula la densidad y luego multiplica la densidad por el caudal volumétrico para obtener el caudal másico.

Desafíos y Precisión

Este método es generalmente menos preciso que la medición directa con Coriolis por varias razones:

• Errores Acumulados: La precisión final depende de la precisión de cada uno de los instrumentos individuales (medidor de caudal volumétrico, sensor de temperatura) y de la exactitud de la tabla o ecuación de densidad utilizada.
• Retraso en la Medición de Temperatura: Si la temperatura del agua cambia rápidamente, puede haber un desfase entre la medición del volumen y la medición de la temperatura, lo que introduce errores.
• Pureza del Agua: La densidad del agua se ve afectada por la presencia de solutos (sales, minerales, etc.). Las tablas de densidad suelen ser para agua pura. Si el agua contiene impurezas significativas, la densidad real puede variar de la esperada, introduciendo errores.

A pesar de estas limitaciones, la medición indirecta es una solución viable y más económica para muchas aplicaciones donde la máxima precisión no es el requisito principal o donde las variaciones de temperatura son mínimas.

Factores que Afectan la Medición del Caudal Másico del Agua

Además de la elección del método, varios factores pueden influir en la precisión de la medición del caudal másico del agua:

Temperatura

Como ya se mencionó, la temperatura es el factor más significativo que afecta la densidad del agua y, por lo tanto, es crítica para las mediciones indirectas. Para los medidores Coriolis, la temperatura es una de las mediciones secundarias que el equipo realiza, y se utiliza internamente para compensaciones o para proporcionar la densidad y el caudal volumétrico.

Presión

La presión tiene un efecto despreciable sobre la densidad del agua líquida, a menos que se trate de presiones extremadamente altas que no se encuentran comúnmente en aplicaciones industriales típicas. Por lo tanto, su impacto en el caudal másico del agua es mínimo en comparación con la temperatura.

Impurezas y Composición del Fluido

La presencia de sólidos disueltos o suspendidos en el agua (como sales, minerales, lodos) puede alterar significativamente su densidad. Si el agua no es pura, las tablas de densidad estándar no serán precisas, y se necesitaría una medición de densidad en tiempo real o una calibración específica para el fluido en cuestión. Los medidores Coriolis son menos sensibles a esto, ya que miden la masa real del fluido que fluye, independientemente de su composición.

Tabla Comparativa: Caudal Volumétrico vs. Caudal Másico

Para solidificar la comprensión, aquí hay una tabla que resume las diferencias clave entre el caudal volumétrico y el caudal másico, con un enfoque en el agua:

Preguntas Frecuentes (FAQ)

¿Es lo mismo caudal másico que caudal volumétrico?

No, no son lo mismo. El caudal volumétrico mide el volumen de un fluido que pasa por un punto en un tiempo dado (ej., litros por segundo), mientras que el caudal másico mide la masa de un fluido que pasa por un punto en un tiempo dado (ej., kilogramos por segundo). Para el agua, el caudal volumétrico puede variar con la temperatura (debido a cambios en la densidad), mientras que el caudal másico proporciona una medida constante de la cantidad real de agua, independientemente de la temperatura o presión.

¿Por qué es importante el caudal másico para el agua?

El caudal másico es crucial para el agua porque permite una medición y un control mucho más precisos en aplicaciones donde la cantidad real de material es fundamental. Esto incluye dosificación de productos químicos, mezcla de ingredientes, transferencia de energía térmica y cualquier proceso donde las variaciones de temperatura puedan afectar el volumen aparente del agua pero no su masa real. Asegura la consistencia y la calidad en los procesos industriales.

¿Qué instrumentos miden el caudal másico de agua?

El instrumento más preciso y directo para medir el caudal másico de agua es el medidor de caudal Coriolis. También es posible calcular el caudal másico de forma indirecta utilizando un medidor de caudal volumétrico (como un medidor electromagnético o ultrasónico) en combinación con un sensor de temperatura y un cálculo de la densidad del agua basado en esa temperatura.

¿La temperatura afecta el cálculo del caudal másico?

Sí, la temperatura afecta el cálculo del caudal másico si se está utilizando un método indirecto (es decir, calculándolo a partir del caudal volumétrico y la densidad). La densidad del agua cambia ligeramente con la temperatura, por lo que es esencial conocer la temperatura exacta del agua para obtener una densidad precisa y, por ende, un caudal másico exacto. Los medidores Coriolis, al medir directamente la masa, compensan internamente estas variaciones y no se ven afectados en su lectura de masa.

Conclusión

El caudal másico del agua es una métrica indispensable en el ámbito industrial y científico, superando al caudal volumétrico en aplicaciones donde la precisión y la consistencia son primordiales. Comprender su definición, su relación con la densidad del agua y los métodos para su medición es fundamental para optimizar procesos y garantizar resultados confiables.

Si bien los cálculos indirectos basados en el caudal volumétrico y la densidad son posibles, los medidores Coriolis emergen como la solución superior para la medición directa y precisa del caudal másico, ofreciendo una fiabilidad inigualable independientemente de las fluctuaciones de temperatura o presión. Invertir en la medición adecuada del caudal másico de agua no es solo una cuestión de tecnología, sino una estrategia clave para la eficiencia, el control de calidad y la optimización de recursos en cualquier operación que dependa del manejo exacto de este vital líquido.
