Factor de Rizado: Clave para la Estabilidad Electrónica

En el vasto universo de la electrónica, donde la precisión y la estabilidad son pilares fundamentales, existen conceptos que, aunque a menudo pasan desapercibidos para el usuario común, son vitales para el correcto funcionamiento de nuestros dispositivos. Uno de estos conceptos es el rizado, una imperfección inherente en la conversión de corriente alterna (CA) a corriente continua (CC), que es el tipo de energía que la mayoría de nuestros aparatos electrónicos, incluyendo las calculadoras, necesitan para operar. Comprender el rizado, y en particular el Factor de Rizado, es esencial para apreciar la calidad de la energía que alimenta nuestros circuitos y, por ende, la fiabilidad de nuestros cálculos.

Cuando un dispositivo se conecta a la red eléctrica, que suministra corriente alterna, necesita un convertidor para transformar esa CA en CC. Sin embargo, este proceso de rectificación y filtrado nunca es perfecto. La corriente continua resultante, en lugar de ser una línea completamente plana y constante, presenta pequeñas variaciones u ondulaciones. Estas variaciones son lo que conocemos como rizado. En este artículo, exploraremos en profundidad qué es el factor de rizado, el porcentaje de rizado pico a pico, por qué son importantes y cómo afectan el rendimiento de los dispositivos electrónicos.

¿Qué es el Factor de Rizado (RF)?

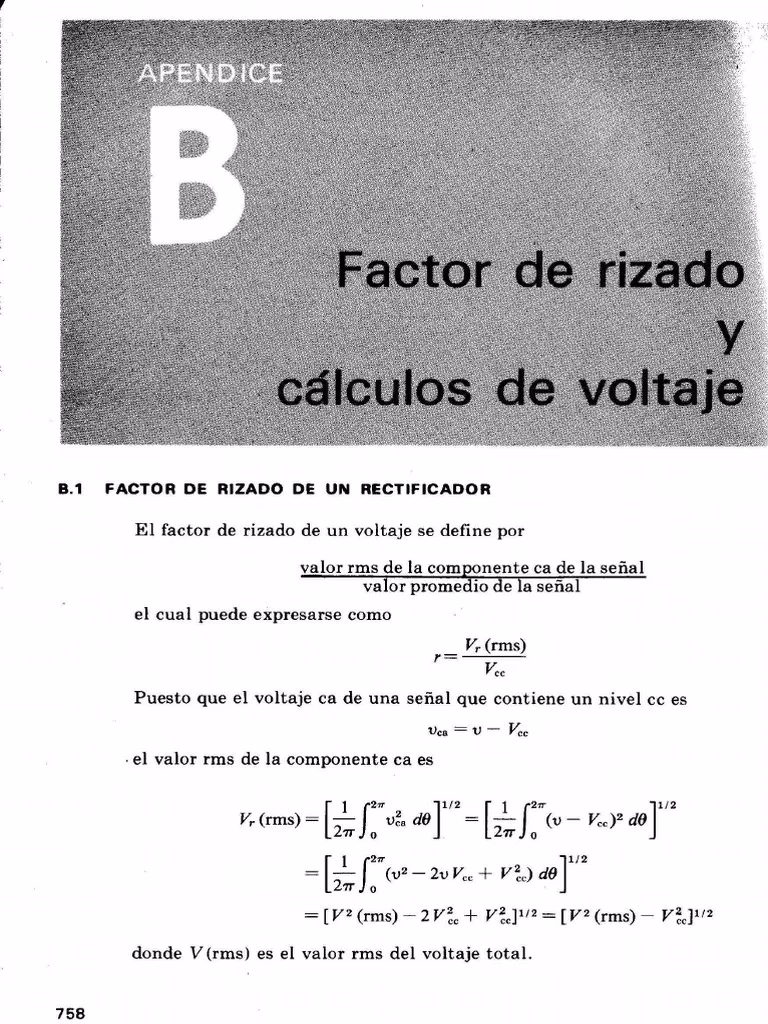

El Factor de Rizado (RF), también conocido como “Ripple Factor” en inglés, es una métrica fundamental en la electrónica de potencia que cuantifica la 'pureza' de una señal de corriente continua (CC) después de haber sido rectificada y filtrada desde una fuente de corriente alterna (CA). En términos simples, nos dice qué tan "ondulada" o inestable es la señal de CC. La definición técnica nos indica que el Factor de Rizado es la relación entre el valor eficaz (RMS) de las componentes alternas de la señal y su valor medio (o componente de CC).

Matemáticamente, se expresa de la siguiente manera:

RF = (Valor RMS de la componente AC de la señal) / (Valor promedio de la componente DC de la señal)

Un valor de RF bajo indica que la señal de CC es muy suave y se acerca a una línea recta ideal, lo que es deseable para la mayoría de los circuitos electrónicos. Por el contrario, un RF alto significa que la señal de CC tiene un rizado significativo, lo que puede tener consecuencias negativas para el funcionamiento del dispositivo. Es crucial entender que, aunque el objetivo es una CC perfectamente plana, siempre habrá un cierto grado de rizado, por pequeño que sea, debido a las limitaciones de los componentes y la naturaleza de la conversión de energía.

Importancia del Factor de Rizado

El Factor de Rizado es un indicador clave de la calidad de una fuente de alimentación. Una señal de CC con un bajo factor de rizado es sinónimo de una fuente de alimentación de alta calidad. Esto es especialmente crítico para componentes electrónicos sensibles que requieren una fuente de energía muy estable para funcionar correctamente. Por ejemplo, en circuitos de audio, un rizado excesivo puede manifestarse como un zumbido audible. En circuitos digitales, como los que se encuentran en las calculadoras o microprocesadores, un rizado alto puede causar errores de funcionamiento, inestabilidad, o incluso daños a largo plazo a los componentes.

¿Qué es el Porcentaje de Rizado Pico a Pico (%p-p Ripple)?

Además del Factor de Rizado, otra métrica comúnmente utilizada para cuantificar el rizado es el Porcentaje de Rizado Pico a Pico (%p-p Ripple). Mientras que el RF utiliza el valor RMS de la componente alterna, el porcentaje de rizado pico a pico mide la diferencia de voltaje entre el punto más alto (pico) y el punto más bajo (valle) de la ondulación, expresado como un porcentaje del voltaje promedio de la CC.

%p-p Ripple = (Voltaje Pico a Pico de la ondulación) / (Voltaje promedio de la CC) * 100%

Ambas métricas, RF y %p-p Ripple, son complementarias y proporcionan una imagen completa de la cantidad de rizado presente en una señal de CC. Un bajo porcentaje de rizado pico a pico, al igual que un bajo factor de rizado, es indicativo de una fuente de alimentación estable y de alta calidad.

Relación entre Factor de Rizado y Porcentaje de Rizado Pico a Pico

Aunque miden el mismo fenómeno (el rizado), lo hacen desde perspectivas ligeramente diferentes. El RF es una medida más técnica que considera la energía de la componente alterna, mientras que el %p-p Ripple es a menudo más intuitivo, ya que representa directamente la oscilación máxima del voltaje. En la práctica, los diseñadores y fabricantes de electrónica suelen utilizar ambas métricas para caracterizar el rendimiento de sus fuentes de alimentación y convertidores.

El Impacto del Rizado en los Dispositivos Electrónicos y Calculadoras

La presencia de un rizado significativo en la Corriente Continua que alimenta un dispositivo electrónico puede tener varias consecuencias negativas, que van desde un rendimiento subóptimo hasta fallos catastróficos. Para una calculadora, la precisión es primordial, y el rizado puede ser un enemigo silencioso de esa precisión.

• Inestabilidad y Errores de Cálculo: Las calculadoras, especialmente las científicas y programables, realizan operaciones complejas que requieren una alimentación de energía constante y limpia. Un rizado excesivo puede introducir fluctuaciones en los voltajes de los circuitos lógicos y de memoria, lo que podría llevar a errores intermitentes, resultados incorrectos o incluso a que la calculadora se congele o se reinicie inesperadamente. La Estabilidad de la alimentación es crucial para la integridad de los datos.

• Generación de Ruido: Las componentes alternas del rizado pueden actuar como ruido eléctrico, interfiriendo con otras señales dentro del circuito. Esto es particularmente problemático en dispositivos que manejan señales analógicas o en aquellos con componentes de radiofrecuencia.



• Calentamiento Excesivo y Reducción de la Vida Útil: Las ondulaciones de voltaje pueden provocar que los componentes internos del dispositivo trabajen fuera de sus condiciones óptimas, generando calor adicional. Este estrés térmico constante puede acelerar el envejecimiento de los componentes, reduciendo la vida útil general de la calculadora o cualquier otro aparato electrónico.

• Funcionamiento Ineficiente: Una fuente de alimentación con alto rizado es menos eficiente, ya que parte de la energía se disipa como calor o como las ondulaciones no deseadas, en lugar de ser utilizada para alimentar el circuito de manera efectiva.

Por estas razones, la minimización del rizado es una prioridad en el diseño de cualquier fuente de alimentación de calidad, ya sea para un cargador de teléfono, una computadora o una simple calculadora.

Minimización del Rizado: Estrategias de Diseño

El proceso de rectificación convierte la CA en una CC pulsante. Para suavizar estas pulsaciones y reducir el rizado, se emplean diversas técnicas de Filtrado y regulación.

Condensadores de Filtrado

La forma más común y efectiva de reducir el rizado es mediante el uso de condensadores (capacitores) de gran capacitancia colocados en paralelo con la salida de CC. Estos condensadores actúan como "reservorios" de energía: se cargan cuando el voltaje de la señal rectificada alcanza su pico y se descargan lentamente cuando el voltaje cae, llenando los "valles" de la ondulación. Cuanto mayor sea la capacitancia y la carga, más efectivo será el filtrado.

Reguladores de Voltaje

Para aplicaciones que requieren una CC muy estable y con un rizado mínimo, se utilizan reguladores de voltaje. Estos circuitos activos están diseñados para mantener una tensión de salida constante, independientemente de las variaciones en la tensión de entrada (dentro de ciertos límites) o en la corriente de carga. Los reguladores de voltaje son capaces de atenuar drásticamente el rizado residual que los condensadores por sí solos no pueden eliminar.

Topologías de Convertidores de Potencia

Como se mencionó en la información de referencia, existen diferentes tipos de convertidores AC-DC (como Cuk, SEPIC, Flyback, Zeta) que, por su diseño inherente, ofrecen distintos niveles de calidad en la salida de CC. La elección de una topología de convertidor específica puede tener un impacto significativo en el factor de rizado y el porcentaje de rizado pico a pico del voltaje de bus de CC.

A continuación, se muestra una tabla comparativa basada en datos de rendimiento de diferentes topologías de convertidores AC-DC, que ilustra cómo varían el Factor de Rizado y el Porcentaje de Rizado Pico a Pico para una carga específica:

Nota: Estos valores corresponden a una carga de 80 W y son ilustrativos de las diferencias de rendimiento entre topologías. Un menor valor en ambas métricas indica una mejor calidad de la señal de CC.

Como se observa en la tabla, el convertidor Zeta muestra los valores más bajos de RF y %p-p Ripple para la carga dada, lo que sugiere que, en este contexto, es la topología que ofrece la señal de CC más limpia. Esta es una consideración vital en el diseño de sistemas donde la calidad de la energía es crítica.

Medición del Rizado

La medición del rizado es una tarea común en el laboratorio de electrónica. El instrumento principal para esta tarea es el osciloscopio. Para medir el rizado:

1. Se conecta la sonda del osciloscopio a la salida de CC de la fuente de alimentación.

2. Se ajusta el osciloscopio al modo de acoplamiento AC. Esto permite al osciloscopio mostrar solo la componente alterna de la señal (el rizado), ignorando el gran voltaje de CC.



3. Se ajusta la escala de voltaje y tiempo para visualizar claramente la forma de onda del rizado.

4. A partir de la forma de onda visualizada, se pueden determinar el voltaje pico a pico del rizado y, con cálculos adicionales o funciones del osciloscopio, el valor RMS del rizado para calcular el Factor de Rizado.

Es importante utilizar una sonda de osciloscopio con la configuración adecuada (generalmente 10x) y asegurarse de que la fuente de alimentación esté bajo una carga representativa, ya que el rizado puede variar con la corriente de carga.

Preguntas Frecuentes sobre el Factor de Rizado

¿Es posible lograr un Factor de Rizado de cero?

En la práctica, lograr un Factor de Rizado de cero es teóricamente posible pero extremadamente difícil y costoso de alcanzar en un sistema real. Siempre habrá un rizado residual, por muy pequeño que sea. Sin embargo, los diseños modernos de fuentes de alimentación pueden reducir el rizado a niveles insignificantes para la mayoría de las aplicaciones, garantizando que no afecte el rendimiento del dispositivo.

¿Cuál es un nivel de rizado aceptable?

El nivel de rizado aceptable depende en gran medida de la aplicación. Para circuitos digitales sensibles, como los microprocesadores o la lógica de una calculadora, se busca un rizado muy bajo, a menudo en el orden de milivoltios o un pequeño porcentaje del voltaje de CC. Para aplicaciones menos críticas, como la alimentación de un motor, un rizado ligeramente mayor podría ser aceptable.

¿El rizado afecta a los dispositivos que funcionan con baterías?

Generalmente, los dispositivos que funcionan directamente con baterías no experimentan rizado de la misma manera que los que usan convertidores AC-DC. Las baterías proporcionan una fuente de CC inherentemente más estable. Sin embargo, si un dispositivo alimentado por batería también incorpora un circuito de carga o un convertidor DC-DC para generar diferentes voltajes internos, estos circuitos sí podrían introducir rizado que afectaría la Precisión del dispositivo.

¿Cómo puedo saber si mi fuente de alimentación tiene un rizado excesivo?

A menos que tengas acceso a un osciloscopio, es difícil cuantificar el rizado directamente. Sin embargo, los síntomas de un rizado excesivo pueden incluir: inestabilidad en el funcionamiento del dispositivo, sobrecalentamiento inusual, ruidos audibles (en equipos de audio), o fallos intermitentes. Para los cargadores de dispositivos, una calidad deficiente de la fuente de alimentación puede manifestarse en una carga inconsistente o en el mal funcionamiento del dispositivo mientras está conectado.

¿Por qué mi calculadora antigua a veces se comporta de forma errática cuando está conectada a la corriente?

Podría ser un indicador de un rizado excesivo. Con el tiempo, los condensadores de filtrado en las fuentes de alimentación (incluidos los adaptadores de corriente de calculadoras) pueden degradarse, perdiendo su capacitancia. Cuando esto ocurre, su capacidad para suavizar el rizado disminuye, lo que lleva a una señal de CC más ruidosa y potencialmente inestable para la calculadora. Reemplazar el adaptador o revisar los condensadores internos podría ser una solución.

Conclusión

El Factor de Rizado y el Porcentaje de Rizado Pico a Pico son métricas esenciales que nos permiten evaluar la calidad y la Fiabilidad de la alimentación de corriente continua en nuestros dispositivos electrónicos. Desde las complejas operaciones de un servidor hasta los cálculos precisos de una calculadora, una fuente de energía limpia y estable es la base para un rendimiento óptimo. Comprender estos conceptos no solo nos ayuda a apreciar la ingeniería detrás de nuestros aparatos, sino también a identificar posibles problemas relacionados con la calidad de la energía, garantizando que nuestros dispositivos funcionen de manera eficiente y precisa durante mucho tiempo.
