Espesor del Diente: Cálculo y Medición en Engranajes

Los engranajes son componentes fundamentales en una vasta gama de productos y maquinarias, desde simples relojes hasta complejos sistemas industriales. Al igual que los tornillos o los muelles, su omnipresencia es un testimonio de su eficacia en la transmisión de movimiento y potencia. Sin embargo, detrás de su aparente simplicidad, se esconde una ingeniería de precisión que garantiza su correcto funcionamiento y durabilidad. Dentro de esta complejidad, una dimensión en particular emerge como crítica: el espesor del diente. Esta característica no solo influye directamente en la resistencia del engranaje, sino también en su movimiento y eficiencia operativa. A lo largo de su vida útil, los engranajes están sujetos a desgaste y deformación, lo que puede alterar este espesor crucial y comprometer su rendimiento. Comprender los principios detrás del cálculo de su resistencia y los métodos para medir con precisión el espesor de los dientes es esencial para cualquier ingeniero, técnico o entusiasta que trabaje con estos componentes vitales.

En este artículo, profundizaremos en la importancia del espesor del diente, exploraremos las fuerzas que actúan sobre ellos y detallaremos los métodos de cálculo y medición utilizados en la industria. Abordaremos desde conceptos básicos como la anatomía de un engranaje recto hasta las complejidades de las cargas mecánicas y las técnicas de medición que, hasta hace poco, eran un desafío significativo.

¿Qué es el Espesor del Diente de un Engranaje?

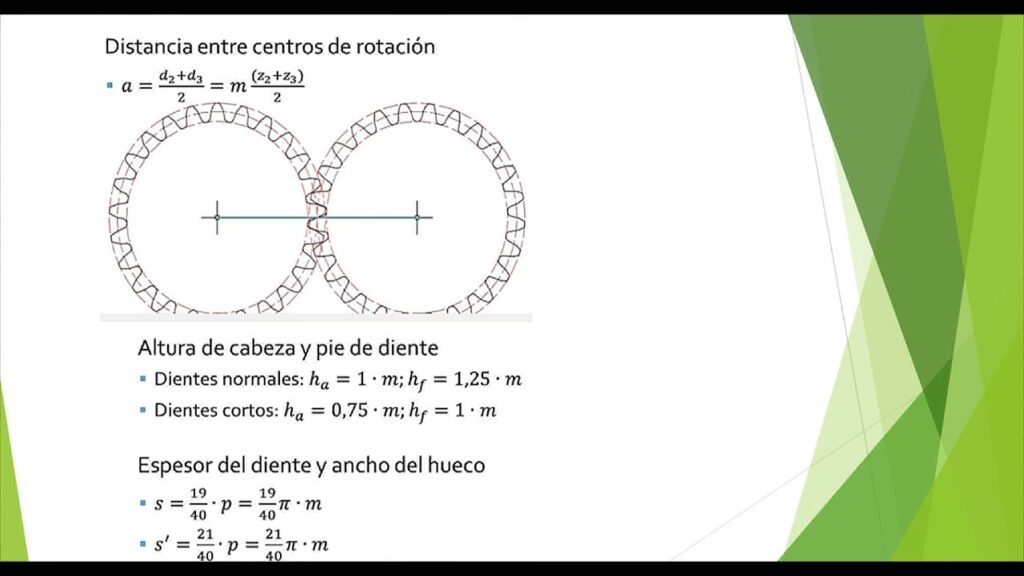

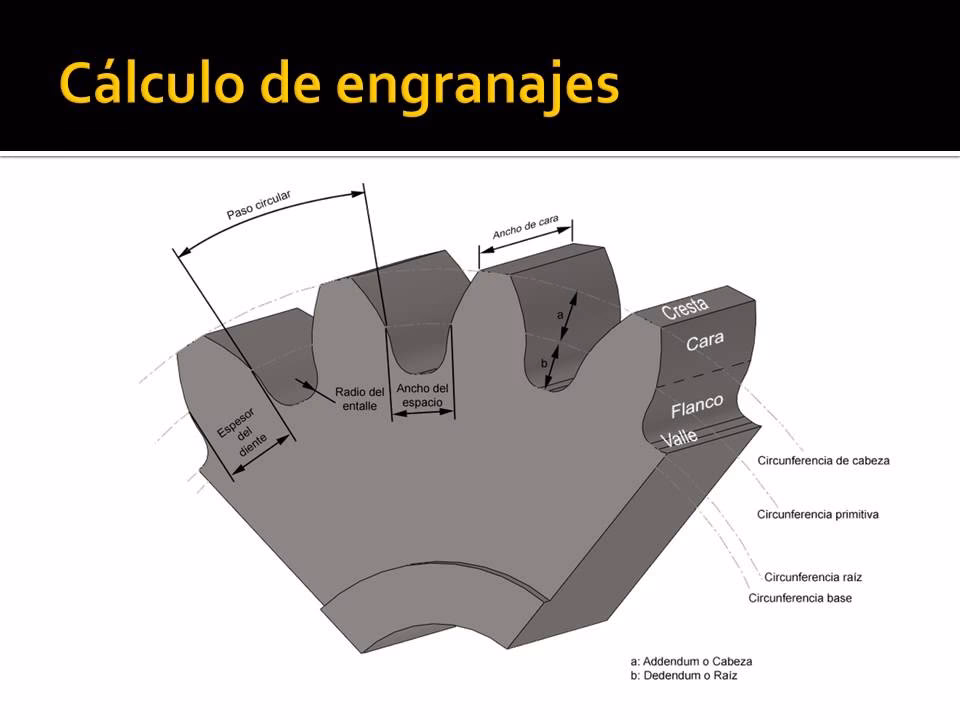

Para comprender la importancia del espesor del diente, primero debemos definirlo. El espesor del diente se refiere al grosor de un solo diente medido sobre el círculo primitivo del engranaje. El círculo primitivo es una circunferencia imaginaria que representa el punto de contacto teórico entre dos engranajes que engranan sin deslizamiento. Es la base para gran parte de los cálculos y dimensiones de un engranaje. Consideraremos el engranaje recto, el tipo de engranaje más común y fundamental, como nuestro ejemplo principal para ilustrar estos conceptos.

La precisión en la fabricación de engranajes es primordial. Cada diente debe tener un espesor uniforme y dentro de tolerancias muy ajustadas para asegurar un engranaje suave y eficiente. Un espesor inadecuado o variable puede llevar a una serie de problemas que afectan no solo la vida útil del engranaje, sino también la del sistema completo en el que opera.

La Importancia Crítica del Espesor del Diente

El espesor del diente es una dimensión fundamental que afecta directamente la resistencia y el movimiento del engranaje. Un espesor adecuado garantiza que el diente pueda soportar las cargas a las que será sometido sin deformarse o fracturarse prematuramente. Cuando el espesor de los dientes cambia debido a la deformación o al desgaste, se produce un aumento en el juego entre los dientes (conocido como “backlash”). Este juego excesivo puede causar una serie de problemas indeseables, tales como:

• Ruido: El contacto irregular entre los dientes genera un sonido metálico distintivo y a menudo molesto.
• Vibraciones: Las fuerzas de impacto resultantes del juego excesivo pueden inducir vibraciones en todo el sistema, lo que puede afectar la precisión y la estabilidad de la maquinaria.
• Desgaste Acelerado: Las vibraciones y el contacto irregular aumentan la fricción y el impacto, lo que a su vez acelera aún más el desgaste de los dientes.
• Pérdida de Precisión: En aplicaciones donde la precisión del movimiento es crítica, como en robots o máquinas herramienta, un juego excesivo puede comprometer gravemente el rendimiento.
• Fallo Prematuro: En casos extremos, la deformación o el desgaste severo pueden llevar a la fractura de los dientes y al fallo total del engranaje.

Por lo tanto, mantener el espesor del diente dentro de las especificaciones de diseño es vital para asegurar la fiabilidad y la longevidad de los sistemas de engranajes.

Causas de las Variaciones en el Espesor de los Dientes

Los engranajes están constantemente sometidos a fuerzas durante su operación. A medida que un engranaje gira y engrana con otra pieza, sus dientes experimentan diversas cargas mecánicas. Las principales causas de las variaciones en el espesor de los dientes son:

• Carga de Flexión (Momento Flector): Esta es una carga que se aplica a un solo diente. Cuando el diente engrana, la fuerza se concentra en su raíz, actuando como una viga en voladizo. Si esta carga excede la resistencia a la flexión del material del diente, este se deformará o incluso se fracturará.
• Presión de Contacto: La fuerza ejercida en la superficie de contacto entre dos dientes que engranan.
• Carga de Compresión: Una fuerza que tiende a aplastar el material del diente.
• Fricción: El constante deslizamiento y rodamiento entre las superficies de los dientes genera fricción, lo que conduce al desgaste gradual del material.
• Desgaste: El resultado acumulado de la fricción y las cargas repetitivas. El desgaste reduce el material de la superficie del diente, disminuyendo su espesor.

Es crucial tener en cuenta estas cargas y el desgaste potencial al diseñar y utilizar engranajes, ya que son los principales factores que determinan la vida útil y la resistencia del componente.

Análisis de la Carga de Flexión en los Dientes

La carga de flexión es un concepto fundamental para entender cómo los dientes de los engranajes soportan las fuerzas. Un diente de engranaje puede ser modelado como una viga en voladizo, una estructura fija en un extremo y libre en el otro, sobre la cual se aplica una carga. Según la teoría de vigas de la mecánica de materiales, la concentración de tensiones se produce en la raíz de la viga (en este caso, la base del diente), lo que resulta en una gran carga en esa área.

La carga de flexión (M) se puede calcular mediante la siguiente fórmula simplificada, aunque es importante recordar que los engranajes tienen formas complejas y un cálculo preciso requiere consideraciones adicionales:

M = F × l = σ × Z

• M: Carga de flexión (Momento flector)
• F: Carga aplicada al diente
• l: Longitud total del diente (desde el punto de aplicación de la carga hasta la raíz)
• σ: Esfuerzo máximo de flexión (la tensión máxima que soporta el material antes de deformarse permanentemente o fracturarse)
• Z: Módulo de sección transversal (una propiedad geométrica de la sección del diente que indica su resistencia a la flexión. Como referencia, para una sección rectangular, es el valor de la superficie del diente dividido por seis)

El esfuerzo máximo de flexión es el valor de la carga de flexión dividido por el módulo de la sección transversal. Cuando la carga de flexión excede la resistencia del material del diente, se produce una deformación. En situaciones donde la dureza del material es alta y el riesgo de daños por picaduras es bajo, la resistencia del engranaje a menudo se determina por su capacidad para soportar la carga de flexión.

Resistencia de la Superficie de los Dientes

Además de la flexión, la resistencia de la superficie de los dientes es otro factor crítico. Esta se refiere al límite de presión que puede soportar la superficie del diente antes de sufrir daños. Los engranajes transmiten fuerza de rotación a través del contacto repetido entre sus dientes en los puntos de paso. Este contacto genera una gran fuerza en la superficie de cada diente, lo que puede provocar desgaste o arañazos.

Uno de los tipos de daño más comunes debido a la fatiga de la superficie es el picado (pitting). El picado se manifiesta como pequeñas grietas y desprendimientos de material en la superficie del diente, causadas por las tensiones de contacto repetidas. Para prevenir estos problemas, los ingenieros calculan la resistencia basándose en la Tensión de Contacto Máxima Hertziana. Esta tensión es la tensión máxima que se aplica a las partes elásticas en contacto de dos objetos, como dos superficies cilíndricas o esféricas.

Cuando la dureza del material es baja o cuando el engranaje opera durante períodos prolongados, la resistencia del engranaje se determina más por la resistencia de la superficie del diente, ya que el desgaste y el picado se vuelven los modos de falla dominantes.

Métodos para Medir el Espesor del Diente

La medición del espesor del diente es una tarea crítica en el control de calidad de los engranajes, tanto durante la fabricación como en el mantenimiento. Existen varios métodos para medir el espesor de los dientes, cada uno con sus propias ventajas y desafíos. Históricamente, esta medición ha sido difícil, imprecisa y requería mucho tiempo y esfuerzo.

1. Medición del Espesor de la Cuerda (Chordal Thickness)

El espesor de la cuerda es uno de los métodos más comunes para medir el espesor de un diente individual. Se define como la longitud de la cuerda (una línea recta) que conecta dos puntos simétricos en las superficies del diente, generalmente en la intersección de la superficie del diente con el círculo primitivo.

Para realizar esta medición, se suele utilizar un calibrador de espesor de dientes. Este instrumento se apoya en la punta del diente y mide el espesor en un punto específico a lo largo del perfil. Sin embargo, lograr una alta precisión con este método es un desafío debido a varios factores:

• Posicionamiento: Es difícil asegurar que el calibrador esté perfectamente alineado y midiendo exactamente en el círculo primitivo, especialmente en la producción en masa.
• Fuerza de Medición: La presión aplicada por el operador puede variar, afectando la lectura.
• Desgaste del Instrumento: El propio calibrador puede desgastarse, afectando su precisión.
• Forma Compleja: La curvatura del diente y la dificultad de acceder a los puntos exactos hacen que la medición sea propensa a errores humanos.

2. Medición del Espesor Circular (Circular Thickness)

El espesor circular es el espesor de un solo diente expresado como la longitud del arco medido a lo largo del círculo primitivo. A diferencia del espesor de la cuerda, que es una línea recta, el espesor circular sigue la curvatura del círculo primitivo. Aunque es un concepto teórico y la base para muchos cálculos de diseño, su medición directa es más compleja y a menudo se deriva de otras mediciones.

3. Medición de Vano (Span Measurement)

Este método implica medir la distancia sobre un cierto número de dientes consecutivos utilizando un micrómetro de paso constante. En lugar de medir un solo diente, se mide la distancia entre las superficies de los flancos de dientes no adyacentes. Este método es útil para promediar las variaciones y obtener una medición más estable, especialmente en engranajes con muchos dientes.

4. Medición sobre Pasador/Bola (Over Pin/Ball Measurement)

Este método se utiliza comúnmente para engranajes helicoidales o cónicos, pero también puede aplicarse a engranajes rectos. Consiste en colocar pasadores o bolas de precisión en los espacios entre los dientes y luego medir la distancia externa o interna sobre estos pasadores o bolas. La ventaja de este método es que es menos sensible a los errores de posicionamiento y puede ser muy preciso si se utilizan pasadores calibrados y una máquina de medición de coordenadas (CMM).

Tabla Comparativa de Métodos de Medición del Espesor del Diente

La elección del método de medición depende de la precisión requerida, el tipo de engranaje y los recursos disponibles. En la actualidad, las soluciones de medición avanzadas, como los sistemas de medición de perfiles automatizados, han surgido para superar las limitaciones de los métodos tradicionales, ofreciendo mediciones de alta precisión que antes eran inalcanzables.

Preguntas Frecuentes sobre el Espesor del Diente

¿Por qué es tan importante el espesor del diente?

El espesor del diente es crucial porque afecta directamente la resistencia mecánica del engranaje y su capacidad para transmitir potencia sin fallar. Un espesor inadecuado o inconsistente puede llevar a deformaciones, desgaste acelerado, aumento del juego (backlash), ruido, vibraciones y, en última instancia, a la falla prematura del engranaje.

¿Qué es el círculo primitivo en un engranaje?

El círculo primitivo es una circunferencia teórica en un engranaje que representa el diámetro efectivo donde dos engranajes engranados se tocan sin deslizamiento. Es una referencia fundamental para el diseño y la medición de los dientes de los engranajes, y el espesor del diente se mide convencionalmente sobre este círculo.

¿Qué causa que el espesor del diente cambie durante el uso?

El espesor del diente puede cambiar debido a las cargas mecánicas repetitivas (flexión, compresión, contacto) y la fricción que causan desgaste y deformación del material. Con el tiempo, el material de la superficie del diente se erosiona, reduciendo su espesor y alterando las propiedades de engranaje.

¿Qué es la carga de flexión en un diente de engranaje?

La carga de flexión es la fuerza que actúa sobre un solo diente de engranaje, haciendo que se doble o flexione. Se concentra en la raíz del diente, que actúa como una viga en voladizo. Si esta carga excede la resistencia a la flexión del material, el diente puede deformarse permanentemente o fracturarse.

¿Qué es la resistencia de la superficie del diente?

La resistencia de la superficie del diente es la capacidad del material de la superficie del diente para soportar la presión de contacto repetida sin sufrir daños como desgaste, arañazos o picado (pitting). Es crucial para la durabilidad del engranaje, especialmente en operaciones de larga duración o con materiales de menor dureza.

¿Cuál es la diferencia entre espesor de la cuerda y espesor circular?

El espesor de la cuerda es la longitud de una línea recta (cuerda) que conecta dos puntos simétricos en las superficies del diente, generalmente en el círculo primitivo. El espesor circular, en cambio, es la longitud del arco a lo largo del círculo primitivo entre las dos superficies del diente. El espesor de la cuerda es más fácil de medir directamente con instrumentos mecánicos, mientras que el espesor circular es un concepto más teórico y se deriva de cálculos o mediciones indirectas.

¿Es lo mismo el espesor del diente que la altura del diente?

No, el espesor del diente y la altura del diente son dimensiones diferentes. El espesor del diente se refiere al grosor del diente medido tangencialmente en el círculo primitivo. La altura del diente, por otro lado, se refiere a la dimensión radial del diente, es decir, la distancia desde la raíz del diente hasta su punta. Ambas son dimensiones importantes para el diseño y funcionamiento de un engranaje, pero cumplen funciones distintas en su geometría y resistencia.

Conclusión

El espesor del diente es, sin duda, una de las dimensiones más influyentes en el rendimiento y la vida útil de un engranaje. Su correcta comprensión, cálculo y medición son esenciales para garantizar la fiabilidad de cualquier sistema mecánico que dependa de estos componentes. Desde las cargas de flexión que amenazan la integridad estructural de un diente hasta la resistencia de la superficie que combate el desgaste y el picado, cada aspecto subraya la complejidad inherente a estos elementos aparentemente simples.

Aunque los métodos tradicionales de medición presentaban desafíos considerables en términos de precisión y eficiencia, la evolución tecnológica ha traído consigo soluciones avanzadas que permiten una caracterización mucho más rigurosa. La capacidad de medir con exactitud el espesor del diente no solo mejora la calidad de los engranajes fabricados, sino que también facilita el mantenimiento predictivo y la optimización del rendimiento en aplicaciones críticas. En un mundo donde la precisión y la eficiencia son cada vez más demandadas, el dominio de los principios y técnicas relacionados con el espesor del diente sigue siendo un pilar fundamental en la ingeniería de transmisión de potencia.
