El Espectro de Frecuencias: Medición y Análisis

En el vasto universo de las comunicaciones inalámbricas, existe un recurso que es, sin lugar a dudas, el más valioso y a la vez el más limitado: el espectro de frecuencias. Su disponibilidad finita y su uso a menudo inconsistente han impulsado la búsqueda de soluciones innovadoras para optimizar su explotación. Desde las bandas sin licencia saturadas por tecnologías cotidianas como Bluetooth y Wi-Fi, hasta las bandas licenciadas que permanecen infrautilizadas, la gestión eficiente del espectro es un desafío constante y una necesidad imperante para el avance tecnológico. Este artículo desentrañará qué es el espectro de frecuencias, por qué su comprensión es fundamental y cómo se mide y analiza para garantizar una conectividad fluida en nuestro mundo cada vez más interconectado.

¿Qué es el Espectro de Frecuencia?

Para comprender la importancia del espectro de frecuencias, primero debemos definirlo. En física, el espectro electromagnético se refiere al conjunto completo de todas las ondas electromagnéticas, que son formas de radiación que se propagan a través del espacio a la velocidad de la luz. Estas ondas no requieren un medio material para viajar y se diferencian entre sí por su longitud de onda, frecuencia y energía.

Cada sustancia tiene su propia "huella dactilar" electromagnética, es decir, una radiación específica que emite (espectro de emisión) o absorbe (espectro de absorción). Esta característica permite identificar sustancias mediante la espectroscopia, una técnica que no solo permite observar el espectro, sino también medir sus propiedades clave como la longitud de onda, la frecuencia y la intensidad de la radiación.

El comportamiento de las radiaciones electromagnéticas está intrínsecamente ligado a su longitud de onda. Existe una relación inversa entre la frecuencia y la longitud de onda: las ondas de alta frecuencia tienen una longitud de onda corta y transportan mucha energía, mientras que las ondas de baja frecuencia poseen longitudes de onda grandes y poca energía. Esta relación se describe mediante las siguientes ecuaciones fundamentales, donde c es la velocidad de la luz, h es la constante de Planck, E es la energía del fotón y f es la frecuencia:

• E = hf
• E = hc/λ

El espectro electromagnético es asombrosamente vasto, abarcando desde frecuencias extremadamente bajas de 30 Hz (relevantes en el estudio de ciertas nebulosas) hasta frecuencias cercanas a 2.9×10²⁷ Hz, detectadas desde fuentes astrofísicas. Para su estudio y aplicación, este espectro se divide en segmentos o bandas, aunque estas divisiones no son estrictas y algunas frecuencias pueden tener múltiples usos, lo que lleva a solapamientos entre rangos.

Bandas de Radiofrecuencia y sus Aplicaciones

La radiofrecuencia es una de las divisiones más conocidas y utilizadas del espectro. A continuación, se detallan las principales bandas y sus usos comunes:

Otras Regiones del Espectro Electromagnético

Más allá de las radiofrecuencias, el espectro incluye otras regiones vitales:

• Microondas: Aunque su definición varía, generalmente abarcan de 300 MHz a 300 GHz, incluyendo partes de UHF, SHF y EHF. Son fundamentales en dispositivos de transmisión de datos, radares y hornos microondas.
• Infrarrojo: Con longitudes de onda de 0.7 a 1000 micrómetros, se asocia con el calor. Usadas en astronomía, mandos a distancia y, experimentalmente, en conexiones LAN.
• Espectro Visible: La luz que percibimos con nuestros ojos, con longitudes de onda entre 380 nm y 760 nm. Es una pequeña parte del espectro, pero crucial para la visión y las comunicaciones por fibra óptica.
• Ultravioleta: De 4 a 400 nm. Emitida por el Sol, puede causar cáncer de piel. Sus aplicaciones son principalmente médicas, no de telecomunicaciones.
• Rayos X: Con longitudes de onda de 10 a 0.01 nanómetros. Invisibles, capaces de atravesar cuerpos opacos. Usados en medicina (radiografías) e industria.
• Rayos Gamma: Producidos por elementos radiactivos o procesos subatómicos. Poseen las energías más altas y son ionizantes, usados para esterilizar equipos y alimentos.

La Importancia Vital del Espectro en Comunicaciones Inalámbricas

La disponibilidad limitada del espectro de frecuencias es el desafío central en las comunicaciones inalámbricas modernas. A pesar de la saturación en algunas bandas, otras permanecen subutilizadas, creando un desequilibrio. Para abordar esta situación, ha surgido la tecnología de Radio Cognitiva (CR).

La CR es una solución prometedora que permite una explotación eficiente de los recursos del espectro radioeléctrico. Su "capacidad cognitiva" le permite detectar y capturar información crucial sobre las variaciones temporales y espaciales del entorno de radio existente. Un dispositivo CR puede cambiar sus parámetros de transmisión (como la potencia, el esquema de modulación y la frecuencia de operación) basándose en las observaciones de su entorno. Esto abre la puerta a mecanismos de acceso dinámico al espectro, permitiendo el uso oportunista de bandas de frecuencia subutilizadas y asegurando la selección del espectro óptimo y los parámetros de transmisión más convenientes.

Redes de Radio Cognitiva (CRN)

Una Red de Radio Cognitiva (CRN) está compuesta por nodos inalámbricos equipados con capacidad CR. Estos nodos, llamados usuarios secundarios (SU) o usuarios cognitivos, tienen la habilidad única de detectar el espectro de frecuencia, reconfigurar sus radios y explotar "agujeros de espectro" (bandas no utilizadas por los usuarios primarios). Los usuarios primarios (PU) son los usuarios licenciados que tienen prioridad inherente para operar en ciertas bandas de frecuencia. La principal responsabilidad de un SU es utilizar oportunistamente el espectro licenciado sin causar interferencia a un PU.

Las redes ad hoc de radio cognitiva (CRAHN) son un tipo especial de CRN sin entidad de red centralizada. En CRAHN, los SU necesitan esquemas de cooperación para intercambiar información relevante de la red, como la presencia de un PU, la configuración del nodo y los agujeros de espectro. Esta información, obtenida a través de la observación local y la detección del espectro, se utiliza para la reconfiguración y el enrutamiento.

Las CRAHN se distinguen por características inherentes como topologías dinámicas, heterogeneidad del espectro, arquitecturas de múltiples saltos, autoconfiguración y fuentes de alimentación con restricciones de energía. Estos desafíos hacen que el enrutamiento en CRAHN sea un área compleja, ya que los protocolos de enrutamiento diseñados para otras redes inalámbricas no son directamente aplicables. La movilidad impredecible de los nodos, la variación temporal y espacial de los canales disponibles, y la necesidad de desalojar un canal ante la llegada de un PU, complican las condiciones de enrutamiento eficiente. La estabilidad de los enlaces es baja y la probabilidad de rotura de ruta es alta, lo que hace costosa la configuración de nuevas rutas debido al consumo de recursos de red y energía por la transmisión de mensajes de control redundantes.

En este contexto, la ruta más corta no siempre es la óptima. Métricas como el retardo de extremo a extremo, la energía residual, el rendimiento, la relación de entrega de paquetes, la interferencia, la estabilidad y la fiabilidad deben considerarse. Es esencial el enrutamiento energéticamente eficiente y la consideración del impacto de la actividad del usuario primario. Las técnicas de diversidad que permiten la formación de múltiples rutas y rutas multicanal son valiosas, permitiendo a los SU cambiar dinámicamente entre diferentes rutas y canales incluso bajo la influencia de la actividad del PU. El enrutamiento bajo demanda, como el AODV (Ad hoc On-Demand Distance Vector), se adapta bien a las necesidades de las CRAHN, ya que minimiza la sobrecarga y el consumo de energía al iniciar el enrutamiento solo cuando hay datos para transmitir.

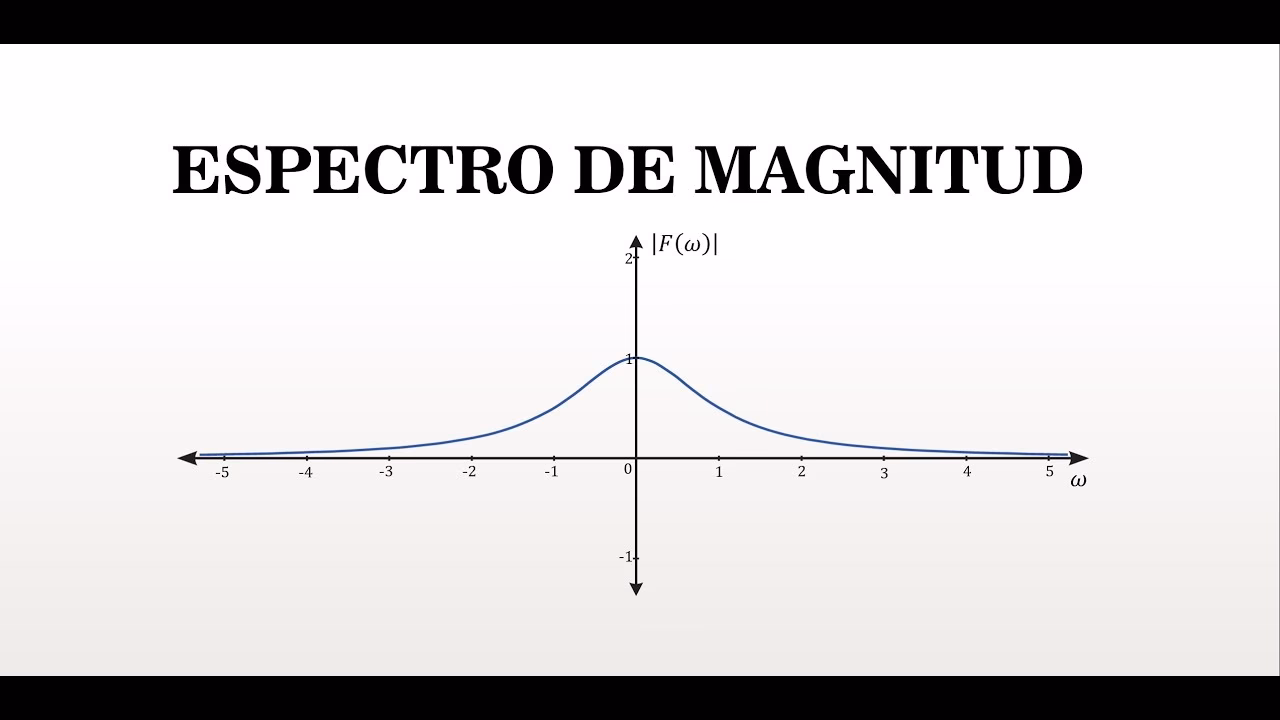

¿Cómo se Mide y Analiza el Espectro de Frecuencia? El Analizador de Espectro

Para caracterizar el comportamiento de las señales de RF modernas, es fundamental entender cómo la frecuencia, amplitud y parámetros de modulación se comportan a lo largo del tiempo. La herramienta principal para esta tarea es el analizador de espectro.

Un analizador de espectro mide la magnitud de una señal de entrada en función de la frecuencia dentro del rango de frecuencia completo del instrumento. Su uso principal es medir la potencia del espectro de señales conocidas y desconocidas. A diferencia de un osciloscopio, que mide información de temporización de una señal, un analizador de espectro se enfoca en la información de frecuencia.

Tipos Principales de Analizadores de Espectro

Existen tres categorías básicas de analizadores de espectro, cada una con sus propias arquitecturas y aplicaciones:

1. Analizadores de Espectro de Barrido (Swept Spectrum Analyzers - SA):

   Esta es la arquitectura tradicional, ideal para observar señales controladas y estáticas. El SA mide la potencia vs. la frecuencia al convertir la señal de interés a una frecuencia más baja (downconversion) y barrerla a través del ancho de banda de un filtro de resolución (RBW). Luego, un detector calcula la amplitud en cada punto de frecuencia. Aunque este método puede ofrecer un alto rango dinámico, su desventaja es que solo puede calcular los datos de amplitud para un punto de frecuencia a la vez. Por lo tanto, las mediciones solo son válidas para señales de entrada relativamente estables y que no cambian.

2. Analizadores de Señales Vectoriales (Vector Signal Analyzers - VSA):

   Para analizar señales que llevan modulación digital, se requieren mediciones vectoriales que proporcionen información tanto de magnitud como de fase. Un VSA digitaliza toda la potencia de RF dentro del ancho de banda del instrumento y almacena la forma de onda digitalizada en la memoria. Esta forma de onda contiene información de magnitud y fase, que puede ser utilizada por el procesamiento digital de señales (DSP) para demodulación, mediciones o procesamiento de visualización. Aunque el VSA añadió la capacidad de almacenar formas de onda en la memoria, está limitado en su capacidad para analizar eventos transitorios. La naturaleza serial del procesamiento por lotes común significa que el instrumento está "ciego" a los eventos que ocurren entre adquisiciones. Los eventos únicos o infrecuentes no pueden ser descubiertos de manera fiable.

3. Analizadores de Espectro en Tiempo Real (Real-time Spectrum Analyzers - RSA):

   Los RSA representan la evolución más avanzada. Realizan el análisis de señales utilizando procesamiento digital de señales (DSP) en tiempo real, que se lleva a cabo antes del almacenamiento en memoria, a diferencia del procesamiento posterior a la adquisición común en la arquitectura VSA. El procesamiento en tiempo real permite al usuario descubrir eventos que son invisibles para otras arquitecturas y activar la captura selectiva de esos eventos en la memoria. Los datos en memoria pueden luego ser analizados extensivamente en múltiples dominios (frecuencia, tiempo, modulación, estadístico, código) utilizando procesamiento por lotes. El motor DSP en tiempo real también se utiliza para realizar acondicionamiento de señal, calibración y ciertos tipos de análisis. Son cruciales para detectar y caracterizar señales de RF que cambian con el tiempo, como ráfagas de transmisión, fallos o transitorios de conmutación.

¿Cómo Funciona un Analizador de Espectro en Tiempo Real (RSA)?

Los RSA modernos pueden adquirir un ancho de banda de paso, o "span", en cualquier lugar dentro del rango de frecuencia de entrada del analizador. En el corazón de esta capacidad se encuentra un convertidor de bajada de RF, seguido de una sección de frecuencia intermedia (IF) de banda ancha. Un convertidor analógico-digital (ADC) digitaliza la señal IF, y el sistema realiza todos los pasos posteriores digitalmente. Los algoritmos DSP realizan todas las funciones de acondicionamiento y análisis de la señal.

Para que el análisis de espectro sea clasificado como en tiempo real, toda la información contenida dentro del span de interés debe procesarse indefinidamente sin huecos. Un RSA debe tomar toda la información contenida en la forma de onda del dominio del tiempo y transformarla en señales del dominio de la frecuencia. Para lograr esto en tiempo real, se requieren varios requisitos importantes de procesamiento de señales:

• Suficiente ancho de banda de captura para soportar el análisis de la señal de interés.
• Una velocidad de reloj del ADC lo suficientemente alta para superar el criterio de Nyquist para el ancho de banda de captura.
• Un intervalo de análisis lo suficientemente largo para soportar el ancho de banda de resolución (RBW) más estrecho de interés.
• Una velocidad de transformación DFT (Transformada Discreta de Fourier) lo suficientemente rápida para superar el criterio de Nyquist para el RBW de interés.

Las tasas de DFT que superan el criterio de Nyquist para RBW requieren marcos DFT superpuestos, donde la cantidad de superposición depende de la función de ventana, que a su vez es determinada por el RBW.

Aplicaciones Comunes de los Analizadores de Espectro

Los analizadores de espectro son herramientas versátiles utilizadas en una amplia gama de aplicaciones, tanto en laboratorio como en campo:

• Telecomunicaciones: Caracterización de la respuesta en frecuencia, ruido y distorsión de circuitos de radiofrecuencia. Identificación del ancho de banda ocupado y fuentes de interferencia en sistemas de comunicación de voz y datos (telefonía celular, radiocomunicaciones).
• Pruebas de Pre-Cumplimiento EMC: Evaluación básica de la compatibilidad electromagnética.
• Audio: Análisis de armónicos de señales de audio para músicos e ingenieros de sonido.
• Óptica: Utilización de técnicas reflectantes o refractivas para separar las longitudes de onda de la luz con analizadores de espectro ópticos.
• Vibraciones: Medición de amplitudes de vibración en diversas frecuencias de componentes.
• Difusión de Video: Análisis de transmisiones de video digital distribuidas vía satélite (DVB-S, DVB-S2) y terrestres (DVB-T).
• Radar: Pruebas y análisis de transmisores de radar.
• Gestión del Espectro y Búsqueda de Interferencias: Identificación de señales elusivas, detección de eventos raros y de corta duración, visualización de señales débiles enmascaradas por otras más fuertes o por ruido, y captura de transmisiones en ráfagas.

Ejemplo Práctico: Pruebas de Redes Wi-Fi

Una de las aplicaciones más populares de los analizadores de espectro es la prueba de redes de área local inalámbricas (WLAN), comúnmente conocidas como Wi-Fi. Las redes Wi-Fi se han vuelto omnipresentes, evolucionando desde la especificación IEEE 802.11 original en la banda de frecuencia no licenciada ISM de 2.4 GHz, hasta múltiples revisiones que ofrecen velocidades superiores a 1 Gb/s y operan en bandas como 2.4 GHz, 3.6 GHz, 5 GHz y 60 GHz. Las variantes más populares actualmente son 802.11g (2.4 GHz), 802.11n (2.4 y 5 GHz) y 802.11ac (5 GHz).

La prueba de transmisiones WLAN con los estándares más nuevos presenta desafíos debido a las implementaciones opcionales de ancho de banda de canal, tipo de modulación y número de flujos espaciales. Un analizador de espectro para probar un canal WLAN de 80 MHz debe tener un ancho de banda en tiempo real de al menos 120 MHz para mediciones precisas de la máscara de emisión del espectro del transmisor. Además, el instrumento debe tener especificaciones de linealidad y ruido lo suficientemente buenas para permitir la medición de un EVM (Error Vector Magnitude) muy bajo, requerido para la modulación 256QAM. Dado que el EVM del dispositivo debe ser inferior a -32 dBm para 256QAM con codificación 5/6, un analizador de espectro debe ser al menos 10 dB mejor, es decir, inferior a -42 dBm, para medir con precisión la señal sin introducir distorsión. Finalmente, para probar múltiples flujos espaciales, el equipo de prueba debe tener hasta 8 canales de captura independientes y sincronizados para permitir mediciones de fase precisas desde múltiples antenas.

Conclusión

El espectro de frecuencias es la columna vertebral de nuestra era digital, un recurso finito y estratégico cuya gestión y análisis son cruciales para el desarrollo de la tecnología inalámbrica. Desde la comprensión de sus propiedades físicas hasta la implementación de soluciones avanzadas como la radio cognitiva y el uso de instrumentos de precisión como los analizadores de espectro en tiempo real, cada paso es vital para asegurar una comunicación eficiente y sin interferencias. La capacidad de medir, comprender y adaptar el uso del espectro es lo que impulsa la innovación y permite que las comunicaciones inalámbricas sigan transformando nuestro mundo.

Preguntas Frecuentes (FAQ)

¿Qué es el espectro electromagnético?

Es el conjunto de todas las ondas electromagnéticas, clasificadas por su longitud de onda, frecuencia y energía. Incluye desde ondas de radio de muy baja frecuencia hasta rayos gamma de muy alta frecuencia, pasando por microondas, infrarrojos, luz visible y rayos X.

¿Por qué es importante el espectro de frecuencia en las comunicaciones inalámbricas?

Es el recurso más valioso y limitado para las comunicaciones inalámbricas. Su gestión eficiente es crucial para evitar la congestión en bandas populares y aprovechar las bandas subutilizadas, garantizando así la conectividad y el rendimiento de los sistemas inalámbricos modernos.

¿Cuál es la diferencia entre un osciloscopio y un analizador de espectro?

Un osciloscopio mide principalmente la información de temporización de una señal (amplitud vs. tiempo), mientras que un analizador de espectro mide la información de frecuencia de una señal (magnitud vs. frecuencia). Ambos son complementarios para una caracterización completa de una señal.

¿Qué es un analizador de espectro en tiempo real (RSA)?

Es un tipo avanzado de analizador de espectro que utiliza procesamiento digital de señales (DSP) en tiempo real para capturar y analizar eventos transitorios y dinámicos que son invisibles para los analizadores tradicionales. Permite descubrir, activar y capturar selectivamente señales complejas que cambian rápidamente.

¿Para qué se utiliza la tecnología de radio cognitiva (CR)?

La tecnología de radio cognitiva se utiliza para permitir la explotación eficiente de los recursos del espectro radioeléctrico. Los dispositivos CR pueden detectar el entorno de radio, identificar bandas de frecuencia subutilizadas ("agujeros de espectro") y reconfigurar sus parámetros de transmisión para usar estas bandas de manera oportunista sin causar interferencia a los usuarios primarios licenciados.
