¿Cómo se Calcula el Esfuerzo Permisible?

En el vasto y complejo mundo de la ingeniería y el diseño estructural, la seguridad es la piedra angular. Cada componente, desde el más pequeño tornillo hasta la viga más robusta de un rascacielos, debe ser diseñado para soportar las cargas a las que será sometido sin fallar. Aquí es donde entra en juego un concepto fundamental: el esfuerzo permisible. Comprender qué es y cómo se calcula no solo es crucial para ingenieros y diseñadores, sino que también ofrece una perspectiva fascinante sobre cómo se garantiza la integridad y la durabilidad de las estructuras y máquinas que utilizamos a diario.

El esfuerzo permisible, también conocido como esfuerzo de trabajo o esfuerzo admisible, representa el nivel máximo de tensión o esfuerzo que un material puede soportar de manera segura y confiable bajo condiciones normales de operación. Es una medida crítica que asegura que los elementos estructurales o de maquinaria operen muy por debajo de su capacidad de falla, brindando un margen de seguridad esencial. Este valor no se elige al azar, sino que es el resultado de un cálculo meticuloso que toma en cuenta las propiedades intrínsecas del material y, lo que es más importante, un factor de seguridad.

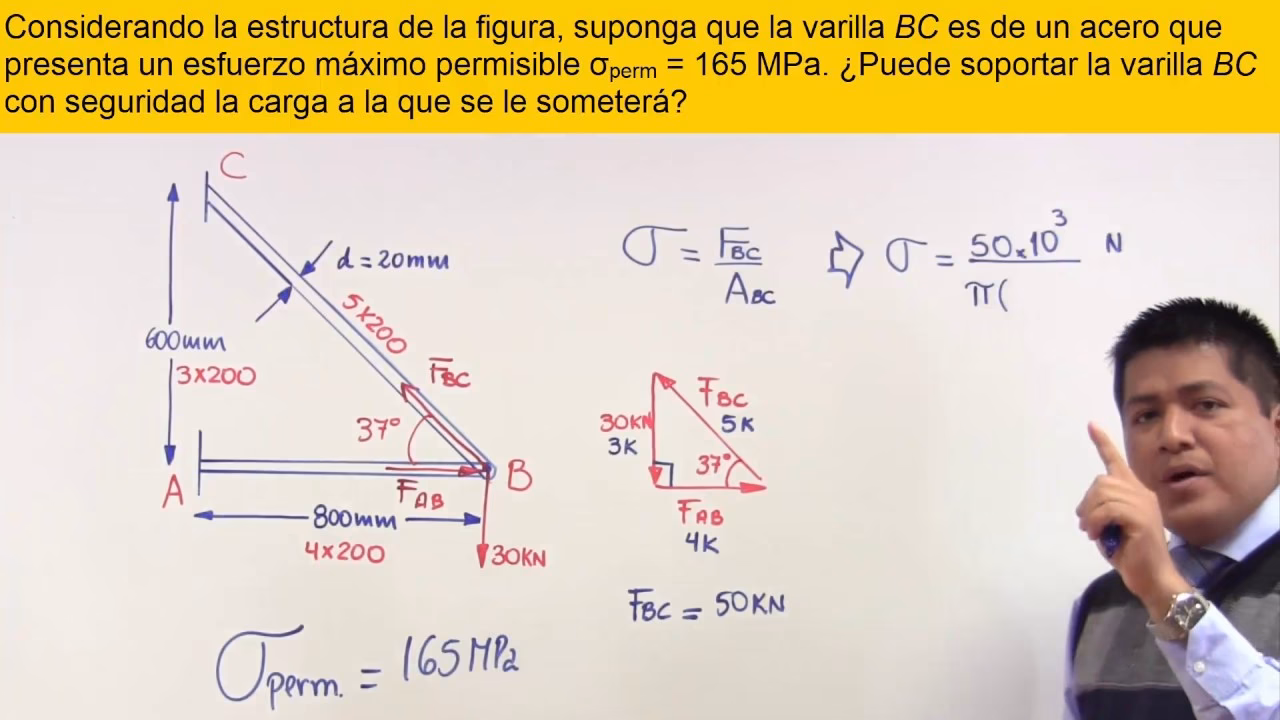

La Fórmula Maestra: ¿Cómo se Calcula el Esfuerzo Permisible?

La base del cálculo del esfuerzo permisible es sorprendentemente directa, pero sus implicaciones son profundas. En general, los esfuerzos permisibles se obtienen dividiendo los esfuerzos de falla del material y tipo de solicitación entre un factor de seguridad. La fórmula se expresa de la siguiente manera:

Esfuerzo Permisible = Esfuerzo de Falla / Factor de Seguridad

Analicemos cada componente de esta ecuación vital para entender su significado y su impacto en el diseño seguro.

El Esfuerzo de Falla: El Límite de Resistencia del Material

El esfuerzo de falla se refiere a la tensión máxima que un material puede soportar antes de fracturarse o deformarse plásticamente de forma irreversible. Este valor depende en gran medida del tipo de material y del modo de carga (tracción, compresión, cizallamiento, flexión, torsión). Los dos esfuerzos de falla más comúnmente considerados son:

• Límite Elástico (o Esfuerzo de Fluencia): Para materiales dúctiles (como el acero), este es el punto en el que el material comienza a deformarse permanentemente (fluir) sin aumentar significativamente la carga. Es el valor preferido para el diseño, ya que se busca evitar cualquier deformación plástica en servicio.
• Resistencia Última a la Tracción (o Esfuerzo Último): Es la tensión máxima que un material puede soportar antes de fracturarse por completo. Para materiales frágiles (como el hormigón o el hierro fundido), o en situaciones donde se permite cierta deformación plástica antes de la falla catastrófica, este valor puede ser relevante. Sin embargo, en la mayoría de los diseños, especialmente con materiales dúctiles, se busca evitar incluso la fluencia.

La elección entre el límite elástico y la resistencia última depende del tipo de material, la aplicación y las consecuencias de la falla. Para materiales dúctiles, el límite elástico es generalmente el criterio de falla para el diseño de esfuerzo permisible, ya que las deformaciones plásticas son inaceptables en muchas aplicaciones.

El Factor de Seguridad: La Garantía de la Seguridad

El factor de seguridad (FoS) es, quizás, el componente más crítico y variable en el cálculo del esfuerzo permisible. Es un número adimensional mayor que 1 (típicamente entre 1.5 y 10) que se utiliza para proporcionar un colchón entre el esfuerzo de falla del material y el esfuerzo real al que se someterá el componente en servicio. Su propósito principal es compensar las incertidumbres inherentes al proceso de diseño y fabricación. Estas incertidumbres pueden incluir:

• Variaciones en las propiedades del material: Ningún material es perfectamente homogéneo; sus propiedades pueden variar ligeramente de un lote a otro o incluso dentro de la misma pieza.
• Inexactitudes en las cargas aplicadas: Las cargas reales pueden ser mayores de lo estimado debido a condiciones imprevistas (ráfagas de viento más fuertes, mayor número de personas, impactos accidentales).
• Defectos de fabricación: Pequeñas grietas, inclusiones o tensiones residuales pueden reducir la resistencia real del componente.
• Simplificaciones en el análisis: Los modelos matemáticos utilizados para analizar el comportamiento de las estructuras son simplificaciones de la realidad.
• Degradación del material con el tiempo: Fenómenos como la fatiga, la corrosión o el envejecimiento pueden reducir la resistencia del material a lo largo de su vida útil.
• Consecuencias de la falla: Un factor de seguridad más alto se utiliza cuando la falla del componente podría resultar en lesiones graves, pérdida de vidas o daños económicos catastróficos.

La selección del factor de seguridad es una decisión de ingeniería crítica que requiere juicio y experiencia. No existe un valor único para todas las aplicaciones; varía según la industria, el tipo de estructura o máquina, el material utilizado y el nivel de riesgo aceptable. Por ejemplo, componentes aeronáuticos críticos tendrán factores de seguridad muy altos, mientras que componentes no estructurales podrían tener factores más bajos.

Tabla Comparativa de Factores de Seguridad Típicos

Para ilustrar la variabilidad del Factor de Seguridad, la siguiente tabla muestra algunos rangos comunes, aunque es importante recordar que estos son solo ejemplos y los valores reales deben ser determinados por códigos de diseño y normas específicas de la industria.

Es crucial que un ingeniero determine el factor de seguridad apropiado basándose en las normas de diseño aplicables, la experiencia y una evaluación exhaustiva de los riesgos.

El Máximo Esfuerzo Permisible: La Carga Segura

El máximo esfuerzo al que son sometidos los elementos estructurales o de maquinaria, en condiciones normales de uso, tiene que ser considerablemente más pequeño que los esfuerzos últimos. A esta cantidad se le denomina carga permisible o esfuerzo permisible. Este concepto es lo que permite a los ingenieros diseñar con confianza, sabiendo que incluso bajo las condiciones más adversas esperadas, la estructura o componente no alcanzará su punto de falla.

Cuando se utiliza el esfuerzo permisible en el diseño, se está aplicando un enfoque de 'Diseño por Esfuerzo Permisible' (Allowable Stress Design - ASD). En este método, las cargas de servicio (cargas reales esperadas) se comparan directamente con los esfuerzos permisibles del material. Si el esfuerzo calculado en un componente bajo las cargas de servicio es menor o igual al esfuerzo permisible, el diseño se considera seguro.

Consideraciones Adicionales en el Diseño por Esfuerzo Permisible

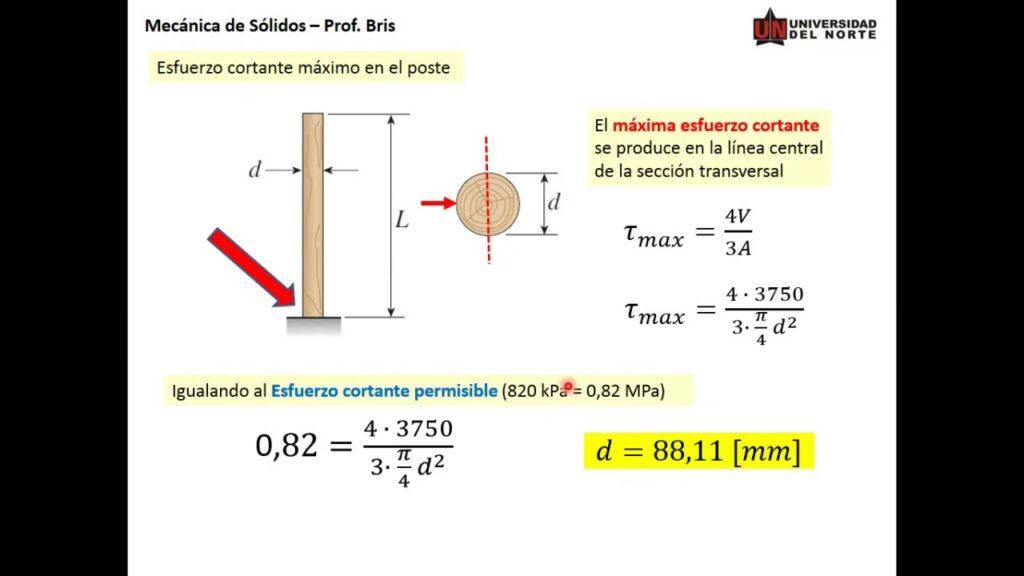

• Tipos de Carga: El esfuerzo permisible puede variar no solo por el material, sino también por el tipo de carga. No es lo mismo un esfuerzo de tracción permisible que un esfuerzo de cizallamiento permisible. Los materiales tienen diferentes resistencias a diferentes tipos de solicitaciones.
• Fatiga: Para componentes sometidos a cargas cíclicas o repetitivas, el esfuerzo permisible debe ajustarse para tener en cuenta la fatiga. Un material puede fallar a un esfuerzo muy por debajo de su límite elástico si se somete a millones de ciclos de carga y descarga. Esto se aborda con un límite de fatiga o resistencia a la fatiga.
• Temperatura: Las propiedades mecánicas de muchos materiales, como el acero, pueden cambiar significativamente con la temperatura. El esfuerzo permisible debe ajustarse para aplicaciones a altas o bajas temperaturas.
• Concentraciones de Esfuerzos: Las discontinuidades geométricas (agujeros, esquinas afiladas, cambios de sección) pueden causar concentraciones de esfuerzos localizadas que exceden el esfuerzo promedio. El diseño debe considerar estos picos de esfuerzo al aplicar el concepto de esfuerzo permisible.

Preguntas Frecuentes sobre el Esfuerzo Permisible

¿Cuál es la diferencia entre esfuerzo permisible y resistencia última?

La resistencia última es el esfuerzo máximo que un material puede soportar antes de la fractura. El esfuerzo permisible es un valor mucho menor que la resistencia última, calculado dividiendo la resistencia de falla (generalmente el límite elástico o la resistencia última) por un factor de seguridad. El esfuerzo permisible es el valor que se utiliza para el diseño seguro en condiciones normales de operación, mientras que la resistencia última es el punto de falla catastrófica del material.

¿Por qué se utiliza el factor de seguridad en el cálculo del esfuerzo permisible?

El factor de seguridad se utiliza para proteger contra las incertidumbres y variaciones que existen en el diseño, los materiales, la fabricación y las cargas aplicadas. Asegura que el componente o estructura tenga un margen de resistencia adicional más allá de lo estrictamente necesario para soportar las cargas esperadas, minimizando el riesgo de falla.

¿El esfuerzo permisible es siempre el mismo para un material dado?

No. Aunque las propiedades intrínsecas del material (como el límite elástico o la resistencia última) son constantes para un material específico, el esfuerzo permisible derivado de ellas puede variar. Esto se debe a que el factor de seguridad cambia según la aplicación, el tipo de carga (estática, dinámica, impacto), las condiciones ambientales (temperatura, corrosión) y las consecuencias de una posible falla.

¿Es lo mismo el esfuerzo permisible que el esfuerzo de trabajo?

Sí, generalmente se usan como sinónimos. Ambos términos se refieren al esfuerzo máximo que un material o componente puede soportar de manera segura bajo condiciones de operación normales, manteniéndose dentro del rango elástico y con un margen de seguridad adecuado.

¿Qué sucede si un componente excede su esfuerzo permisible?

Si un componente excede su esfuerzo permisible, significa que ha entrado en una zona de riesgo. Puede experimentar deformación plástica permanente (lo que significa que no volverá a su forma original una vez que se retire la carga), o en casos más graves, puede fallar por fractura. Superar el esfuerzo permisible compromete la integridad estructural y la seguridad del sistema.

Conclusión

El esfuerzo permisible es un concepto fundamental en la ingeniería que subraya la importancia de la seguridad y la fiabilidad en el diseño. No se trata simplemente de diseñar un componente para que no se rompa, sino de asegurar que funcione de manera segura y eficiente durante toda su vida útil, incluso frente a incertidumbres. Al comprender cómo se calcula, a través de la relación entre el esfuerzo de falla del material y el factor de seguridad, podemos apreciar la complejidad y la responsabilidad que implica la creación de estructuras y máquinas que nos sirven de manera segura cada día. Es una verdadera muestra de cómo la ciencia y la experiencia se combinan para construir un mundo más seguro y duradero.
